适用于运河渠段的低水头水轮发电装置

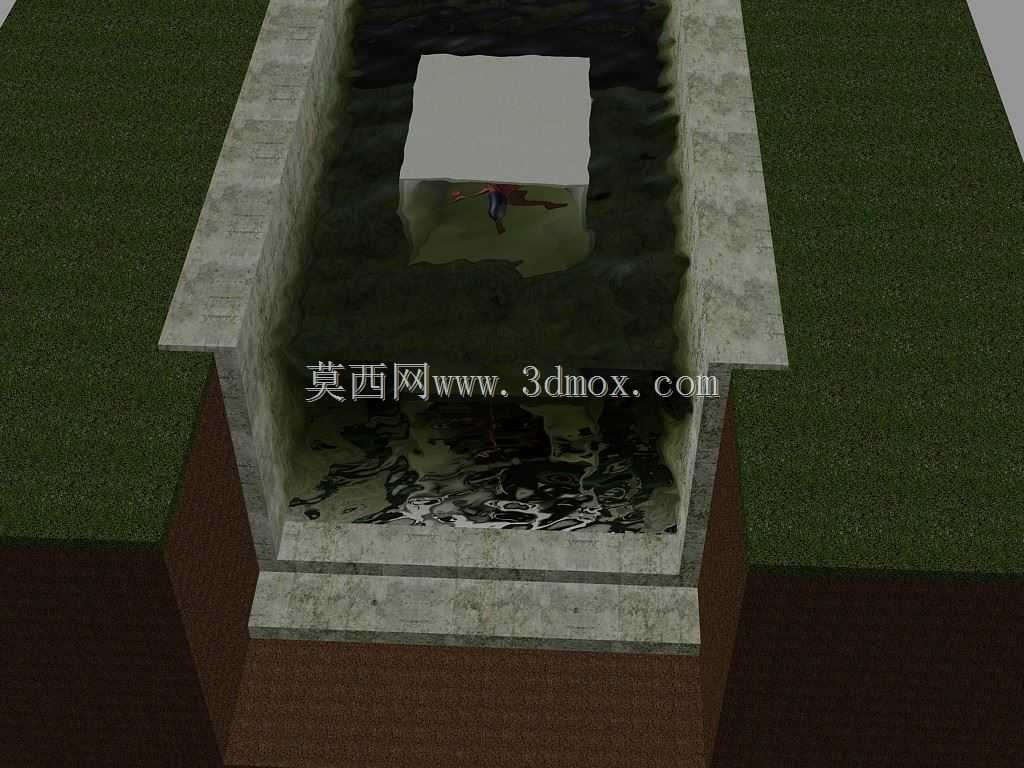

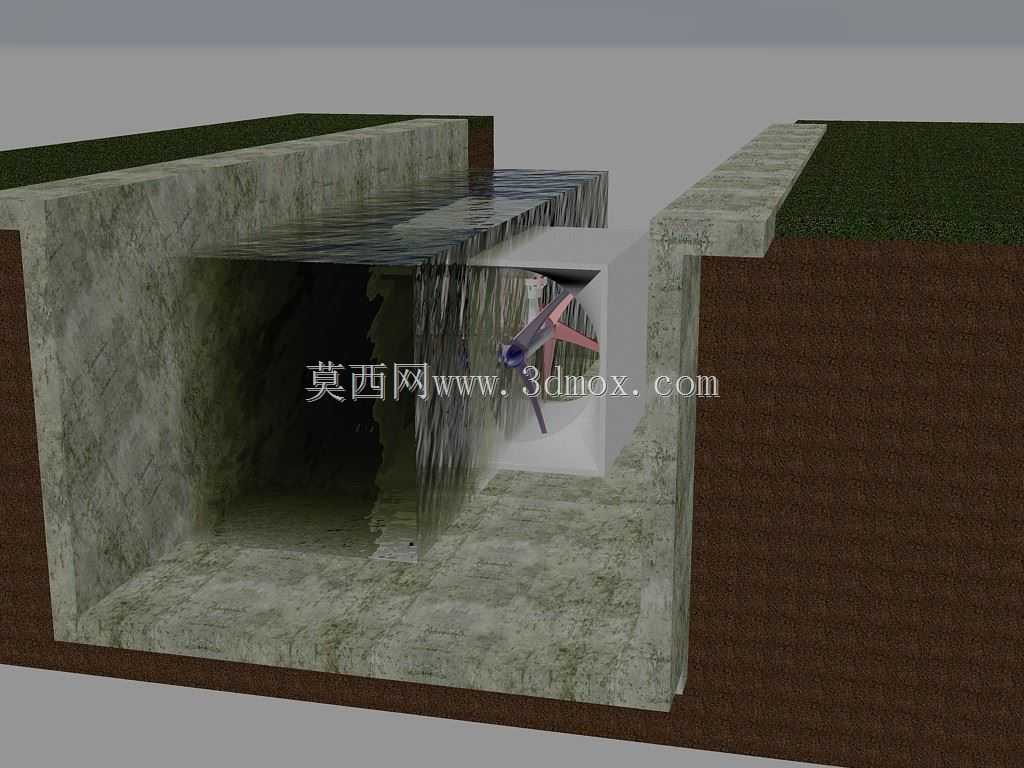

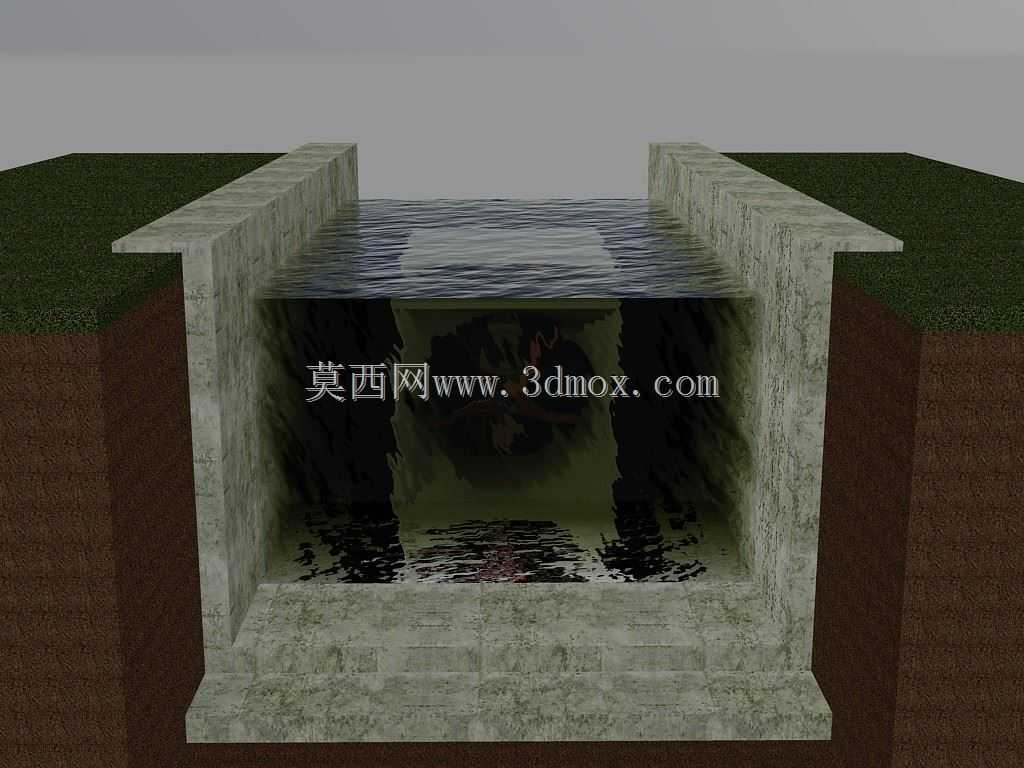

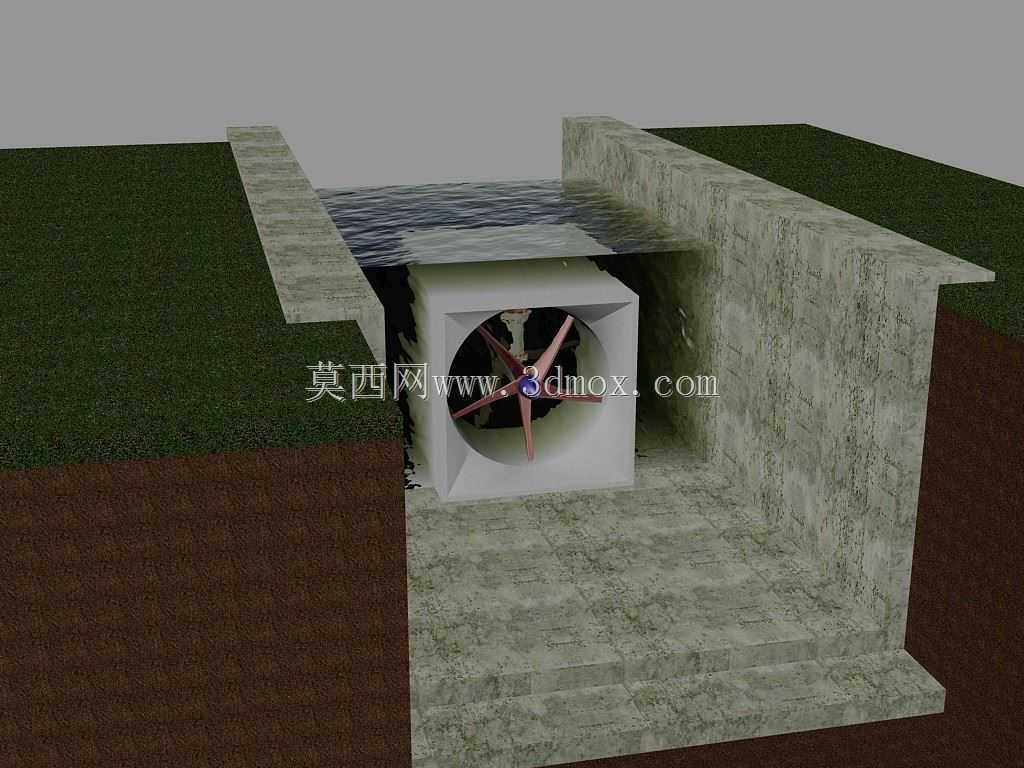

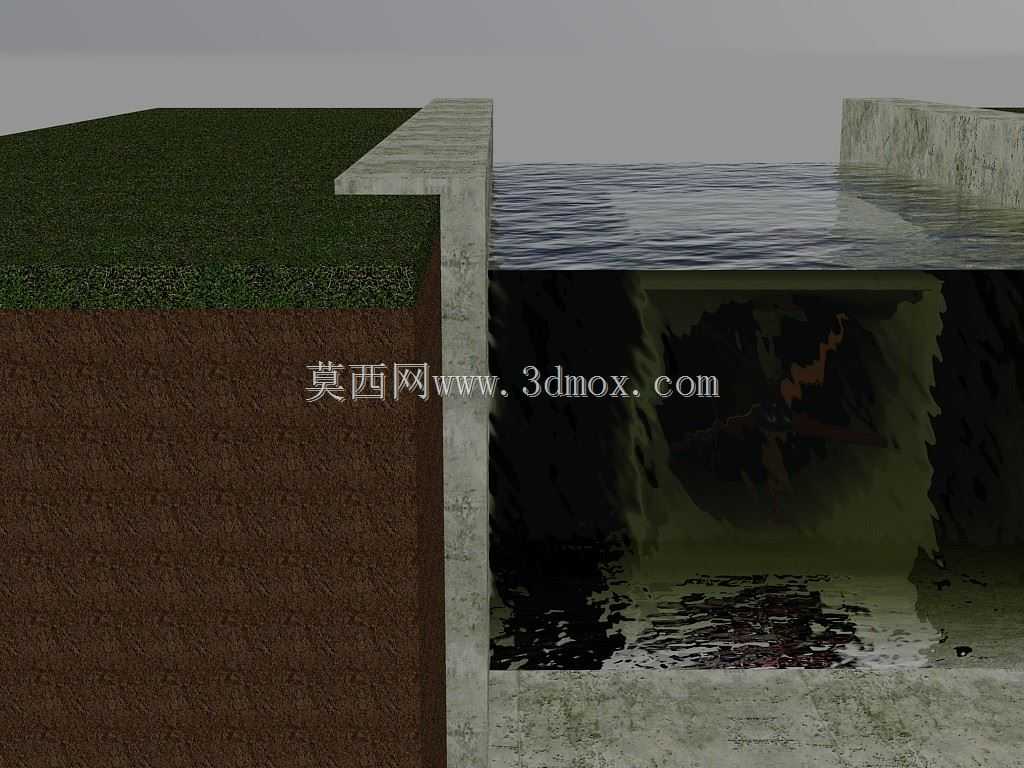

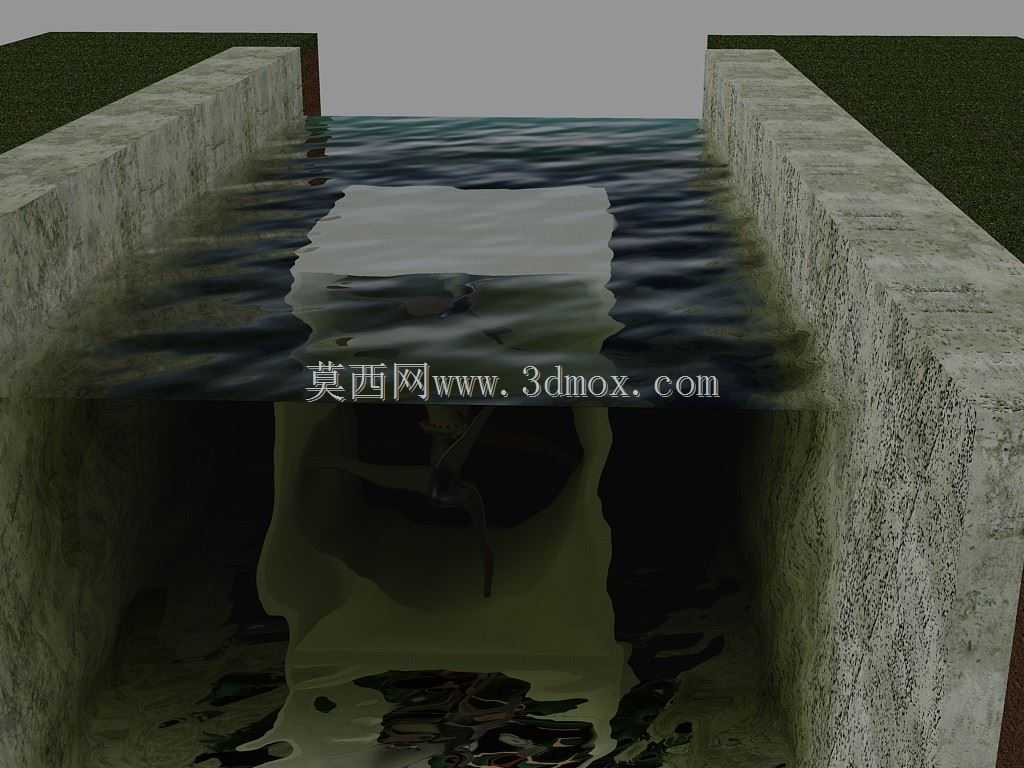

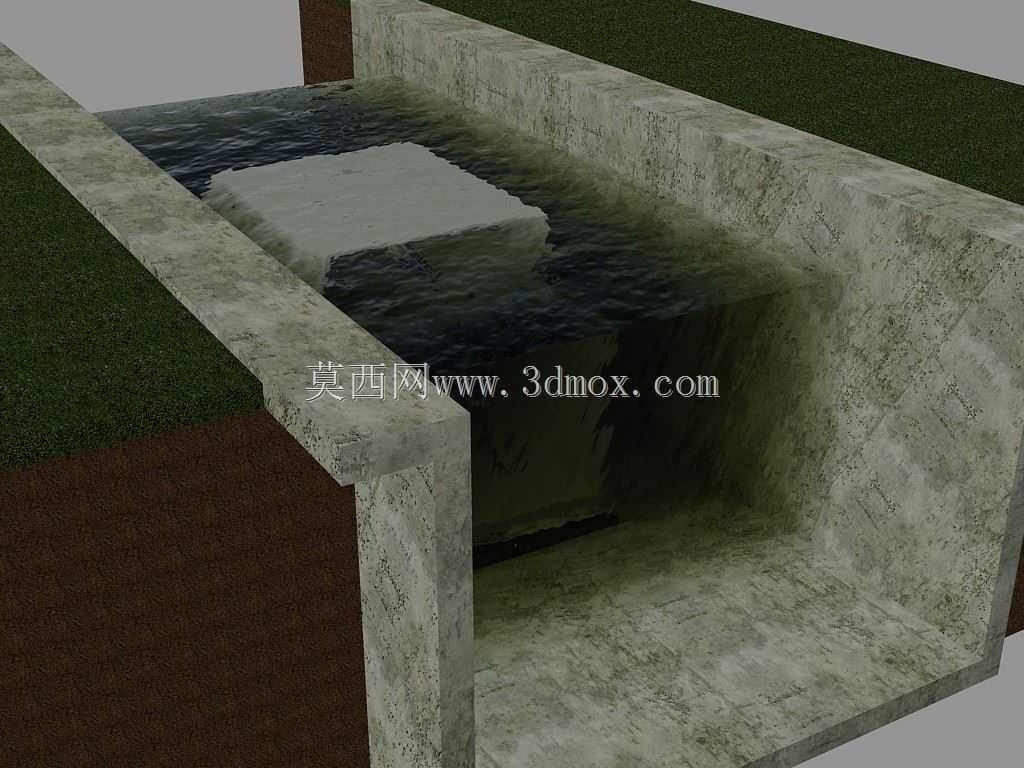

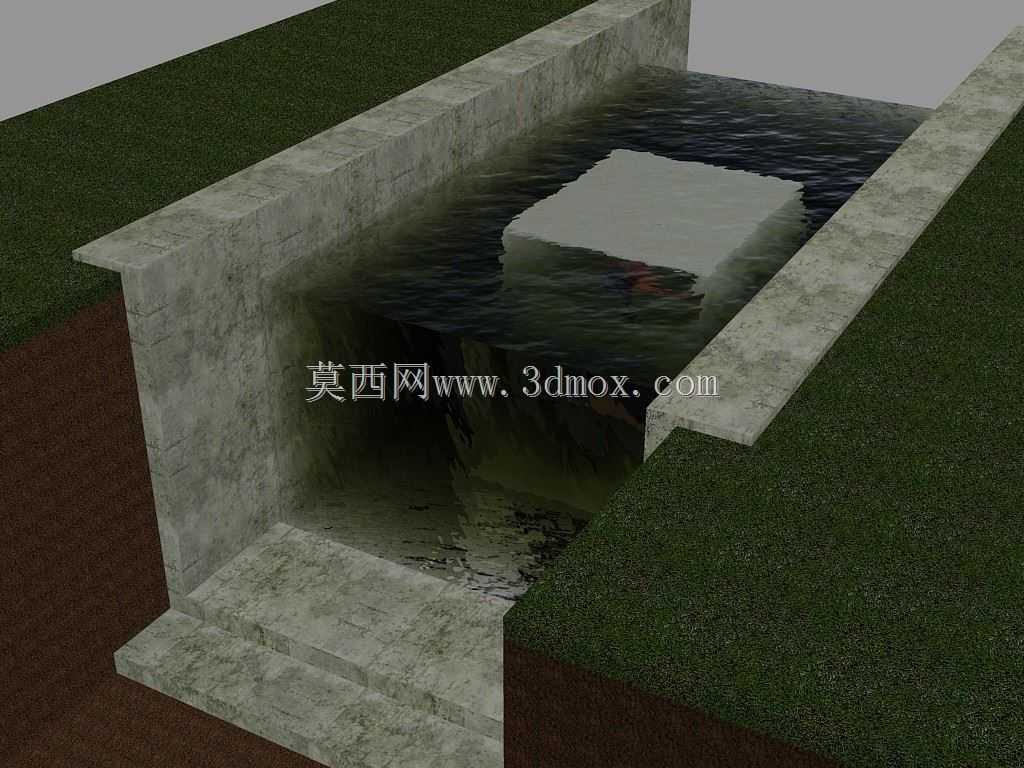

在平原河网区域的输水干渠、通航运河段，常年存在稳定的过流动能，这类水头低、流量稳定的水流场景，过去往往因为常规水轮发电机组的安装要求高、土建改造成本大，未能得到有效的能源利用。这套渠装水轮发电装置的设计，正是瞄准了这类零散分布的低水头水能资源，不需要对原有渠体结构做大规模拆改，依托现有运河的硬质渠壁结构即可完成安装布设。从结构设计逻辑来看，装置采用侧嵌式安装方案，将水轮转动单元嵌入渠壁预留的安装槽内，过流面与原有渠壁保持齐平，不会额外占用运河的通航过水断面，也不会对渠内的行船、输水调度造成干扰。水轮叶片采用适配低流速来流的翼型设计，在每秒1-3米的常见渠水流速下即可启动转动，不需要额外修建挡水堰抬升水头，最大程度降低了对原有渠系水力学条件的影响。安装边界上，装置整体的嵌入深度控制在渠壁结构的安全厚度范围内，转动部件的外缘与渠壁过流面的间隙控制在合理范围，既避免水流绕流损失，也能防止渠内漂浮杂物卡滞转动部件。装置的发电单元与水轮转动部分采用直连传动结构，省去了复杂的变速传动组件，降低了水下部件的维护频次，密封结构采用多层防水设计，适配运河长期浸水的工作环境。在实际应用中，这类装置可以沿运河渠段分布式布设，单台机组的输出功率匹配渠段的常年平均流量，多台机组组网后可以为渠系周边的监测设备、航道标识设施提供稳定的清洁电力，减少长距离供电线路的铺设成本。设计过程中充分考虑了渠系的运维需求，装置的核心部件可以从渠岸侧直接抽拉更换，不需要排空渠段水体或者中断运河输水、通航功能，适配运河日常运维的作业条件。水流经过水轮叶片后，流态不会产生大的扰动，不会对渠壁的冲刷造成额外影响，也不会影响渠段的原有输水能力。
