车用爪极式交流发电机结构设计

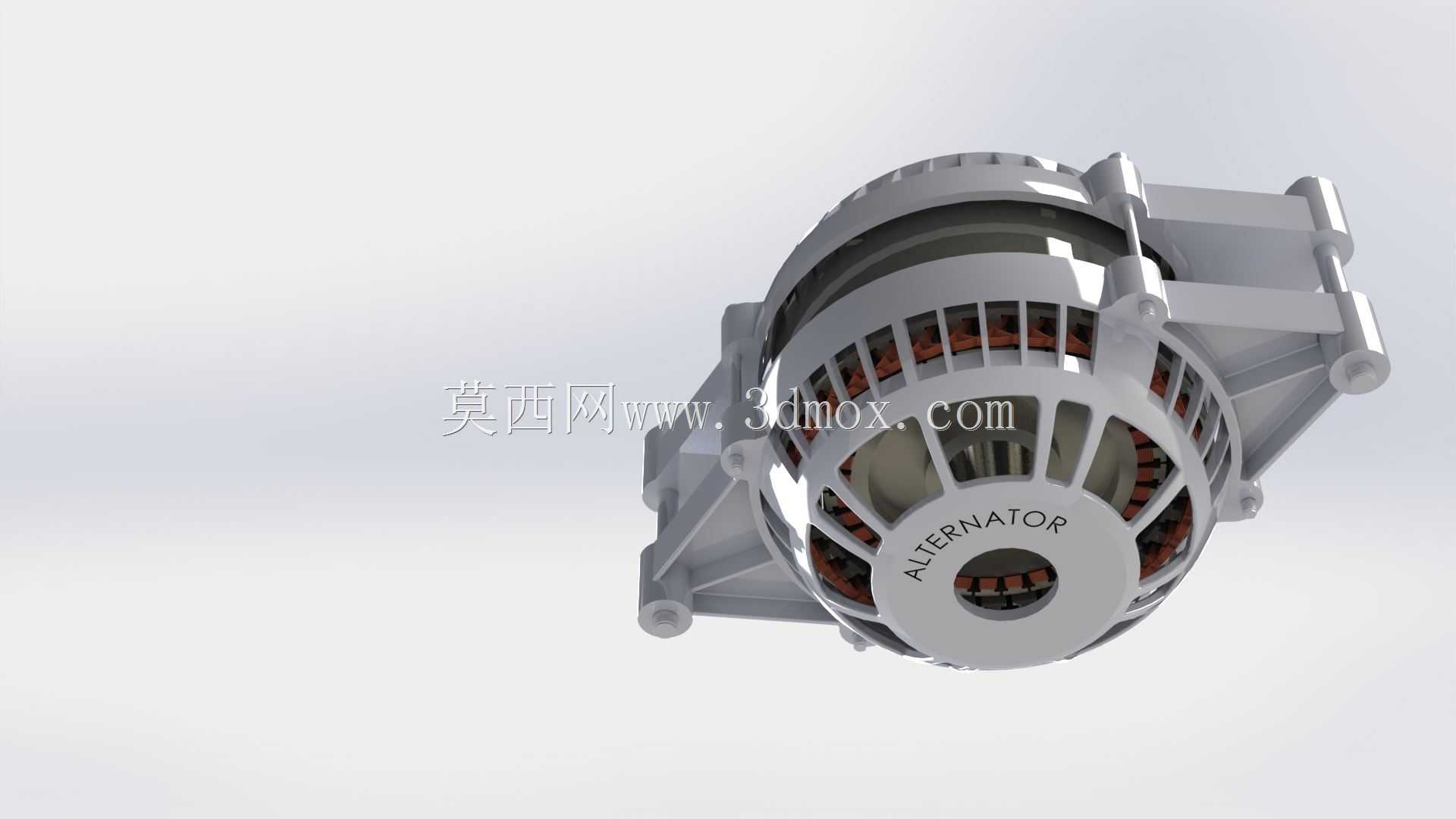

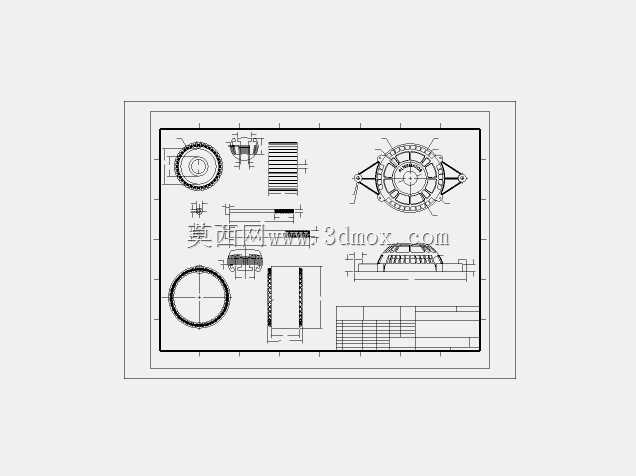

这款交流发电机的三维结构还原了车用爪极式发电机的典型布局，在商用车、乘用车的车载供电系统中，这类设备是核心电能供给单元，除了为整车用电负载供电，还承担着行车过程中为蓄电池补能的作用，区别于固定式工业发电机，车载工况下的设备需要兼顾紧凑安装空间、宽转速区间发电效率、抗振动冲击的多重要求。从结构设计逻辑来看，模型完整呈现了前端盖、后端盖的压铸铝壳体结构，壳体表面的散热筋并非随意排布，而是顺着转子旋转的气流方向设计，行车过程中配合前端的皮带轮带动风叶转动，能在无额外散热风扇的情况下带走定子绕组的工作热量，端盖上的安装支脚预留了标准螺栓过孔，匹配主流车型发动机舱的安装点位，安装面的平面度公差在设计时需要控制在0.1mm以内，避免装配后出现壳体应力变形导致的转子扫膛问题。转子部分的爪极结构是这类发电机的核心设计点，两块交错的爪极在励磁绕组通电后形成交替的N/S磁极，相比凸极式转子，爪极结构能在更小的轴向尺寸下布置更多磁极对数，适配发动机怠速到高转速的宽区间发电需求，转子轴两端的轴承位采用了过盈配合设计，配合防尘密封轴承，能抵御行车过程中的泥水、粉尘侵入，延长设备维护周期。定子部分的三相绕组嵌放在定子铁芯的槽内，模型还原了铁芯的叠压结构，实际生产中定子铁芯采用0.5mm厚的硅钢片叠压而成，片间绝缘处理能有效降低交变磁场下的涡流损耗，绕组的出线端连接到后端盖的整流桥模块，将定子输出的三相交流电整流为直流电供给整车电路。设计过程中需要重点控制转子与定子之间的气隙均匀度，气隙偏差过大会导致发电效率下降、电磁噪音升高，通常单边气隙控制在0.3-0.5mm区间，同时后端盖的电刷架结构与滑环的配合位置需要精准对位，保证励磁电流稳定输入到转子绕组，避免出现电刷跳动导致的励磁不稳、输出电压波动问题。从安装边界来看，这类发电机的整体径向尺寸控制在150mm左右，轴向尺寸根据功率等级不同在180-220mm区间，前端皮带轮的槽型匹配发动机前端轮系的多楔带规格，安装支脚的跨距尺寸适配不同排量发动机的安装支架，能覆盖1.2L到3.0L排量车型的供电需求，在非道路移动机械、小型农用机械的供电系统中，同结构的发电机也有广泛应用，只需要调整皮带轮规格、安装支脚角度就能适配不同的安装场景。
