CIP双撬双路压力管线集成装置

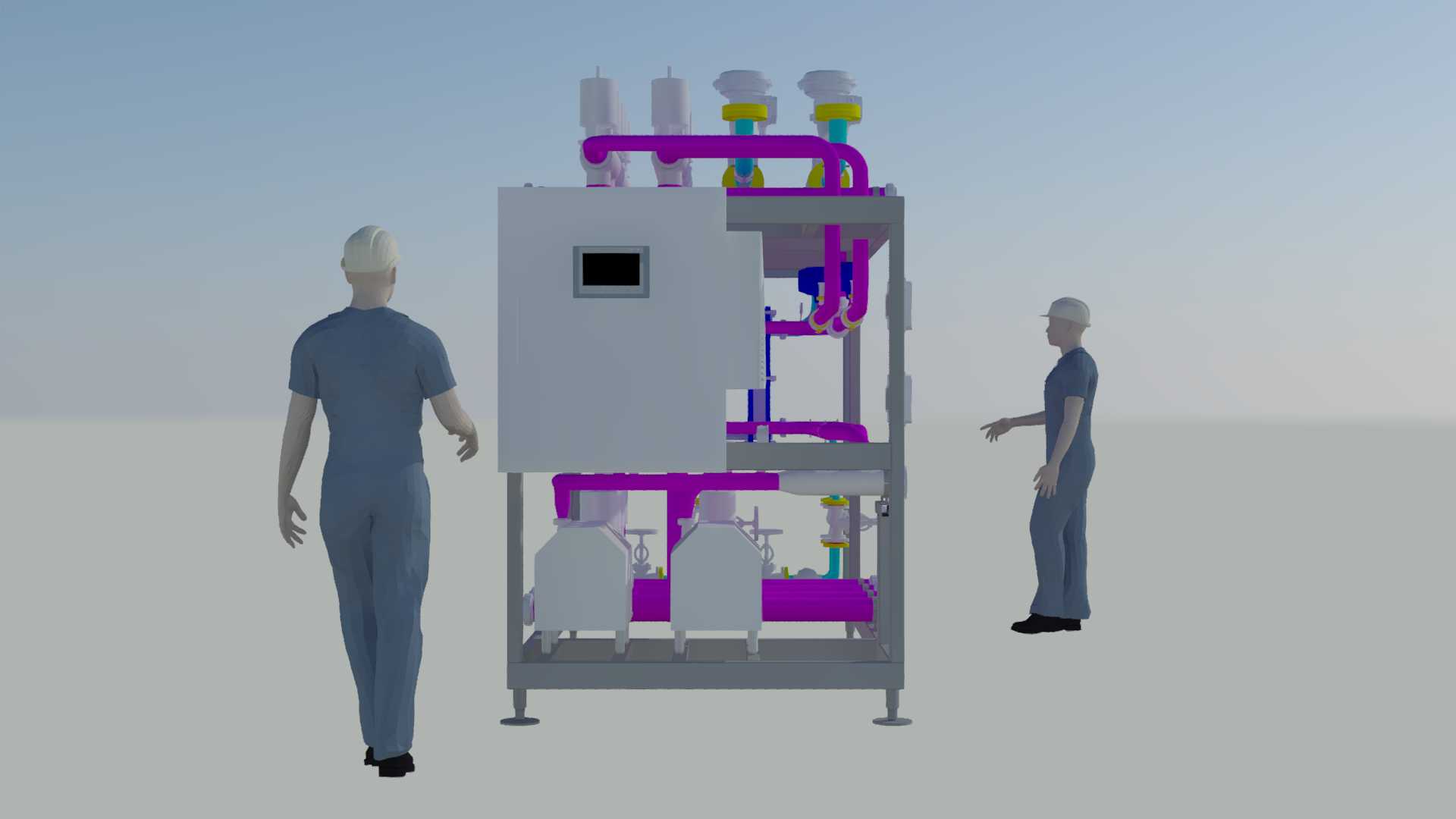

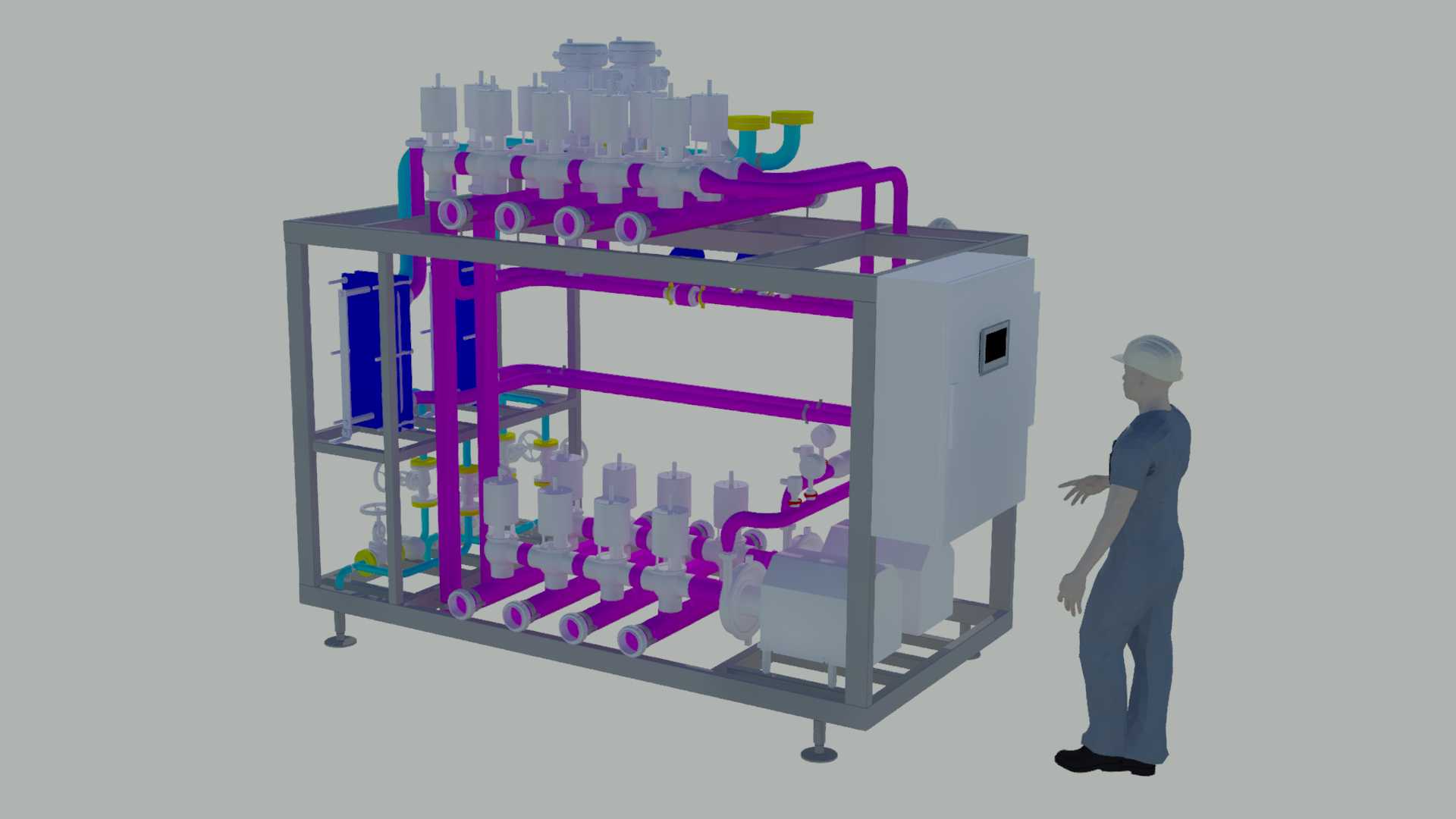

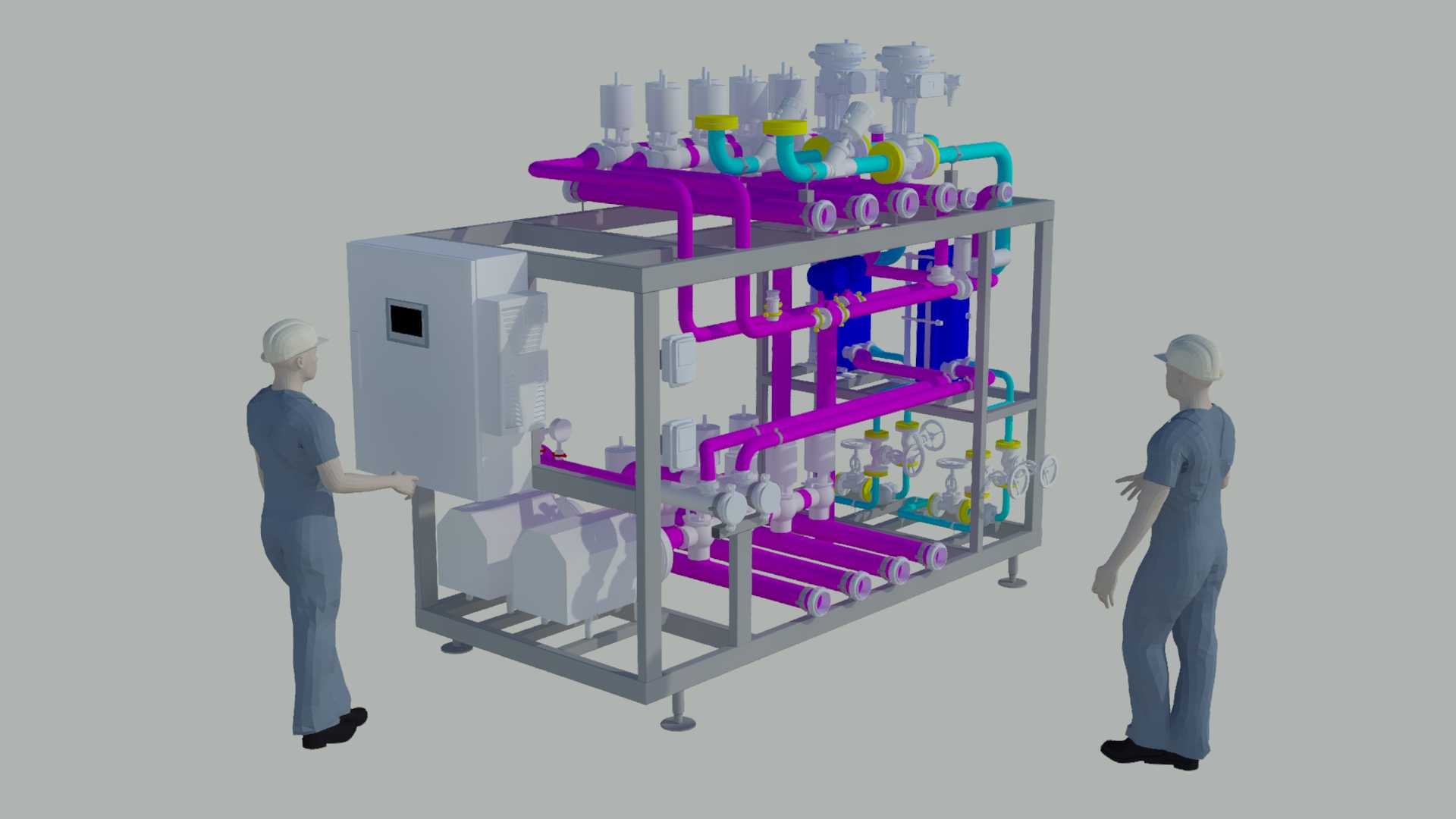

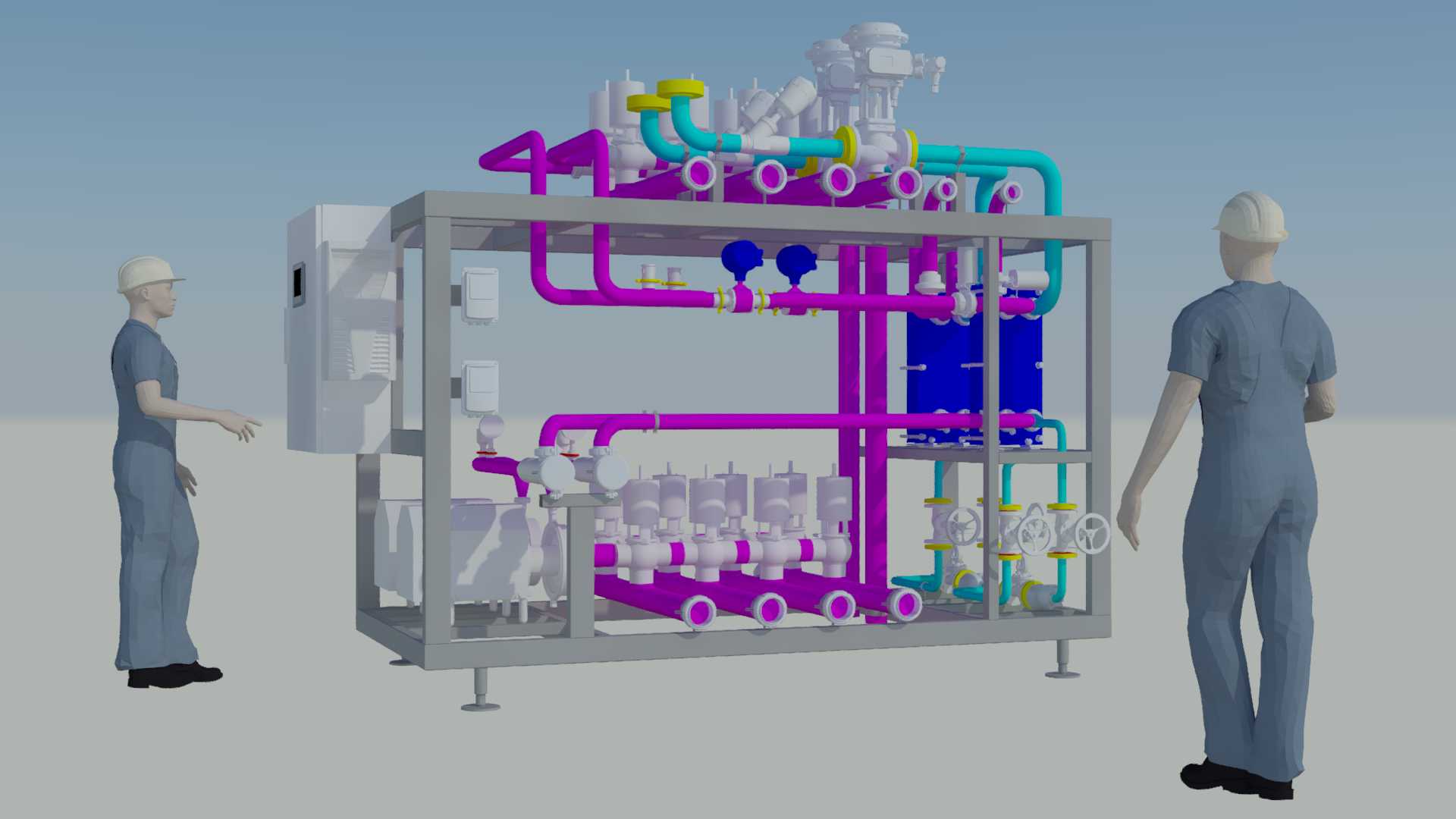

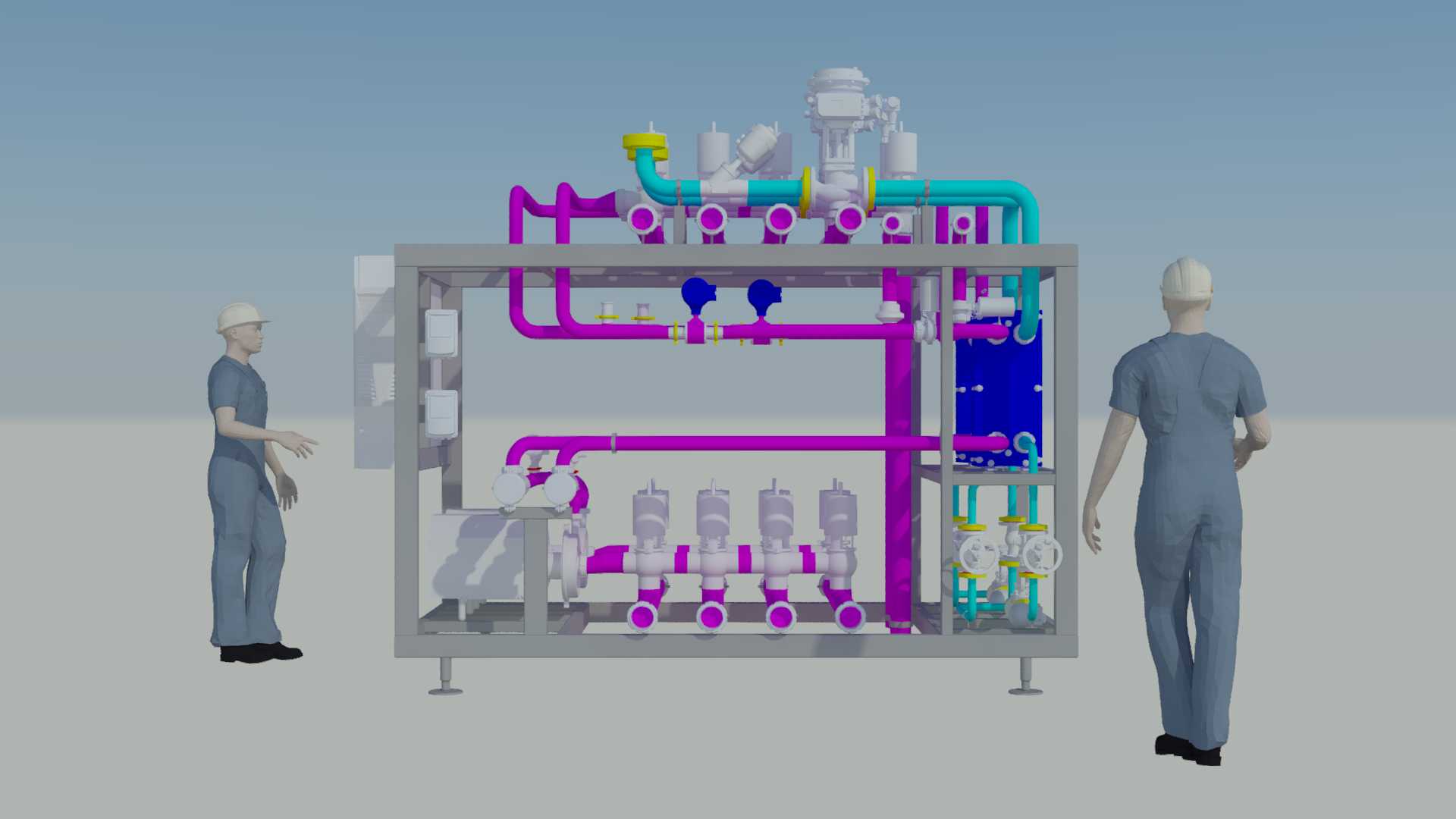

这套双撬结构的压力管线集成装置，主要面向食品饮料、生物医药等有卫生级就地清洗需求的生产场景，作为生产系统配套的CIP清洗介质输送核心单元使用，可同时为两条独立生产线路提供不同参数的清洗液、无菌水或工艺介质输送通路，解决传统分散布管安装周期长、管路排布杂乱、维护排查难度大的问题。从结构设计来看，整体采用撬装集成思路，所有管路、阀组、检测元件、动力配套件全部整合在统一的方管焊接框架内，框架底部设置可调支撑脚，可直接在生产车间完成就位调平，无需额外做复杂的混凝土基础预埋，单撬整体运输尺寸适配标准货运车厢宽度，进场后仅需对接进出介质总管与动力线缆即可投入使用，大幅压缩现场施工的工作量。管路系统做了分色区分设计，紫色通路对应清洗液输送回路，青色通路对应清水或无菌介质回路，不同压力等级的管路在排布时预留了足够的安装操作间隙，法兰与快装接头的位置全部避开框架立柱遮挡，日常拆换密封件、校验压力仪表时无需额外拆除周边管路。管路上配置的压力检测元件直接接入设备侧的控制箱，可实时反馈两路管线的压力波动，阀组采用成排集中布置的方式，操作侧预留了单人站立操作的空间，操作人员站在撬体单侧即可完成所有阀门的启闭切换，无需绕设备走动。设计阶段充分考虑了卫生级场景的使用要求，所有管路弯头全部采用大曲率半径的卫生级弯头，减少管路内部的清洗死角，管路排布保持统一的倾斜角度，停机时可实现管路内部残液的自排尽，避免介质残留滋生微生物。框架侧面预留了电控元件的安装位，强弱电走线全部通过框架内部的穿线槽布置，与介质管路完全分隔，避免管线交叉干扰。撬体上的泵组安装位做了减震垫层设计，运行时的振动不会直接传递到框架引发管路接头松动，两路管线独立设置支撑管卡，单路检修时不会影响另一路的正常运行，可满足生产过程中不停线单路维护的使用需求。
