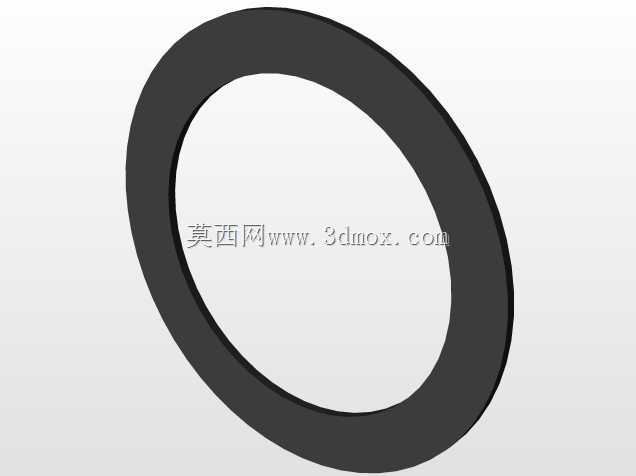

斜切式环形密封垫圈结构设计

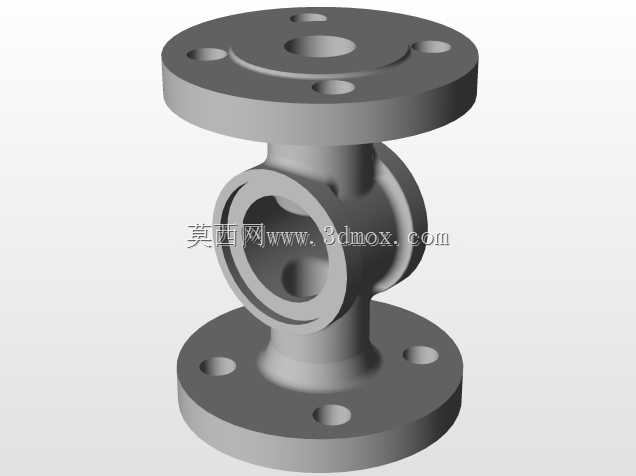

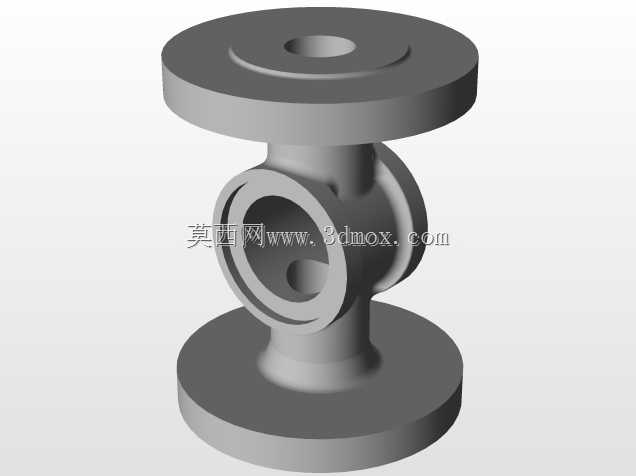

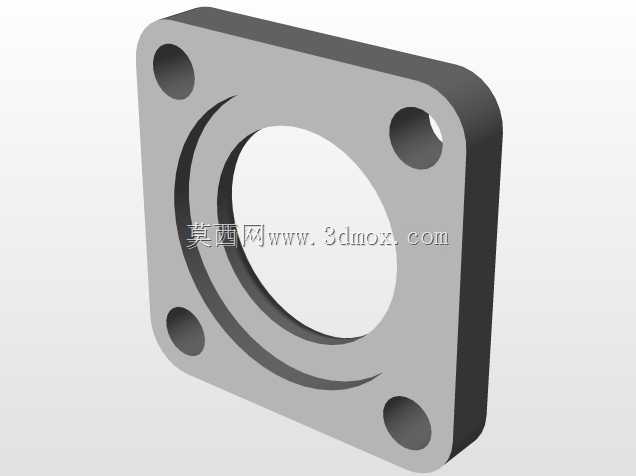

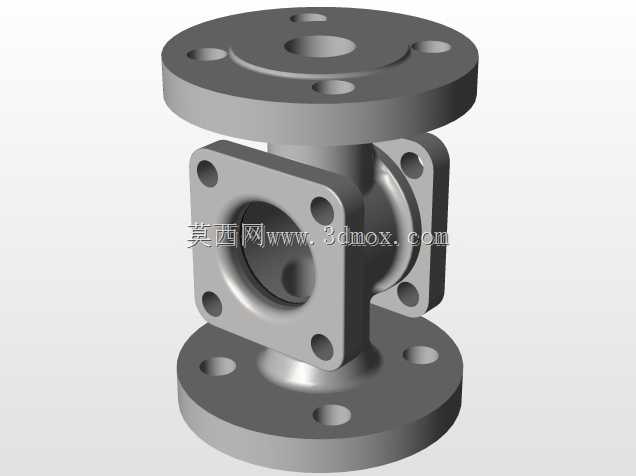

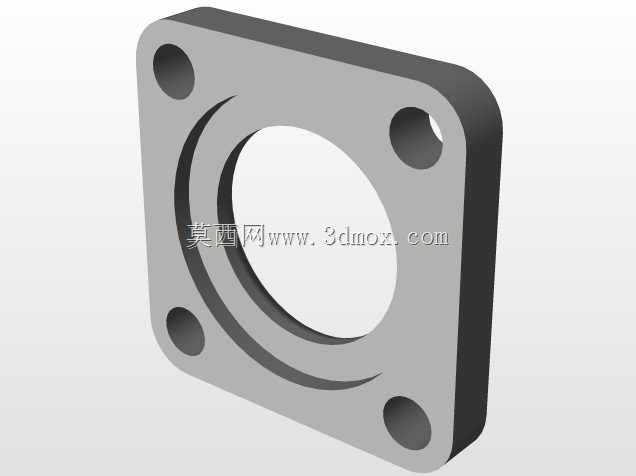

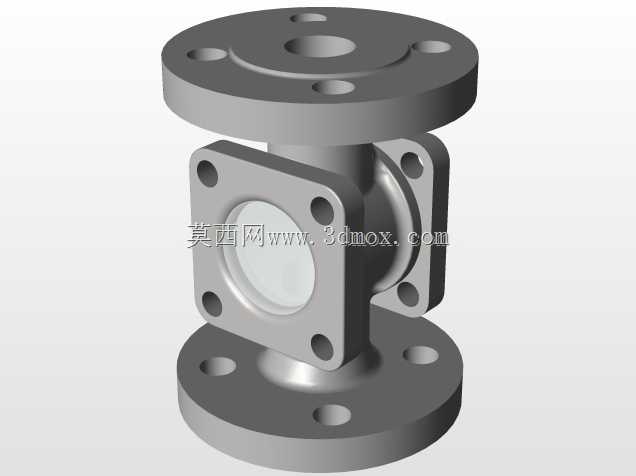

做机械结构设计这么多年，这类斜切口环形垫圈在静密封场景里的适配性一直是我做方案时优先考量的点，很多人觉得环形密封件就是个简单的圈，实际在装配空间受限、需要快速拆装不用完全拆解轴系的工况里，这种带斜切开口的结构能解决不少实际装配痛点。先从实际应用场景说，这类零件常出现在中低压流体管路的法兰对接处、低速转轴的端部防尘密封位，还有一些钣金机柜的线缆穿装孔密封位，不像整圆O型圈需要把轴端的联轴器、轴承座全部拆下来才能套装，这种斜切开口的结构可以直接掰开套在对应安装位上，靠斜切面的错位贴合实现密封面的连续接触，现场运维拆装的效率能提升不少，尤其是一些后期改造的设备现场，没有条件做整轴拆解的工况下，这类零件的实用性非常突出。再说到设计思路，做这个结构的三维建模时，首先要卡准的是安装边界的尺寸，环形的内径要比被包覆的轴径或者穿装管外径大0.1到0.2毫米，不能有过大的间隙不然密封失效，也不能过紧不然套装的时候斜切面错位量不够，容易在切口处出现缝隙；外径的尺寸要匹配安装槽的宽度，比槽的内径小0.3毫米左右，给零件受压形变留出足够的膨胀空间，避免受压后挤入装配间隙造成啃切损坏。斜切口的角度不是随便切的，常规工况下做45度斜切是兼顾贴合面积和拆装便利性的选择，斜切的两个切面要做平面度管控，贴合后缝隙不能超过0.05毫米，不然带压工况下介质会从切口位置渗漏。零件的截面厚度要根据承压等级选，低压工况下2到3毫米的厚度足够，要是承压超过0.6兆帕，就要适当增加截面厚度，同时在斜切面位置做定位小凸点，避免受压后两个切面错位滑开。外形上做了等截面的环形结构，边缘位置做了0.2毫米的圆角过渡，一是安装的时候不会刮伤安装槽的漆面或者密封配合面，二是避免锐边位置在长期受压后出现应力开裂，尤其是用橡胶或者改性尼龙做材质的时候，锐边的应力集中会大幅缩短零件的使用寿命。实际选型的时候还要注意，这类斜切垫圈不能用在高速旋转的动密封位，因为旋转过程中切口位置容易被介质压力冲开，也不能用在有强负压的工况里，负压会把斜切面吸开造成密封失效，它的核心优势就是拆装便捷，适合静态密封、运维频次高的装配位置，建模的时候把斜切面的配合公差、环形的圆度公差、截面的尺寸公差都做了参数化关联，调整内径外径或者厚度的时候，斜切口的角度和贴合面尺寸会自动匹配，不用每次重新绘制切口特征，能给后续同系列不同规格的零件设计省不少重复建模的时间。
