弯臂式双孔连接异形安装支座结构

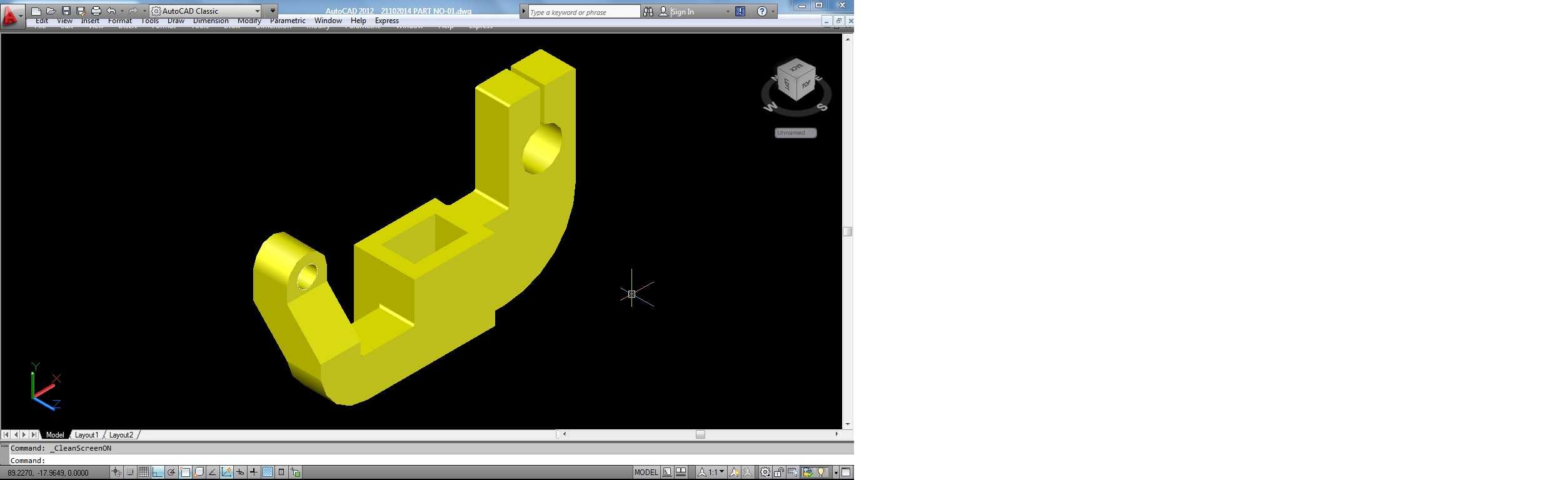

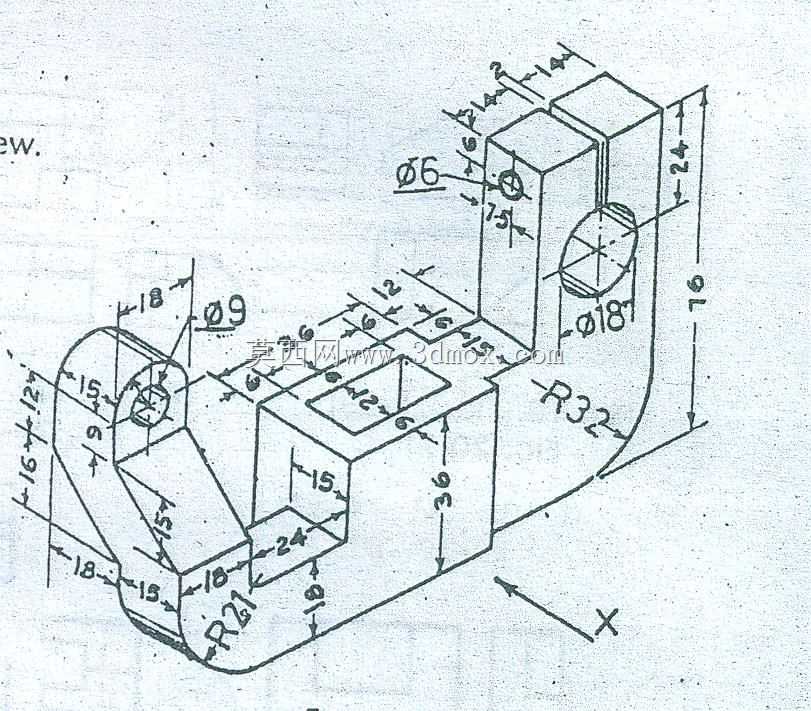

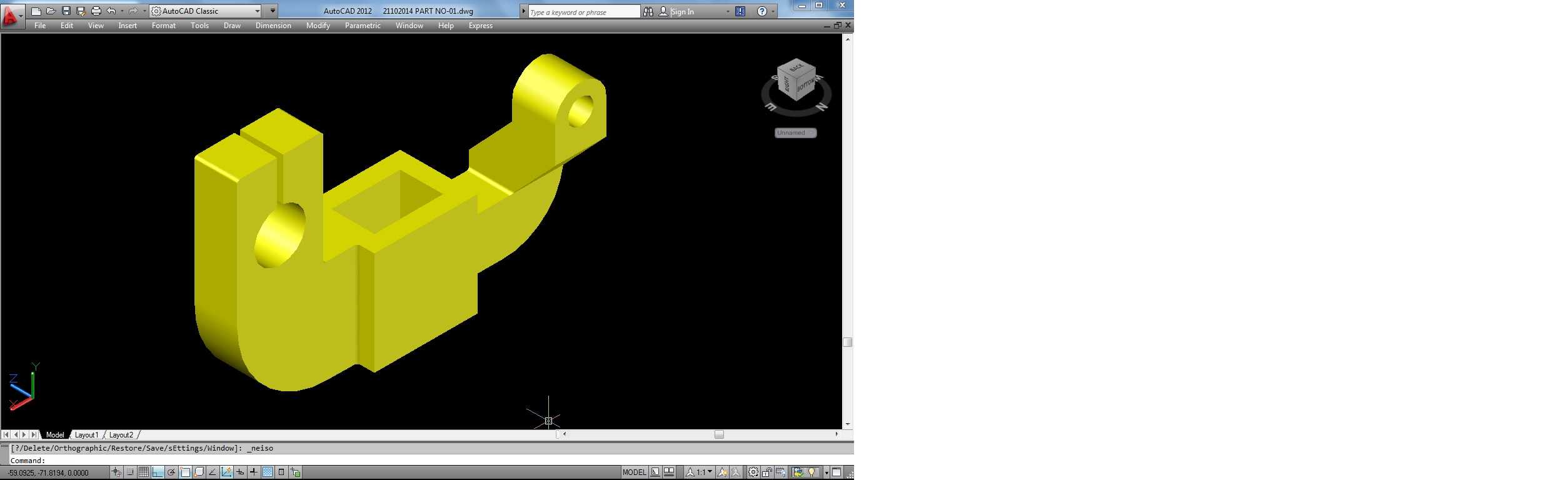

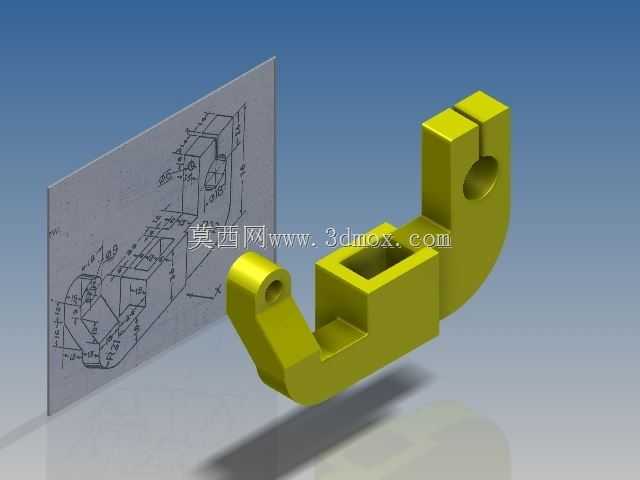

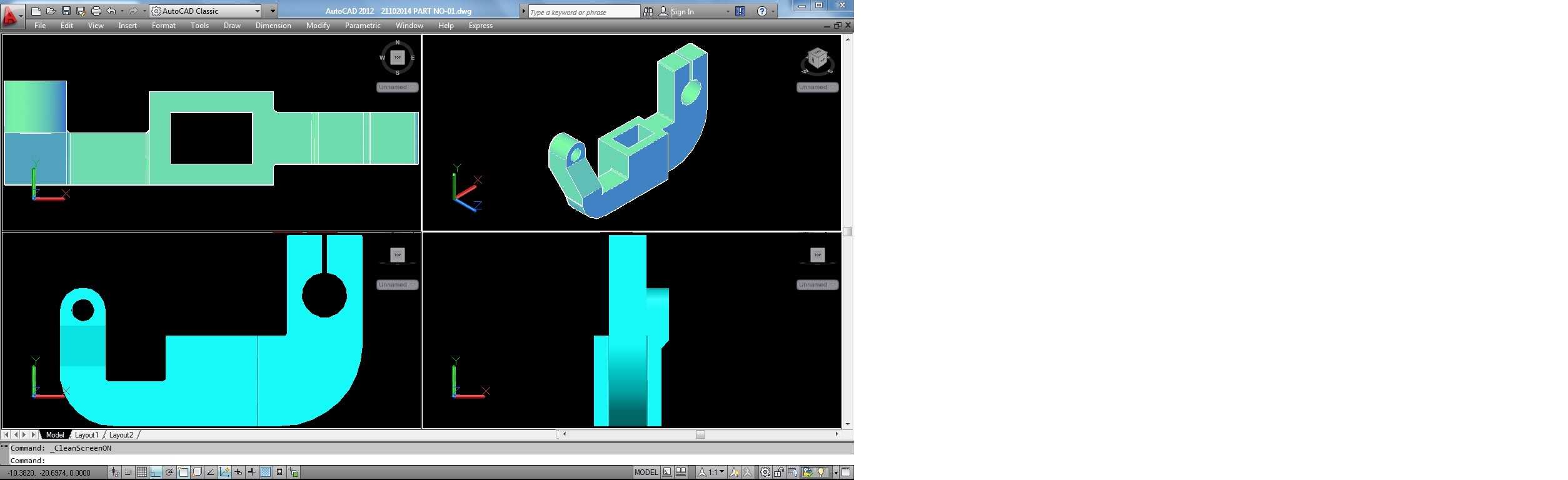

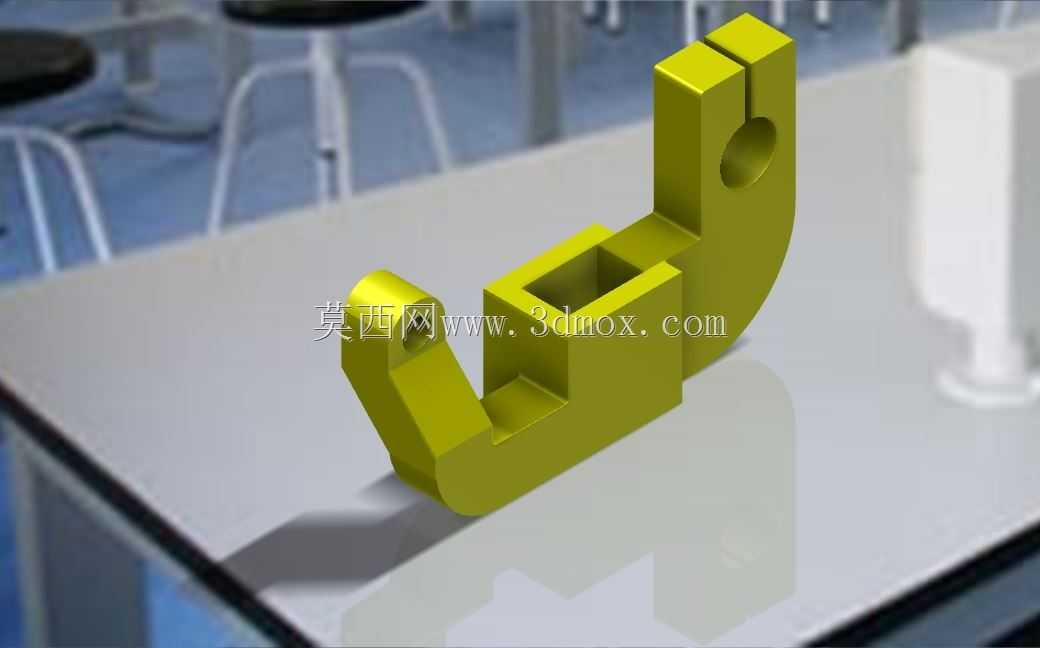

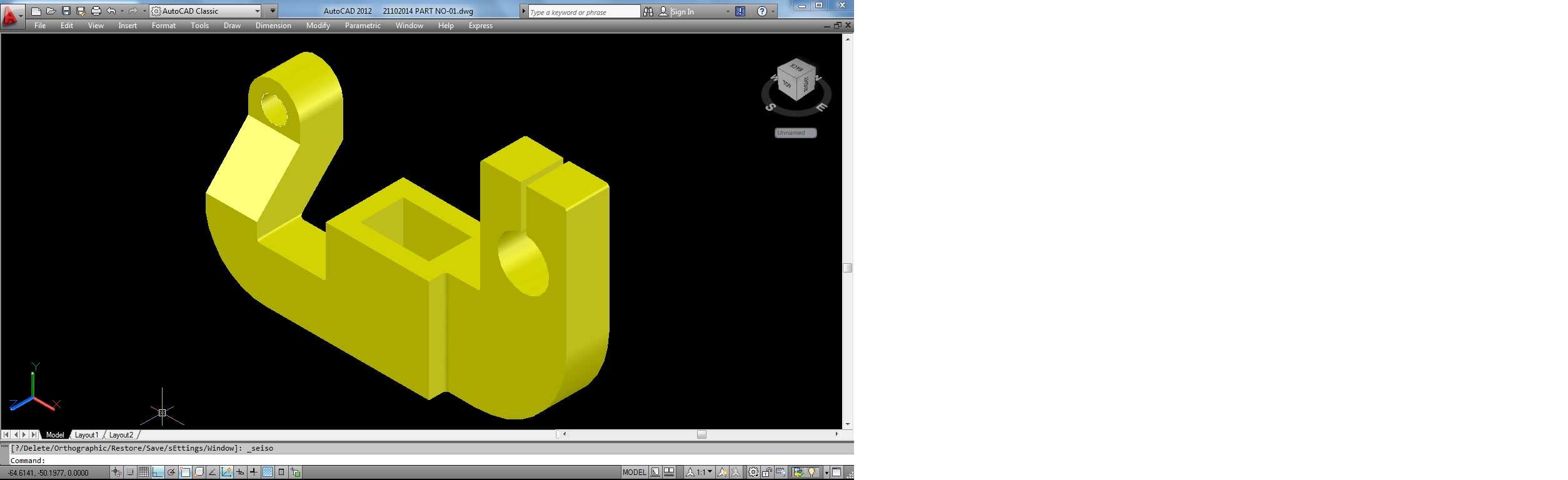

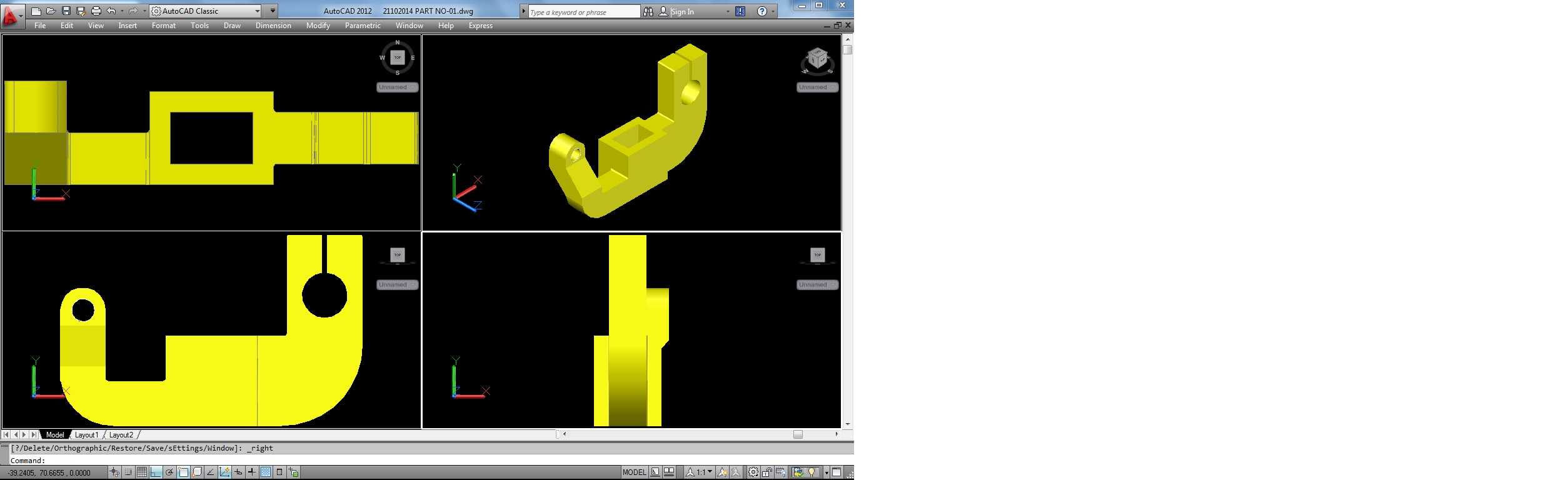

该异形弯臂结构件多用于轻工自动化生产线的工位间距衔接场景，常见于小型物料移栽机构、工装夹具的角度转接部位，用来在存在高度差与水平偏移的两个安装点位之间实现刚性连接，同时预留铰接转动的活动余量。从结构布局来看，构件整体呈弧形弯臂走向，两端分别设置带通孔的铰接端，上端为开槽式双耳结构，通孔贯穿双耳侧壁，可通过销轴与摆杆、驱动连杆类部件铰接，开槽设计能够为配套连接件提供一定的摆动避让空间，避免运动过程中出现结构干涉；下端为单耳带孔结构，孔位轴线与上端孔位保持空间平行，可固定在设备机架的安装基准面上，作为整个弯臂组件的固定支撑端。弯臂中段设置有方形中空腔体，一方面能够在保证结构整体刚性的前提下降低零件自重，减少运动过程中的惯性负载，另一方面中空腔体可容纳小型传感元件的走线或者嵌入式安装微型触发挡块，适配工位检测的配套需求。设计过程中首先确定两端铰接孔的中心距与空间相对位置，根据实际安装场景的避让需求规划弯臂的弧形走向，确保弯臂外轮廓在整个摆动行程范围内不会与周边的设备框架、输送线体发生碰撞；两端铰接孔的孔径按照配套销轴的标准尺寸设计，孔壁预留足够的壁厚以承受反复摆动带来的交变载荷，双耳结构的开槽宽度根据配套连杆的厚度设置，保留0.1-0.2mm的装配间隙，避免装配后出现卡滞。安装边界方面，下端单耳的安装面设置有定位贴合平面，安装时可紧贴机架的安装基准面，通过穿装螺栓完成固定，上端双耳的外侧平面与配套连杆的侧面保持平行，销轴穿装后可加装开口销完成轴向限位，防止销轴在设备运行过程中脱出。整个构件的壁厚分布经过受力校核，弯臂弧形过渡处采用圆角过渡，避免应力集中导致的结构断裂，方形腔体的内壁设置有加强筋位，提升中段的抗扭性能，能够承受常规工位移栽过程中的横向载荷与纵向冲击力，适配每分钟15-20次的往复摆动工况，无需额外增加辅助支撑结构即可满足长期运行的强度要求。
