可拆式机用管夹工装结构设计

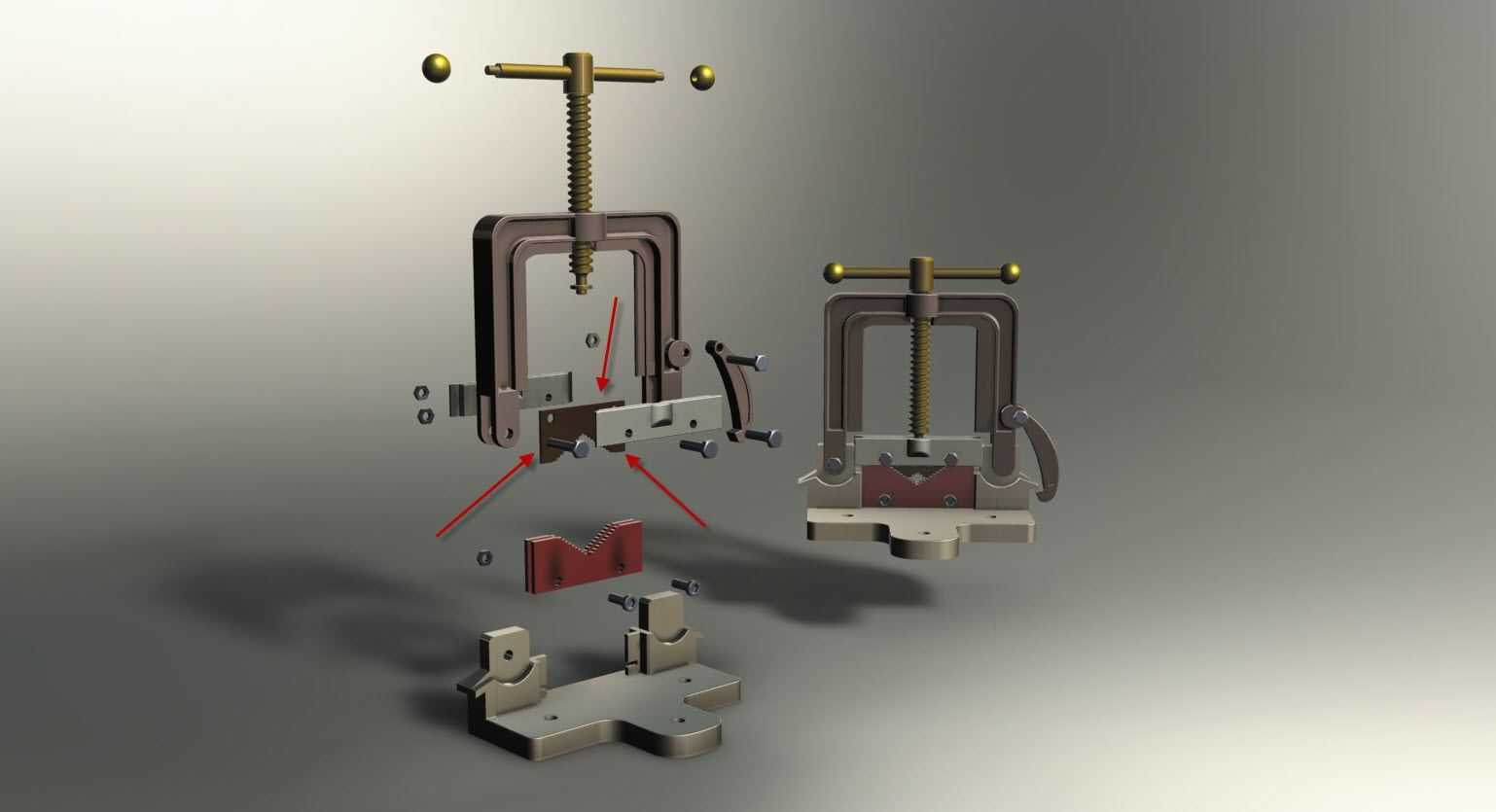

这套夹紧工装的核心设计逻辑围绕异形管件、小型轴类零件的稳定装夹需求展开，区别于普通平口钳的平面夹持结构，其配套的V型定位块可适配不同直径的圆柱类工件，在钳工划线、钻孔、修配工序中，能避免工件装夹时出现转动、轴向窜动的问题。从结构拆分状态能看到，整套工装采用框架式C型主体作为承载基础，T型旋压螺杆通过顶部的铜质螺母副传递夹紧力，螺杆端部的压头与可更换的V型钳口配合，夹紧行程可通过钳口组件的安装位置进行粗调，再通过螺杆进给完成精调，适配不同尺寸规格的工件装夹需求。在实际车间应用场景中，这类工装常布置在钳工台、小型钻床的工作台面，也可通过底部的定位孔配合压板固定在专用工装架上，其安装边界需预留至少150mm的操作空间，方便操作人员转动顶部的T型手柄完成夹紧与松卸动作，侧面的快拆扳把结构可实现钳口的快速开合，减少单件装夹的辅助时间，适配小批量零件的修配加工场景。设计过程中，C型架的开口深度、喉深尺寸经过受力校核，在最大夹紧力工况下不会出现框架形变，螺杆采用梯形螺纹传动，具备良好的自锁性能，夹紧后不会因为加工过程中的振动出现松脱问题。可更换的钳口模块采用快拆式定位销固定，针对不同材质的工件，可更换铜质、尼龙或者硬质合金钳口，避免装夹过程中夹伤工件表面，底部的定位底座设置有两个定位键槽，可与机床工作台的T型槽配合，保证工装安装的位置精度，在进行钻孔、铰孔工序时，能保证孔位与工件轴线的垂直度要求。整套结构没有冗余的复杂零件，所有传动部件都暴露在易维护的位置，日常使用中仅需定期给螺纹副加注润滑脂即可，不需要复杂的维护保养，在小型机加工车间、五金修配场景中，这类工装的使用频率远高于通用平口钳，尤其是针对圆管、圆轴类零件的装夹作业，其定位稳定性、装夹效率都有明显优势。
