桌面USB小型送风风扇结构设计

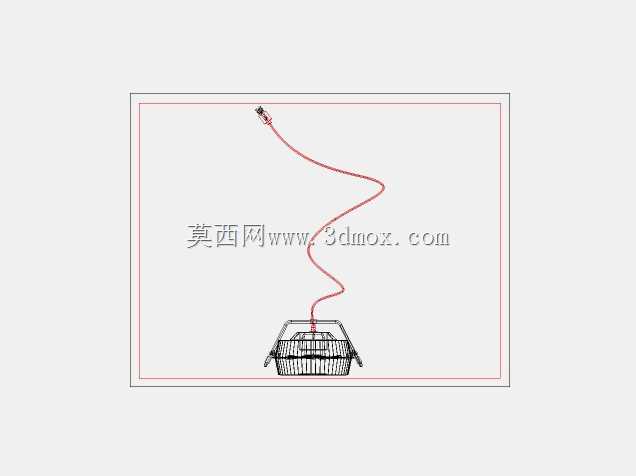

这款桌面USB风扇的建模，最初是从日常工位散热的实际痛点切入的——日常伏案办公时，大型落地扇送风范围过广容易吹散桌面纸质文件，中央空调的冷风又很难直抵手肘到面部的伏案核心区域，这类小型USB供电的桌面送风设备，刚好填补了个人工位局部送风的空白场景。建模过程中首先确定了供电边界，采用通用USB-A接口取电，适配常见的电脑USB端口、充电头、移动电源等供电端，无需额外配置专用电源适配器，这也决定了整机的功率上限被控制在5W以内，对应的扇叶尺寸、电机选型都围绕低功耗运行做匹配。外形设计上采用了开放式网罩结构，网罩的筋条间距控制在8mm以内，既满足手指误触的安全防护要求，又不会过度阻挡送风气流，网罩与底部基座的连接采用可俯仰调节的铰接结构，调节角度覆盖水平向上30度到向下15度的范围，适配不同坐姿下的送风高度需求。基座部分做了内凹的配重仓设计，通过底部增加配重块降低整机重心，避免扇叶运行时的振动导致整机移位，基座底部预留了3mm厚度的防滑胶垫安装位，胶垫覆盖基座底部四个角的位置，在光滑的桌面、玻璃台面上都能保持足够的静摩擦力。扇叶部分采用3片式后掠翼造型，相比直叶设计能降低运行时的气流切变噪音，在2000转左右的额定转速下，送风距离可以覆盖到前方0.8米到1.2米的范围，刚好满足单人伏案的送风需求，不会因为送风距离过远干扰邻座。走线部分从铰接轴的中心通孔穿过，避免俯仰调节时线材被挤压磨损，USB出线端在基座的后侧位置，预留了1.2米长度的线材走线空间，适配桌面不同位置的供电接口布局。整体建模过程中对各个装配间隙做了预留，网罩前后盖的扣合间隙控制在0.2mm，扇叶与网罩内壁的安全间隙保留3mm，避免运行过程中扇叶剐蹭网罩产生异响，电机安装位的定位筋做了0.1mm的过盈设计，无需额外打胶就能固定小型直流电机，简化后续的装配工序。这类小型风扇除了办公桌面使用，也适配宿舍床头、小型工作台、户外便携桌等场景，整体尺寸控制在120mm见方的基座范围，整机高度不超过180mm，不会过多占用桌面的有效使用面积，放在显示器侧边、键盘旁都不会遮挡视线或者干扰键鼠操作。建模时还考虑了不同配色的替换可行性，网罩、基座、扇叶都做了独立的实体拆分，后续调整外观配色时不需要改动整体装配结构，只需要替换对应零件的外观属性即可。
