可复用电脑风扇的台式桌面散热装置

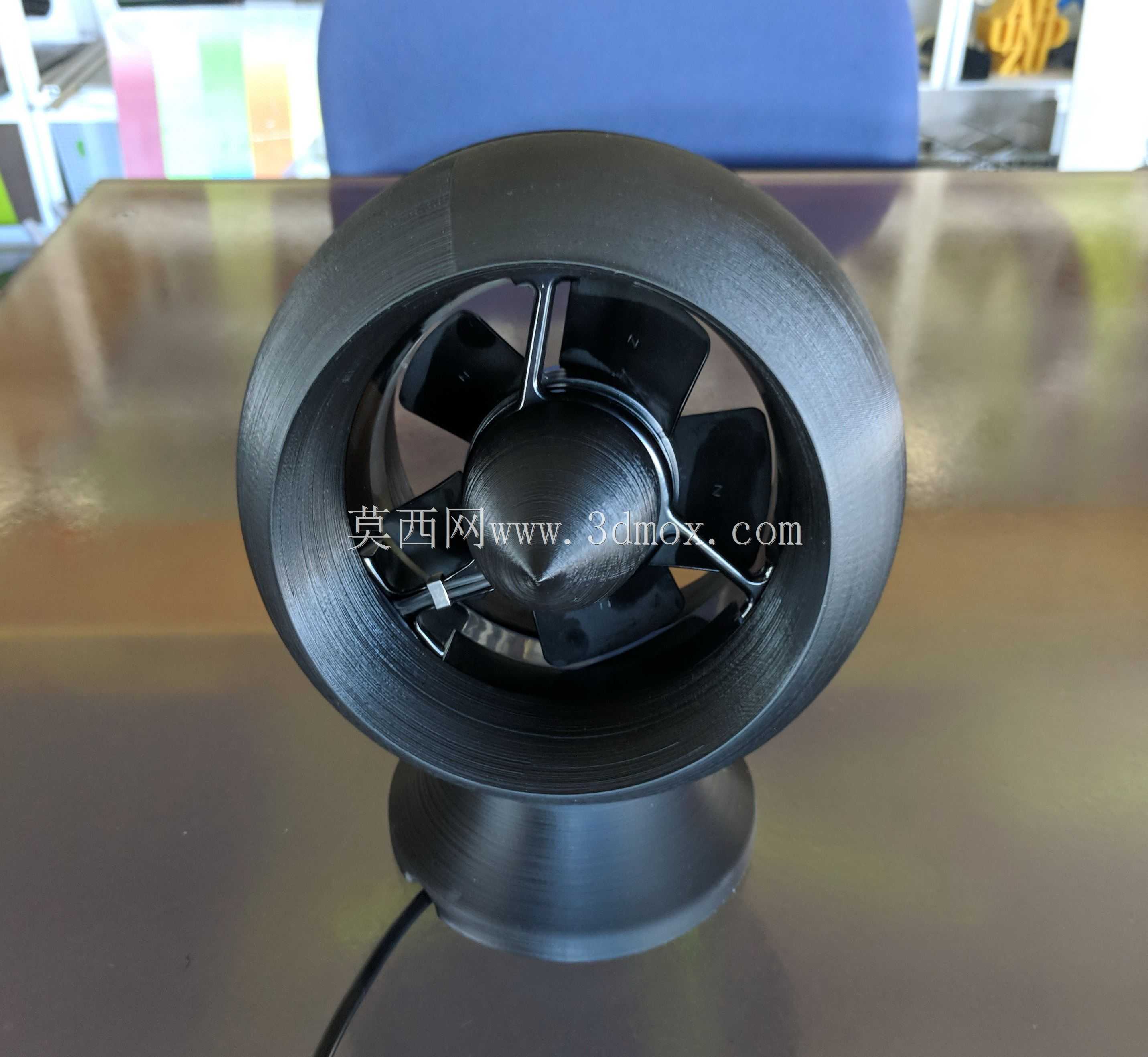

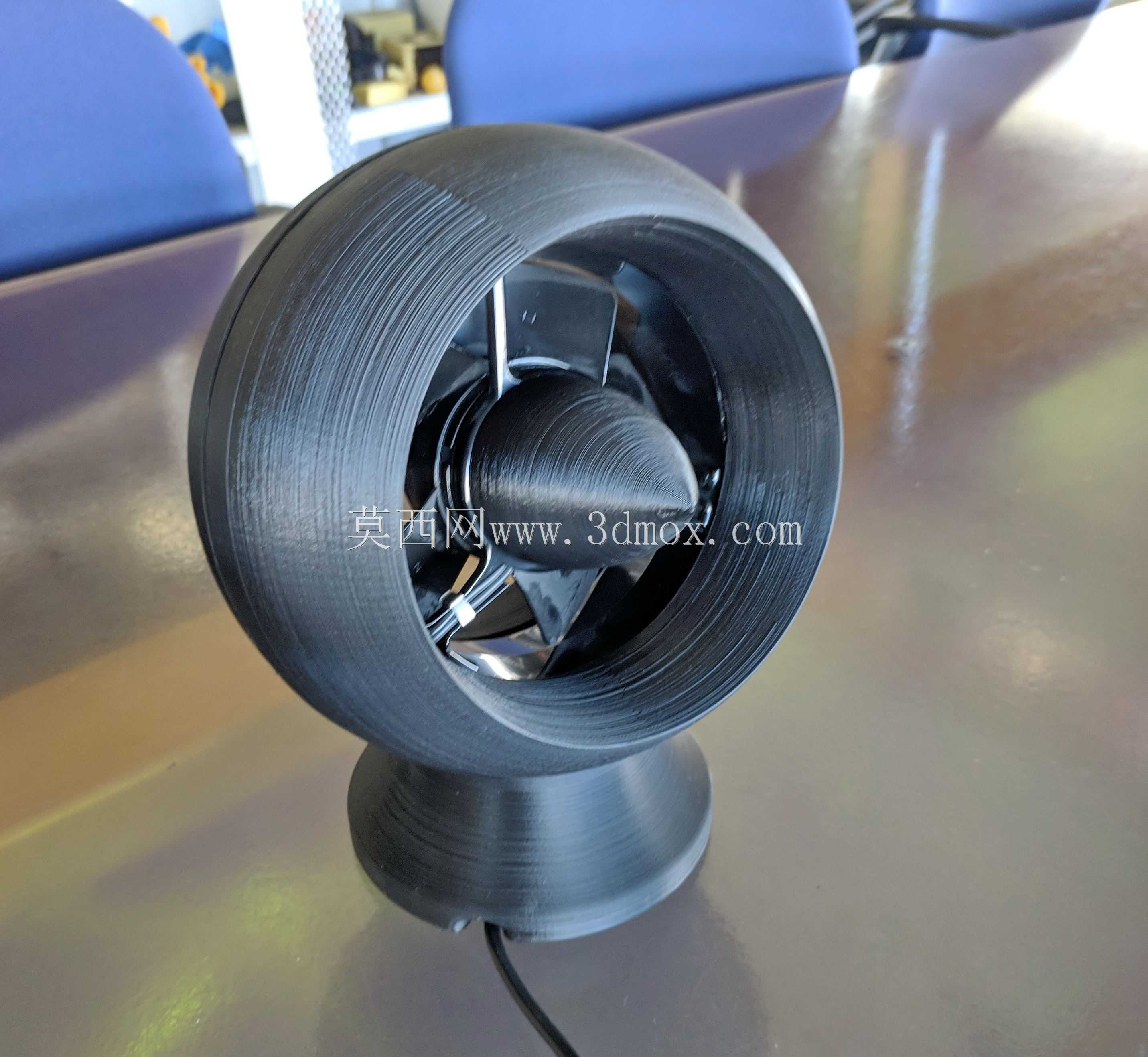

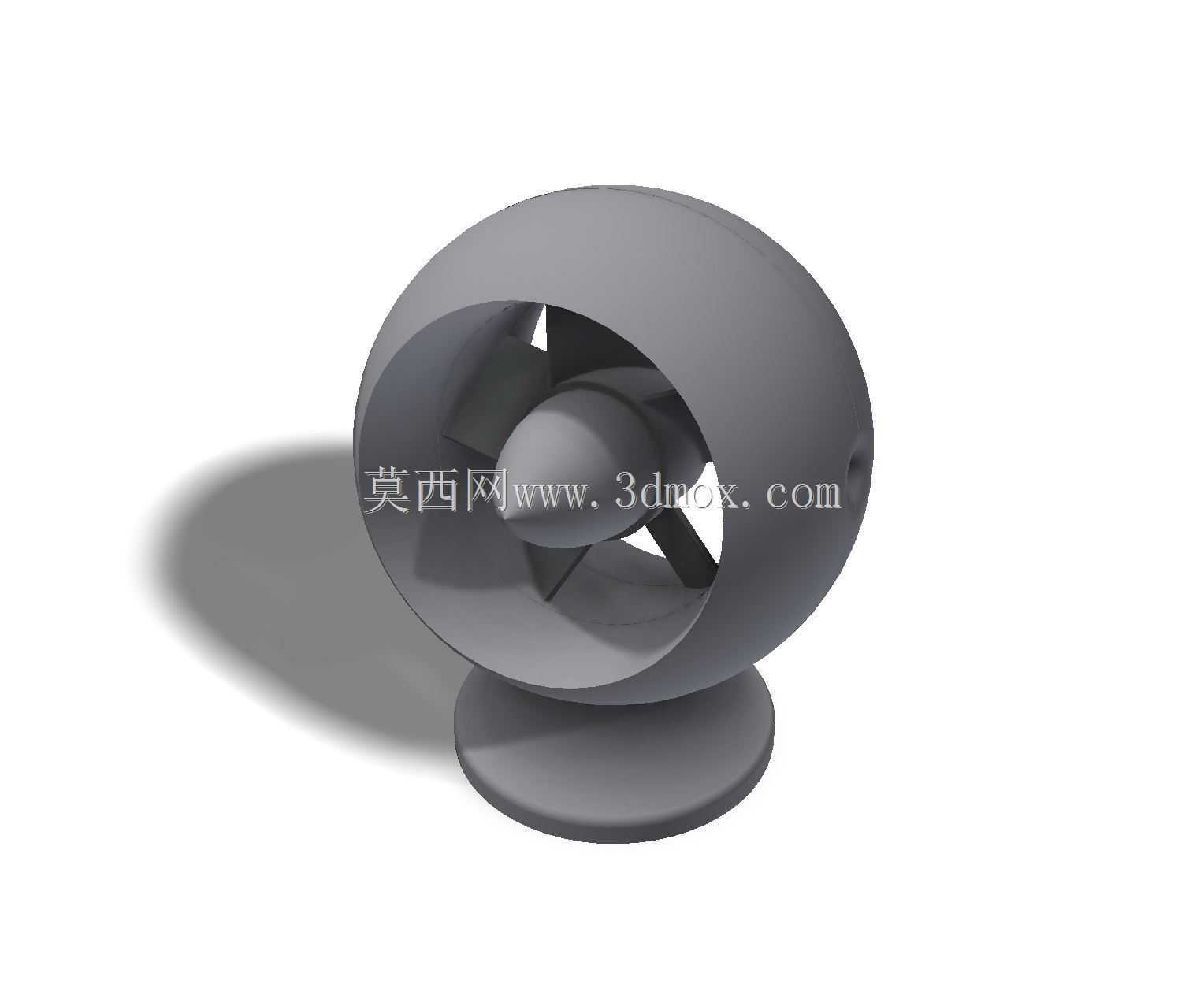

在桌面级散热改造与小型工位通风场景中，闲置标准电脑风扇的再利用一直是结构设计中容易被忽略的细节。这款台式风扇外框结构围绕常见80mm与120mm方形轴流风扇的安装边界展开，通过包覆式风道与底座支撑，将原本依赖机箱螺孔固定的散热部件转化为可独立摆放的桌面送风装置。

从实际使用角度看，它适用于工位局部散热、电子调试台辅助通风、小型3D打印区域空气引导，也可放置在显示器旁用于个人桌面送风。结构没有采用复杂的内部导流叶片，而是把设计重点放在外涵道收敛、重心稳定和风扇兼容上，使标准电脑风扇吹出的分散气流在环形通道内被适度收拢，减少边缘紊流带来的损耗。

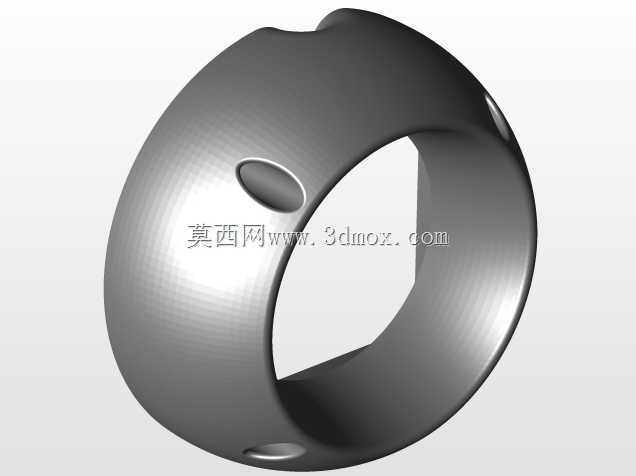

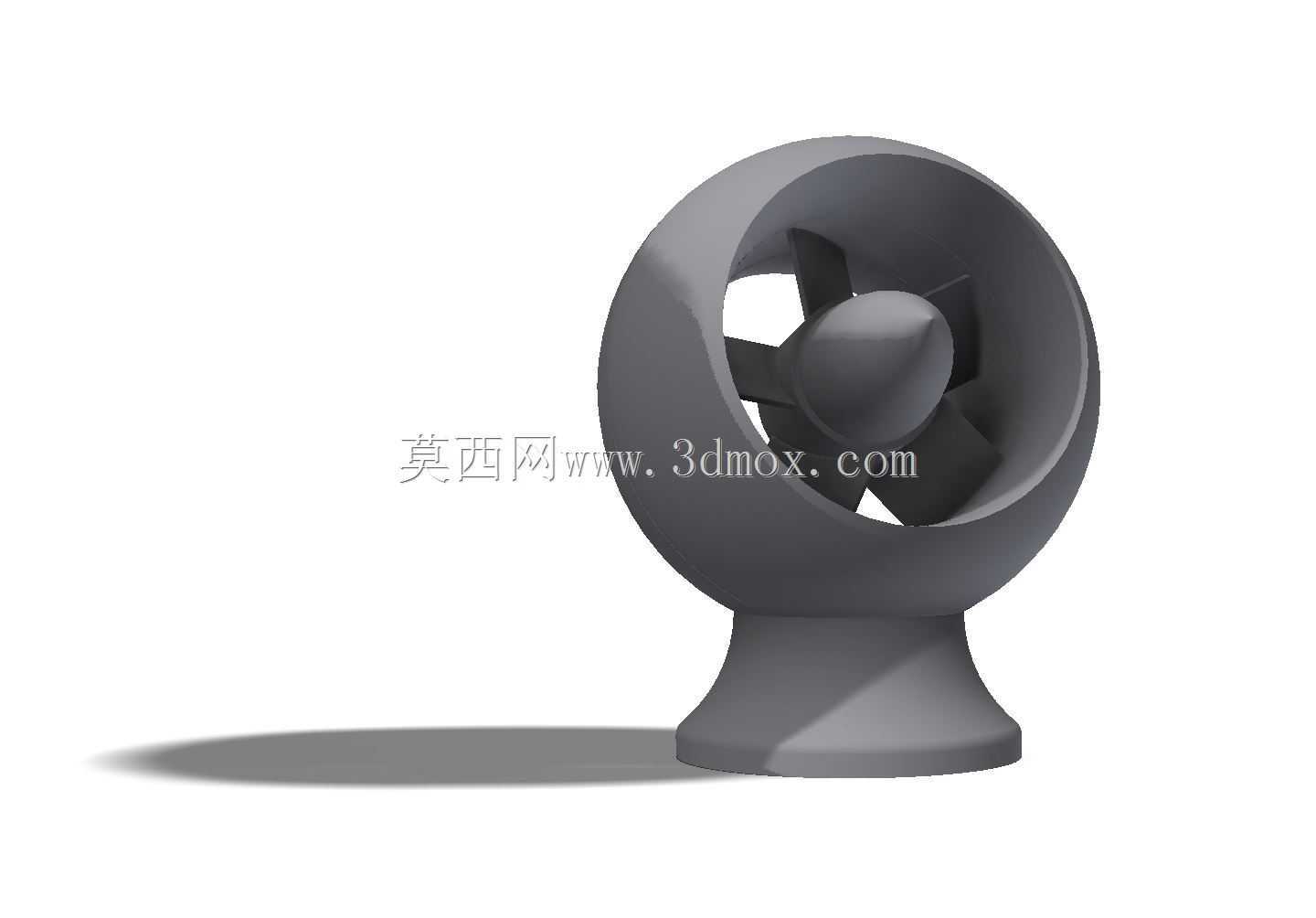

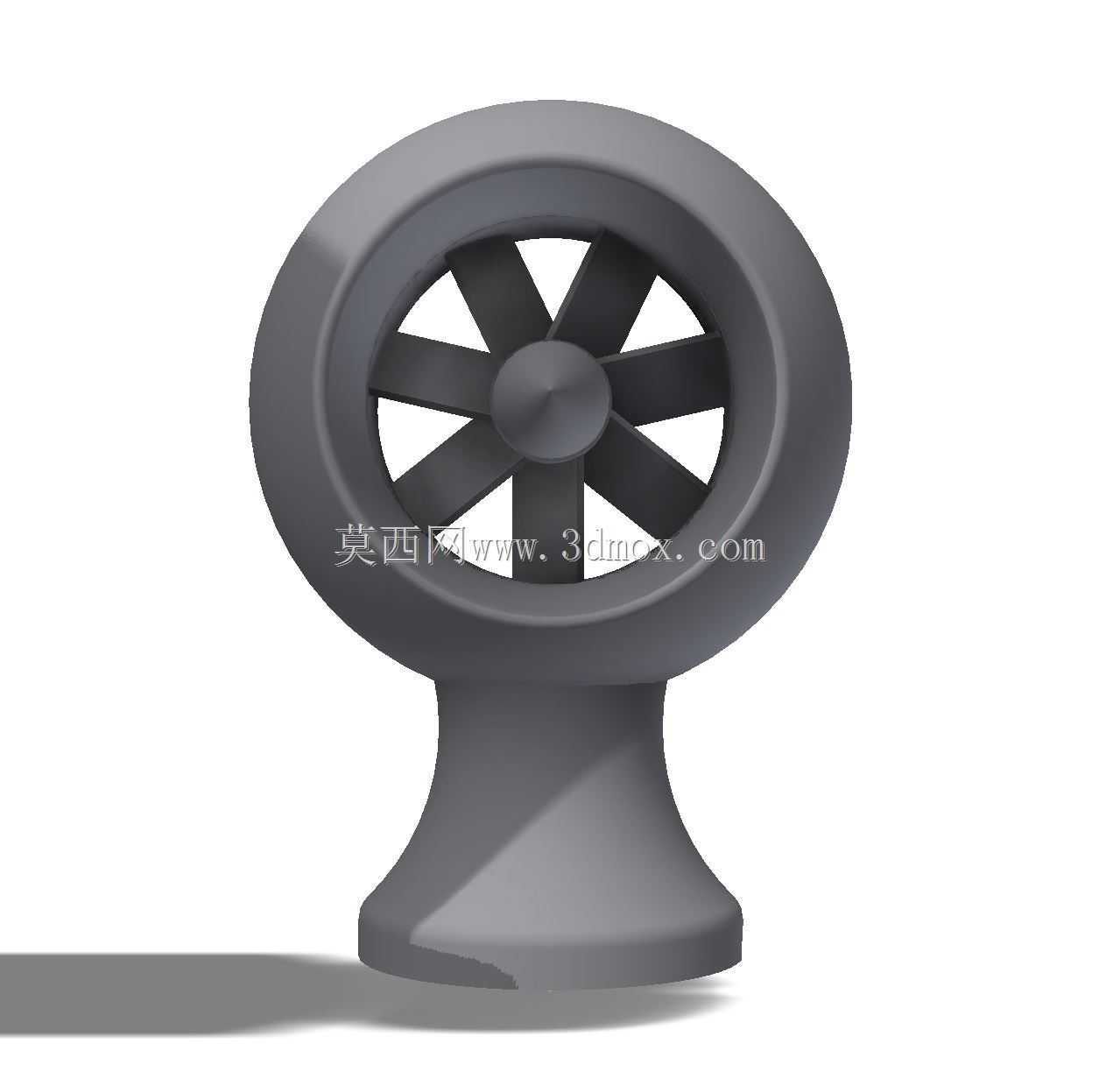

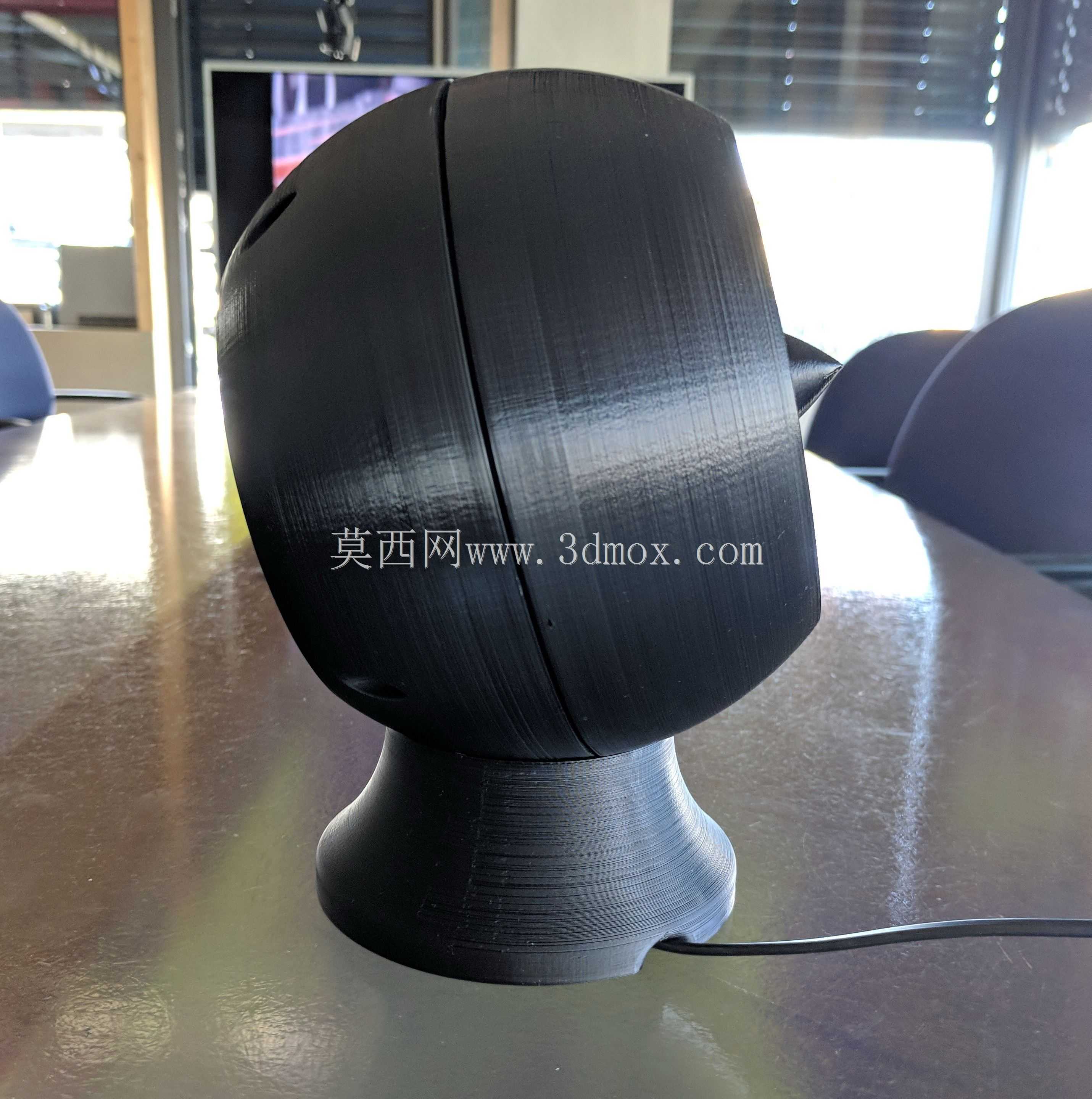

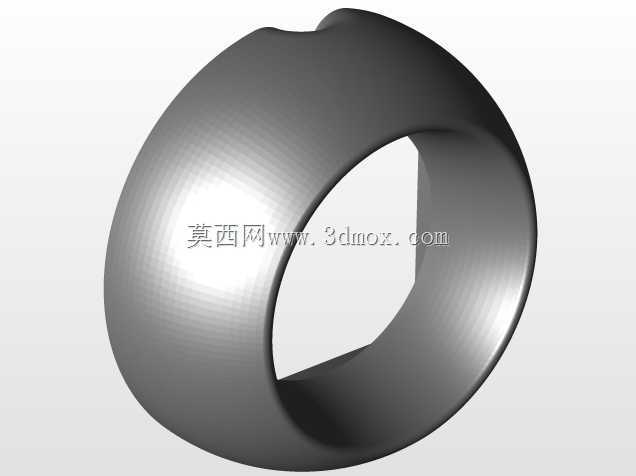

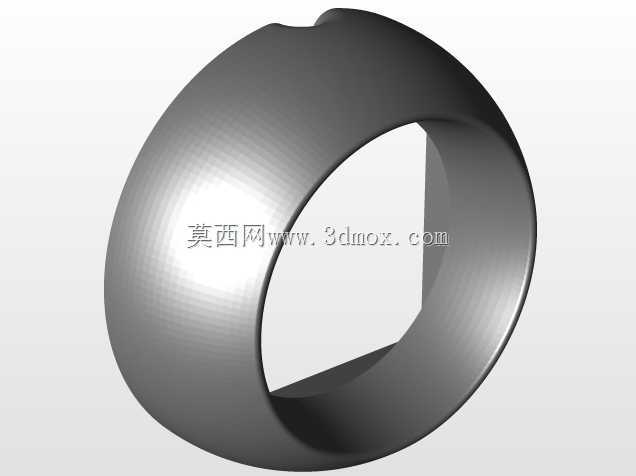

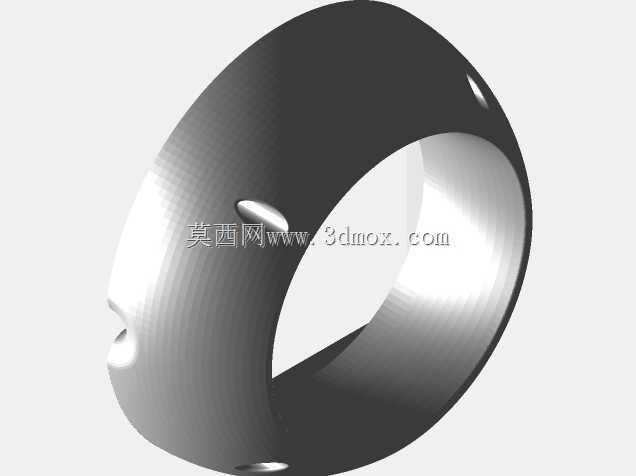

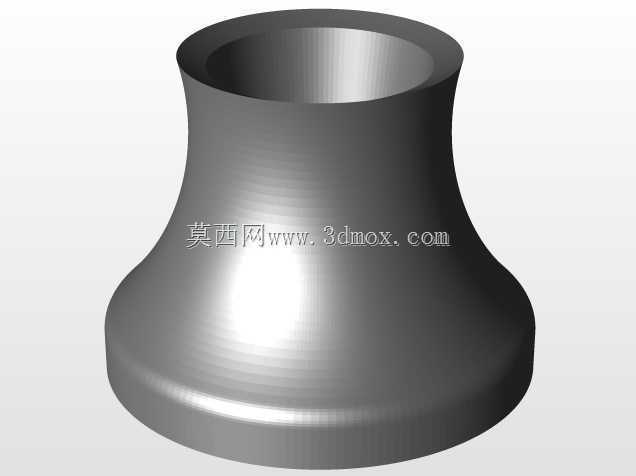

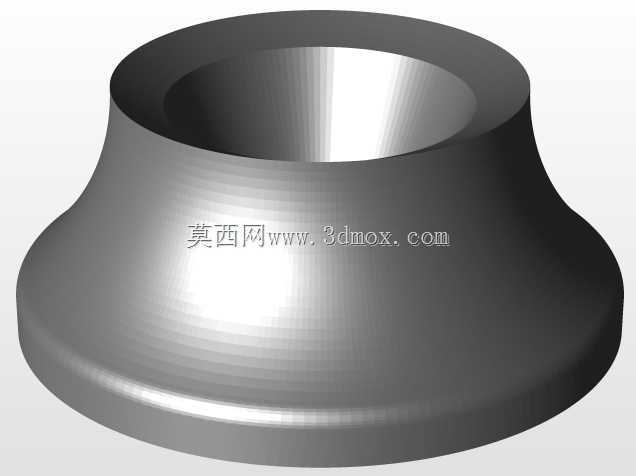

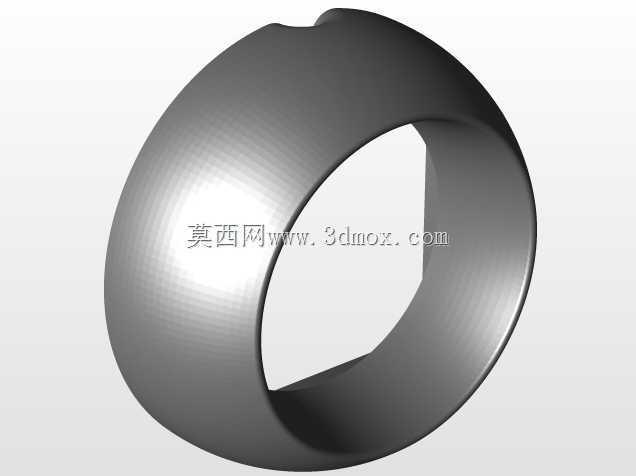

外框采用近似圆筒的涵道造型，前端形成圆滑进气口，后端保留足够的排气空间，避免扇叶后方紧贴桌面或墙面时产生背压。底座与外框一体衔接，底部接触面积经过放大，能够抵消风扇高速转动带来的轻微振动；出线位置在底座附近预留，线缆可沿支撑结构自然引出，减少桌面布线干涉。

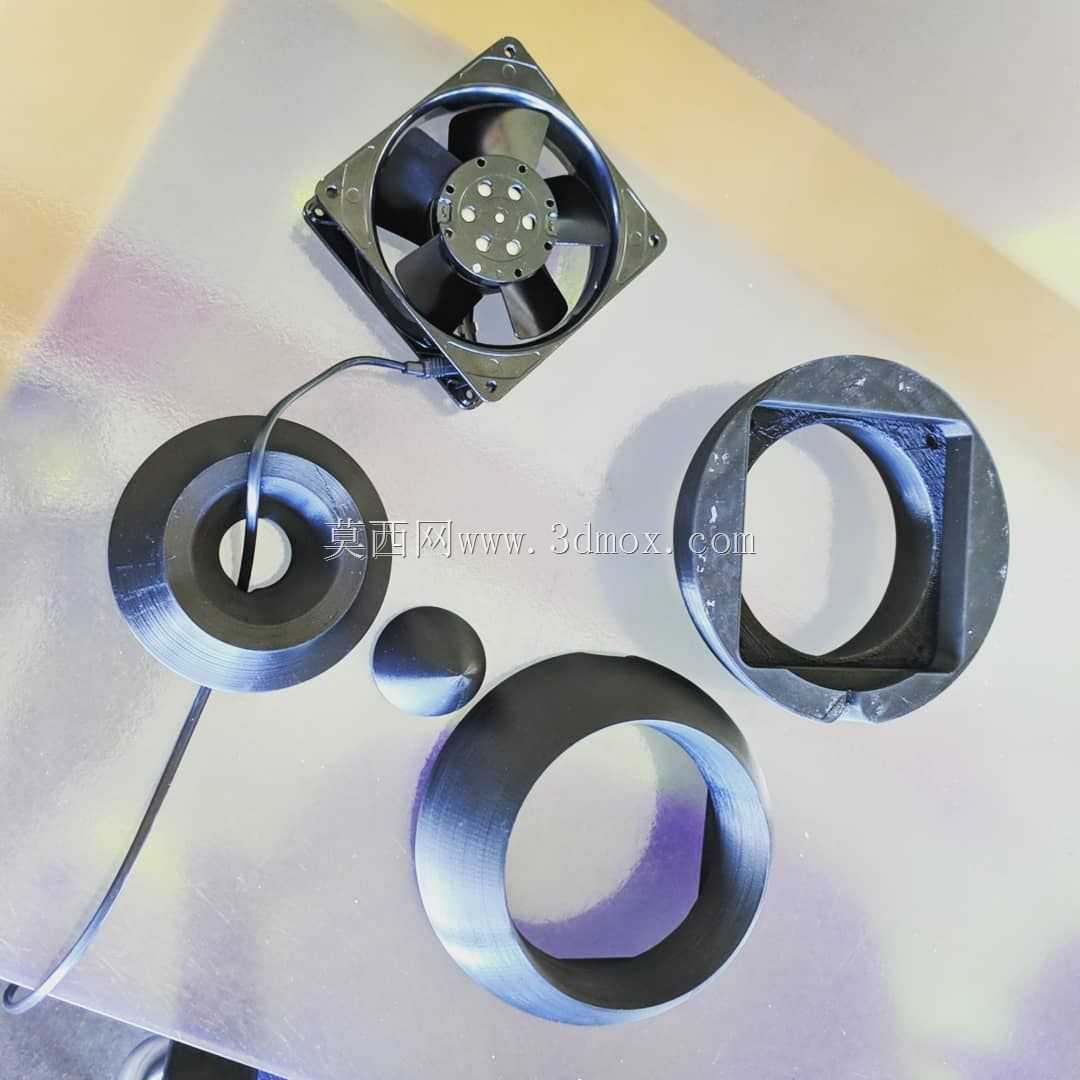

尺寸适配覆盖80x80x20mm、80x80x25mm、120x120x38mm以及120x120x25mm等常见规格。设计时需要重点核对风扇螺孔中心距、扇叶旋转外径与外壳内壁的安全间隙，尤其在采用增材制造时，层纹造成的内壁收缩会让实际孔径小于理论值，因此模型中对内壁与扇叶外缘保留了装配余量。安装面不宜完全贴死风扇，四角支撑点应留出微小避让，使风扇固定后受力均匀，避免塑料框受压变形而产生异响。

建模思路上，先以标准风扇外形包络确定内部腔体，再反向建立外壳壁厚、底座过渡和螺钉柱位置。环形外框不仅承担防护作用，也形成视觉上的整体感；底座则承担配重与姿态保持功能。对于结构设计人员而言，这类模型的价值不在复杂曲面，而在于把通用零部件的安装孔位、旋转间隙、线缆走向和摆放稳定性统一到一个可制造的壳体中。

在选型阶段，应根据所需风量确认使用80mm还是120mm风扇；前者体积小、适合局部定点送风，后者风量更大、适合桌面持续通风。若用于电子设备调试，还需结合风扇转速与噪声要求评估外框是否会放大风切声。整体结构以功能实现为核心，没有多余装饰件，适合通过快速成型进行小批量制作，也便于后续根据不同风扇厚度修改支撑柱高度和内部避让空间。
