塑料抽屉注塑模具三维结构设计

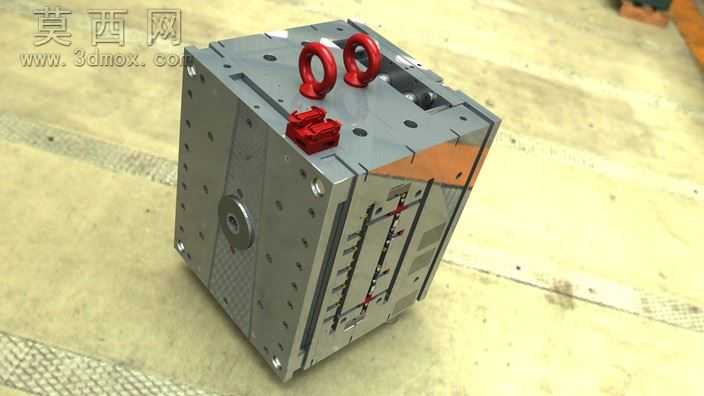

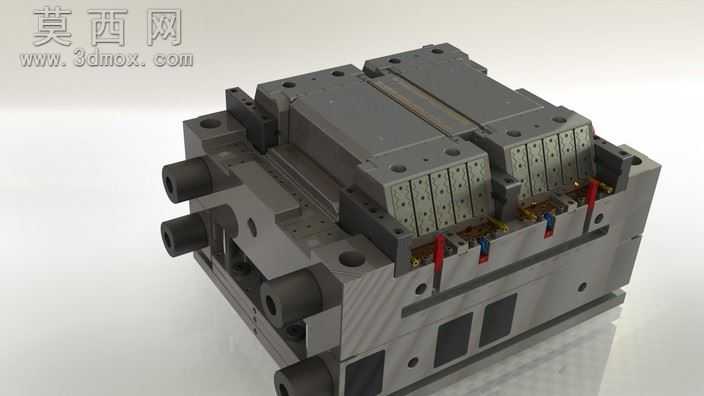

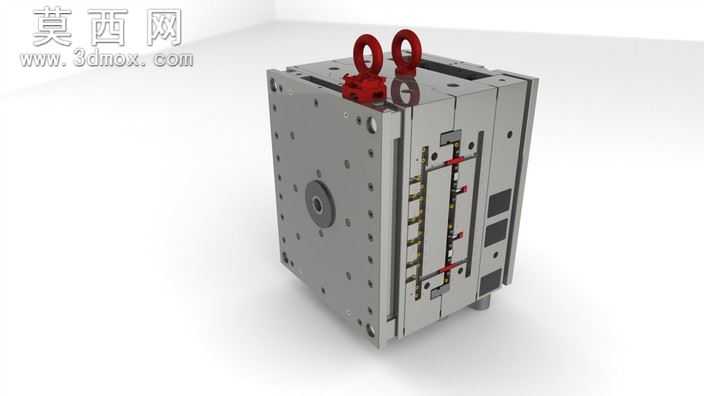

本套塑料抽屉注塑模具采用三维参数化建模完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，从产品结构分析、分型面选取到模架选型、冷却系统布局均经过严谨校核。模型整体采用装配体层级化设计，将定模部分、动模部分、浇注系统、导向机构、顶出机构、冷却回路等模块独立建模后完成总装配合，各零部件间的配合公差经过模拟验证，可直观呈现模具开合模的完整动作逻辑。渲染阶段对模具各部件赋予了贴合实际加工的材质属性，模架部分采用调质钢材的哑光金属质感，成型镶件部分体现淬火模具钢的细腻金属纹理，冷却水路、顶杆、紧固件等标准件分别匹配对应材质表现，配合光影渲染效果清晰展现模具的内部结构与外部轮廓，可清晰观察到型腔的排布方式、流道的走向设计以及侧抽芯等特殊机构的布局。结构设计上针对塑料抽屉的薄壁长条形产品特性，采用了多型腔均衡排布方案，保证注塑过程中熔料填充的同步性，避免产品出现缺胶、飞边、翘曲等成型缺陷；冷却系统采用随形水路设计，紧贴型腔壁布置，可有效缩短成型周期，提升生产效率；顶出机构采用多元顶出组合方案，保证产品顶出过程受力均匀，避免顶出痕迹影响塑料抽屉的外观质量；导向机构采用高精度导柱导套配合，保证模具开合模过程的对中精度，提升模具使用寿命。设计过程中充分考虑了模具的加工工艺性与装配便利性，各成型镶件采用拆分式设计，降低后续加工难度，同时便于后期维护更换易损部件；浇注系统采用平衡式流道设计，搭配合理的浇口形式与位置，在保证填充效果的同时减少浇口痕迹对产品外观的影响，整套模型完整还原了注塑模具从设计到装配的全流程细节，可作为注塑模具结构学习、设计参考的优质案例。
