多型腔塑胶注塑模具三维结构设计

本套塑胶注塑模具最初采用CimatronE完成初始结构方案设计，完成模架选型、型腔排布、流道走向的基础框架搭建后，将整体模型导入SolidWorks进行深度优化与细节完善，在SolidWorks环境中完成了所有标准件的参数化匹配、冷却水路的排布校验、顶出机构的运动干涉检查，同时为所有零部件赋予了对应材质的纹理属性，让模型的视觉呈现更贴近真实生产中的模具状态。

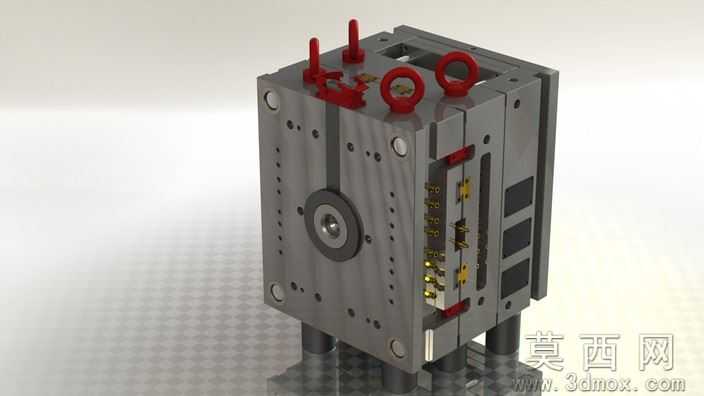

参数设计层面，本模具采用多型腔均衡排布方案，匹配常用家电类塑胶件的成型需求，模架选用标准龙记细水口模架规格，设置了四个独立吊环孔位满足模具吊装转运需求，顶部红色定位柱与注塑机定位圈尺寸精准匹配，侧面集成了多组气路、油路接口位，开合模行程参数经过反复校核，可适配120-180吨规格的卧式注塑机安装使用，冷却水路采用环绕式排布设计，可保证成型过程中型腔各区域温度均匀，有效减少塑件翘曲变形问题。

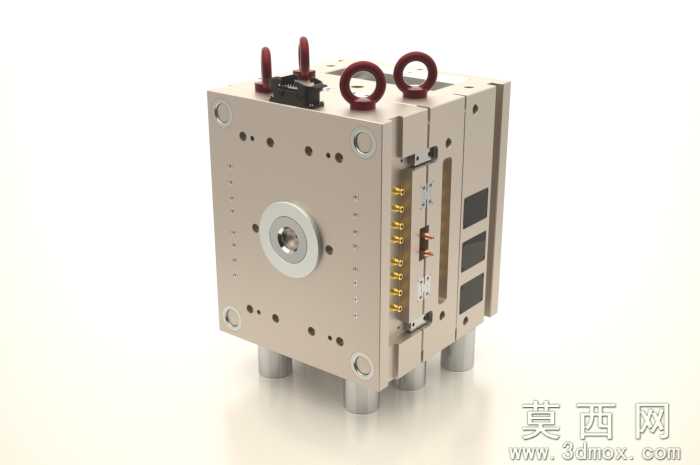

渲染材质方面，模架主体采用45号钢的哑光金属材质表现，型腔镶件采用淬火模具钢的高亮金属质感，吊环、紧固螺丝等标准件采用发黑处理的金属材质，顶针、导柱导套等运动部件采用镀铬亮面材质，红色密封件、定位件采用工程塑料材质表现，不同材质的区分清晰，可直观分辨模具各部件的功能属性。

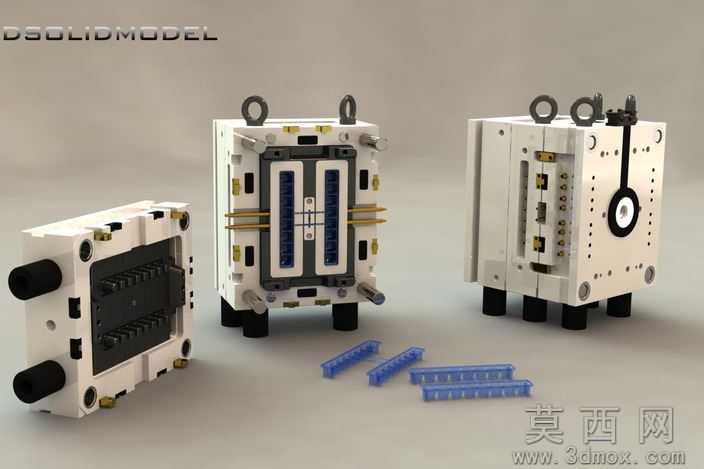

结构原理上，本模具为典型的两板模结构，开模时动定模沿分型面分离，流道凝料随动模侧带出，顶出机构动作时顶针将成型后的塑件从型芯上平稳顶出，合模时导柱导套保证动定模精准对位，侧面设置的锁模块可保证合模后模架无错位偏移，整套结构运行顺畅无卡滞，可实现连续自动化注塑生产作业。

软件兼容层面，模型提供SolidWorks2012版本源文件，同时附带STL通用格式文件，可兼容UG、Pro/E、Cimatron等主流三维设计软件打开编辑，也可直接导入切片软件用于3D打印验证模具结构，无需担心版本不兼容导致的文件无法打开问题。

研发教学应用层面，本模型可作为注塑模具设计课程的教学案例，帮助学习者理解多型腔模具的结构组成、开合模动作逻辑，也可作为家电类塑胶件模具研发的参考方案，设计师可在此基础上调整型腔尺寸、流道参数快速适配不同塑件的成型需求，同时也适合模具从业者用于结构交流、方案展示使用，降低同类模具的研发设计周期。
