自动脱螺纹拧松注塑模具结构设计

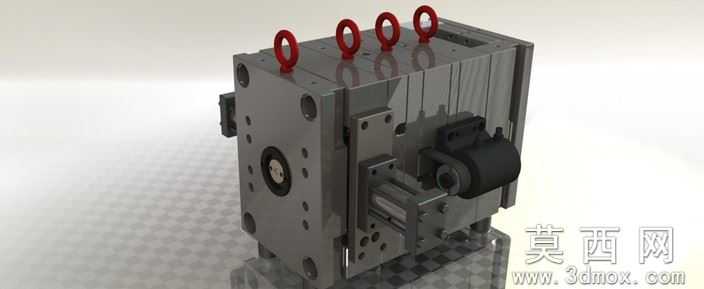

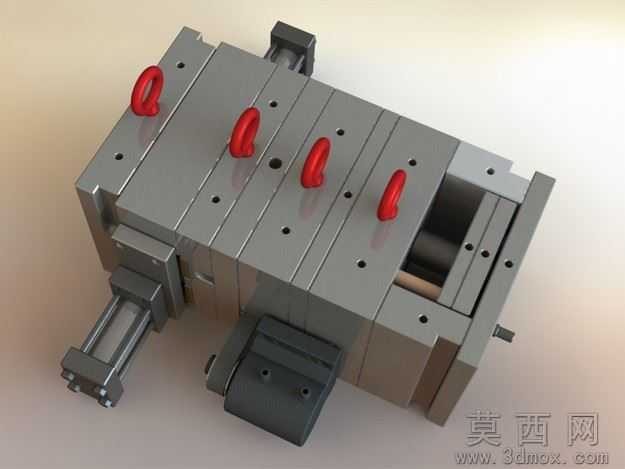

本套自动拧松脱螺纹注塑模具的建模流程遵循注塑模具设计的标准逻辑，首先完成带内螺纹、外螺纹特征的塑料连接件产品的收缩率补偿，按照ABS塑料常用1.005的收缩率放大型腔尺寸，随后依次完成型腔、型芯镶件的主体结构建模，再搭建模架的定模板、动模板、支撑板、顶针板等标准模架组件，最后装配自动拧松脱螺纹的传动机构、冷却水路、顶出系统与导向定位部件，建模过程中全程保留参数化特征，方便后续根据产品规格调整模腔尺寸与螺纹参数。参数设计层面，模型严格匹配小规格螺纹塑料件的成型需求，螺纹型芯的螺距、牙型角完全对应产品内螺纹规格，自动拧松机构的传动齿轮模数、减速比经过精准计算，保证开模过程中螺纹型芯的旋转圈数与螺纹旋出长度完全匹配，避免产品脱模时出现螺纹拉伤、变形问题，同时冷却水路直径设置为8mm，水路间距均匀覆盖型腔区域，保证注塑过程中模温均衡，减少产品成型后的翘曲变形。渲染材质方面，模型的模架、金属镶件、传动部件均赋予了磨砂钢材材质，还原模具金属部件的哑光金属质感，吊环、导柱等标准件赋予了抛光金属材质，区分不同加工工艺的部件外观，透明水路部分赋予半透明蓝色塑料材质，清晰展示冷却回路的走向，整体渲染效果还原了真实注塑模具的工业质感，方便直观查看各部件的装配关系。结构原理上，本套模具采用模内自动旋脱螺纹的结构设计，开模时通过注塑机的开模动力带动齿轮传动机构，驱动螺纹型芯按照设定转速匀速旋转，同时配合定模侧的产品止转结构，让产品在螺纹旋出过程中不会跟随型芯转动，待螺纹完全旋出后，顶出机构动作将产品从型芯上平稳顶出，整套动作无需人工手动操作脱螺纹，可实现全自动化注塑生产，大幅提升带螺纹塑料件的生产效率，降低人工操作的不良率。软件兼容层面，模型提供SolidWorks原生格式文件，同时附带STL等通用三维格式，可兼容UG、Pro/E、Mastercam等主流三维设计与加工编程软件，不同软件的使用者可直接打开模型进行编辑、出工程图或者导入加工编程模块生成CNC加工程序，无需进行复杂的格式转换，避免格式转换过程中出现的特征丢失、曲面破面问题。研发教学应用层面，本套模型可作为注塑模具设计课程的典型脱螺纹结构教学案例，帮助机械设计、模具设计专业的学生理解自动旋脱螺纹模具的动作原理与结构设计要点，也可作为模具企业研发带螺纹塑料件模具的参考模板，设计人员可直接参考本模型的传动结构、参数设计逻辑，缩短同类模具的研发周期，减少试模过程中的问题，同时也可用于注塑模具相关的技能培训、结构验证场景，帮助从业者快速掌握自动脱螺纹模具的设计方法。
