弯管式连接支撑机械构件设计

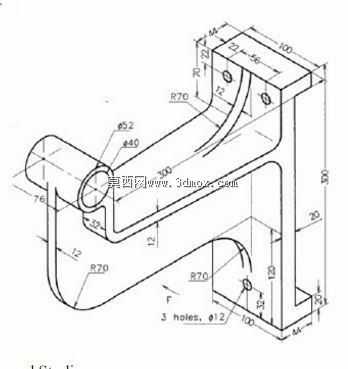

该构件属于设备管线系统中的连接支撑类零件，主要应用在流体输送管线与设备机架的衔接位置，承担管线端部固定、载荷传导以及管线走向引导的作用，常见于小型液压站、润滑系统、气动控制回路的管线布设场景中，能够避免管线悬空段受流体脉冲、设备振动影响出现接头松脱、管路疲劳开裂的问题。从结构设计逻辑来看，构件整体采用一体化弯折成型思路，主体支撑段通过大半径圆弧过渡衔接两端的安装基体，既规避了直角弯折带来的应力集中问题，也能匹配管线的弯曲走向，减少管线布设时的额外弯折损耗。构件一端为带安装孔的平板结构，平板上设置两个定位安装孔，可通过螺栓直接固定在设备立面的安装基面上，平板与弯折支撑段之间设置了加强筋结构，筋板沿弯折受力方向布置，能够大幅提升悬臂段的抗载荷能力，避免支撑段受管线重量、振动载荷作用出现变形。另一端为同轴的管套结构，管套内径匹配对应外径的输送管线，可直接穿套在管线端部，配合顶丝或者焊接方式实现管线与支撑件的固定，管套与支撑段衔接位置做了圆角过渡，减少焊接或者装配时的应力集中。底部同样设置带安装孔的固定平板，平板上预留三个均匀布置的安装孔，可将构件下端固定在设备水平面或者机架台面上，上下两处安装基面形成垂直方向的固定点位，让整个构件的固定更加稳固，不会受管线轴向窜动影响出现移位。从尺寸边界来看，构件整体安装占用的横向空间约100mm，纵向延伸长度约200mm，立面安装段的高度约70mm，管套中心距离立面安装基面的水平距离约76mm，底部安装平板的宽度约44mm，所有安装孔的直径为12mm，管套的外径为52mm、内径为40mm，各圆弧过渡段的半径均为70mm，安装时需要预留足够的弯折空间，避免与周边其他管线、构件出现干涉。设计过程中充分考虑了装配工艺性，所有外露棱边均做了倒角处理，安装孔位的位置公差控制在合理范围内，能够适配常规的机械加工精度要求，不需要额外的精加工工序即可满足装配需求，构件的壁厚设置为12mm，能够满足常规工况下的强度要求，在承受管线自重、常规流体脉冲载荷时不会出现塑性变形。
