Rotax670二冲程发动机接管结构设计

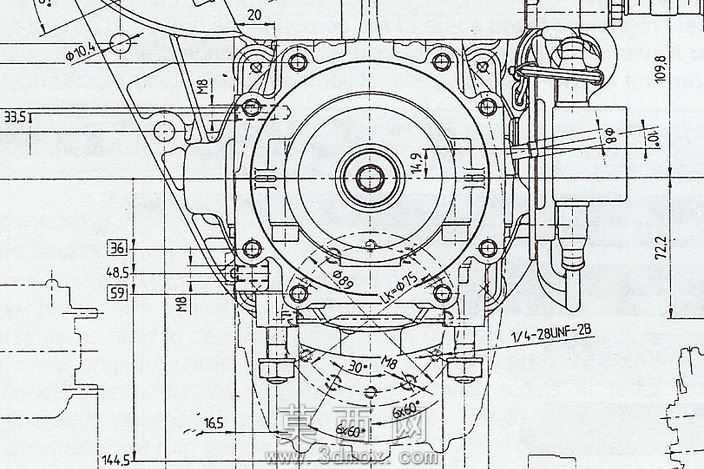

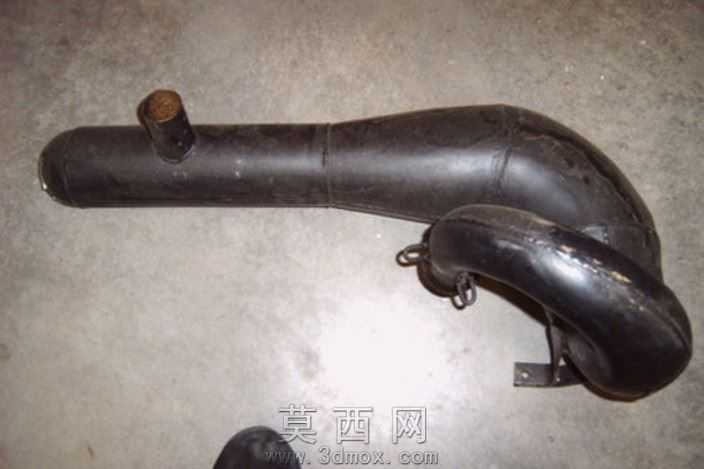

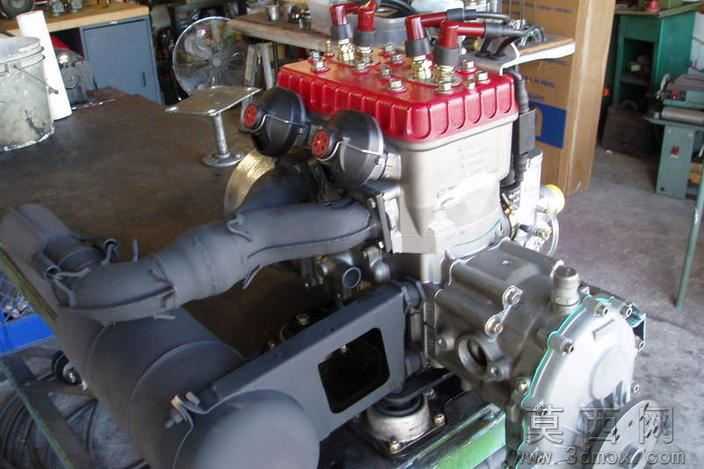

本次三维建模围绕Rotax670二冲程航空发动机的配套接管结构展开，首先基于现有DXF与锥管文件的基础参数，在三维建模环境中完成坐标对齐与基准面搭建，先梳理发动机本体的接口位置、安装孔径与管路走向的空间约束，明确接管需要避让的发动机缸盖、散热壳体、周边线束与附属部件的空间边界。建模过程中优先采用参数化草图绘制接管的中心路径，针对二冲程发动机的进气谐振需求调整管路的弯折曲率与管径变化段，在弯折位置采用顺滑的样条曲线过渡，避免气流通道出现突兀的截面突变，同时匹配发动机接口的法兰安装位，预留密封结构的配合公差。材质设定上，针对发动机舱的高温工作环境，将接管主体材质设定为耐油耐高温的橡胶复合材质，表面添加织物增强层的纹理细节，接口卡箍位置采用金属镀锌材质，还原真实装机后的材质质感，渲染阶段调整场景光照模拟车间装配环境，突出管路与发动机本体的装配贴合度，清晰展示接管的安装位置与空间形态。结构设计阶段重点校核管路与发动机周边部件的干涉情况，调整管路的固定支点位置，确保在发动机运行振动工况下管路不会与周边的点火模块、散热风道、启动电机部件发生磕碰，同时兼顾管路的拆装便利性，在接口位置预留足够的操作空间。建模完成后对管路的内部流道做连续性检查，确保内壁光滑无凸起，满足二冲程发动机的进气流量要求，整体模型完整还原了适配Rotax670发动机的接管结构，可直接用于航空动力装置的装配验证与后续加工生产参考。
