锥齿轮差速传动转向机构三维设计

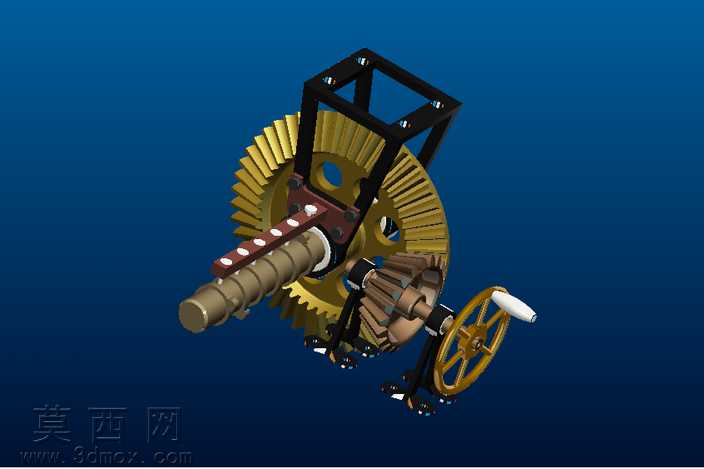

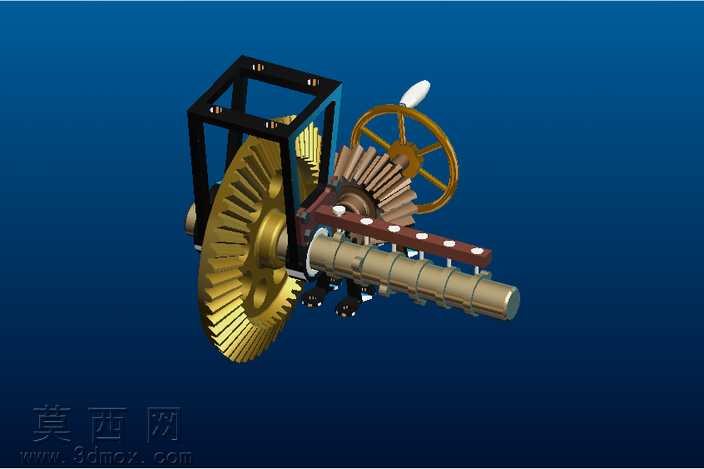

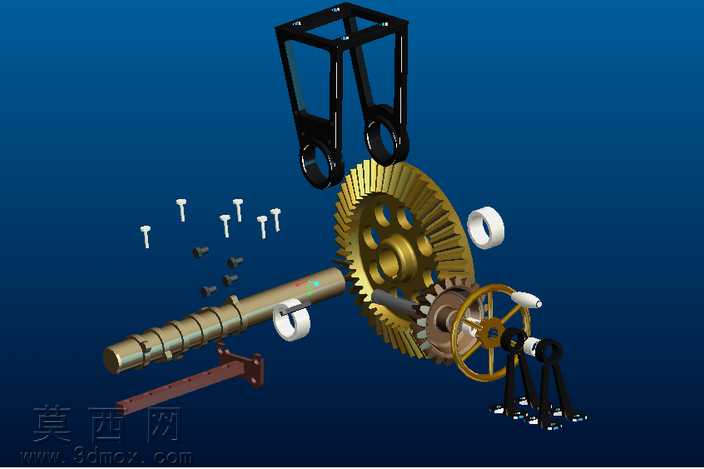

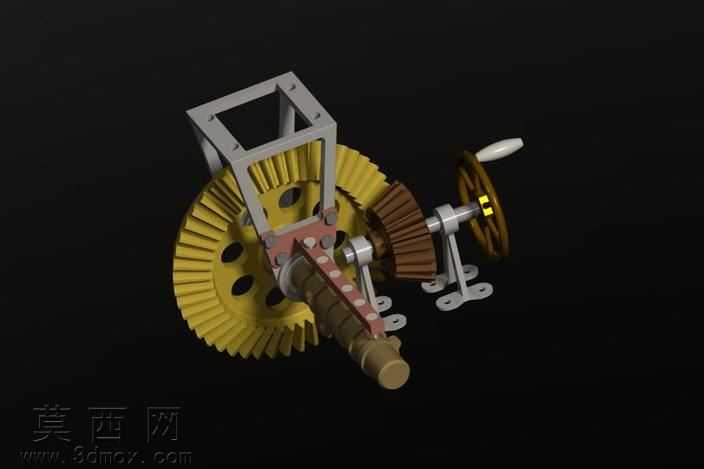

本作品为锥齿轮差速传动转向机构的三维建模成果，建模阶段严格遵循机械传动设计的尺寸规范，先完成各基础零件的参数化绘制：针对大尺寸从动锥齿轮，精准绘制渐开线齿形轮廓，对轮齿进行阵列排布，同时在齿轮辐板处开设减重孔，兼顾结构强度与轻量化需求；主动锥齿轮与传动小锥齿轮按照啮合传动的模数、压力角参数匹配设计，保证齿面啮合间隙处于合理范围。转向手轮部分采用曲面建模完成握持部位的圆弧过渡，手轮与传动轴的连接部位做了轴肩定位结构设计，保证装配同轴度。支撑支架采用钣金折弯与实体切削结合的方式建模，还原支架上的安装孔位与加强筋结构，轴系零件上的轴承安装位、轴用挡圈槽都按照标准件尺寸做了对应设计，保证虚拟装配时各零件无干涉。材质与渲染阶段，为齿轮类零件赋予哑光金属漆材质，模拟钢制齿轮经表面氧化处理的质感，调整材质粗糙度参数还原金属表面细微的加工纹理；支撑支架赋予浅灰色铸铁材质，手轮握持部位赋予深棕色胶木材质，金属传动轴赋予抛光钢材质，通过不同材质的区分清晰呈现各部件的功能分区。渲染时采用三点布光方案，主光源从斜上方投射突出齿轮齿形的立体结构，辅助光源补光消除零件暗部死黑，环境光添加微弱的反射效果，让金属部件呈现自然的环境反射，背景采用纯黑色突出机构主体。结构设计上，该机构通过锥齿轮组的垂直换向传动，将手轮输入的转动传递至差速端，大锥齿轮与输出轴的连接采用花键配合结构，保证扭矩传递的稳定性，各支撑脚座预留螺栓安装孔，可实现机构在基座上的固定。设计过程中重点验证了锥齿轮的传动比匹配，以及转向输入时的差速动作逻辑，通过三维装配的干涉检查功能，排查出轴系与支架的间隙问题并调整了轴段长度，最终模型完整还原了该差速转向机构的装配关系与动作原理，可用于机械原理教学演示、传动方案验证等场景。
