农用悬挂式开槽铲作业装置结构设计

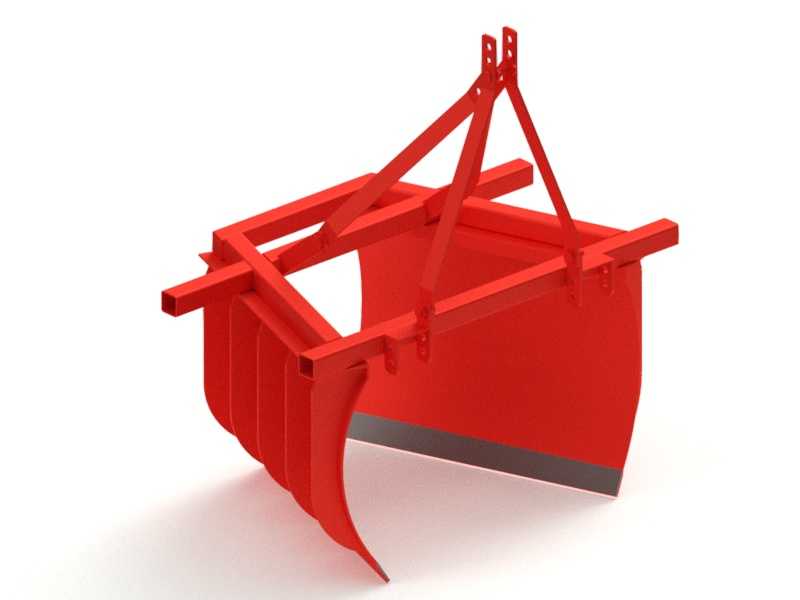

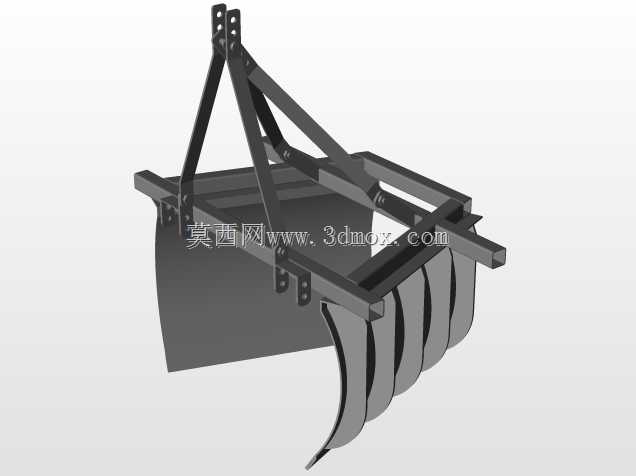

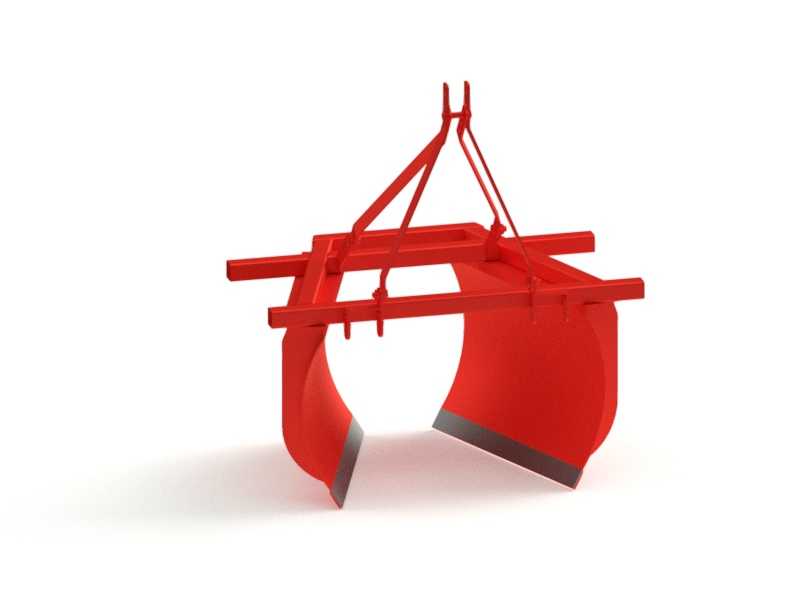

该开槽铲属于农用三点悬挂式作业部件，主要适配中小型轮式拖拉机后悬挂接口，可直接完成农田灌排沟槽开挖、垄间作业道整理、表层土壤剥离等作业，也可在小型土方施工场景中完成窄槽开挖、散料归集作业，替代人工开槽的低效作业模式，作业后槽壁规整度远高于人工修整效果，能大幅降低后续沟槽衬砌、管道铺设的人工修整工作量。从结构设计逻辑来看，整体采用框架式承载结构，上部的三角悬挂架直接匹配拖拉机后悬挂的三个挂接点，上挂点为可调式连接位，可根据作业深度需求调整挂接角度，下部两根横向承力梁作为主承载结构，既承担铲斗作业时的土壤反力，也作为整个装置的安装基准，所有受力节点均采用加厚角撑焊接，避免作业中受冲击载荷出现焊缝开裂问题。铲体部分采用弧形曲面设计，曲面曲率经过反复校核，作业时土壤可沿曲面顺畅抬升并向槽体两侧滑落，不会出现土壤粘附铲体导致作业阻力陡增的问题，铲刃部分采用分段式耐磨刃口设计，刃口通过螺栓固定在铲体下缘，磨损后可单独更换，无需整体更换铲体，能有效降低后期使用维护成本。安装边界方面，上部悬挂架的三个挂接点间距严格遵循农用拖拉机后悬挂的通用尺寸规范，下挂点横向间距为标准农用悬挂尺寸，上挂点调节行程覆盖常规作业深度的角度调整需求，整体作业宽度适配农田窄槽开挖的常用尺寸，作业深度可通过拖拉机悬挂升降系统在0到30厘米范围内无级调整，框架上部的横向加强梁既提升了整体结构刚性，也可在作业时起到刮平槽顶浮土的作用。实际作业过程中，该装置依靠拖拉机牵引力完成入土切削，弧形铲体将切削下的土壤导流至沟槽两侧，无需额外配备输土装置，结构简单故障率低，针对不同土壤质地，可通过调整上悬挂拉杆长度改变铲体入土角度，在黏重土壤作业时适当增大入土角可降低切削阻力，在沙壤土作业时减小入土角可保证槽底平整度，铲体侧面的竖向加强筋可避免长期作业后铲体出现侧向变形，保证开槽宽度的一致性。
