3D打印机用42mm步进电机结构建模

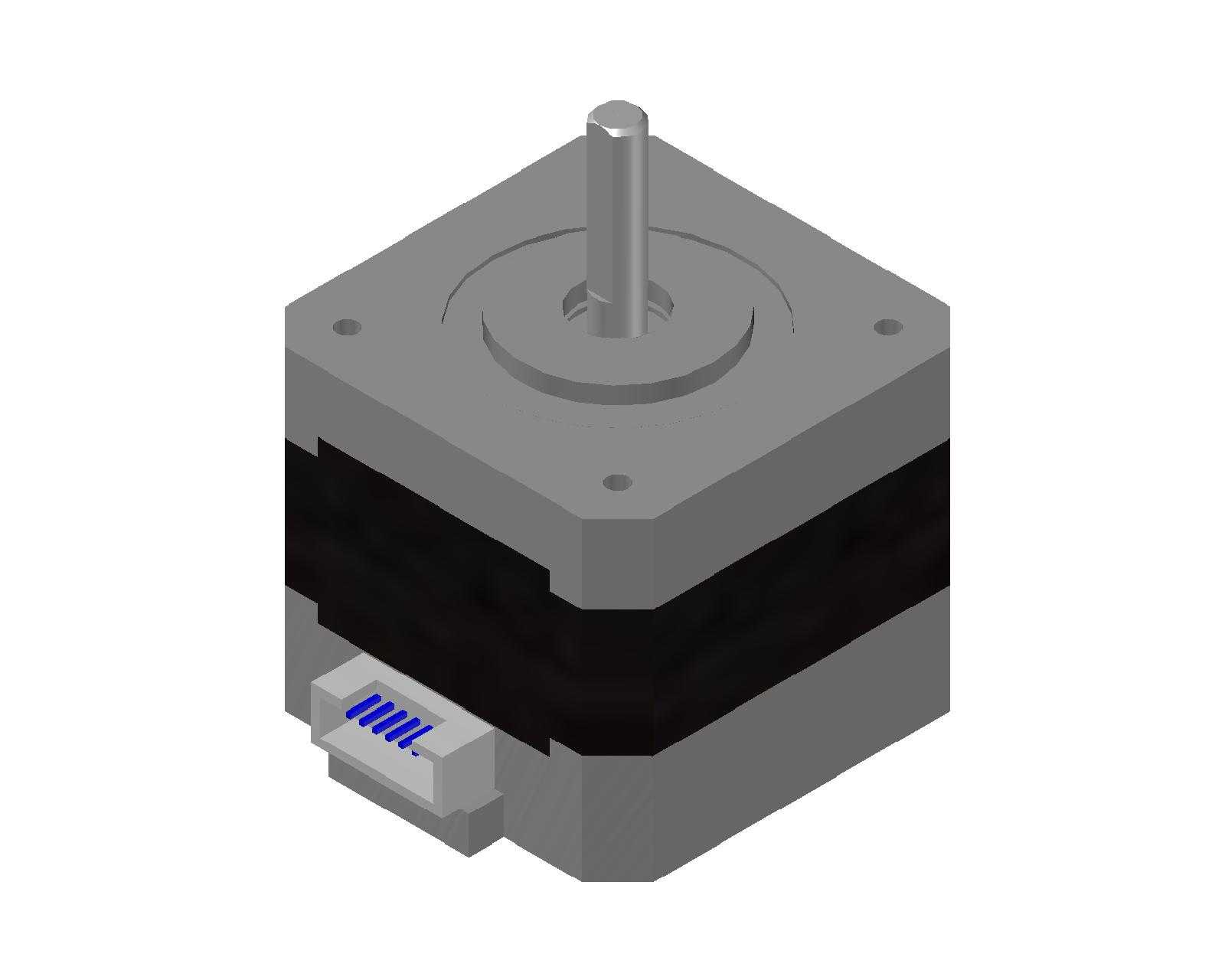

在桌面级FDM设备的运动轴选型中，42规格步进电机几乎是X/Y/Z轴以及挤出机构的标准配置，这个模型还原的正是这类方形法兰步进电机的完整外形与安装接口。从结构视角看，这类电机的核心价值在于开环控制下的低成本定位能力，不需要额外反馈元件即可按脉冲指令完成固定步距角的转动，配合同步带或丝杠就能把旋转运动转化为喷头、热床的直线位移，在负载惯量匹配合理的前提下，重复定位精度足以满足0.1mm级别的层厚打印需求。建模时首先要锁定的是安装边界：方形机座的法兰边长为标准42mm，四个安装孔呈对角分布，孔位间距、孔径以及轴伸直径、轴伸长度都必须严格对应实物，否则在设备总装时会出现孔位错位、联轴器无法装配的问题。模型中机身侧面的黑色段是定子绕组与机壳的包覆区域，前端的出轴带有D型切面，这个细节不能省略——它是紧定螺钉锁紧的受力位，直接关系到扭矩传递的可靠性，若建模时做成整圆轴，后续装配会出现周向打滑的隐患。机身尾部引出的接插件是绕组接线端，建模时保留了插槽的针脚布局与卡扣结构，方便在整机布线阶段核对线序，也能直观检查接插件与设备机架、走线槽是否存在干涉。从设计思路上讲，这类标准件的三维建模不需要复刻内部转子、定子的电磁结构，重点是还原外部所有装配相关的几何特征：法兰面的平面度区域、轴肩的定位高度、机身的最大外轮廓，这些尺寸直接决定电机装入设备后是否会与相邻的同步轮、机架型材发生碰撞。在实际应用场景里，除了桌面3D打印机，这类小扭矩步进电机也常见于小型数控雕刻机、自动化分拣工位的短行程滑台、桌面机械臂的关节驱动，选型时通常要根据传动机构的导程、运动部件重量计算所需保持扭矩，再匹配对应机身长度的型号。这个模型把电机的外部特征做了完整还原，包括法兰面上的安装沉孔、机身的分层质感、接插件的蓝色定位槽，在做设备总装干涉检查时，可以直接调入装配体，模拟电机装入支架后的空间状态，验证轴伸与联轴器的配合长度是否合适，接线端朝向是否便于插拔维护。需要注意的是，步进电机的发热会直接影响机身周边的热敏元件，建模时保留准确的机身轮廓，也能帮助设计者提前规划散热间隙，避免电机长时间运行后热量传导到同步带或临近的塑料结构件上。另外出轴的径向跳动基准、法兰安装面的定位基准在模型中都通过同轴、共面的约束做了还原，调入装配体后可以直接作为运动轴系的定位基准，不需要再额外建立参考基准面。对于做非标自动化小设备的结构工程师来说，这类标准外购件的精准三维模型，能大幅减少装配阶段的返工概率，也能在方案阶段就完成整机的空间布局校验，避免后期因为电机尺寸不符重新加工安装支架。
