实木双杆式木工划线标记工具结构

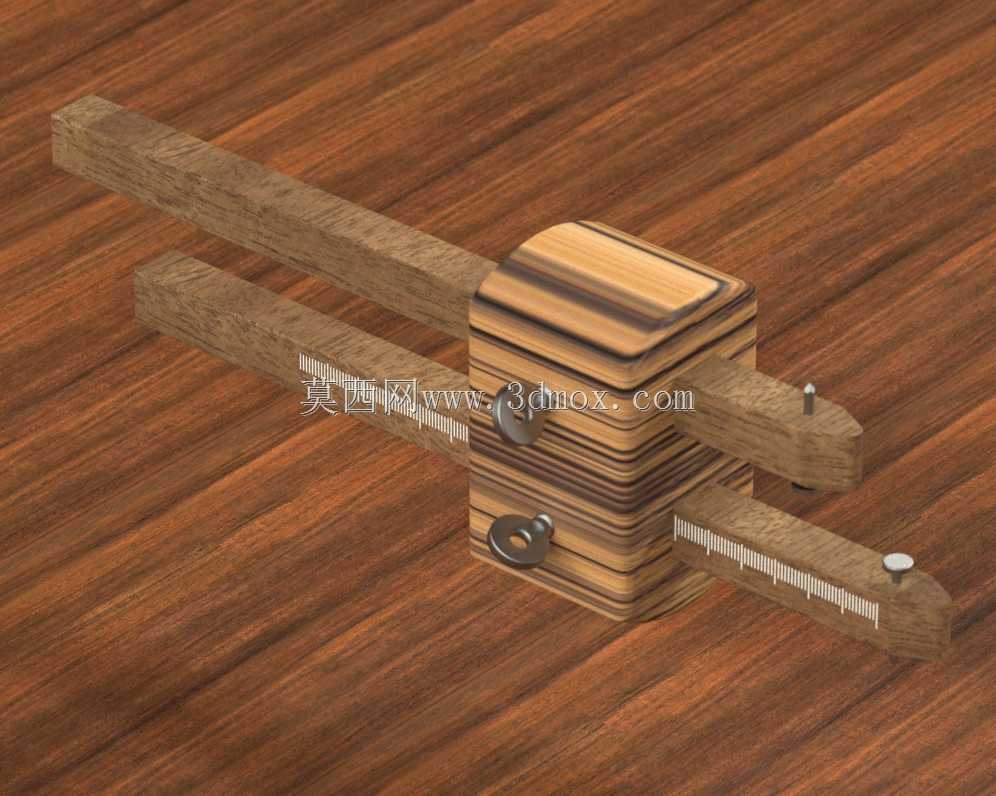

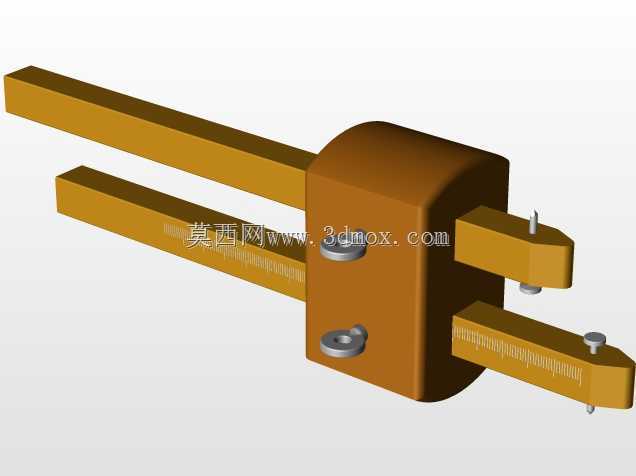

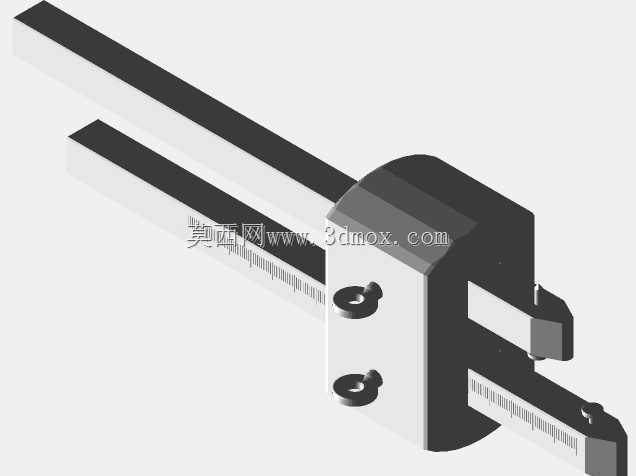

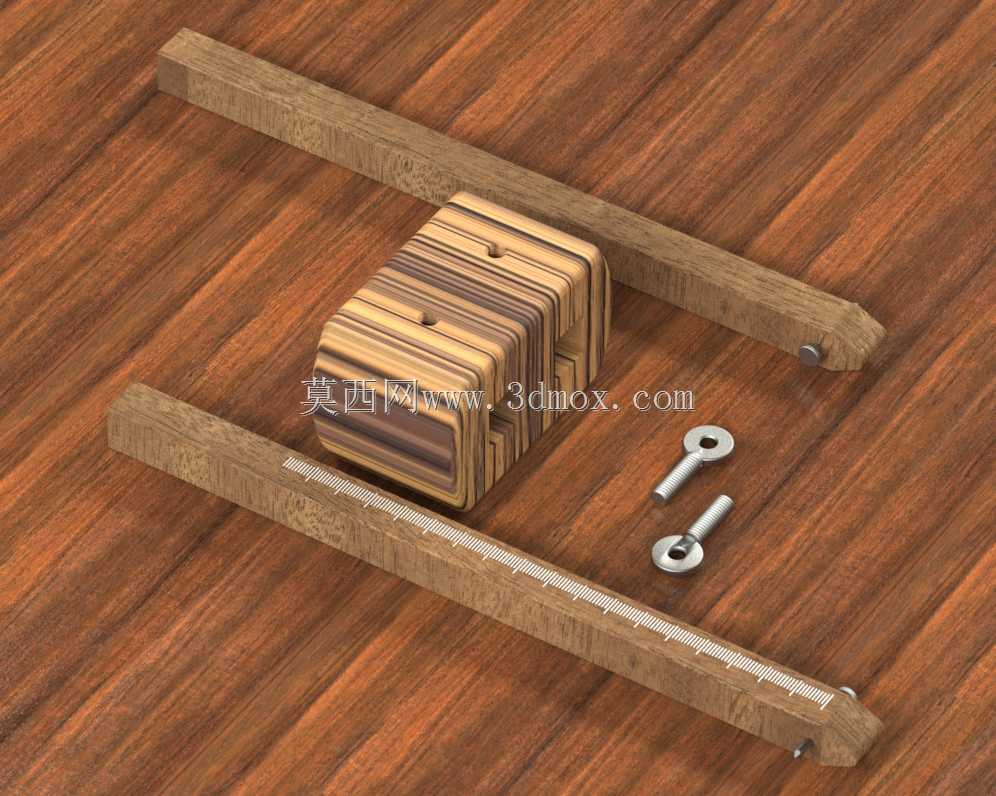

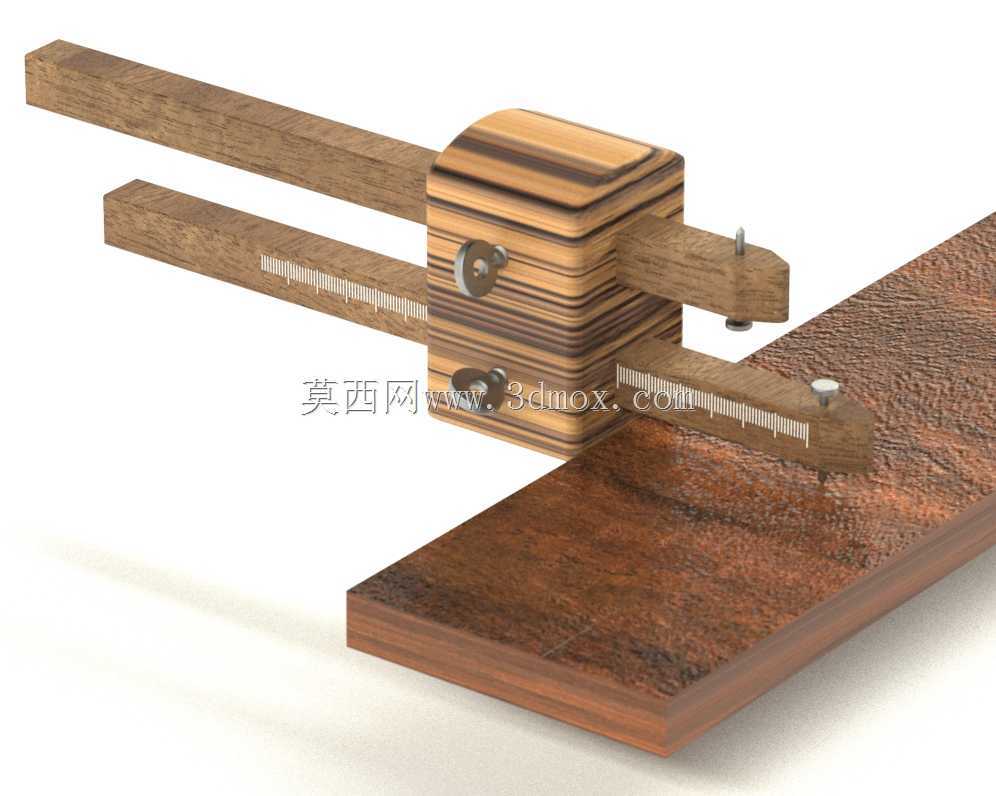

这款双杆式木工划线工具，是面向实木加工、细木作场景设计的手动标记器具，日常在木构件开料前的基准标定、榫卯加工前的轮廓画线、拼板作业的等距标记环节都有高频应用，相比传统单杆划线器，双杆结构可同时完成两条平行标线的绘制，大幅减少重复对位的操作步骤，降低多次调整带来的累积误差。从结构设计逻辑来看，主体滑动座采用层压实木材质，兼顾握持摩擦力与结构稳定性，滑动座上设置的两组锁紧旋钮，分别对应两根平行设置的木质划线杆，旋钮端面做了滚花处理，徒手操作时无需借助额外工具即可完成杆位锁紧，适配车间内徒手快速调整的作业需求。两根划线杆的杆身直接蚀刻有公制刻度，刻度线采用凹刻填色工艺，长期摩擦使用也不会出现刻度磨损脱落的问题，调整划线间距时可直接读取杆身刻度，无需额外借助钢直尺对位，单杆有效划线行程可覆盖常规木作加工0-150mm的常用间距范围，双杆独立锁紧的设计，也支持分别调整两端划线针的伸出长度，适配不同厚度板材的划线作业，避免划线针过长戳穿薄木板、过短无法在粗糙木面留下清晰标记的问题。划线端采用可拆卸式硬质钢针，钢针针尖做了磨尖处理，在硬木、软木甚至胶合板材表面都能划出清晰连续的细标线，钢针与杆端采用小过盈配合固定，长期使用针尖磨损后可直接拔出更换，无需整体更换划线杆，降低长期使用的耗材成本。滑动座与划线杆的配合面做了精细打磨，滑动时阻尼均匀无卡顿，同时不会出现过于松旷导致的走位偏差，无需额外加装导轨结构，依托实木本身的自润滑特性即可保证长期滑动顺畅。从安装与使用边界来看，该工具无需额外固定安装，握持滑动座即可在工件表面操作，整体重量控制在200g以内，长时间手持作业也不会产生明显的手部疲劳，可适配最小厚度3mm的薄木片、最大厚度80mm的实木板方作业，划线针伸出长度最大可调至5mm，即使在表面存在轻微凹凸的粗刨木料表面，也能保证针尖全程贴合木面，不会出现断线、标线偏移的问题。设计时特意将整体棱角做了圆弧倒钝处理，日常取放、操作时不会划伤手部，层压实木的主体结构也避免了全金属工具容易在木料表面留下磕碰凹痕的问题，非常适合精细木作、家具制作、木工实训等场景的日常标记作业使用。
