千分尺夹持固定测微计支架结构

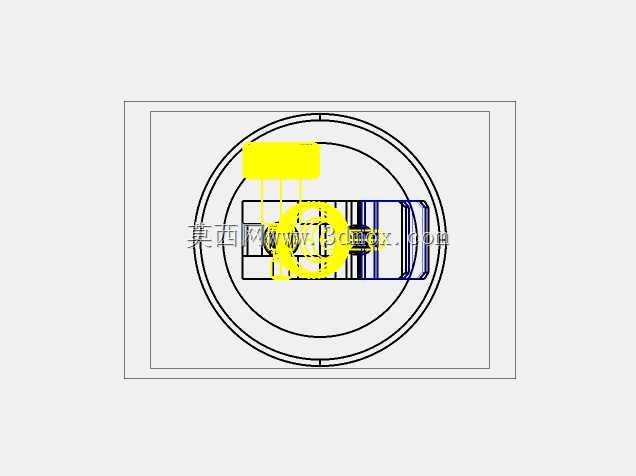

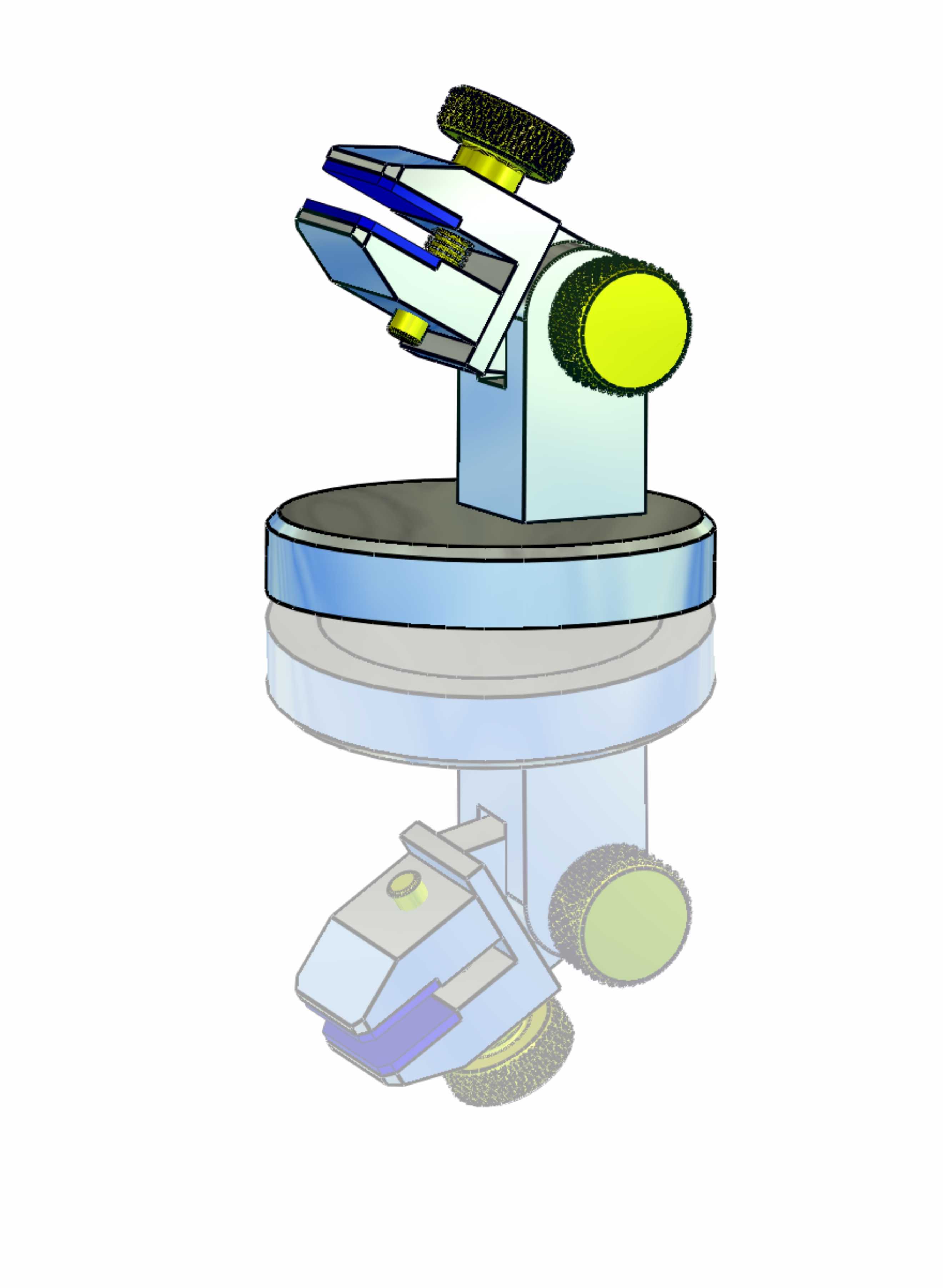

在精密计量检测工位上，这类测微支架是固定千分尺、解放操作人员双手的核心辅助工装，常布置在车间品检台、计量室校准工位，配合完成小尺寸零件的批量重复检测、测微头的固定调校作业，避免手持千分尺带来的施力不均、读数晃动问题，能有效降低长时间检测的操作疲劳，提升重复测量的数值一致性。从结构功能来看，支架底部设置圆形加重底座，依靠自重保证放置稳定性，底座接触面做平整处理，可直接放置在花岗岩检测平台或木质检验台面上，无需额外打孔固定，适配不同场地的快速布置需求。中部立柱采用竖直支撑结构，承担上部夹持组件的全部载荷，立柱与底座的连接位置做加强过渡，避免夹持测微设备后出现悬臂下垂、角度偏移的问题。上部夹持模块设置多组调节旋钮，分别对应夹持口径锁紧、俯仰角度微调、水平旋转定位三个功能，旋钮表面做滚花处理，操作人员佩戴薄劳保手套也能完成松紧调节，无需借助额外扳手工具。夹持开口可适配常规外径千分尺、测微头的夹持柄径，夹持接触面做软性贴合处理，避免锁紧时夹伤量具的金属外壳，同时保证夹持后无相对窜动，测量时不会出现量具移位。设计过程中优先考虑操作便捷性，将所有调节旋钮布置在操作人员易触碰的侧方与上方位置，调节时无需挪动支架或被检测零件，单手握持零件即可完成对位测量。支架的旋转调节结构带阻尼设置，调整到目标角度后可自动保持位置，不会出现自由下滑的情况，俯仰调节范围覆盖常用的水平测量、斜向测量角度，满足轴类零件、薄片零件、异形小零件的不同检测姿态需求。安装边界方面，底座直径控制在常规检验台的可用范围内，不会占用过多操作空间，整体高度适配操作人员坐姿检测的视线高度，读数时无需低头或抬臂过度，符合人体工程学的操作要求。夹持组件的行程范围可覆盖常用量程千分尺的安装需求，无需额外加装转接块即可完成装夹，对于不同柄径的测微量具，可通过调节锁紧旋钮的旋入深度适配，无需更换夹持配件。这类支架的结构没有冗余设计，所有部件都服务于量具固定、角度调节、稳定支撑三个核心功能，没有多余的装饰结构，整体刚性满足计量场景的使用要求，长期使用后不会出现结构变形、锁紧失效的问题，适合在生产现场的高频检测场景下长期使用。
