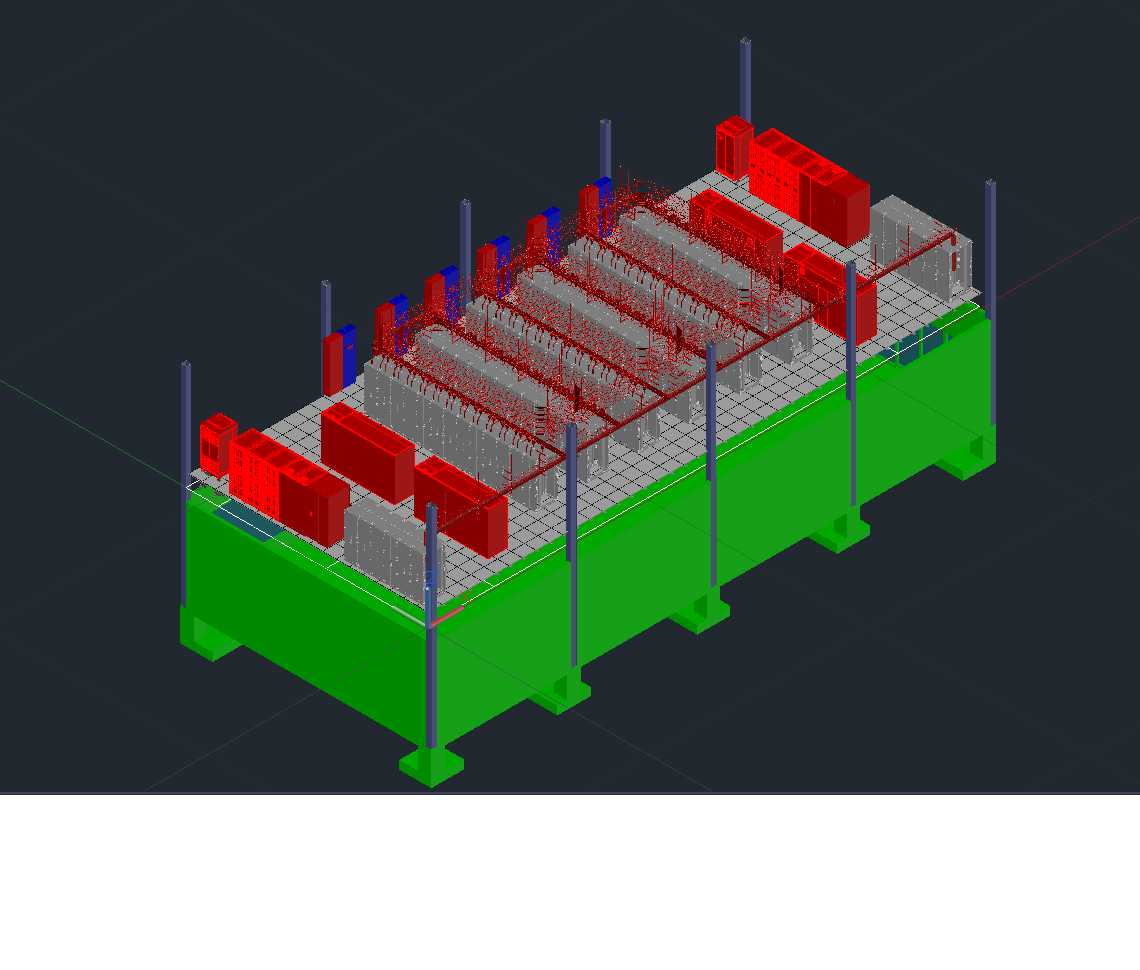

数据中心机房带管线布局三维结构

该三维结构还原了中型数据中心机房的核心承载区域布局，可直接用于机房前期规划阶段的方案校验、管线碰撞检查环节，适配企业级数据中心、边缘计算节点的建设前期设计参考场景。从结构组成来看，底部采用一体化绿色混凝土基座作为整体承载结构，基座底部预留了对应规格的安装支脚，支脚位置严格匹配建筑楼面的承重梁分布点位，安装时可直接将支脚落位于预埋承重钢板上，无需额外做楼面二次加固处理，基座顶面的平整度公差控制在2mm每米范围内，避免后续机柜安装出现倾斜偏差。基座上方的网格区域为架空防静电地板层，地板下方预留了15cm的走线空间，强电、弱电、冷却管线可在该层内分层排布，避免不同类型管线出现交叉干扰。沿基座长度方向排布的多组灰色机架为标准服务器机柜安装位，机架的安装孔位完全匹配19英寸标准机柜的固定尺寸，相邻机架之间预留了80cm的运维通道，满足设备进场安装、日常巡检、故障更换的操作空间需求，机架顶部设置了统一的理线架结构，可将服务器引出的网线、光纤、电源线规整梳理后接入顶部的走线槽。分布在机架周边的红色模块为UPS供电单元、精密空调送风单元以及高压配电柜模块，这类重型设备的安装位置直接对应基座下方的加密承重筋位，单点位承重可满足1.2吨的设备荷载要求，不会出现楼面沉降风险。顶部的蓝色立柱为机房的竖向支撑柱，同时整合了接地排、消防管线的竖向通道，所有金属机架、设备外壳均可通过就近的立柱接地排接入建筑接地网，接地电阻满足数据中心设计规范要求。红色的管线部分为冷却系统的供回水管路与消防气体灭火管路，管路走向沿机架顶部的走线槽分层布置，在每个机柜对应的位置预留了支管接口，可直接对接机柜顶部的冷却单元或者消防喷嘴，建模阶段已经完成了所有管线的碰撞检查，不存在管线与结构柱、设备、机架的干涉问题，施工时可直接按照该模型的管线坐标进行放线安装，减少现场返工量。整个结构的外形尺寸严格按照常规中型数据中心的模块单元设计，长度方向适配12组标准机柜的排布需求，宽度方向预留了双侧运维通道与辅助设备安装空间，整体边界可直接嵌入标准机房的柱网布局中，无需额外调整建筑结构尺寸。
