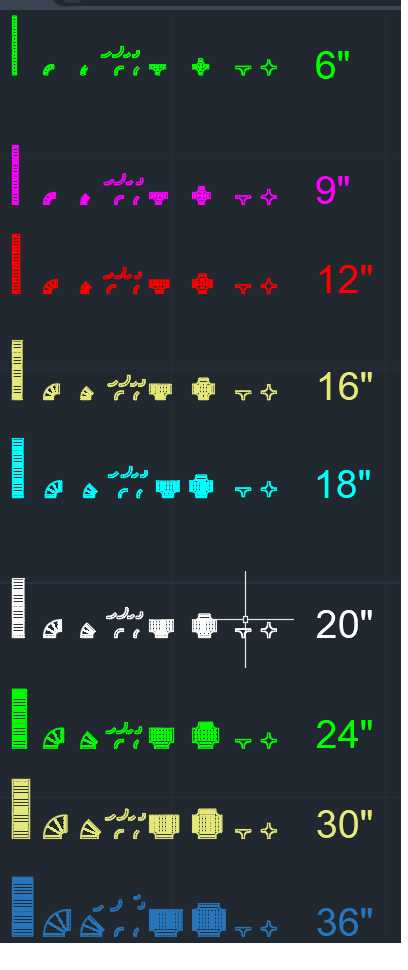

Z型冲孔底铝制托盘结构设计

　　在轻工制造、食品加工、电子元器件分拣这类对载具自重、清洁度有明确要求的生产场景里，铝制冲孔托盘的应用占比正在逐年提升，这次完成的Z型折边冲孔底铝托盘结构，就是针对流水线工位周转、物料沥水暂存、轻型工件规整存放的实际需求做的定向设计。先从实际使用的边界条件说起，这类载具最常出现的工况，是在皮带输送线、辊筒线之间流转，配合人工上下料或者轻型机械手抓取，所以首先要控制整体自重，选用铝合金板材做主体，相比同尺寸不锈钢托盘重量能降低40%左右，工人长时间搬取不会产生过重的劳动负荷，同时铝合金本身的耐腐蚀特性，在需要定期冲洗、接触弱腐蚀性清洗剂的食品分装、电子件清洗工位，不会像普通碳钢托盘那样出现锈渍脱落污染物料的问题。

　　结构上采用Z型折边的设计逻辑，不是随意做的造型弯折，首先是解决托盘堆叠的限位问题，常规平折边托盘堆叠时容易出现横向滑移，堆高超过三层就有倾翻风险，Z型的折边结构在堆叠时上层托盘的下沿可以刚好卡入下层托盘折边的限位台阶里，即使堆到五层高度，横向推拉也不会出现错位，在暂存区堆码时能有效利用垂直空间，不需要额外增加堆叠定位辅件。其次Z型折边相当于在托盘四周做了一圈加强筋结构，不需要额外焊接加强筋，就能让1.2mm厚度的铝板托盘，在均匀承载15kg物料的时候，底板中心挠度控制在2mm以内，不会出现中部塌陷导致物料滑落的问题，折边的高度设置为25mm，既可以防止直径5mm以上的小型零件从侧边滑落，又不会因为折边过高导致机械手抓取时夹爪行程不足。

　　底板的冲孔设计是整个结构的核心功能部分，冲孔采用长圆形孔阵列排布，孔距设置为12mm，孔的宽度为4mm，这个尺寸是经过多轮工况验证的：如果孔宽过大，放置小型电子引脚、小规格螺丝的时候容易出现卡料或者漏料的问题，孔宽过小的话，沥水、通风的效果会打折扣，在清洗工位使用时，冲洗后的水渍可以在10秒内完全从孔位排净，不会在托盘底部积水留渍；在烘干工位使用时，热风可以从底部孔位直接穿过物料层，相比实心底板托盘，烘干效率能提升30%左右。冲孔的翻边方向统一向下，这样托盘内表面没有毛刺凸起，不会刮伤工件表面或者划伤操作人员的手套，向下的翻边同时也能提升底板的整体刚度，抵消部分冲孔带来的板材强度损失，不需要额外增加底板厚度就能满足承载要求。

　　安装和适配边界上，托盘的外部长宽尺寸严格匹配常规400mm宽的皮带输送线，两侧预留10mm的间隙，不会在输送过程中出现卡边的情况，底部设置有四个定位凹槽，刚好可以和输送线上的定位销配合，在机械手取料工位能够实现精准定位，重复定位精度控制在0.5mm以内，不需要额外增加视觉定位就能满足轻型机械手的抓取要求。托盘的四个角做了R10的圆角处理，避免尖锐直角在周转过程中磕碰设备外壳或者划伤操作人员，折边的接缝处采用满焊打磨处理，没有卫生死角，在食品加工场景使用时不会积存食物残渣，清洁时可以直接用高压水枪冲洗，不需要额外的缝隙清理步骤。

　　从设计思路的角度来说，这类工业载具不需要做多余的装饰性结构，每一处弯折、每一个孔位的参数都要对应实际使用的需求，比如之前接触过的同类产品，有的为了提升承载盲目增加板材厚度，导致自重过大工人搬运困难，有的冲孔尺寸随意设置导致卡料漏料，还有的折边没有做限位结构导致堆码倾翻，这次的设计就是把这些实际使用中遇到的问题逐一在结构上解决，没有冗余的设计元素，所有结构特征都服务于实际工况的使用需求。在材料选择上选用的是5052系列铝合金，相比普通的1系铝板，抗疲劳强度更好，在反复周转、频繁堆叠的使用场景下，折边位置不会出现裂纹，正常使用工况下的使用寿命可以达到3年以上，不需要频繁更换载具，能够有效降低生产环节的载具采购成本。另外托盘的表面采用阳极氧化处理，氧化膜厚度控制在10μm，表面硬度可以达到HV200以上，日常使用中被金属工件刮擦不容易留下明显划痕，长期使用也不会出现表面氧化发黑的问题，能够保持整洁的外观，符合生产现场的5S管理要求。
