钣金结构电气开关防护箱体设计

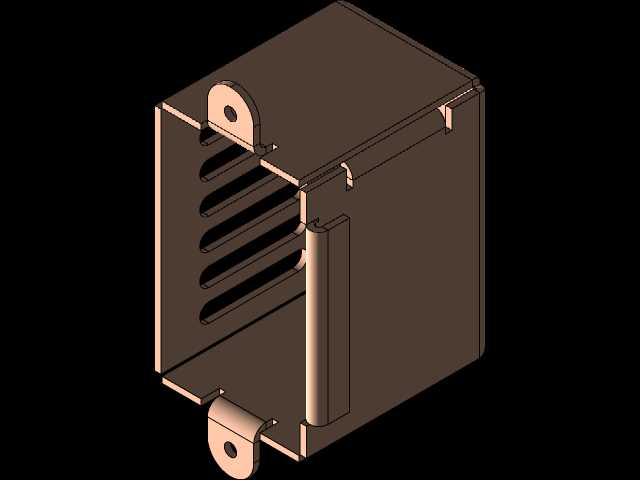

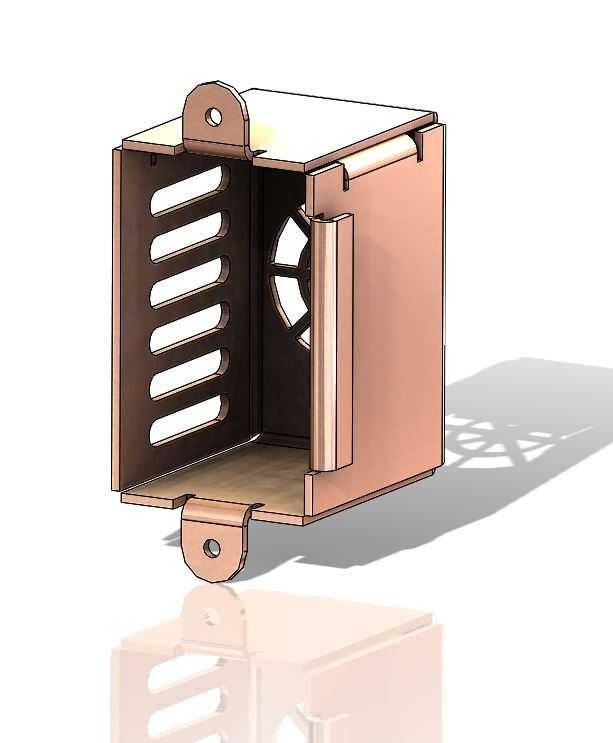

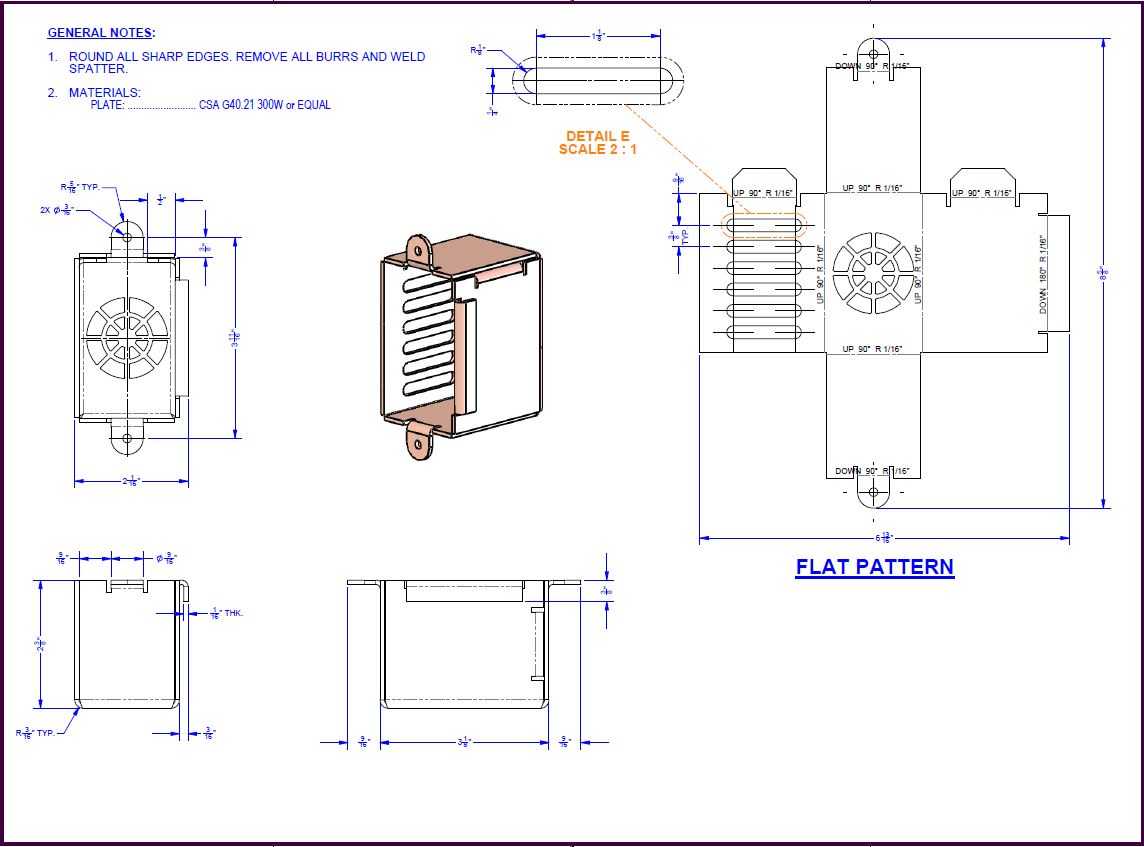

这款钣金开关箱体主要应用于低压电气回路的终端控制场景，常见于小型设备控制柜内部、工业现场分布式接线点位、民用建筑配电支路等位置，核心作用是为内置的开关元件、小型接线端子提供物理防护，同时隔绝外部粉尘、飞溅碎屑对电气元件的侵蚀，避免人员误触带电部件引发安全事故。从结构设计来看，整体采用一体折弯成型的钣金壳体，侧边设置多道平行的通风格栅，既可以保证内置元件工作时的热量自然散出，又能阻挡大尺寸异物进入箱体内部，格栅的折弯角度经过反复校核，在保证通风面积的同时兼顾壳体的结构刚度，避免钣金壁厚较薄导致的侧边形变问题。箱体上下两端延伸出带安装孔的固定耳，安装孔位的中心距匹配常规电气安装导轨的固定尺寸，既可以通过螺栓直接固定在设备安装板上，也能适配标准卡轨的快速安装需求，安装耳与主体壳体采用一体折弯衔接，没有额外焊接工序，减少加工环节的形变误差，同时保证安装位的承重能力，避免长期使用后固定位开裂。箱体开口侧设置了配套的门板铰接位，预留的转轴安装槽可以直接卡装配套的金属门轴，门板闭合后与箱体侧边的翻边贴合，形成简易的迷宫密封结构，能够阻挡大部分飞溅的切削液、粉尘进入箱体内部，门板内侧预留了标签粘贴位，方便运维人员标注回路信息。设计过程中优先考虑钣金加工的工艺性，所有折弯边都预留了合理的折弯止裂口，避免折弯时出现材料撕裂的问题，壳体内部的边角位置都做了压平处理，没有尖锐的毛刺凸起，方便后期内部元件的安装布线，不会划伤线缆绝缘层。箱体内部的净空间尺寸经过测算，刚好可以容纳常规的小型断路器、隔离开关以及配套的接线端子，不会出现空间冗余过大导致的材料浪费，也不会因为空间局促导致接线操作困难，侧壁预留的穿线孔位置匹配常规线缆的走线方向，减少布线时的线缆弯折角度，降低线缆损伤的概率。整体结构没有复杂的曲面特征，所有特征都可以通过常规的激光切割、数控折弯工序完成，不需要额外的冲压模具，适合小批量定制化生产，表面处理可以根据使用场景选择喷塑、镀锌或者氧化处理，适配不同腐蚀等级的使用环境。
