桌面级小型数控雕刻机三维结构设计

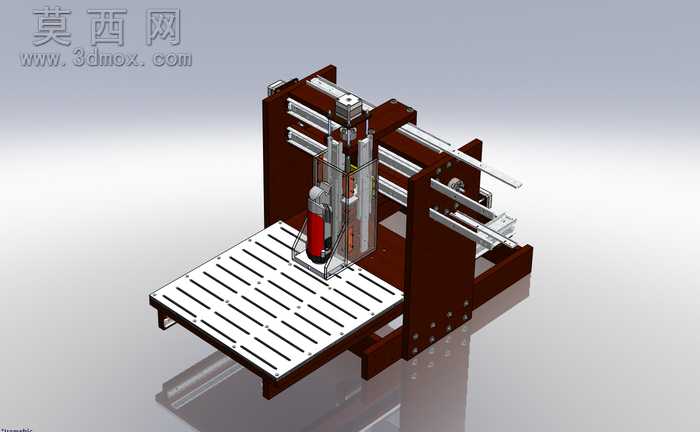

本模型为桌面级小型数控雕刻机的完整三维结构设计，采用SolidWorks完成全参数化建模，所有零部件均按照实际加工装配的尺寸比例构建，模型完成度高，可直接用于结构验证、装配干涉检查以及后续的工程图导出。从整体结构来看，该雕刻机采用经典的龙门式动梁布局，底部为带T型槽的铝合金工作台面，台面的T型槽结构可灵活适配不同规格的夹具，满足不同尺寸工件的装夹固定需求，工作台下方设置有加强筋结构，有效提升加工过程中的台面刚性，减少切削振动对加工精度的影响。传动系统部分，X、Y、Z三个运动轴均采用直线光轴搭配线性轴承的导向结构，配合滚珠丝杠实现精准的进给传动，其中Z轴垂直方向搭载雕刻主轴单元，主轴采用夹头结构可适配不同规格的雕刻刀具，能够完成木材、塑料、软金属等多种材质的铣削、雕刻加工。模型在建模过程中对所有零部件的材质进行了区分设置，机架部分采用碳钢材质的棕褐色金属质感，工作台面、导轨、丝杠等运动部件采用铝合金与轴承钢的金属材质表现，主轴外壳、防护部件则对应工程塑料与透明防护材质，渲染效果真实还原了设备的实际外观质感。设计过程中充分考虑了小型桌面设备的装配合理性，所有紧固件、连接件均按照标准件规格建模，各运动轴的行程限位、安装基准都做了明确的结构预留，既保证了设备运动的流畅性，也兼顾了后期维护、零部件更换的便利性。整体结构紧凑，占地面积小，适合个人DIY、小型加工坊以及教学演示场景使用，模型完整还原了从机架搭建、传动组件安装到主轴固定的全流程结构，能够为同类小型数控加工设备的设计开发提供可靠的结构参考。
