双缸高压空气压缩机组结构设计方案

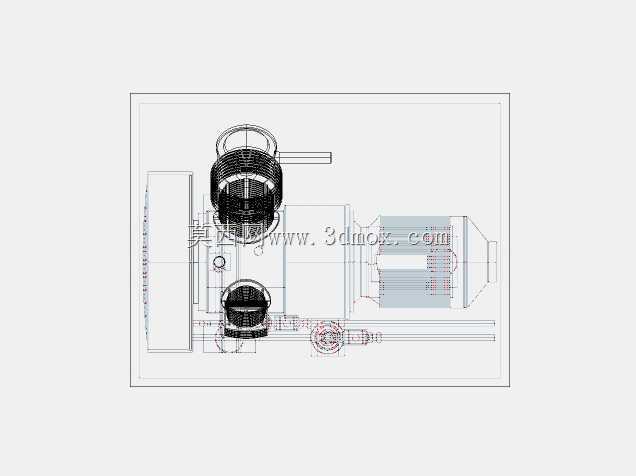

在工业气动系统的动力供给环节，高压空气压缩机是核心的气源发生装置，这套双缸结构的高压空压机设计，覆盖了从常规工业车间气动工具供能、压力容器气密性检测、高压气动执行机构驱动到特殊工况下的压缩空气储备需求，区别于普通低压空压机，其输出压力等级可满足中高压气动回路的使用要求，在机械加工车间的气动夹具供能、汽修场景的高压气动工具驱动、管材气密性试压作业中都能适配。从结构设计逻辑来看，这套机组采用电机与压缩缸体直连的集成式布局，将驱动电机、两级压缩缸体、散热管路、进气过滤组件、输出接口整合在同一安装基座上，省去了冗余的传动连接结构，既压缩了整机的安装占地空间，也减少了传动环节的能量损耗。两个立式布置的压缩缸采用错位排布，一缸负责一级进气压缩，将常压空气初步升压后送入中间散热管路冷却，再进入二级缸完成最终高压压缩，这种两级压缩的结构能有效降低单缸压缩比，避免缸内温度过高导致的润滑失效、密封件老化加速问题，同时缸体外壁设计的环形散热鳍片配合机组运行时的自然气流，可带走压缩过程产生的大部分热量，无需额外配置复杂的强制水冷系统，降低了日常维护的复杂度。安装边界方面，整机基座采用标准化地脚安装孔位设计，横向安装尺寸适配常规工业设备安装台架，输出接口采用通用标准管螺纹，可直接对接车间现有压缩空气管路，无需额外制作转换接头；进气侧预留了空气滤清器的安装空间，可根据使用场景的粉尘浓度适配不同过滤精度的滤芯，避免杂质进入缸体造成活塞、缸壁的磨损。在功能设计上，机组的管路布局充分考虑了运维便利性，泄压阀、压力检测接口都布置在机身外侧易操作的位置，日常巡检时可直接读取输出压力、手动操作泄压，无需拆解机身护板；缸体与电机的连接位置设计了定位止口，装配时可快速完成同轴度校准，降低装配难度，也能减少运行过程中因同轴度偏差产生的振动和噪音。这套结构设计在建模时完整还原了各部件的装配关系，从活塞的往复运动行程、曲轴的传动结构到外部管路的走向都做了等比例还原，可直接用于气动系统的方案选型展示、机组结构的教学演示，也能作为同类压缩设备改型设计的结构参考，帮助设计人员快速评估安装空间、对接外部管路接口，提前规避装配干涉问题。
