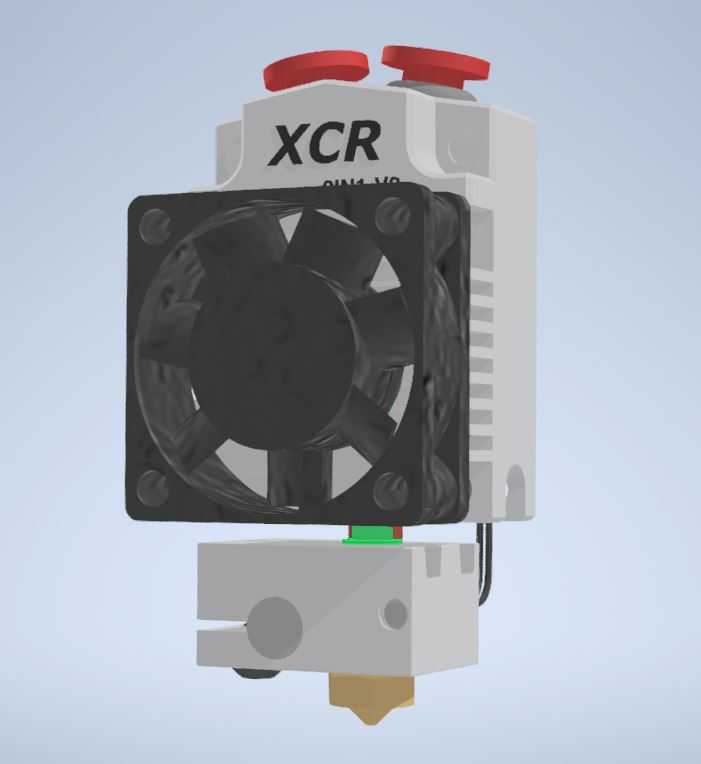

XCR二合一热端挤出打印组件结构

该双进料热端组件主要面向桌面级FDM熔融沉积成型设备的多材料打印场景，可同时装载两种不同属性的打印耗材，无需手动更换耗材即可完成双色打印、可溶性支撑材料搭配主体材料打印等作业，在小批量定制件生产、教学实训设备改装、创客原型制作场景中应用广泛，能够有效减少换料停机时间，降低多色打印过程中的耗材残留混色问题。组件整体采用模块化堆叠设计思路，从顶部进料端到底部喷嘴依次设置进料固定座、散热段、加热熔融段、喷嘴固定结构，侧置的轴流散热风扇直接对准散热鳍片区域，通过强制风冷将热量阻隔在加热块以上区域，避免耗材在喉管内提前软化膨胀造成堵料故障。顶部的两个红色调节旋钮分别对应两路进料的压紧力度调节，可根据不同耗材的直径公差、硬度特性调整送料轮对耗材的压紧力，适配PLA、ABS、PETG、TPU等不同硬度与熔融温度的耗材，避免压力过大造成耗材碎屑卡滞、压力过小导致送料打滑的问题。安装边界方面，组件背部预留了标准的2020铝型材安装槽位，可直接适配多数桌面级3D打印机的X轴滑台安装孔位，整体横向安装尺寸控制在单路热端的1.4倍左右，不会过度占用X轴运动空间，避免打印行程被过度压缩；散热风扇采用标准40mm轴流风扇规格，接线端子为通用的XH2.54接插件，可直接对接多数打印机主板的风扇供电接口。加热块采用一体式双路进料熔融腔设计，两路耗材在熔融腔内可实现独立出料，配合打印头的抬升切换结构可避免非工作状态的喷嘴漏料蹭脏打印件表面；喉管部分采用不锈钢内衬聚四氟乙烯的复合结构，既保证了结构强度，又能降低耗材输送过程中的摩擦阻力，减少送料阻力波动对打印精度的影响。喷嘴部分采用通用的M6螺纹接口，可根据打印精度需求更换不同口径的喷嘴，适配0.2mm到1.0mm区间的常用喷嘴规格，满足精细模型打印与大流量快速打印的不同需求。组件的走线槽集成在主体结构侧面，加热棒、热敏电阻、风扇的线路可沿侧边线槽规整排布，避免运动过程中线路与机架剐蹭造成线路磨损或运动干涉。
