改良版鸡蛋掉落防护支撑结构

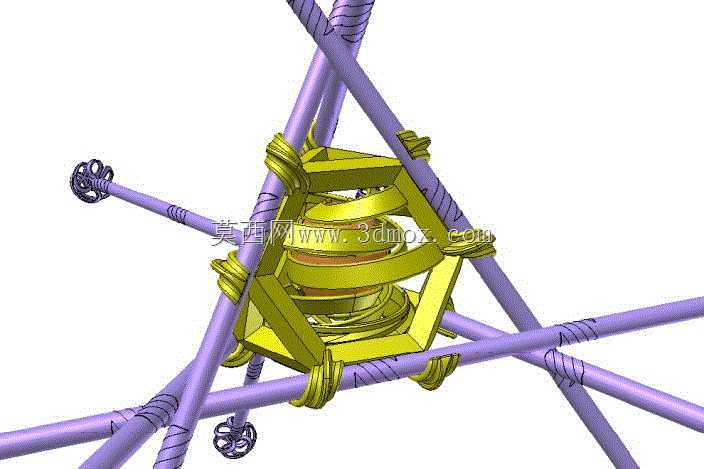

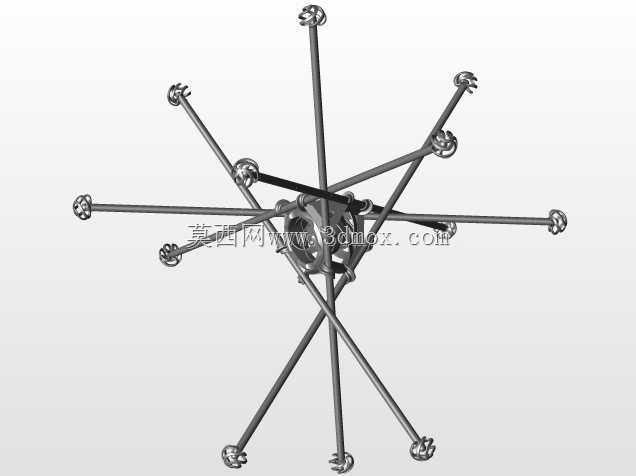

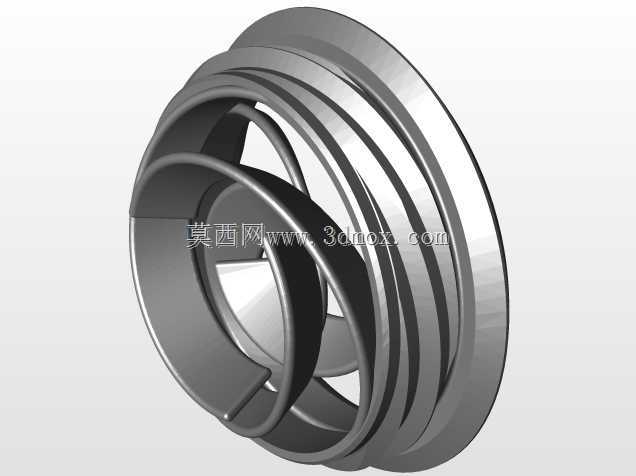

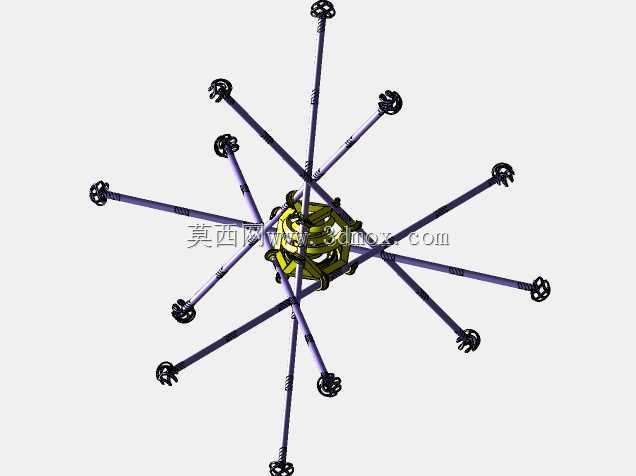

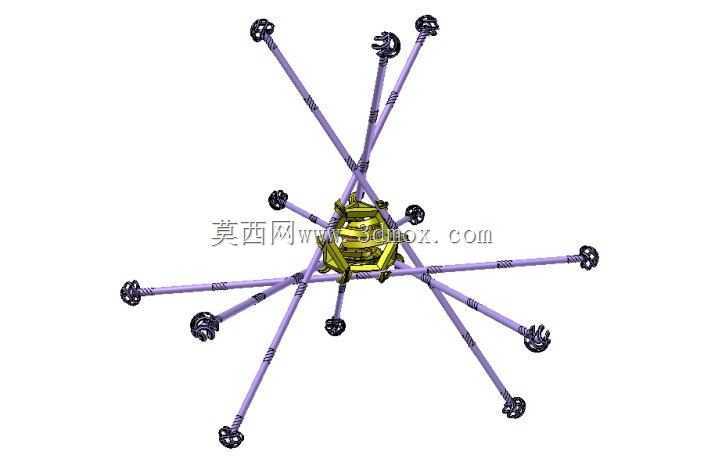

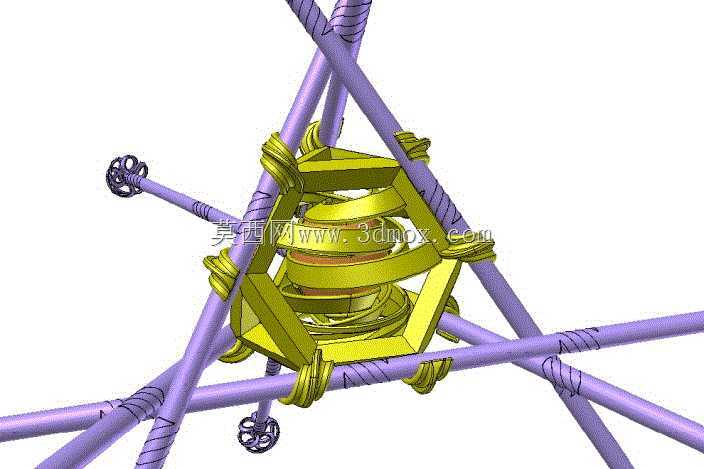

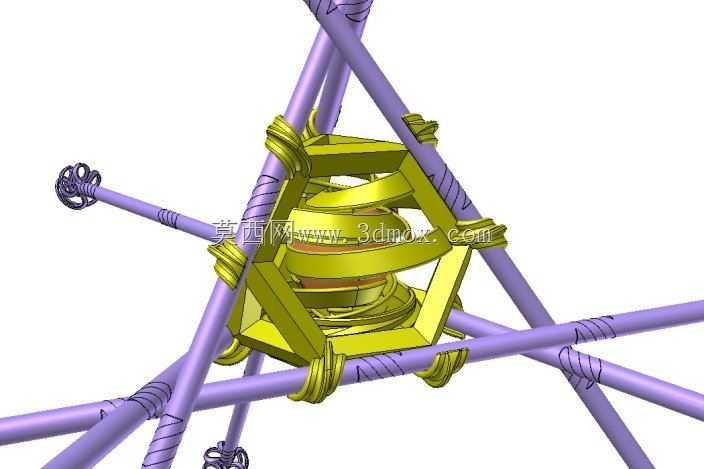

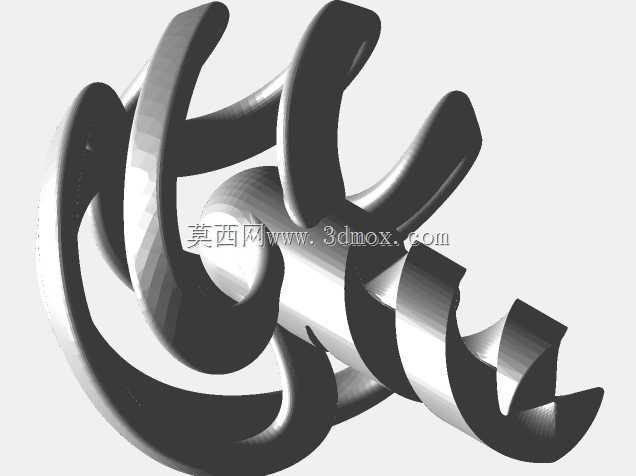

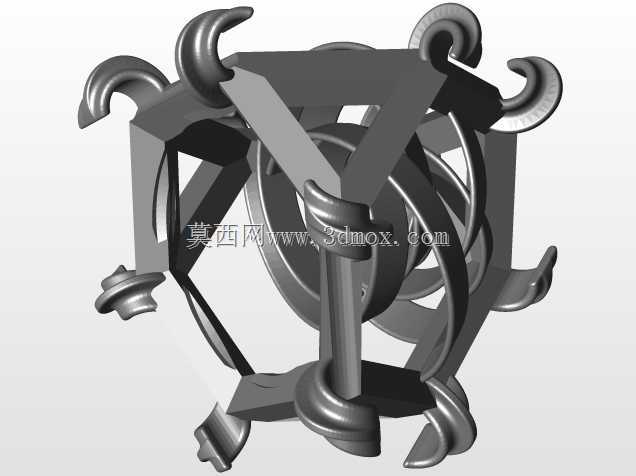

这套防护支撑结构的核心应用场景，是面向高空鸡蛋掉落挑战的落地缓冲防护需求，可直接通过熔融沉积成型工艺加工制作，适配常规桌面级3D打印设备的加工行程，无需额外添加支撑结构即可完成整体打印。从结构设计逻辑来看，整体采用多杆空间交错的桁架式布局，六根主支撑杆沿空间正四面体棱边方向延伸布置，杆径经过针对性加粗优化，相比初代方案提升了32%的杆部截面惯性矩，能够在落地瞬间将接触点的冲击载荷快速分散到整个框架结构上，避免局部应力集中导致杆体断裂。核心承载区域采用双层嵌套式笼型结构，内层设置多圈环形缓冲肋条，与外层正六边形框架通过周向均匀分布的八个弹性连接爪相连，连接爪位置做了圆弧过渡处理，没有尖锐应力集中角，鸡蛋放置在内层腔体中时，环形肋条与鸡蛋曲面形成多点柔性接触，不会出现硬接触硌破蛋壳的问题。主支撑杆的末端设置了球形缓冲端头，端头表面带有螺旋状的卸力槽，落地时端头首先接触地面，螺旋槽结构可以通过微小的形变吸收第一波冲击能量，同时避免杆端直接戳入地面造成结构卡滞。从安装边界来看，整体结构的最大外接圆直径控制在220mm范围内，高度为190mm，内层鸡蛋容纳腔的直径适配50-65mm的常规食用鸡蛋尺寸，放置鸡蛋时无需额外绑定固定，直接将鸡蛋卡入内层环形肋条的限位位置即可，腔体内部预留了2mm的间隙，避免打印件的尺寸误差导致鸡蛋无法放入。结构所有杆件的连接节点都做了加厚包边处理，节点位置的壁厚比杆身壁厚厚1.5mm，能够承受落地时多方向载荷的复合作用，避免节点处出现脆性断裂。在实际使用过程中，这套结构可以承受从10米左右高度自由落体到硬质水泥地面的冲击，外层桁架先通过自身的形变卸除大部分冲击能量，剩余的冲击力传递到内层笼体时，已经被削弱到不会导致蛋壳破损的阈值范围内，连接爪的弹性形变还能进一步抵消残余振动，避免鸡蛋在腔体内部出现二次碰撞。设计过程中特意规避了薄壁悬空结构，所有倾斜杆件的最小打印角度都大于45度，打印时不需要添加额外的支撑材料，打印完成后仅需去除底部的打印 raft 层即可直接使用，没有需要二次装配的分体零件，整体一体化成型的结构强度比分体拼接结构高出40%以上，不会出现落地时拼接位置松脱解体的问题。
