直角弯插式D-SubPCB板装连接器

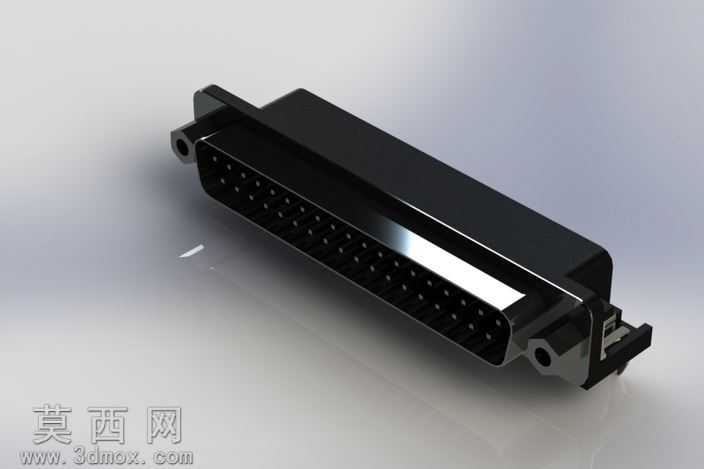

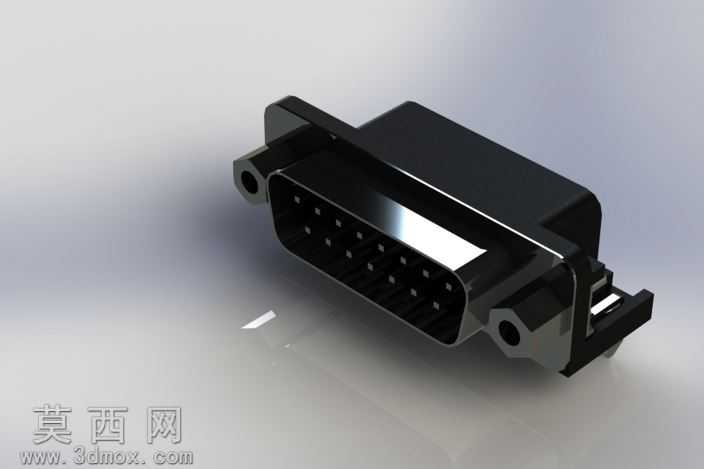

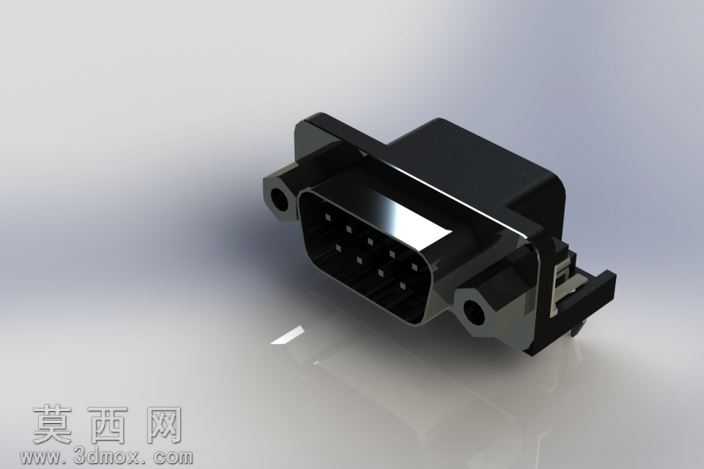

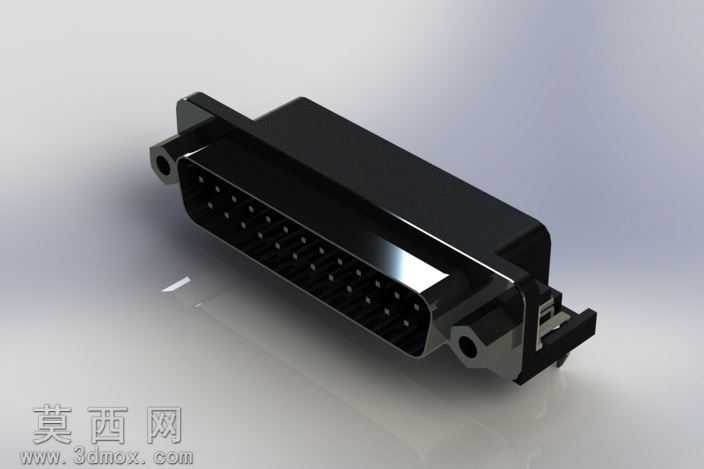

本作品为适配PCB板安装的直角型D-Sub连接器三维模型，建模阶段基于D-Sub连接器的行业通用尺寸规范搭建基准框架，首先绘制公端插针的排布基准面，按照9针、15针、25针、37针四种标准针位配置分别建立插针阵列特征，每根插针的直径、伸出长度、折弯角度均匹配PCB板插装的工艺要求，插针尾部做平直处理以适配波峰焊工序的焊接需求。主体绝缘基座采用实体拉伸结合切除特征完成建模，基座前端的D型定位凸台严格遵循标准接口的防呆尺寸，两侧的安装固定耳预留螺丝过孔，孔位同轴度公差控制在合理范围内，确保安装时可与面板或PCB板的固定孔精准对位。直角折弯的壳体结构采用抽壳特征构建，壳体壁厚均匀一致，内壁设置定位筋条用于固定插针组件，避免插针在插拔过程中出现偏移松动。材质渲染阶段，绝缘基座与外壳部分赋予黑色哑光工程塑料材质，调整材质的粗糙度参数模拟PA66加纤塑料的细腻磨砂质感，金属插针部分赋予镀镍金属材质，调整反射参数还原金属镀层的柔和光泽，固定耳的金属嵌件赋予不锈钢材质，区分不同部件的材质视觉差异。模型结构设计充分考虑PCB板装的实际使用场景，直角出线的结构可有效降低设备内部的走线空间占用，插针与基座的配合间隙按照实际装配公差设置，既保证插针的固定强度，也预留了生产装配的合理余量。建模过程中对所有特征做参数化关联，修改针位配置时仅需调整阵列参数即可快速生成对应规格的模型，无需重复绘制基础特征，模型的所有边角均做合理的圆角处理，还原实际注塑零件的工艺特征，不存在尖锐直角等不符合生产实际的结构，整体模型可直接用于整机装配的干涉检查、结构布局验证，也可作为产品宣传的渲染素材使用。
