PENCOM内嵌铜质螺母安装配套工装

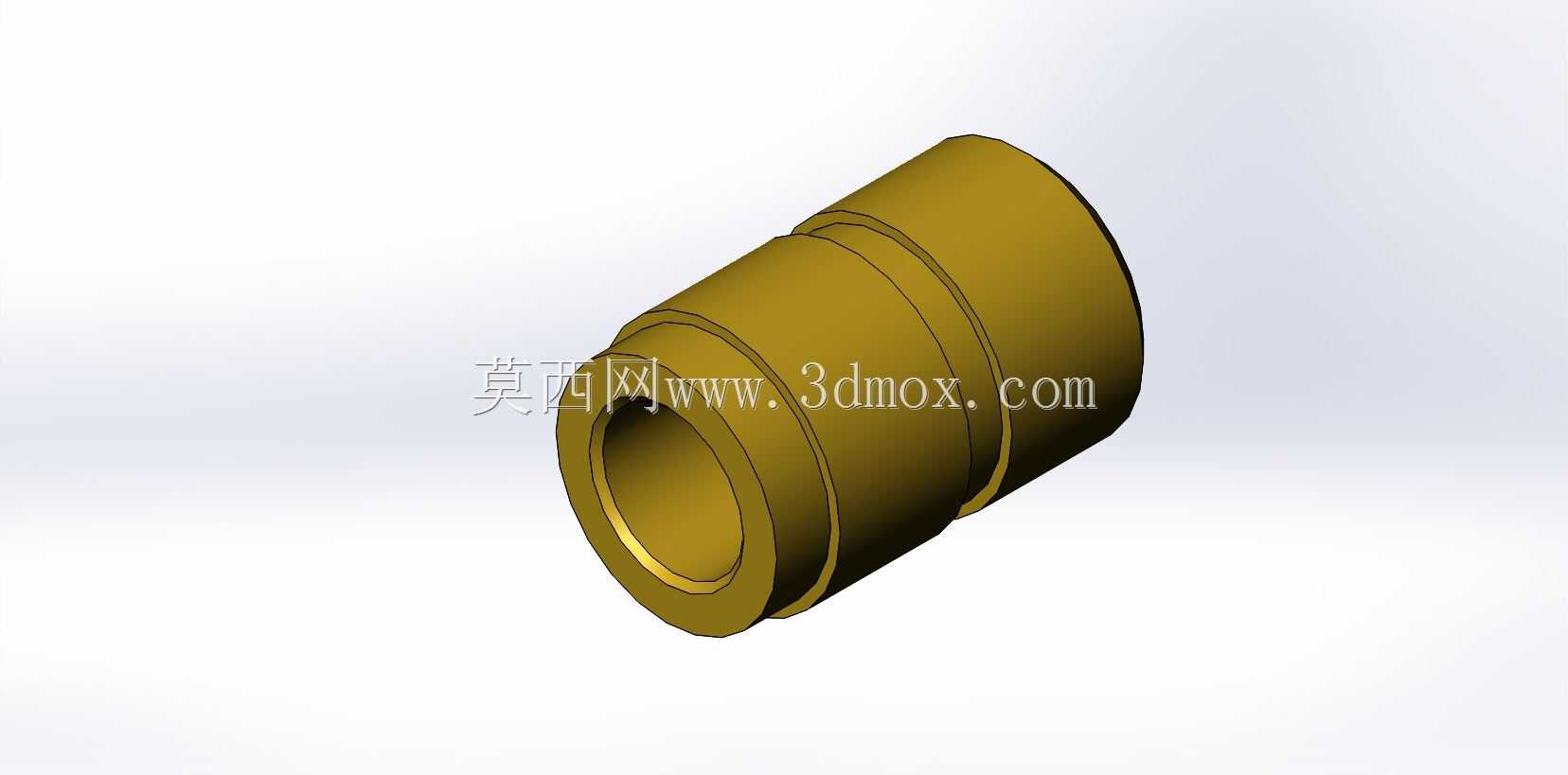

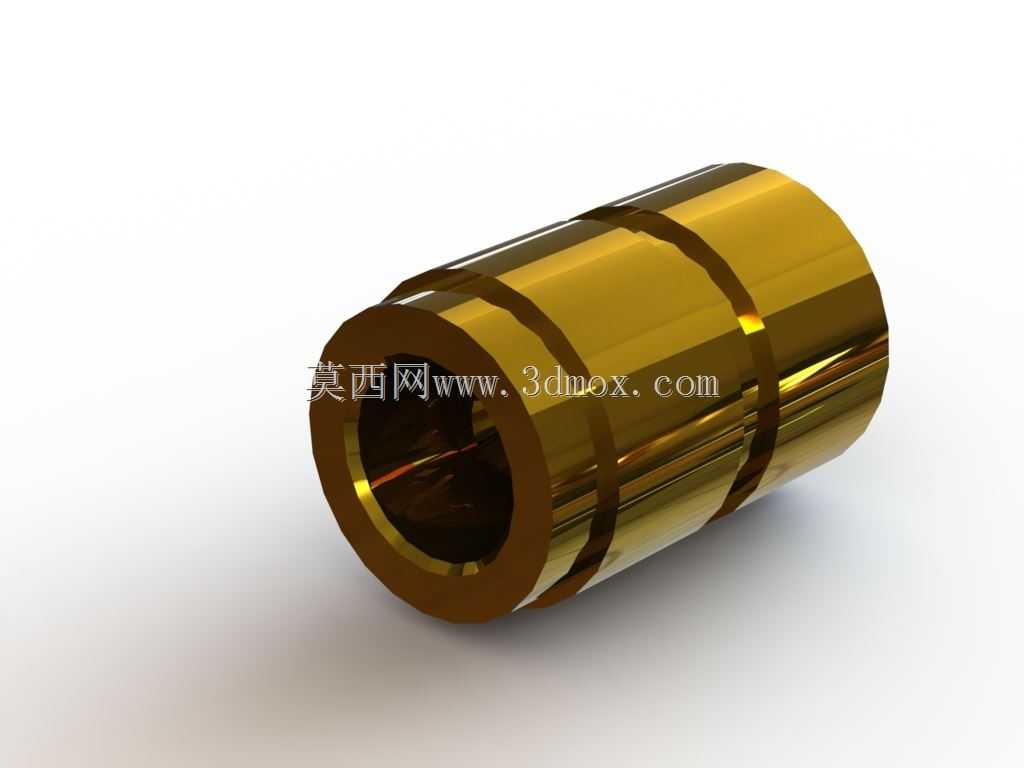

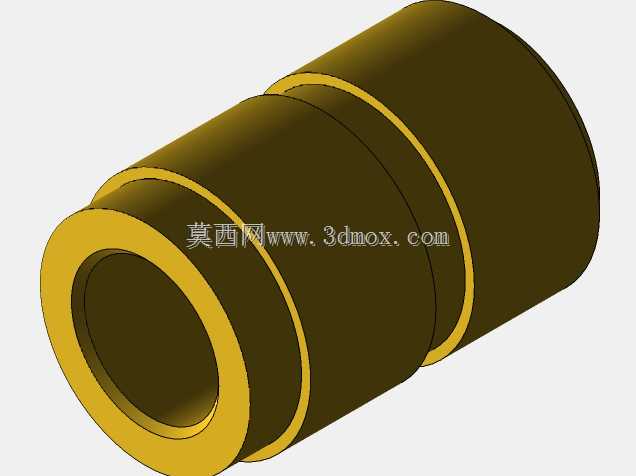

　　在通讯类消费电子、小型工控终端的壳体组装工序里，塑胶壳体预埋铜螺母的压装环节，一直是影响组装良率的关键工位，这款针对PENCOM系列Nutsert嵌装螺母设计的配套工装，正是为了解决小尺寸铜螺母压装时的同轴度偏差、压入深度不均、螺母歪斜卡滞等常见问题开发的。从结构形态上看，该工装整体为阶梯轴套类构型，主体采用黄铜材质加工，外圆设置多段阶梯定位面，分别对应压装设备的装夹基准、待压装螺母的预定位承载、以及塑胶壳体安装孔的导入导向三个功能段，内孔为贯穿式通孔，用于避让压装冲头的下行行程，同时可兼容不同长度规格的同系列嵌装螺母，无需频繁更换工装即可覆盖同系列3-6mm长度规格的螺母压装需求。实际产线应用中，

　　这类嵌装螺母多用于通讯类产品的塑胶外壳螺丝柱位置，通过热熔或者冷压的方式嵌入塑胶柱内，为后续PCB板、屏蔽罩、外壳盖板的螺丝锁附提供可靠的内螺纹连接基础，相比直接在塑胶柱上攻丝，嵌装铜螺母的连接强度可提升4倍以上，反复拆装50次以上不会出现滑牙问题，完全满足通讯产品售后维护、模块更换的拆装需求。设计这款工装时，首先要考虑的是压装过程的受力均匀性，工装与螺母接触的端面做了0.1mm的内凹倒角，既可以避免压装时刮伤螺母端面的镀层，又能保证螺母端面与工装接触面完全贴合，压装力垂直向下传递，不会出现侧向分力导致螺母压歪；外圆的导向段与塑胶壳体安装孔的配合间隙控制在0.05mm以内，压装时导向段先插入壳体的定位孔，完成工装与壳体的同轴定位后，

　　螺母才会接触塑胶柱的预钻孔，从根源上避免螺母压偏导致的塑胶柱开裂问题。从安装边界来看，工装的最大外圆直径为12mm，总长度为18mm，可适配市面上绝大多数小型台式压装机、热熔螺母机的标准夹头，装夹时不需要额外定制转接套，直接装夹在直径12mm的标准夹头内即可使用；内孔直径为4.2mm，可兼容M3、M3.5规格的压装冲头穿过，冲头与内孔的配合间隙控制在0.03mm，保证冲头下行时不会出现径向窜动。在通讯产品的实际组装场景里，这类工装的损耗率极低，黄铜材质的自身润滑性较好，长期与压装冲头、铜螺母摩擦也不会出现粘屑问题，日常维护只需要定期清理表面残留的塑胶碎屑即可，不需要额外涂抹润滑脂，避免润滑脂污染壳体表面影响后续的丝印、喷涂工序。

　　另外，工装的阶梯轴肩位置做了R0.2的圆角过渡，避免应力集中导致工装长期受压后出现轴肩断裂的问题，经过产线连续10万次压装测试，工装的形位公差变化量不超过0.02mm，完全满足批量生产的精度保持要求。针对通讯产品壳体普遍壁厚较薄、螺丝柱高度较低的特点，工装的压装行程限位面做了精准的高度控制，压装到位后轴肩刚好贴合壳体表面，保证螺母嵌入塑胶柱后的端面高度差控制在0.1mm以内，不会出现螺母凸出壳体表面导致后续装配间隙不均，或者螺母压入过深导致螺纹啮合长度不足的问题。在结构细节上，工装外圆的其中一段设置了宽1.5mm的环形凹槽，用于安装O型密封圈，在热熔压装工况下，这个密封圈可以阻挡热熔过程中溢出的塑胶熔体进入工装与夹头的配合间隙，避免冷却后的塑胶屑卡滞工装，导致工装拆卸困难。对于结构设计从业者来说，这类工装的设计逻辑可以延伸到所有小尺寸紧固件的压装工序，核心就是先定位、再承载、最后压装的三步式结构，优先保证压装过程的同轴度，再控制压装行程的精度，最后考虑长期使用的耐磨性和维护便捷性，不需要追求过于复杂的结构，简单可靠的阶梯轴套结构反而能在批量生产中保持更稳定的性能。
