TO-220封装可调稳压芯片LM2679T-ADJ结构

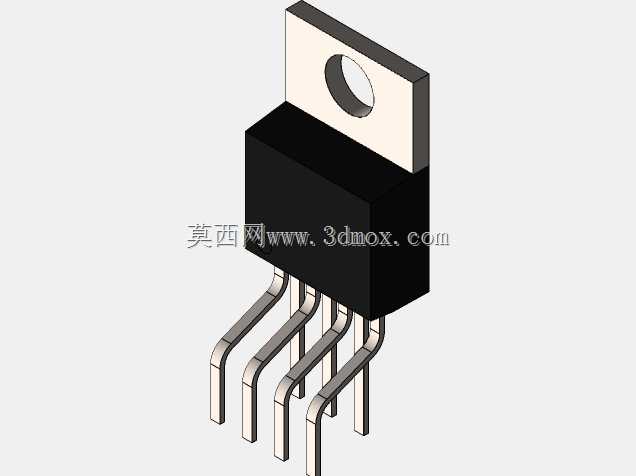

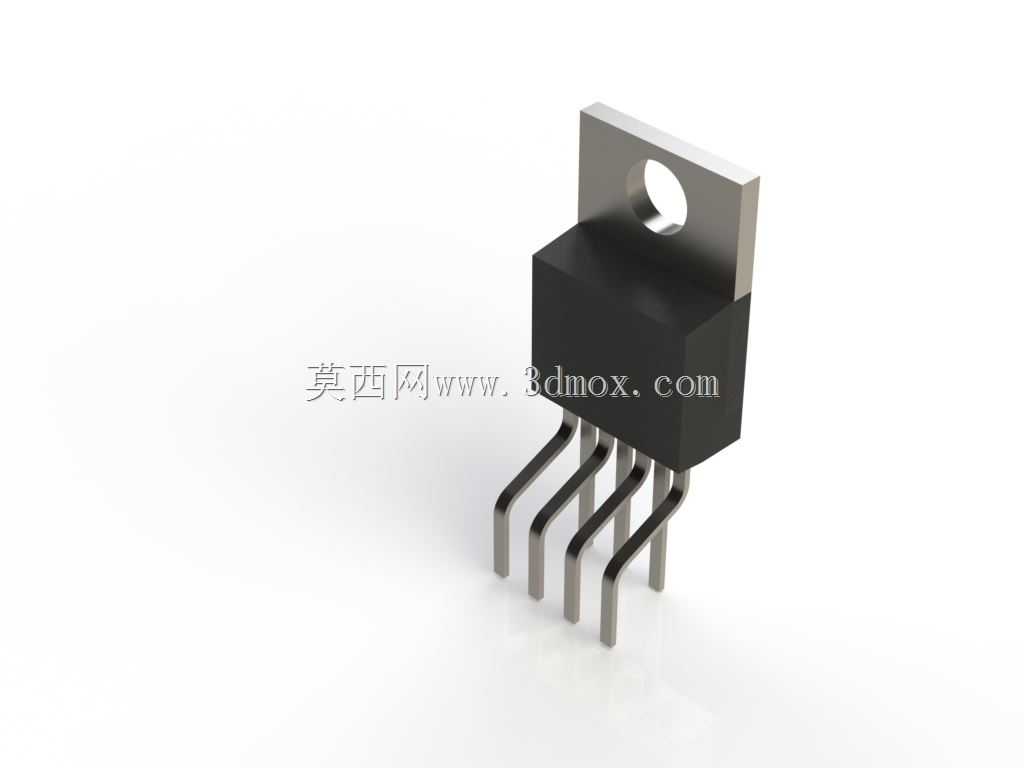

　　在开关电源类电路设计中，直插式TO-220封装的功率稳压芯片是中小功率电源方案里的常用选型，这类器件兼顾散热性能与手工焊接的便利性，广泛出现在通讯终端供电、工业控制板卡电源、小型设备直流调压模块的设计场景中。本次建模的可调输出稳压芯片，引脚采用标准直插排布，五根引脚的间距符合通用PCB设计的2.54mm网格规范，在做PCB布局时可以直接匹配标准封装库的焊盘尺寸，不需要额外调整引脚间距参数，能减少封装绘制的出错概率。芯片本体的塑封部分采用黑色环氧塑封材质，建模时还原了实际器件的塑封棱角与表面哑光质感，顶部延伸出的金属散热片是TO-220封装的典型特征，散热片上的圆形安装孔位尺寸适配M3规格的固定螺丝，

　　在实际装配中可以通过该孔位将芯片固定在铝制散热片上，配合导热硅脂填充接触间隙，能将芯片工作时产生的热量快速导出，避免器件过热触发过温保护。从设计还原的角度，建模过程中严格对照器件官方规格书的外形尺寸参数，对塑封本体的长宽高、散热片的厚度与伸出长度、引脚的成型弯折角度都做了1:1的还原，引脚的弯折弧度完全匹配量产器件的成型工艺，不会出现引脚与PCB焊盘对位偏差的问题，在做整机结构装配校验时，可以直接将该模型导入装配体，检查芯片与周边电容、电感、接插件的空间间隙，确认散热片安装后不会和周边结构件产生干涉。这类可调稳压芯片的实际用途是将输入的宽范围直流电压转换为可调的稳定输出电压，在通讯类设备的电源链路中，常用来给射频模块、

　　主控单元提供稳定的供电电压，相比线性稳压器，开关型稳压芯片的转换效率更高，发热更小，适合输入输出压差较大的供电场景。在做结构设计时，除了器件本身的尺寸，还需要预留散热片的安装空间，以及引脚焊接后的焊盘爬锡空间，模型中还原的引脚伸出长度，刚好匹配1.6mm厚度PCB的波峰焊工艺要求，引脚穿过PCB后露出的长度符合焊接工艺规范，不会出现引脚过短焊接不牢、或者过长剪脚后残留锡渣的问题。散热片与塑封本体的结合位置也做了细节还原，实际生产中散热片与塑封部分是通过模塑工艺结合为一体，建模时还原了结合处的台阶特征，在做热仿真分析时，可以直接给金属散热片赋予对应的导热系数参数，模拟真实工作状态下的温度分布，

　　帮助设计人员评估散热方案是否满足器件的结温要求。对于电子设备结构工程师而言，这类直插功率器件的三维模型精度直接影响PCB布局与结构壳体的匹配度，很多新手设计时容易忽略引脚的弯折高度，导致装配时器件本体顶到壳体，或者散热片安装后与周边电容距离过近留下安全隐患，精准的三维模型可以在设计阶段就排查出这类干涉问题，减少打样后的修改次数。在通讯手持设备、小型通讯基站终端的电源板设计中，这类TO-220封装的稳压芯片因为安装牢固、散热方便、维修替换容易，一直是工程选型中的常用方案，对应的三维模型除了用于结构干涉检查，还可以用于产品装配工艺的模拟，验证波峰焊过程中器件的过炉方向是否合适，是否会因为器件高度过高影响挡锡条的安装。
