带旋翼缓冲结构的鸡蛋防护笼装置

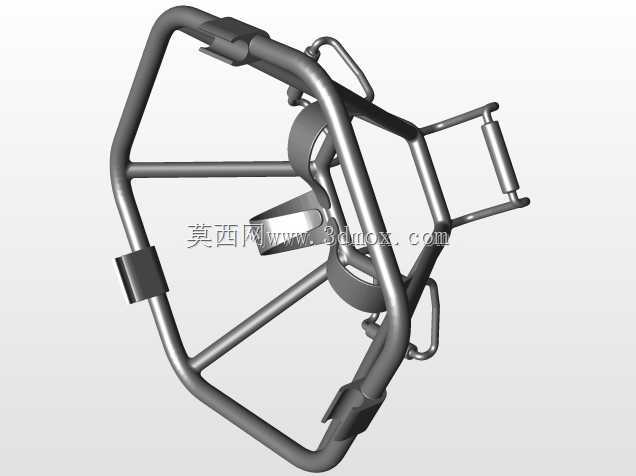

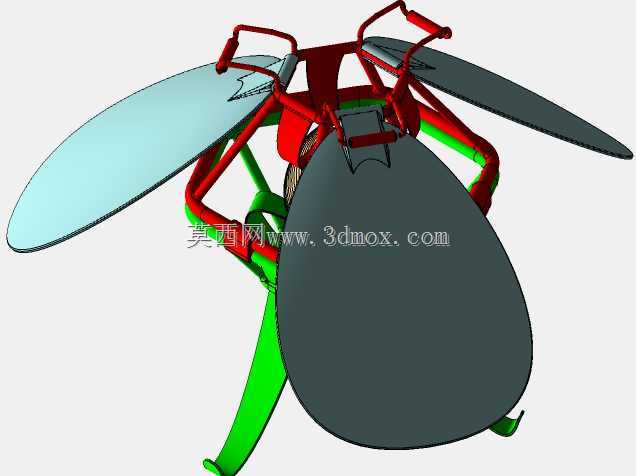

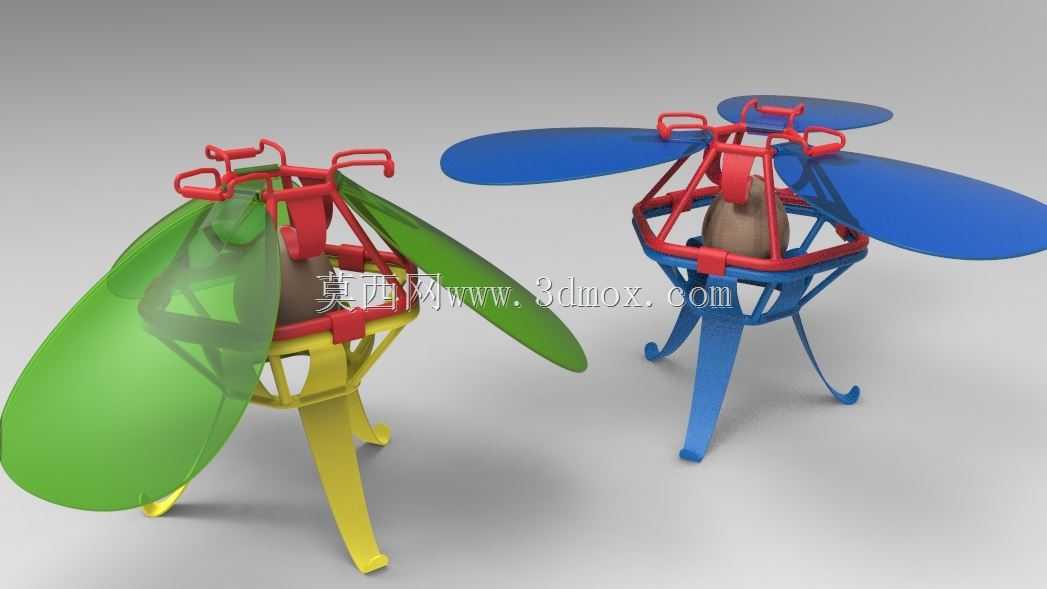

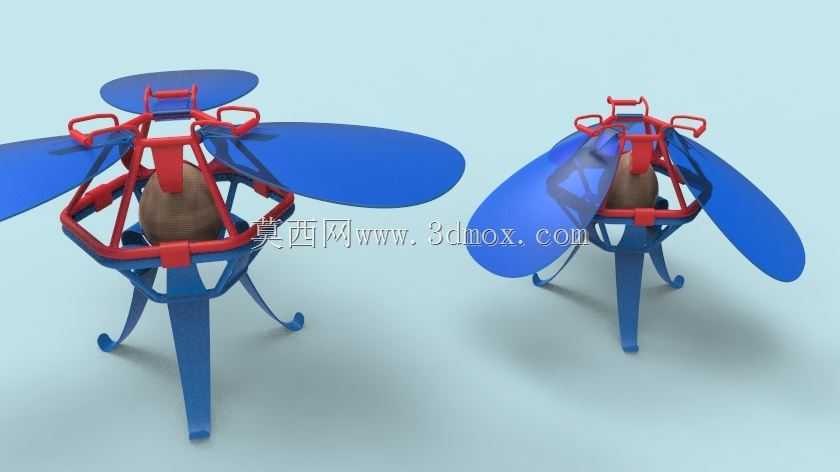

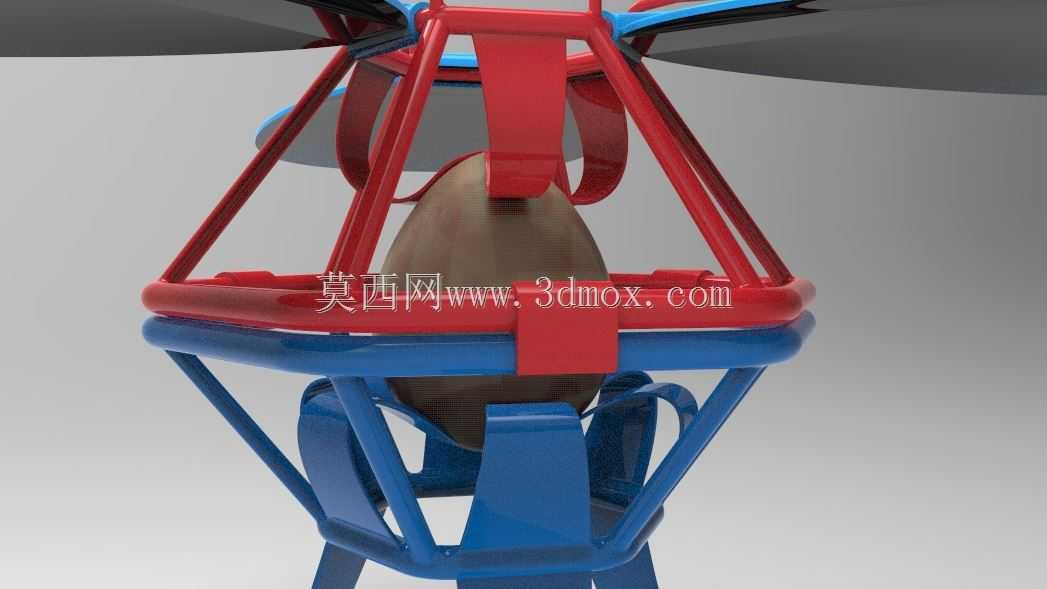

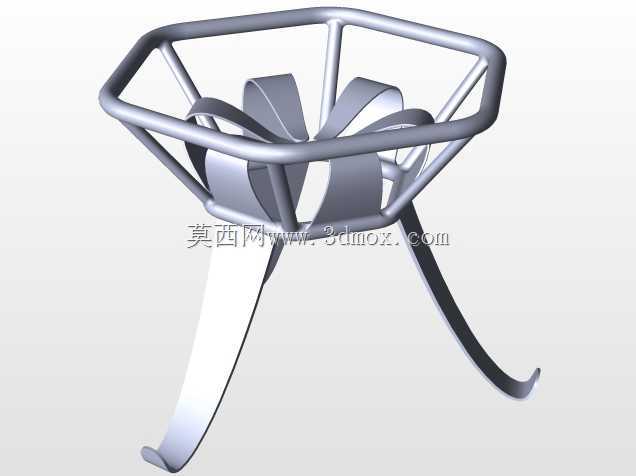

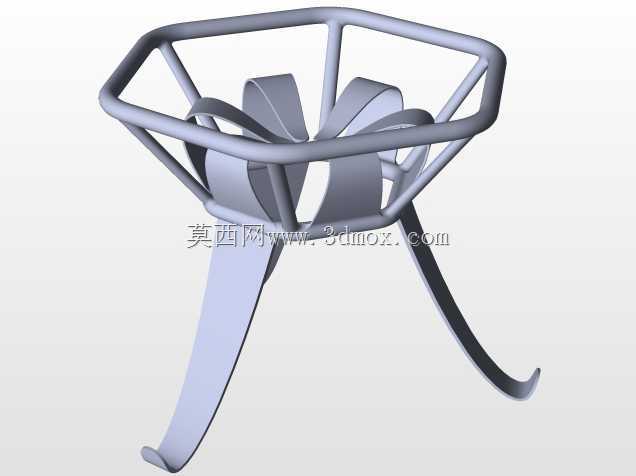

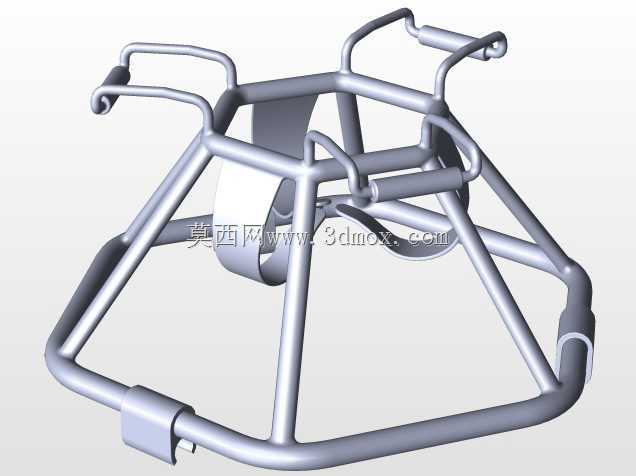

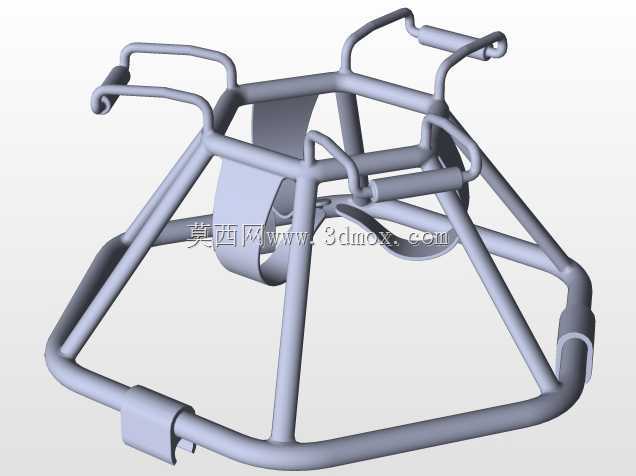

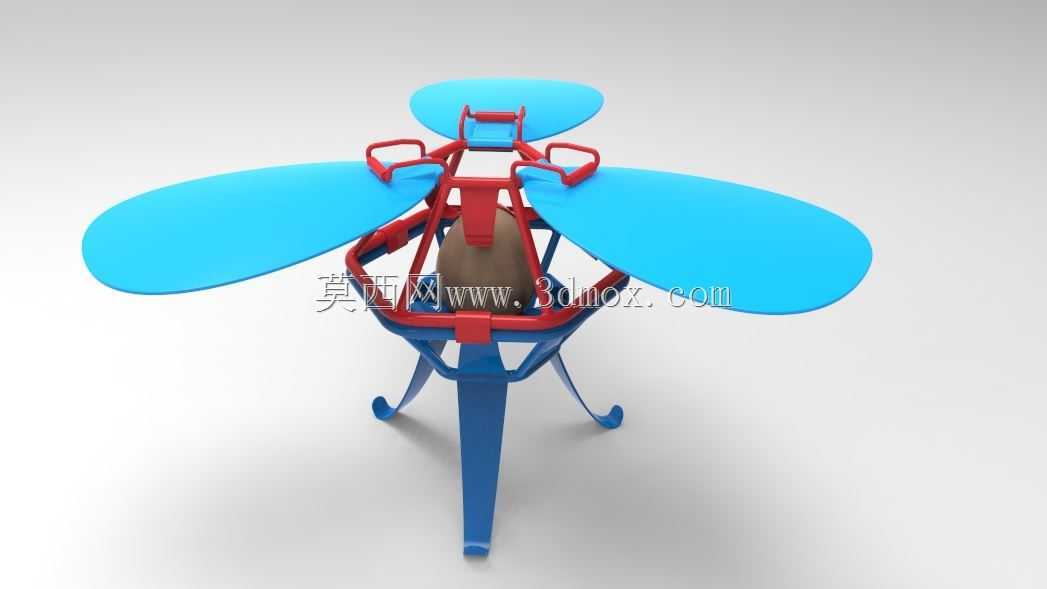

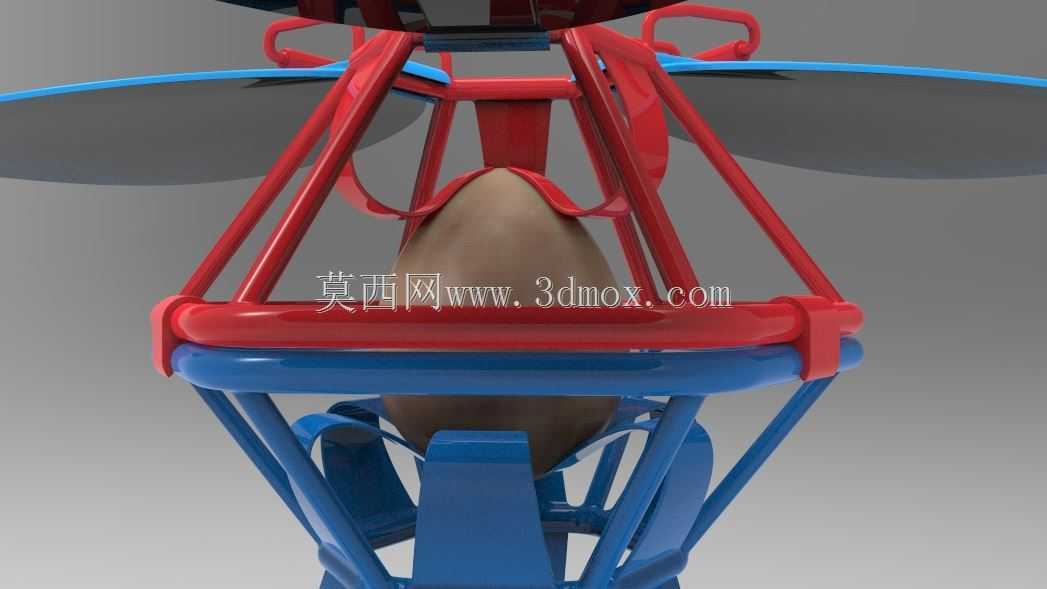

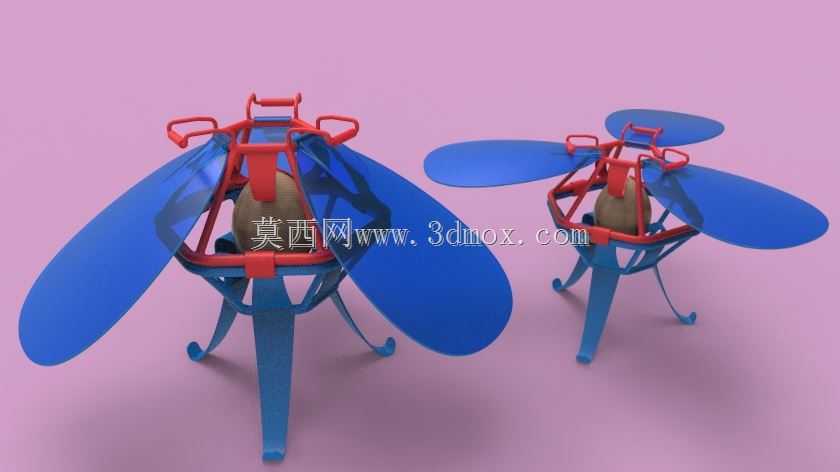

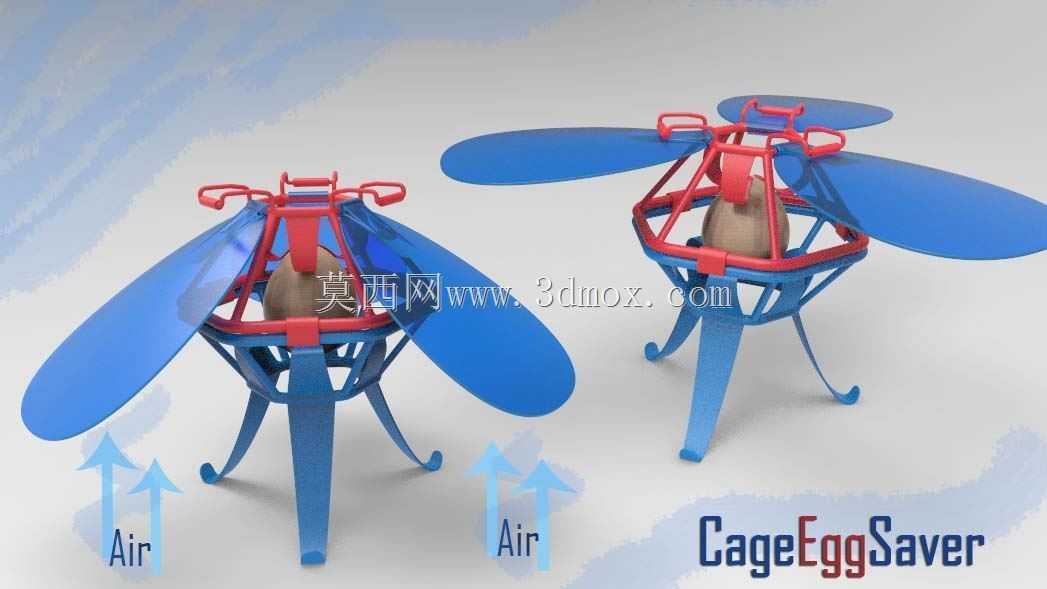

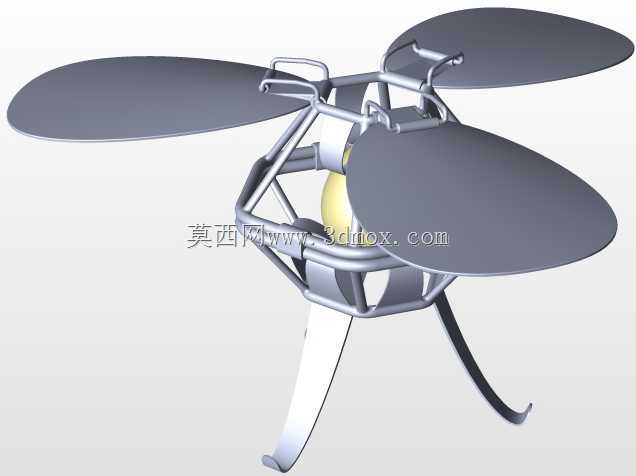

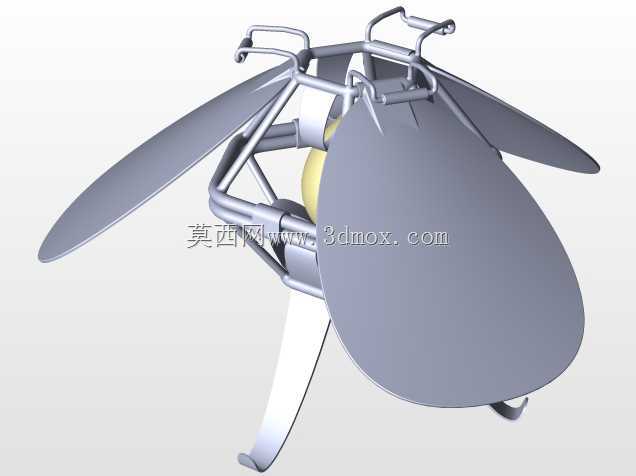

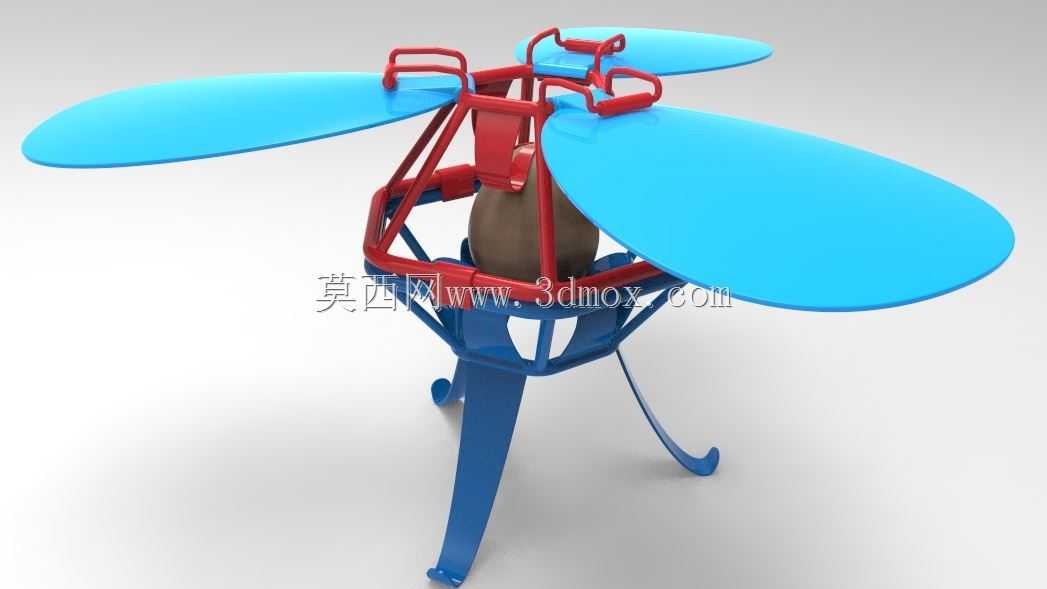

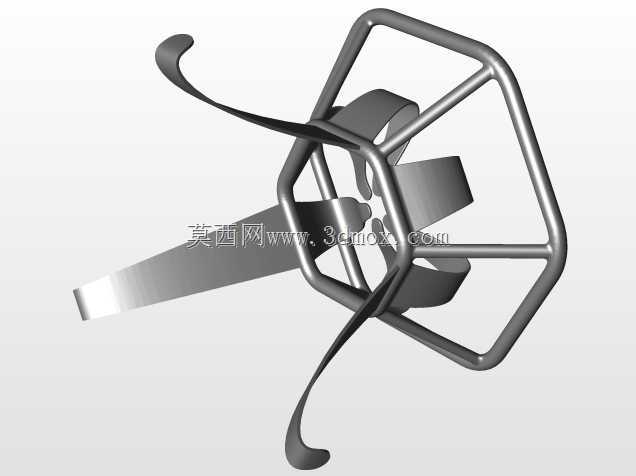

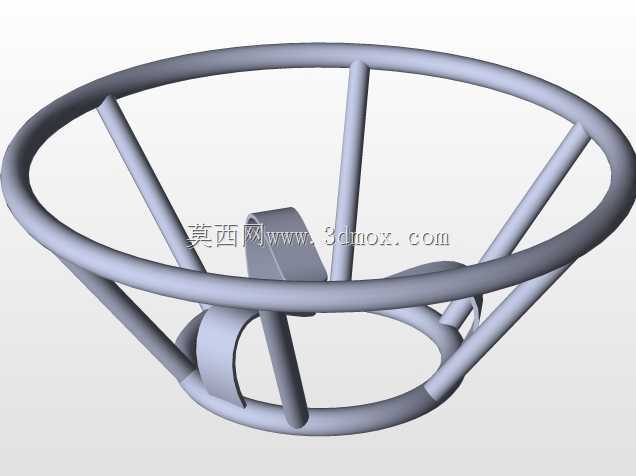

这款笼形防护装置的核心应用场景聚焦于高空投送易碎品的防护需求，针对鸡蛋这类壳体薄、抗冲击能力极差的物品，在无额外缓冲包装的自由下落工况下实现定向防护。从结构功能层面看，装置顶部设置的三片旋翼并非动力结构，而是利用下落过程中的气流作用产生旋转力矩，一方面通过旋翼的空气阻力抵消部分下落加速度，降低终端落地速度，另一方面旋转产生的陀螺效应能让装置全程保持竖直下落姿态，避免侧翻、倾斜导致的局部受力集中。装置中部的笼式框架采用镂空结构设计，在保证整体结构刚度的前提下尽可能减少冗余材料，框架内侧设置的柔性凸起条带直接与鸡蛋表面接触，通过条带的弹性形变吸收传递到鸡蛋壳体的径向冲击力，避免硬接触造成的壳体碎裂。底部的三条支腿做了弧形外翻设计，落地时支腿先接触承载面，通过自身的结构形变完成第一级缓冲卸力，将竖直方向的冲击载荷分散到整个笼架结构上，避免载荷直接传导至中部的鸡蛋容纳腔。在结构连接设计上，框架的开合采用圆柱形卡扣配合结构，无需额外紧固件即可完成鸡蛋的取放操作，卡扣的配合公差经过适配，既能保证下落过程中笼架不会意外脱开，又能让使用者在短时间内完成开合操作，适配快速装填的使用需求。整体结构采用一体化设计思路，所有部件无需额外组装即可通过增材制造方式一次成型，减少了装配环节的公差累积问题。装置的整体外形尺寸控制在125x125x190mm范围内，安装边界上无需额外预留装配空间，单个装置的容纳腔适配常规尺寸的食用鸡蛋，笼架的镂空占比超过60%，既减轻了整体自重，又能让气流顺利穿过框架作用于顶部旋翼，保证旋翼的旋转效率。材料选用上适配柔性塑料材质，这类材料的抗冲击韧性较好，在落地碰撞时不会出现脆性断裂，同时自身的弹性特性可以进一步吸收冲击能量，弥补纯刚性结构缓冲能力不足的问题。从结构设计的逻辑来看，整个装置没有采用复杂的阻尼、弹簧等额外缓冲元件，完全依靠结构自身的气动特性、形变特性实现多级缓冲，在控制整体重量的前提下最大化防护效果，自重的降低也进一步减少了落地时的总冲击能量，形成正向的设计循环。
