带多孔盖板的盘管式浴缸加热装置

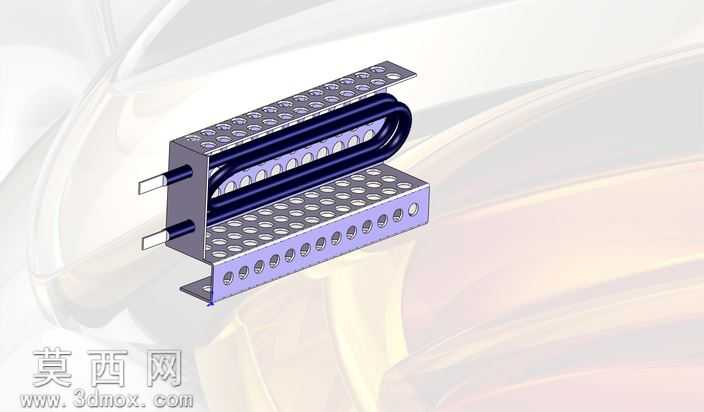

本作品为适配浴缸水体加热场景的盘管式加热装置三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循卫浴加热设备的实际生产装配逻辑，对每一处结构细节做了1:1还原。模型整体采用上下对称的多孔盖板夹持U型加热盘管的布局，上下两块盖板均做了等距阵列排布的通孔设计，建模时通过线性阵列特征快速完成孔位排布，同时对孔边缘做了微小倒角处理，还原实际加工的去毛刺工艺，避免锐边划伤装配人员或后期使用中磕碰损坏加热管。中间的加热盘管采用扫掠特征完成建模，精准还原盘管的弯曲半径与管体壁厚，盘管两端预留的接线端子做了扁位结构设计，方便后期接线时的定位与紧固，避免端子转动导致接线松脱。上下盖板的侧边设置了多组等距排布的安装孔，可通过紧固件完成盖板与盘管的夹持固定，底部还延伸出带安装孔的固定支脚，方便将整个加热装置固定在浴缸的预留安装位上。材质渲染阶段，将上下盖板设置为哑光浅紫色金属烤漆材质，还原金属盖板做表面喷塑处理的质感，加热盘管设置为亮面深蓝色耐高温金属材质，模拟加热管表面的耐高温氧化涂层，接线端子设置为亮银色金属材质，还原铜质接线端的金属光泽，固定支脚与盖板做同材质处理，保证整体视觉的统一性。设计思路上，该装置摒弃了传统单管加热的结构，采用多弯盘管增大与水体的接触面积，提升换热效率，上下多孔盖板既可以对盘管起到防护作用，避免外力挤压导致盘管变形，盖板上的密集通孔又可以保证水体顺畅流通，不会阻挡水流与盘管的接触，同时均匀的孔位排布可以打散水流，让加热后的水体更快扩散到整个浴缸，避免局部水温过高。建模过程中对所有配合面做了公差预留，保证虚拟装配时各部件无干涉，可直接导出工程图用于实际生产开模，模型的所有特征均保留参数化设计记录，可根据不同功率需求调整盘管长度、管体直径以及盖板尺寸，适配不同容积的浴缸加热需求。
