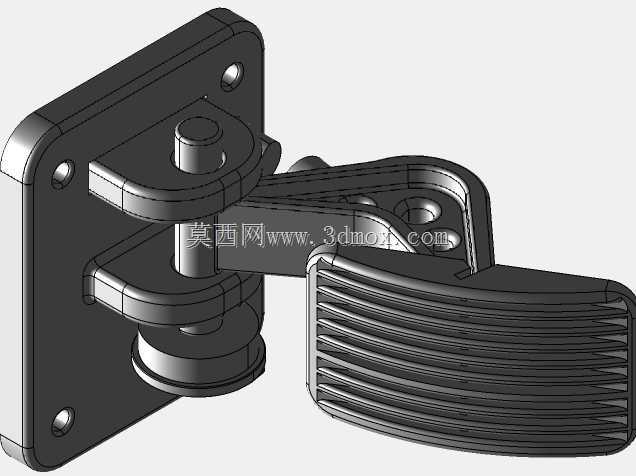

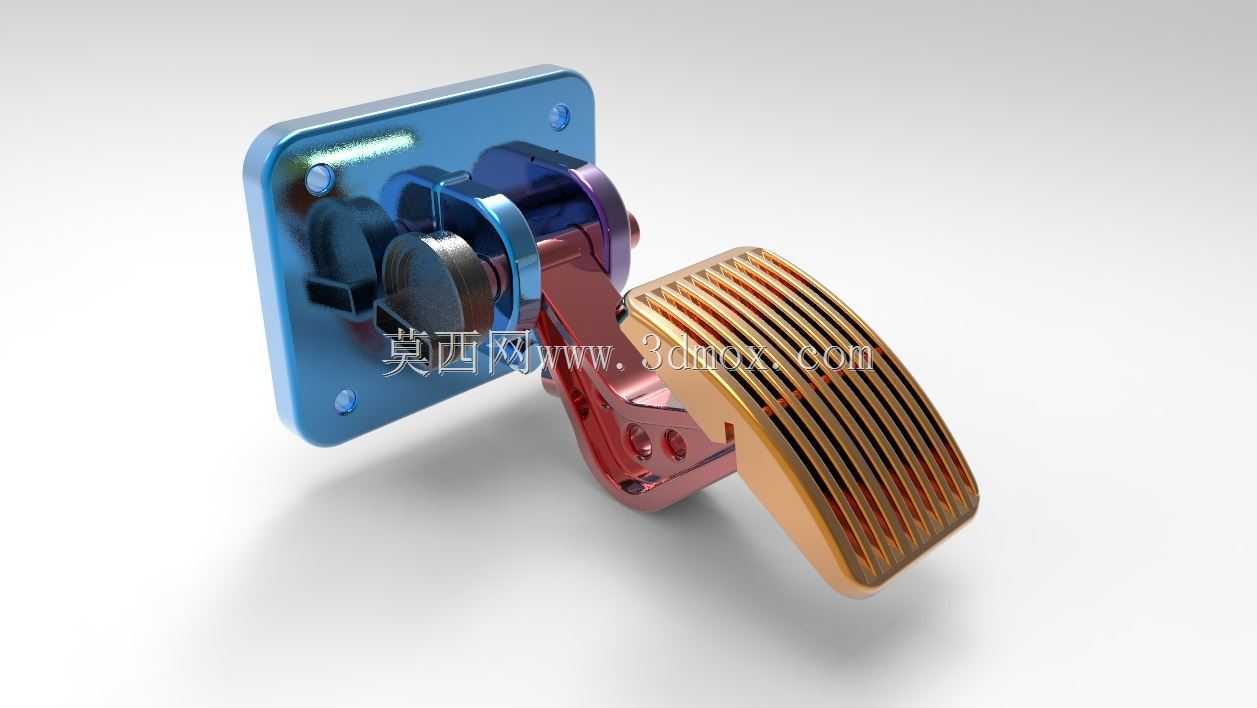

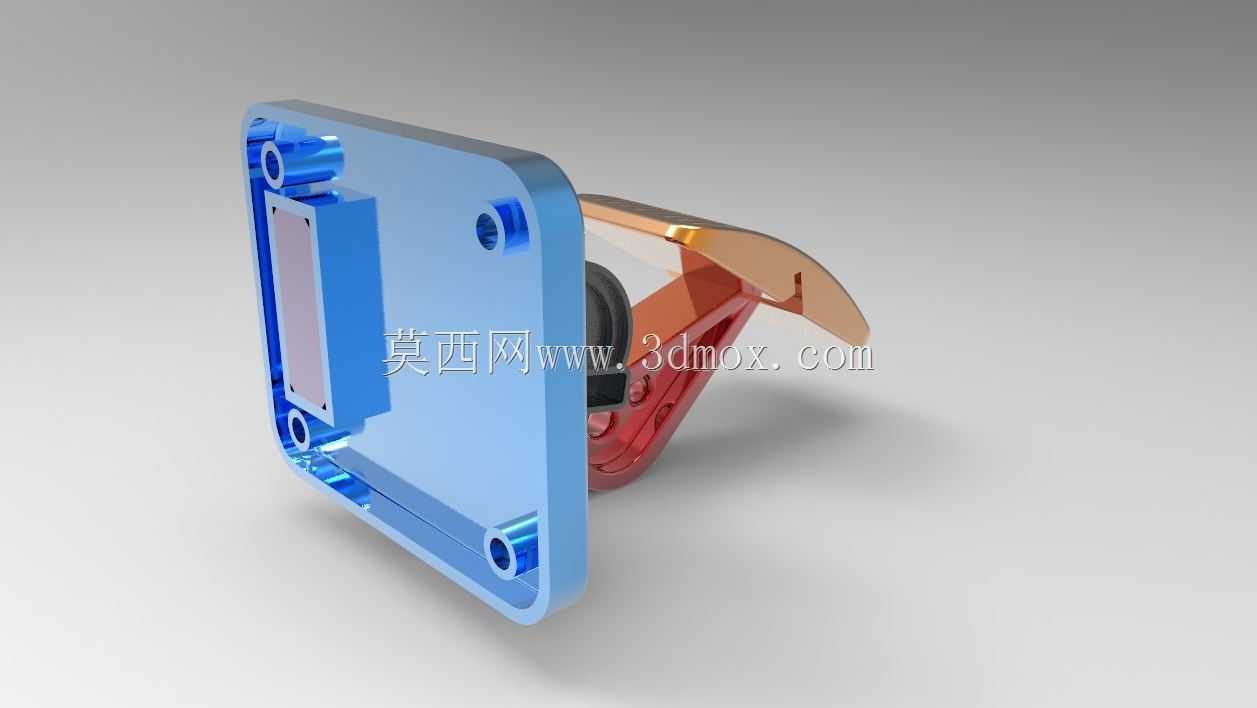

这款踏板结构主要适配乘用车辆驾驶舱的操纵系统布局,安装位置位于驾驶舱右侧地板上方的防火墙区域,通过安装板上的三个固定孔位与车身钣金完成刚性连接,安装面与车身钣金的贴合度控制在0.2mm以内,避免长期踩踏出现连接松动。从实际使用场景来看,驾驶员通过脚掌施加不同力度踩踏踏板面,踏板绕转轴总成产生对应角度的转动,将踩踏行程转化为电信号传递给车辆动力控制系统,以此实现发动机输出扭矩的调节,整个行程范围内踏板的转动角度控制在0-17度,匹配多数家用车型的油门标定逻辑。

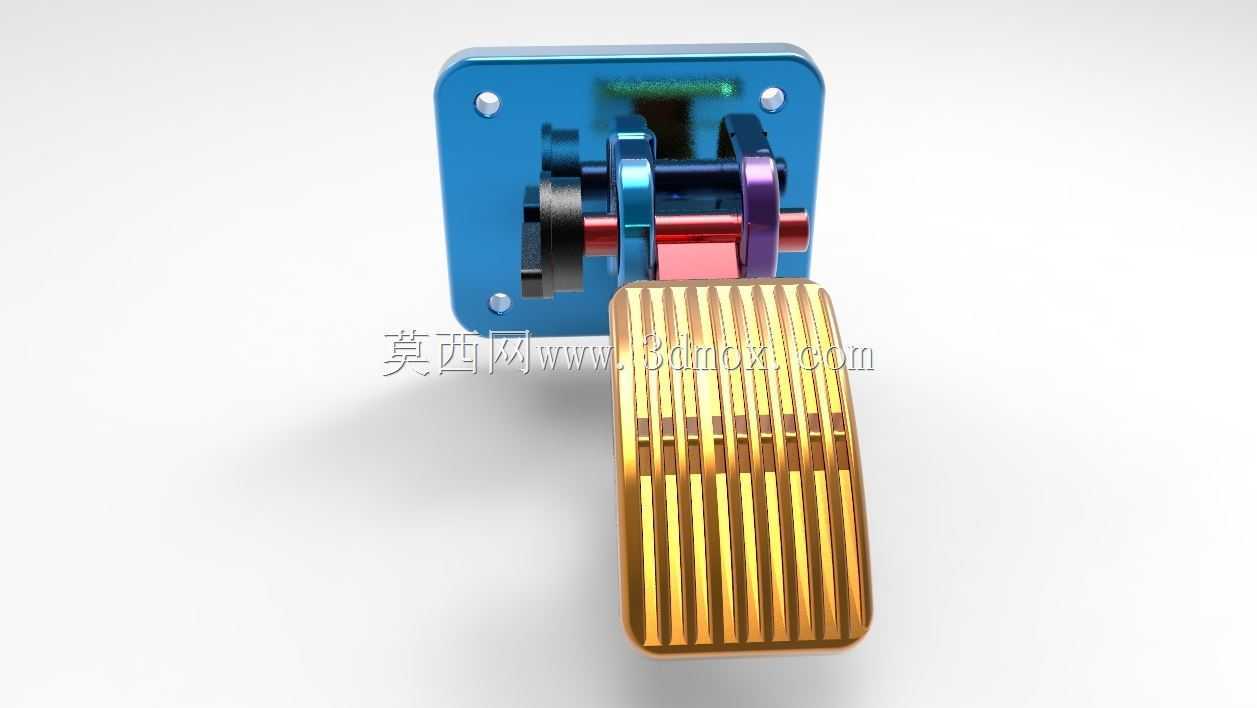

设计过程中优先考虑了踩踏过程的受力合理性,踏板臂采用变截面的弧形过渡结构,在踩踏力最大的铰接位置做了局部加厚处理,同时在臂身开设了三个轻量化通孔,在保证结构强度满足1500N垂直踩踏载荷不发生塑性变形的前提下,尽可能降低零件自身重量。踏板面采用了多道平行的防滑凸筋结构,凸筋高度1.5mm,间距4mm,表面做了纹理处理,即使驾驶员鞋底存在水渍或泥沙,也能保证踩踏过程中不会出现脚掌打滑的情况,凸筋的弧度完全贴合人体脚掌自然放置的曲面,长时间驾驶也不容易产生脚部疲劳。
转轴位置集成了复位扭簧结构,扭簧的扭力曲线经过多轮调校,初始踩踏力度控制在15N左右,随着踩踏行程增加力度线性提升,到最大行程位置时踩踏力不超过50N,既保证踏板复位的响应速度,也不会出现踏板过重导致驾驶疲劳的问题。安装板采用一体化的压铸成型结构,边缘做了圆角过渡,避免安装过程中划伤装配人员,同时安装板上预留了传感器的安装位,可直接适配非接触式角度传感器的装配需求,不需要额外做结构修改。整个结构的所有运动部件都做了间隙校核,踏板在全行程转动过程中不会与周边的驾驶舱内饰、制动踏板等部件产生运动干涉,安装边界尺寸控制在160mm*120mm*110mm范围内,能够适配多数紧凑级及以上车型的驾驶舱布置空间,不需要对周边结构做额外的改动即可完成装配。零件的壁厚设计均匀,主体结构壁厚控制在2.5-3mm之间,既适合压铸工艺的批量生产,也能够满足小批量3D打印试制的要求,打印过程中不需要添加过多支撑结构,成型后仅需简单去除支撑、打磨铰接位置即可完成功能样件的装配测试。
