头戴式带放大镜双LED照明前照灯外壳结构

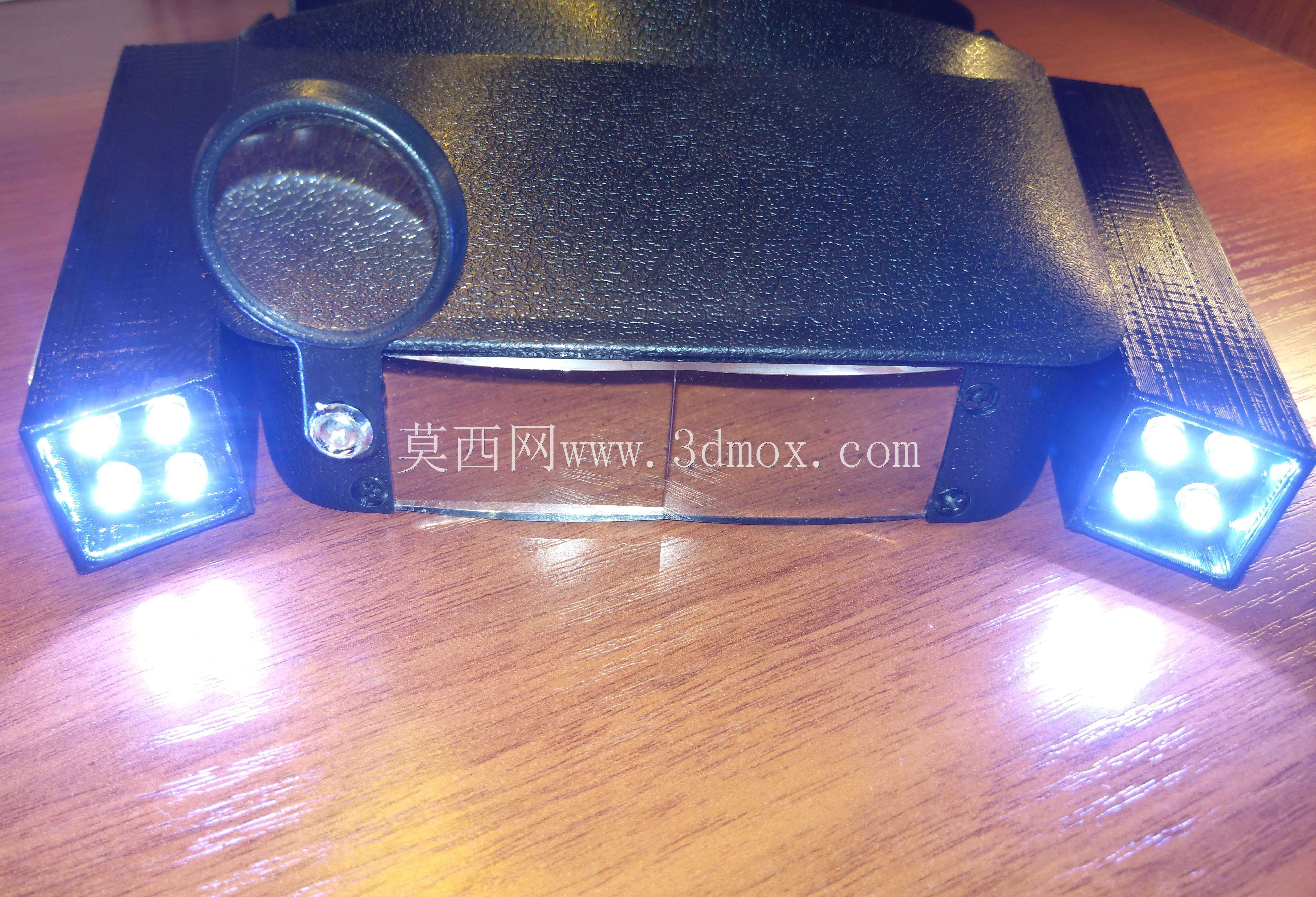

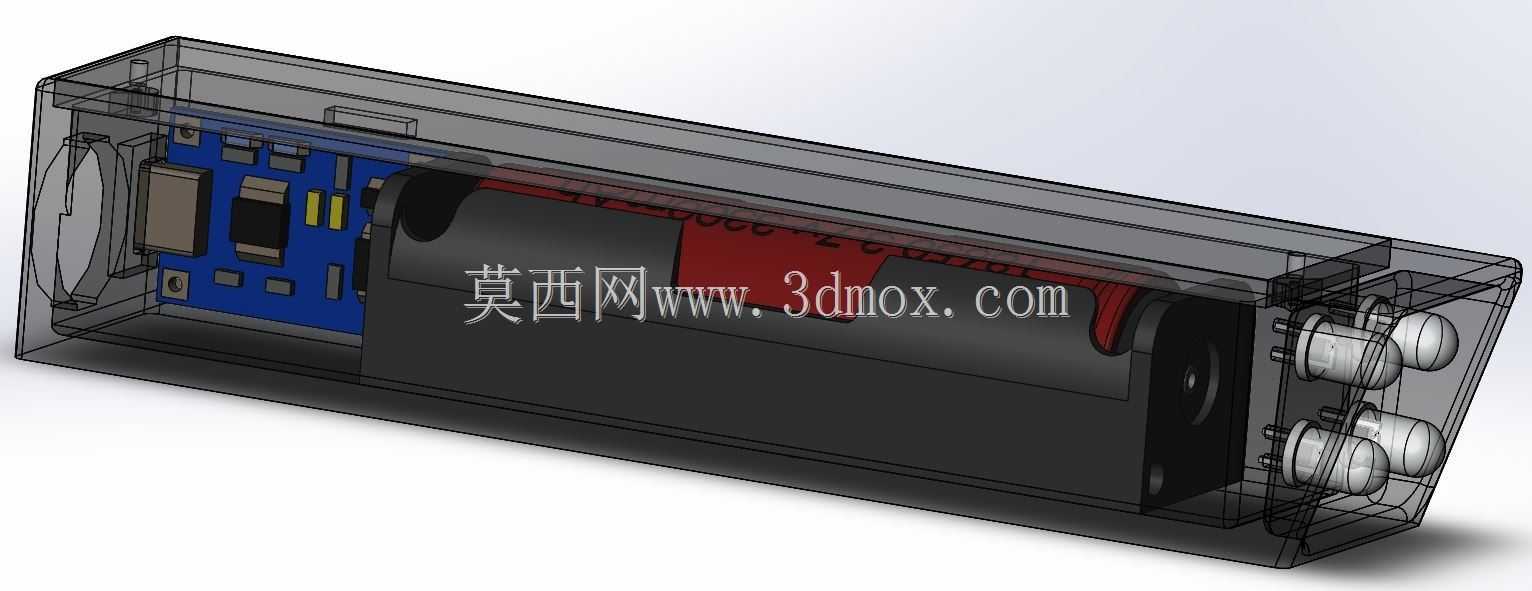

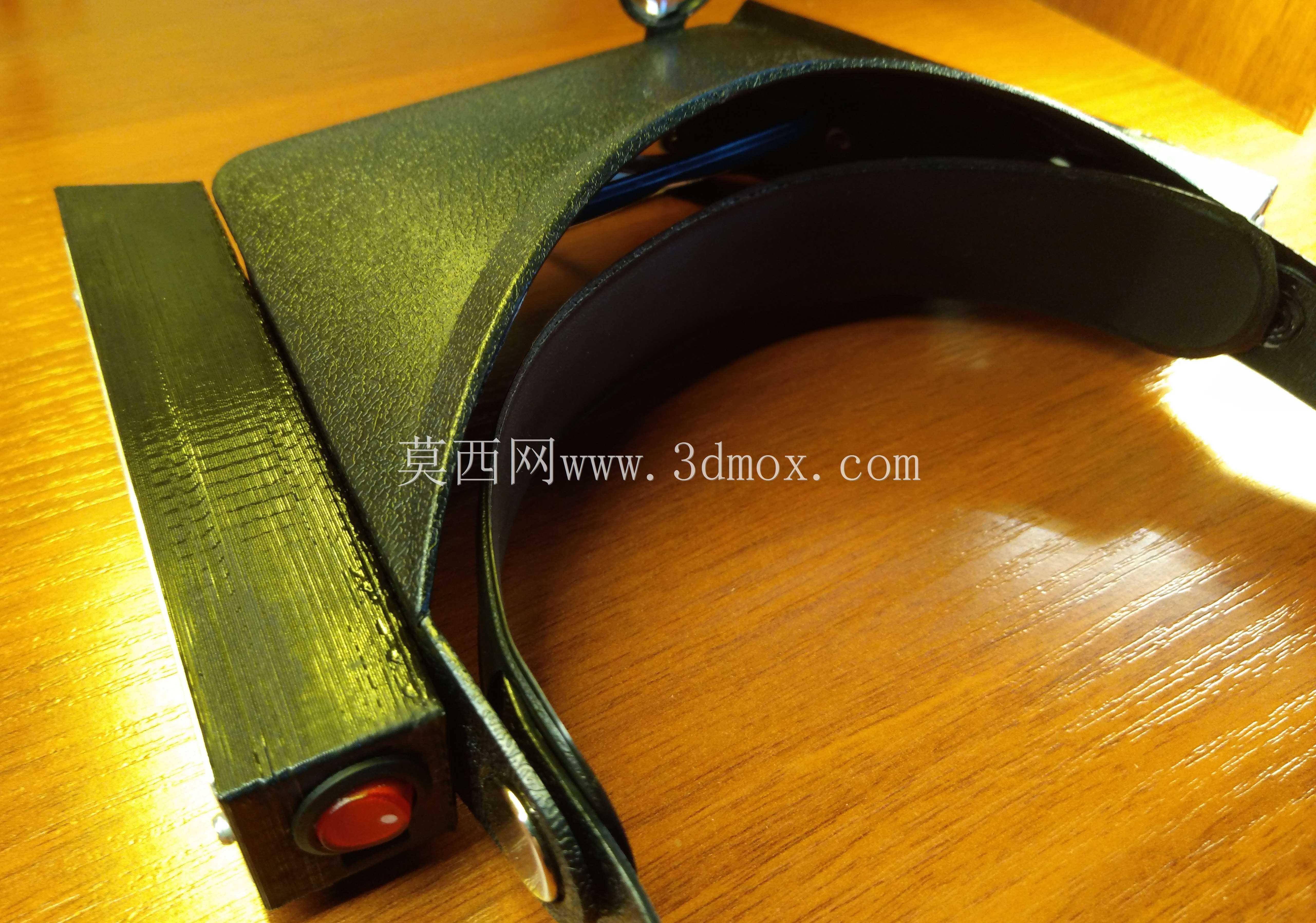

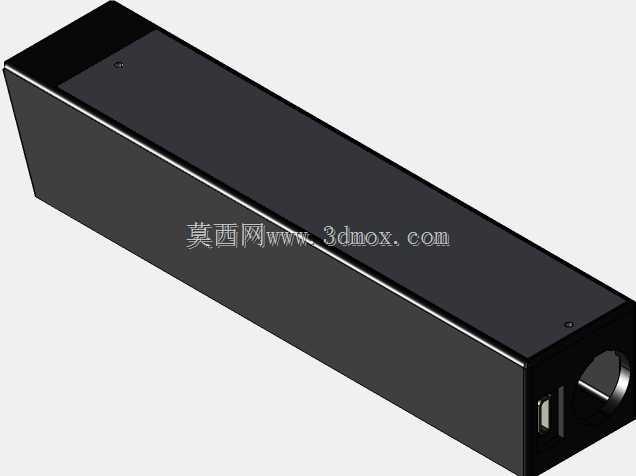

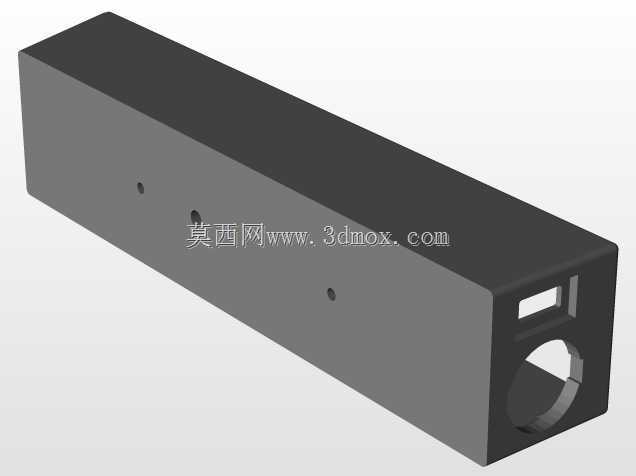

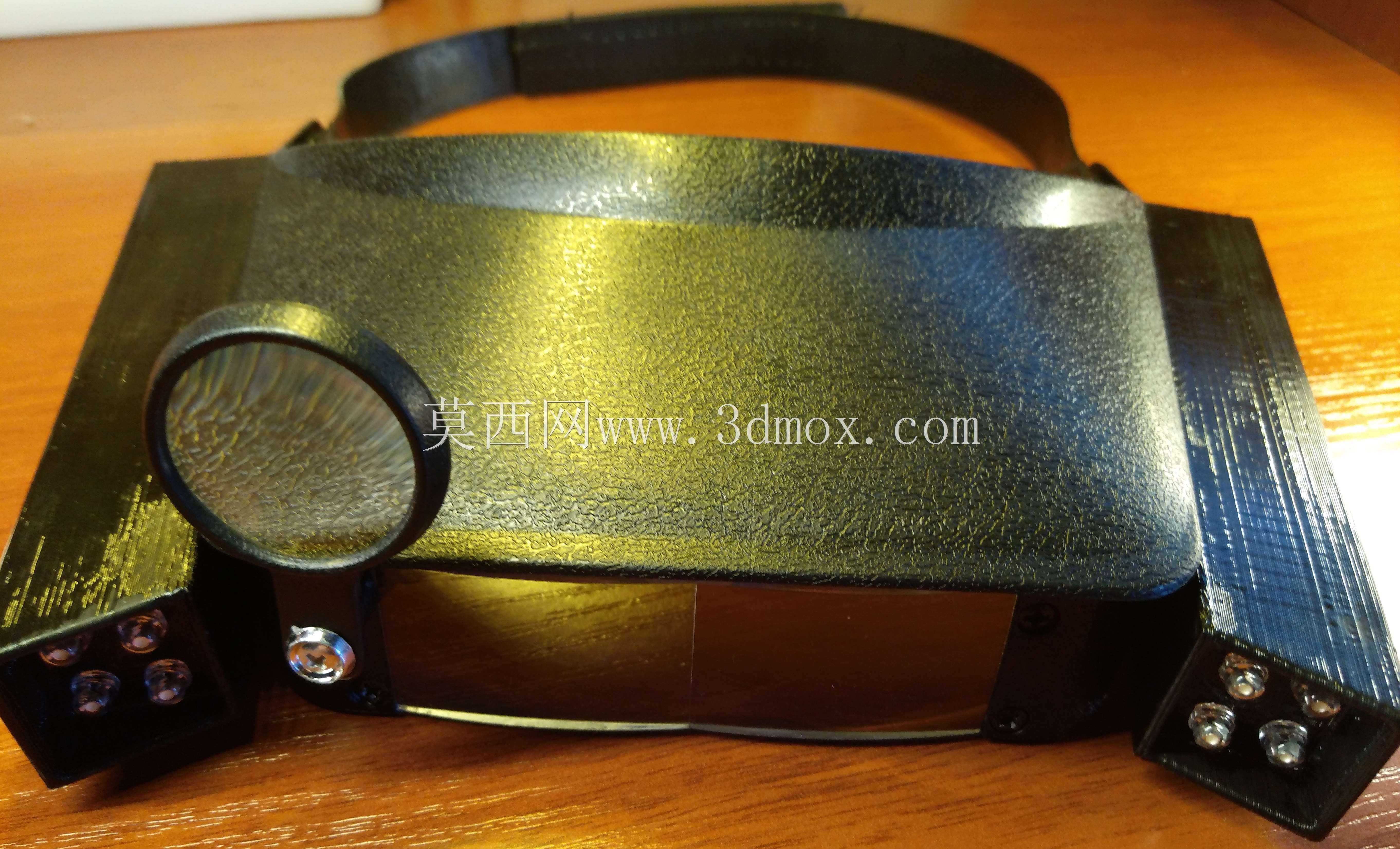

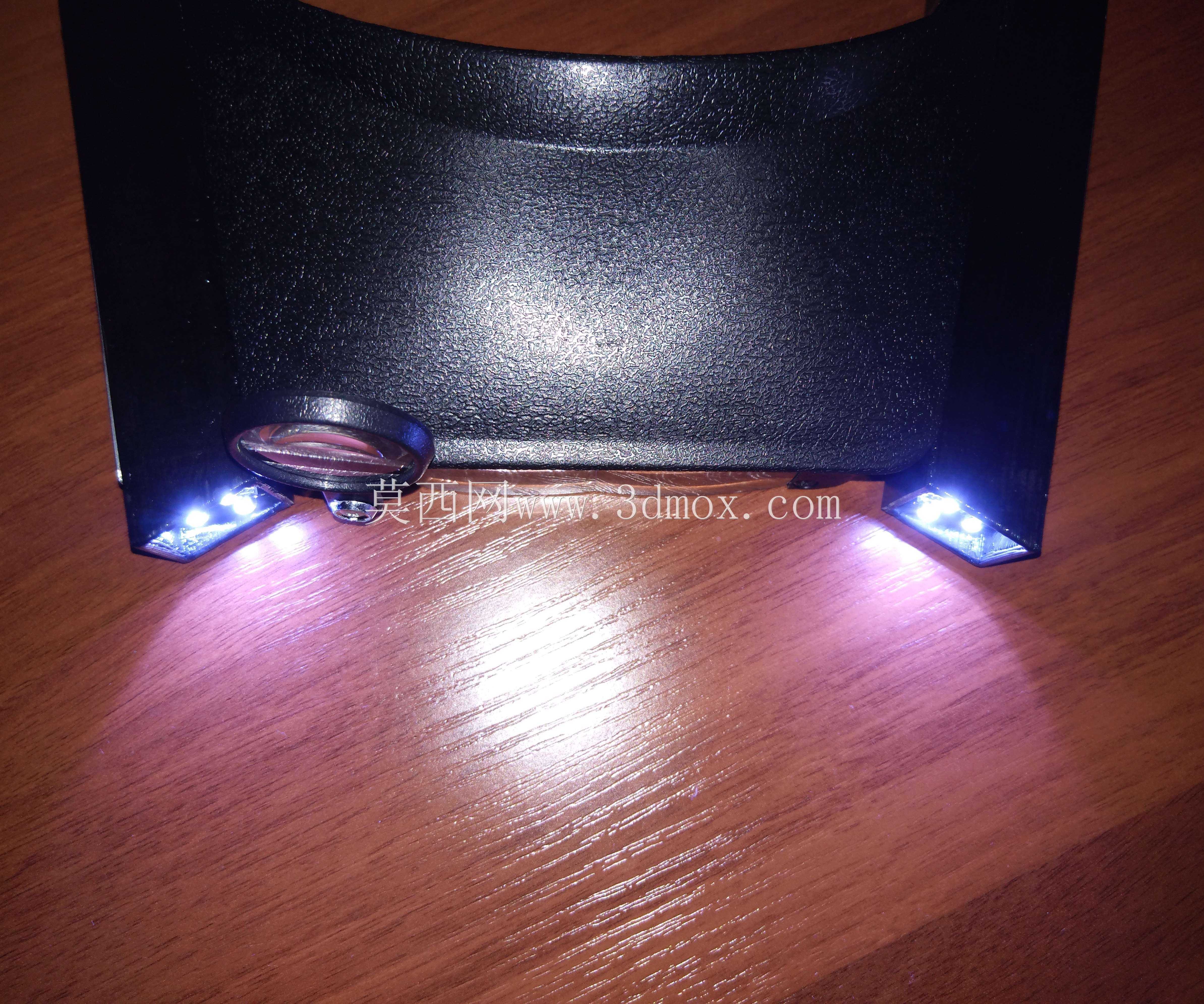

这款头戴式前照灯外壳的设计，最初是针对近距离精细作业场景的照明需求优化的，常见于电子元件焊接、微型零件检修、文玩精细打磨、手工篆刻这类需要解放双手、同时兼顾局部放大观察与近距离照明的作业场景，相比普通头戴灯，它额外集成了可翻折的放大镜模块，能在作业时直接提供放大视野，不用额外手持放大镜，适配长时间精细操作的使用习惯。从结构布局来看，外壳主体采用贴合额头弧度的曲面造型，佩戴时的受力面均匀分散在额部区域，不会出现局部压痕，两侧的LED灯组采用独立的下沉式安装槽，灯板固定位预留了导热胶填充空间，能把LED工作时产生的热量通过外壳壳体缓慢散出，避免长时间点亮后灯组位置温度过高灼烫皮肤。中间的放大镜模块采用转轴式连接结构，转轴处预留了阻尼垫片的安装位，翻折角度可以在0到90度之间任意悬停，不用的时候可以向上翻起贴合外壳顶面，不会遮挡正常视线，放大镜的安装框做了加厚挡边，能避免日常使用中镜片被刮花。外壳内部的腔体做了明确的功能分区，中间区域是18650锂离子电池的安装仓，仓体尺寸严格匹配单节18650电池的外径与长度，两端预留了弹簧电极的安装卡槽，电池装入后不会因为头部晃动出现移位断电的情况；侧边的小腔体是TP4056充电模块的安装位，Micro USB充电接口的位置做了下沉式开口，接口端面和外壳外表面基本齐平，既不会因为突出被磕碰损坏，也能适配常规的Micro USB充电线插入，不会出现接口对位不准插不上的问题。两侧的灯组走线槽做了隐藏式设计，从电池仓到两侧灯板的走线全部埋在外壳内壁的走线槽内，槽位预留了压线卡扣的位置，组装时可以直接把导线卡入槽内，不用额外打胶固定，也不会出现导线晃动磨破绝缘层的隐患。外壳的安装边界也做了充分考量，头戴绑带的穿槽设置在外壳两侧的下端位置，穿槽宽度适配常规的弹性松紧绑带，绑带穿过之后可以通过调节扣调整松紧，适配不同头围的使用者；外壳和额头接触的内侧面预留了泡棉粘贴的区域，粘贴缓冲泡棉之后可以提升佩戴的舒适度，也能避免外壳硬塑料直接接触皮肤造成的不适感。从加工适配性来看，这款外壳的壁厚做了均匀化处理，整体壁厚保持在2mm左右，既可以通过3D打印直接制作样件验证结构，也可以通过CNC加工小批量制作手板，后续如果要量产开模，均匀的壁厚也能避免注塑时出现缩痕、填充不足的问题，各个安装孔位的拔模角度都做了1度的预留，开模后可以顺利脱模，不用额外做后期的结构修改。灯组位置的透镜安装位做了定位凸台，LED透镜装入后可以和灯板的灯珠位置精准对位，不会出现光斑偏移、照明区域有暗角的问题，灯组外侧的透明保护片采用卡槽式固定，不用打胶，后期如果保护片刮花可以直接拆卸更换，降低维护成本。
