胶囊式家用小型咖啡机外观结构设计

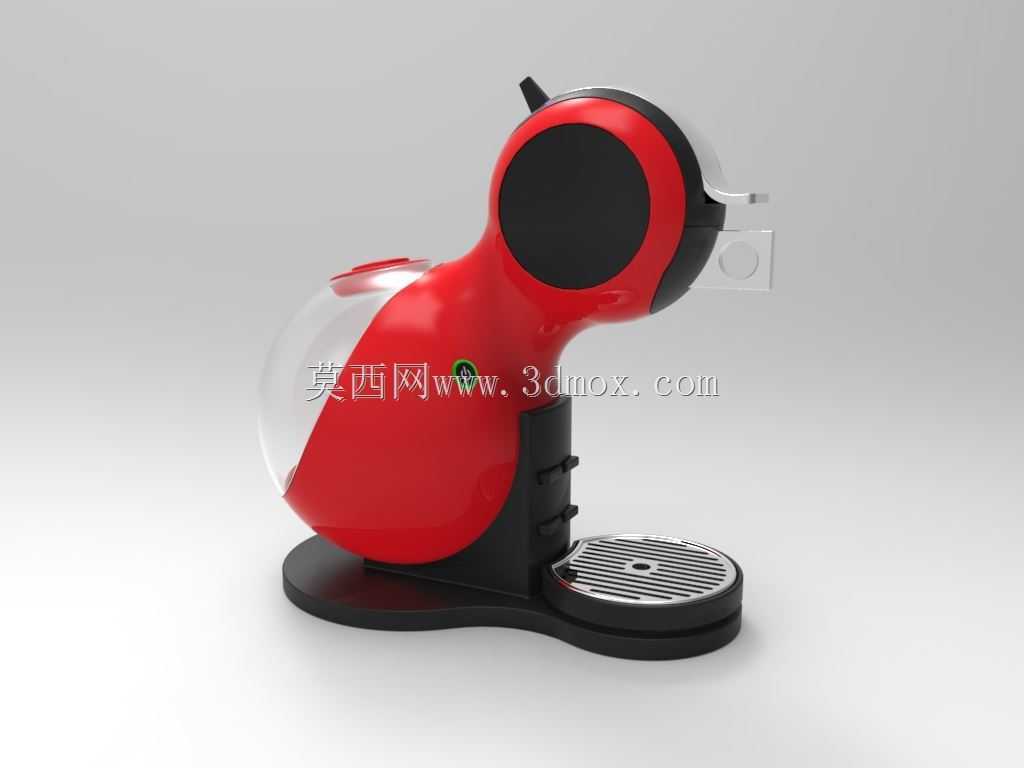

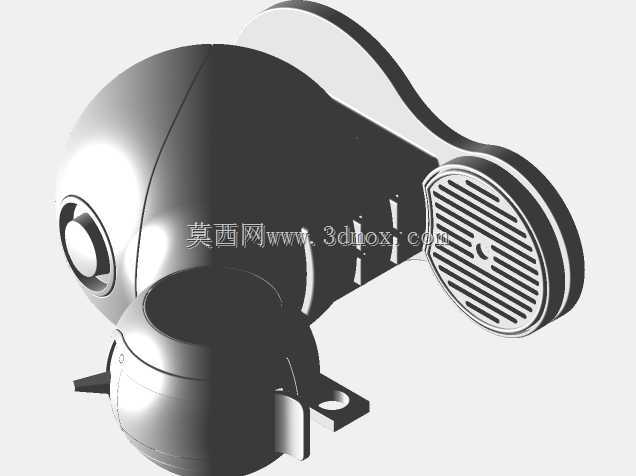

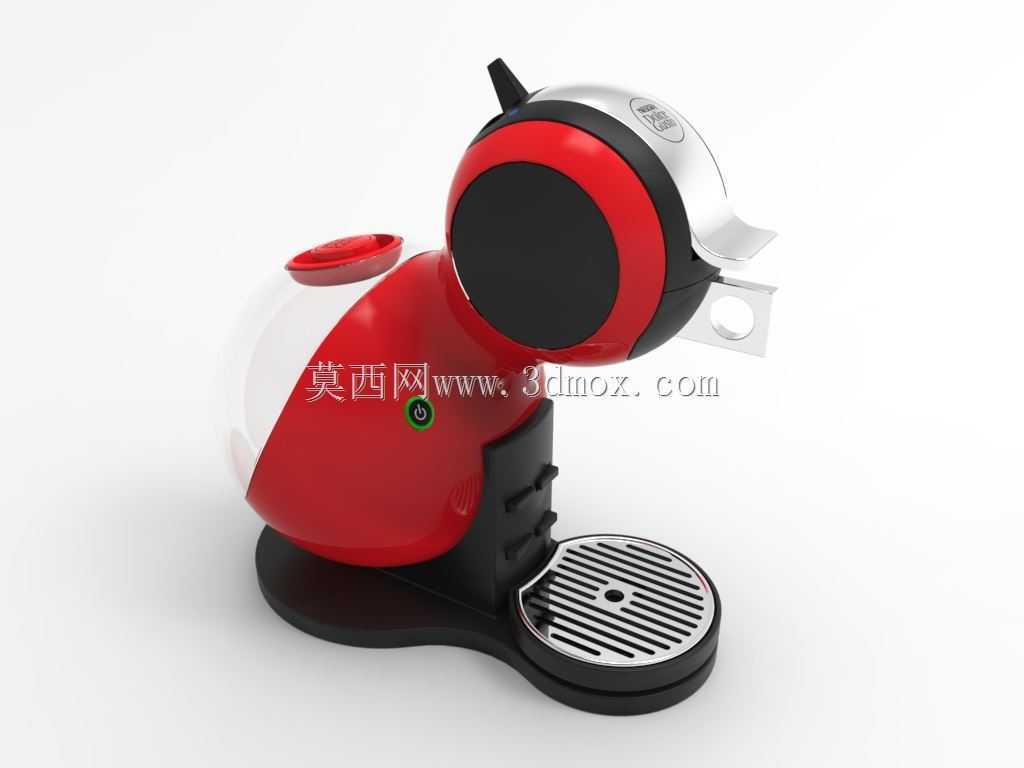

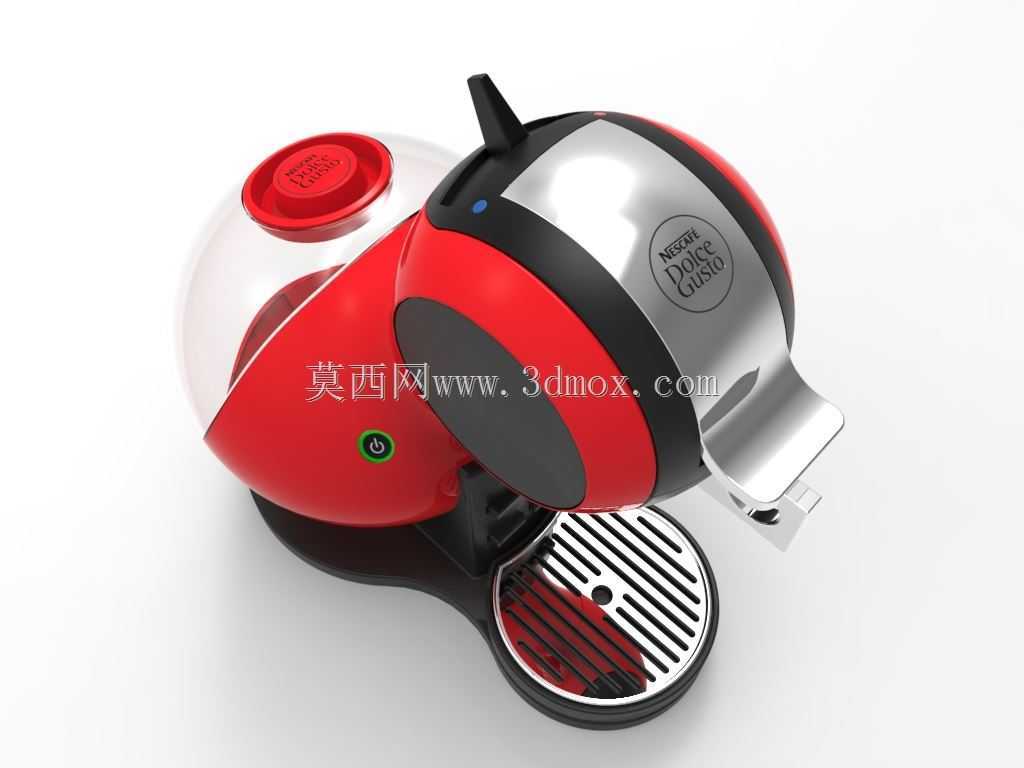

这款胶囊咖啡机的三维结构设计，首先围绕家用桌面场景的使用边界做了尺寸约束，整机占地投影控制在A4纸张范围内，放置于厨房操作台、书房边桌甚至办公工位桌面都不会挤占过多操作空间，底部承托底座做了防滑橡胶垫的预留结构，避免冲泡过程中设备移位带来的液体倾洒风险。从功能实现逻辑来看，设备采用胶囊仓前置的布局思路，顶部设置透明可视储水舱，用户无需挪动设备即可直观观察剩余水量，储水舱的卡扣结构做了快拆设计，日常加水、清洁都可以单手完成操作，舱体边缘做了翻边密封结构，防止移动过程中溢水。机身前部的出水嘴高度做了可调空间预留，既可以适配常规高度的浓缩咖啡杯，也能容纳大容量的马克杯接取饮品，下方的沥水格栅采用可拆卸式结构设计，格栅缝隙做了均匀排布，既可以承接滴落的残液，也能快速沥干杯底残留的水渍，沥水盘的容量做了冗余设计，满足连续3-5次冲泡的残液存储需求，无需频繁倾倒清理。外观造型上采用圆润的流线型曲面设计，没有尖锐的棱角结构，避免家庭使用过程中磕碰受伤，机身主体的红黑银配色分区清晰，操作按键设置在机身正面易触碰的位置，按键做了凸起的触感标识，用户无需低头观察即可盲操作完成冲泡启动。机身侧面的散热格栅做了隐藏式排布，既保证内部加热模块的空气流通散热，也不会破坏整体外观的完整性，设备背部的电源线预留了绕线收纳结构，可以根据摆放位置的插座距离调整出线长度，避免多余线材杂乱堆放。从结构装配角度来看，整机的壳体采用卡扣加少量螺丝的固定方式，内部的加热模块、水泵、管路都做了独立的安装定位槽，后期维护拆解时可以快速拆分各个功能模块，管路排布沿着壳体内部的走线槽固定，避免管路弯折影响水流输送，胶囊仓的穿刺结构做了弹性复位设计，放入胶囊闭合仓门时自动完成穿刺，开仓时自动退除废弃胶囊，无需手动清理残留胶囊壳。
