商用台式半自动食品切片设备结构设计

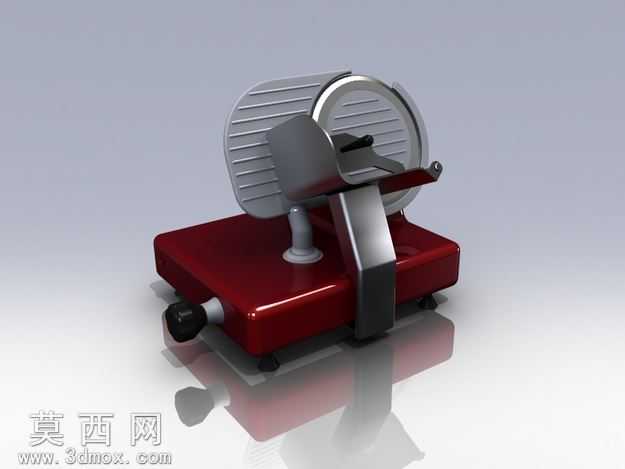

本作品为商用台式半自动食品切片设备的三维结构设计，采用SolidWorks2010完成全参数化建模与效果渲染，完整还原了设备的整机结构与功能部件布局。建模阶段遵循机械设计的装配逻辑，自下而上完成各零件的特征构建：底座部分采用一体化壳体结构设计，建模时通过抽壳、圆角、凸台拉伸等特征，还原了枣红色烤漆底座的厚重质感，底座底部预留了四个防滑脚垫的安装位，侧面设置了厚度调节旋钮的装配结构，旋钮表面做防滑滚花特征处理，提升操作时的摩擦力。核心切削模组部分，圆形刀盘采用薄壁回转体建模，刀盘背部的散热格栅通过线性阵列特征实现均匀排布，还原金属刀盘的冲压成型结构；载料托台采用倾斜式布局设计，通过滑动导轨与底座连接，托台表面设置防滑挡料结构，配合可摆动的压料臂实现食材的固定推送，压料臂的铰接结构做了限位特征设计，保证压合行程的合理性。接料导板采用倾斜式钣金结构设计，通过折弯特征还原金属板材的弯折形态，导板与刀盘的间隙做了精准的参数约束，保证切片后的食材可顺畅滑落。渲染阶段针对不同部件赋予对应材质：底座采用高光亮面烤漆材质，调整反射参数模拟漆面的高光质感与环境倒影效果；刀盘、托台、导板等金属部件采用拉丝不锈钢材质，添加细微的凹凸纹理模拟金属拉丝的表面肌理，调整金属度与粗糙度参数还原不锈钢的冷冽质感；调节旋钮采用黑色哑光橡胶材质，降低反射率模拟橡胶的磨砂触感。整机装配阶段添加了合理的配合约束，保证载料台滑动、压料臂摆动、刀盘旋转等运动结构的运动逻辑符合实际使用需求，各部件之间无干涉问题，结构布局紧凑合理，兼顾了商用设备的操作便利性与结构稳定性，可作为食品加工设备结构设计、商用厨具产品开发的参考三维模型，也可用于相关机械结构的教学演示案例。
