桌面型齿轮传动创意纪念摆件结构设计

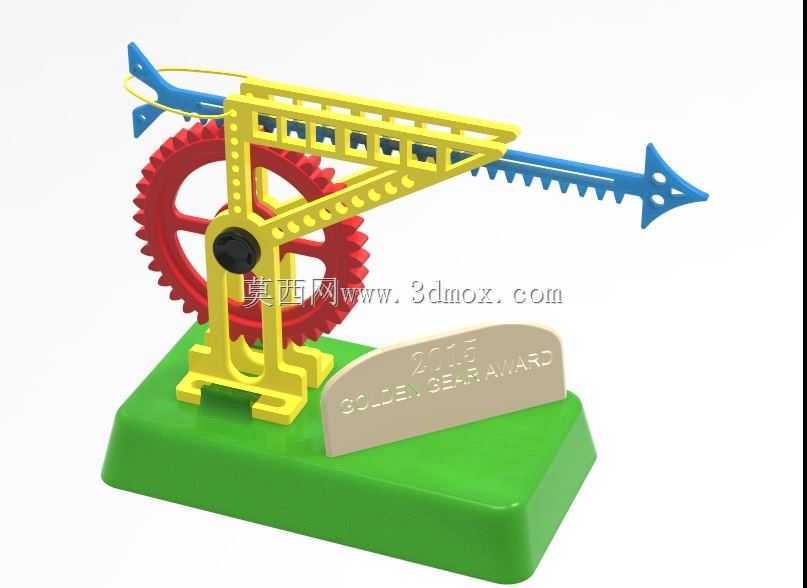

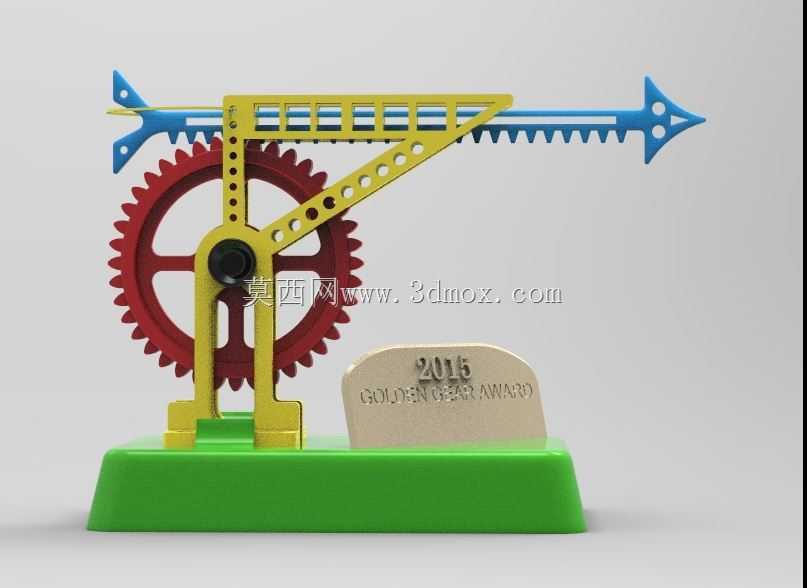

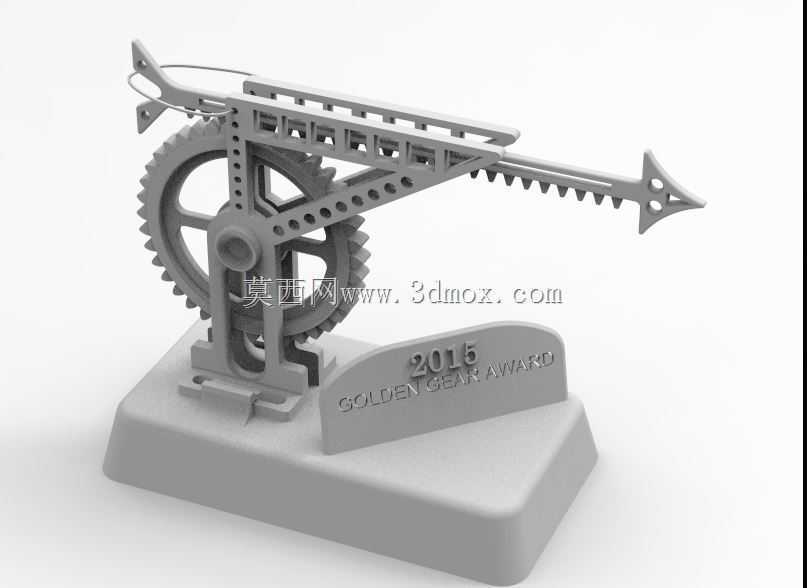

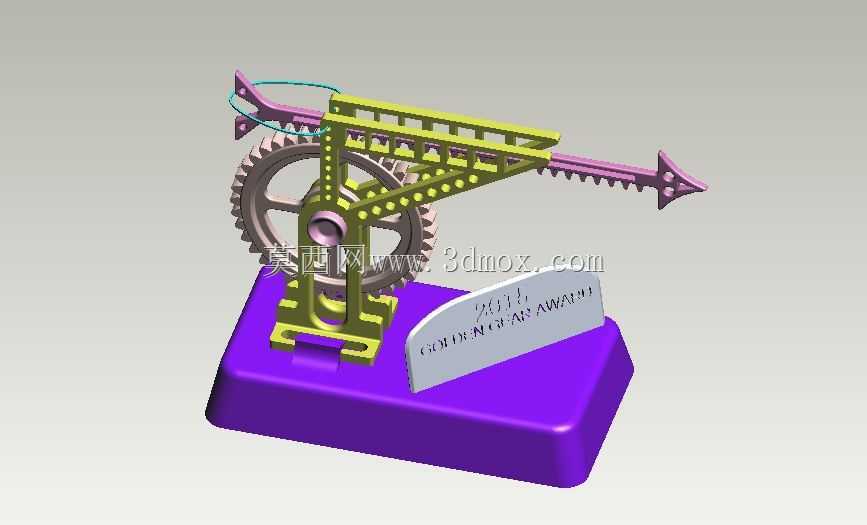

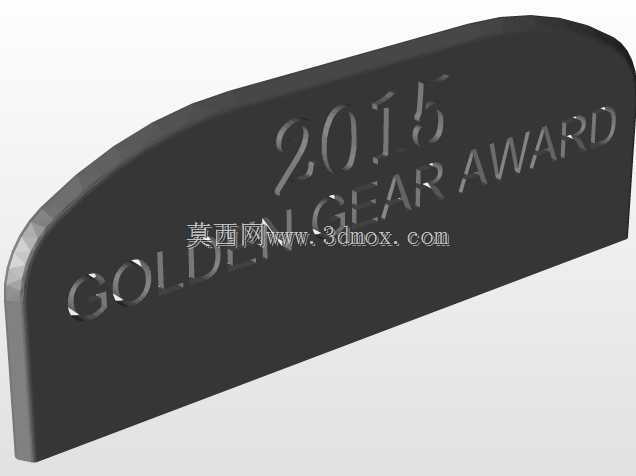

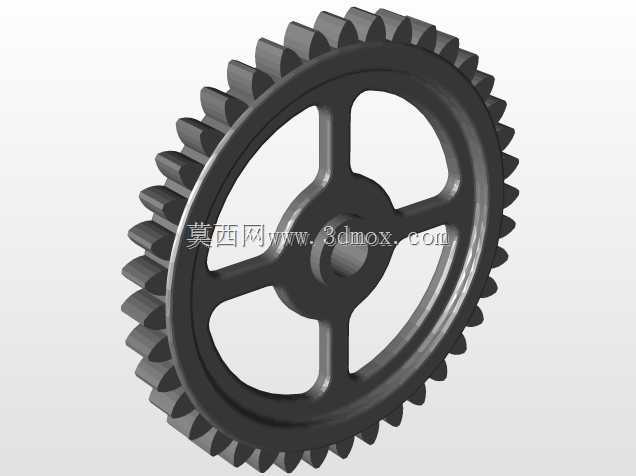

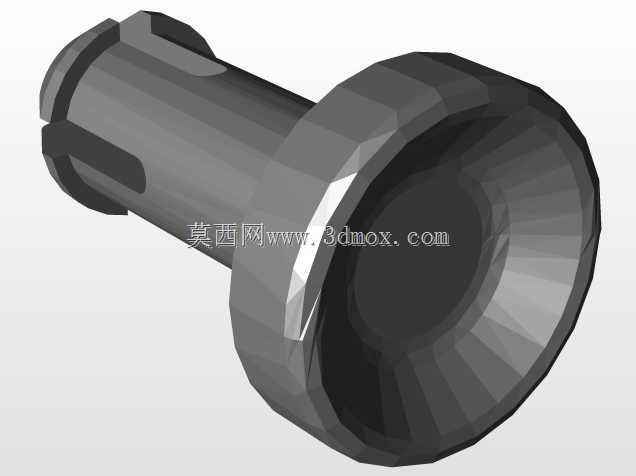

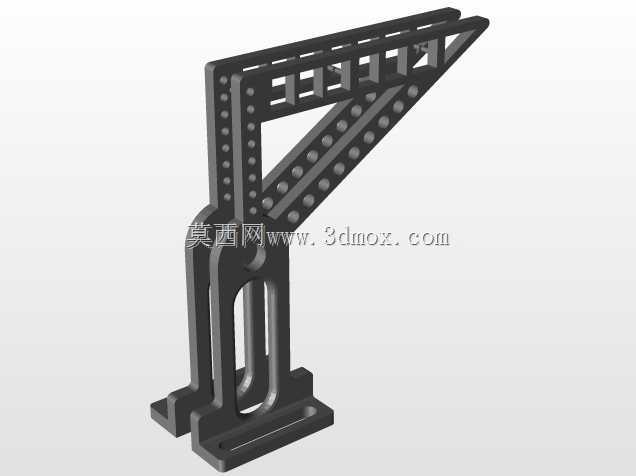

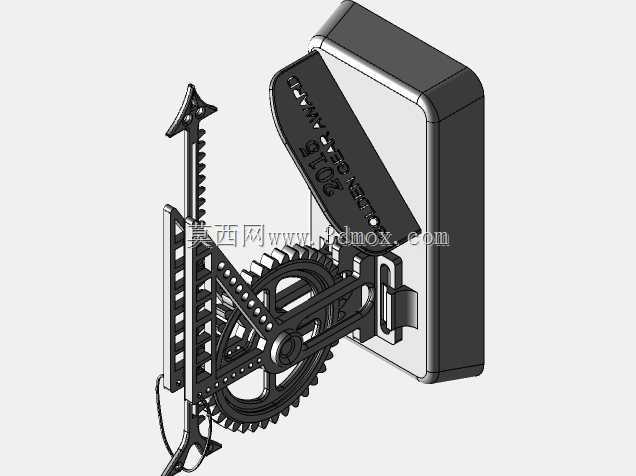

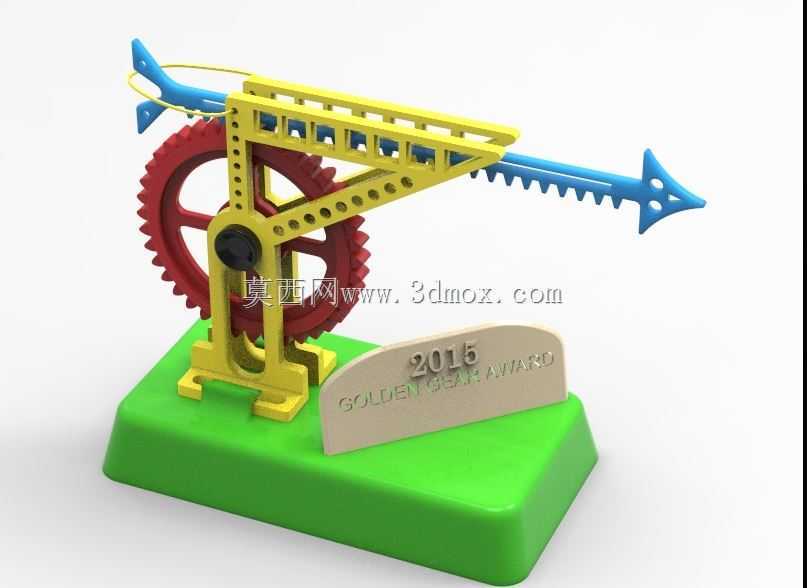

这款齿轮传动结构的创意摆件，核心采用渐开线圆柱齿轮与齿条啮合的传动方案，整体结构适配桌面摆放场景，可作为机械原理教学演示用具、桌面工艺陈设，也可用于3D打印制作的实操练习案例。从结构设计逻辑来看，核心传动副选用大模数直齿圆柱齿轮，齿形参数经过适配调整，既保证手动拨动时的传动顺畅度，又能通过外露的齿形结构直观展示齿轮齿条的运动转换过程——齿轮的回转运动通过啮合传递给带齿的箭形齿条，实现齿条的直线往复动作，整套传动无额外冗余构件，运动传递路径清晰，能直观展现旋转运动转直线运动的机械原理。支撑结构采用桁架式镂空立架设计，在保证结构刚性、支撑齿轮轴与齿条导向槽的前提下，尽可能削减实体材料占比，既降低整体重量，也让整体外观更具机械设计的通透质感，立架上的减重孔同时兼顾了装饰性与轻量化需求，安装时齿轮轴与立架的轴孔采用间隙配合，手动转动时无卡滞，也不需要额外添加润滑介质即可顺畅动作。底座采用带圆角的矩形台结构，底部为平整安装面，放置在水平桌面时无晃动，底座上预留了立架的定位安装槽，立架与底座通过卡槽定位加粘接的方式固定，不需要额外紧固件即可保证整体结构的连接稳定性，底座表面预留的标识安装位可嵌入纪念铭牌，不破坏整体外观的完整性。齿条部分集成了导向结构，与立架上部的导向槽配合，限制齿条运动过程中的上下、左右窜动，保证齿条与齿轮的啮合精度，避免运动过程中出现脱齿、卡滞问题；齿轮端的摇臂结构做了圆弧过渡处理，手动拨动时施力方便，操作手感顺滑。整套结构的所有零件均做了适配3D打印的工艺优化，所有面的拔模角度统一，无倒扣结构，不需要额外支撑即可完成FDM工艺打印，零件之间的配合间隙预留了3D打印的工艺公差，打印完成后仅需简单去除毛刺即可完成装配，不需要二次机加工。整体尺寸控制在单手握持可拿起的范围，放置在桌面时占用空间小，重量较轻，挪动方便，既可以作为机械专业学生理解齿轮齿条传动的具象教学模型，也可以作为机械爱好者的桌面陈设，还能作为机械结构设计的入门练习案例，帮助建模者掌握齿轮参数化建模、运动配合校验、装配公差预留的相关实操技巧。
