三螺旋排布组合齿轮摆件结构设计

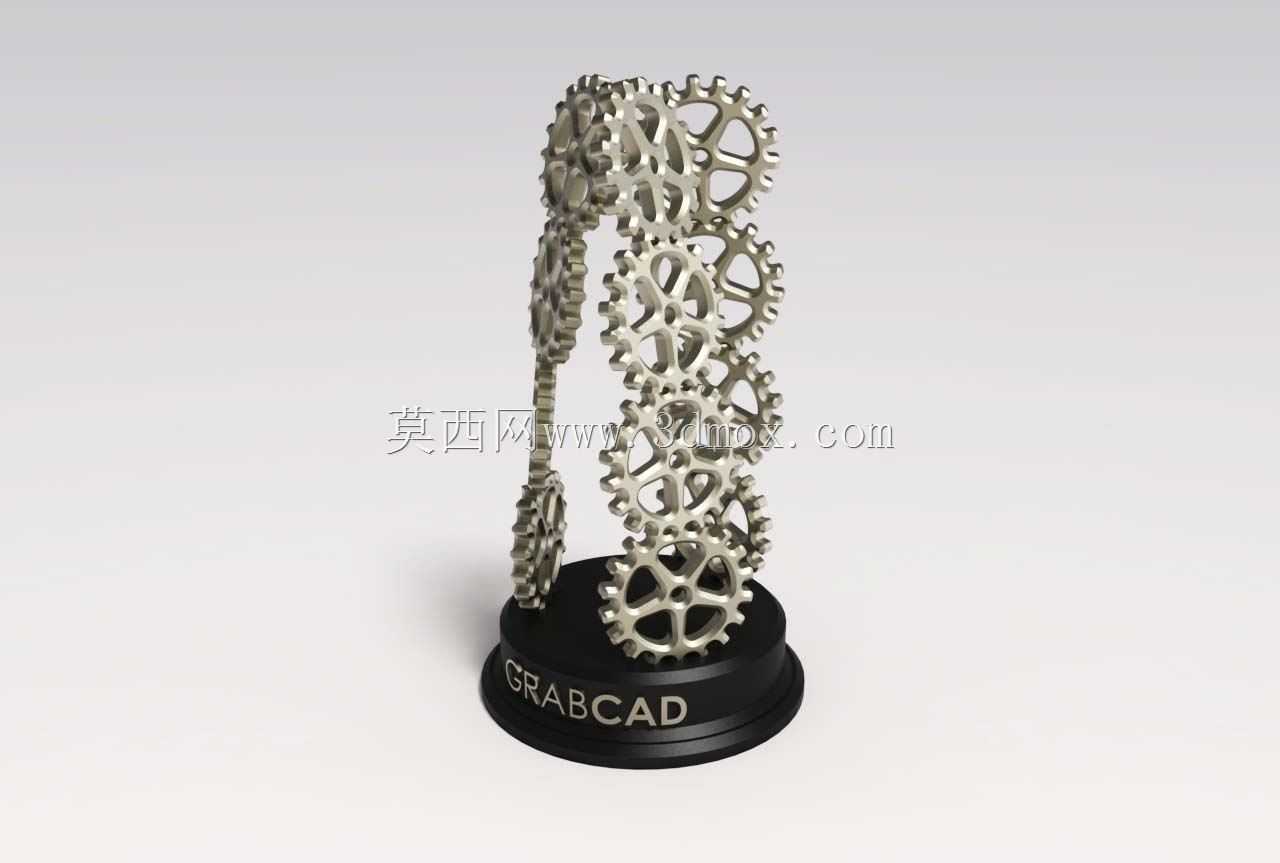

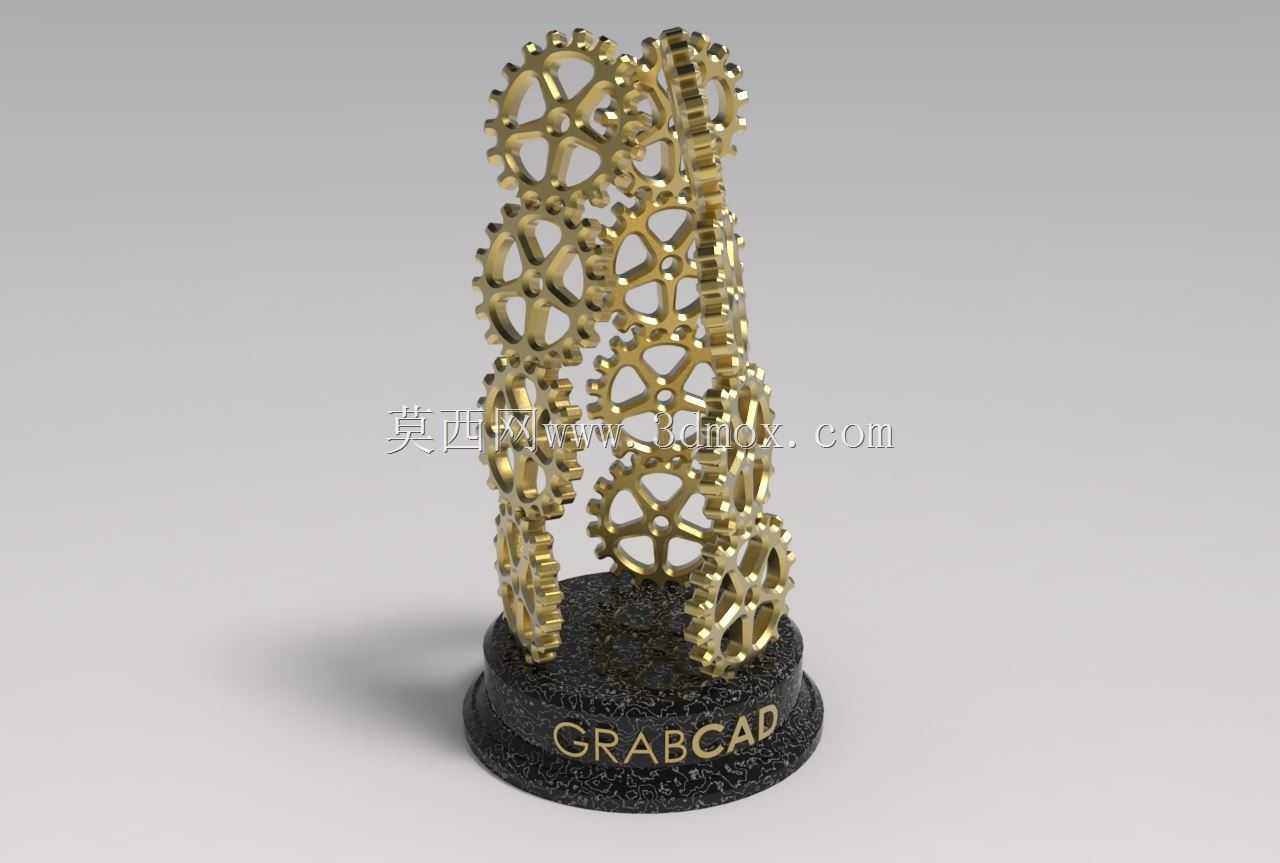

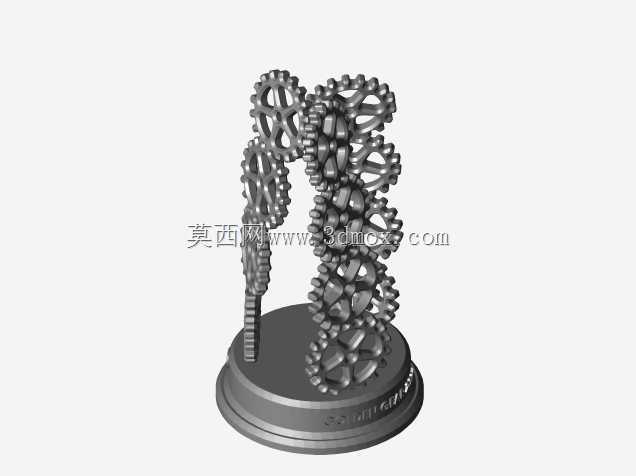

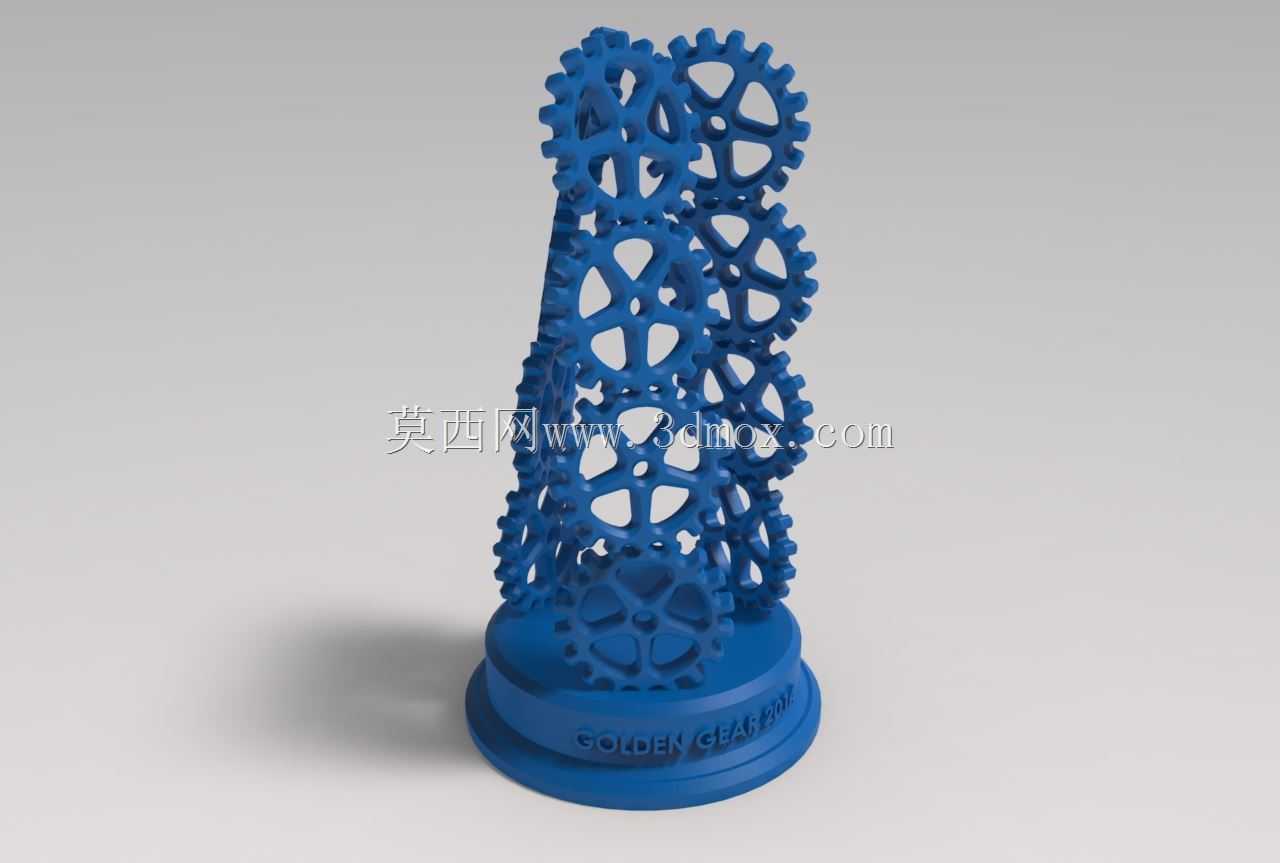

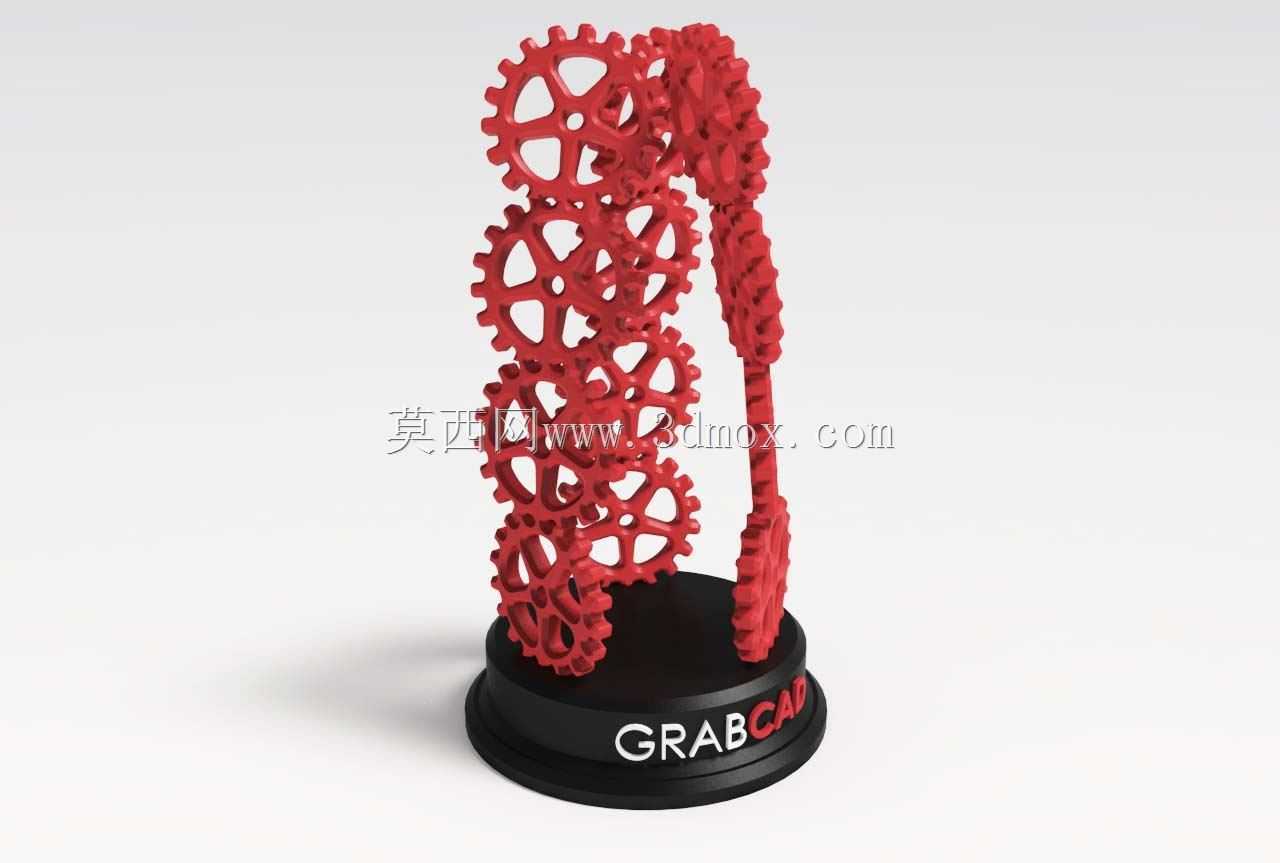

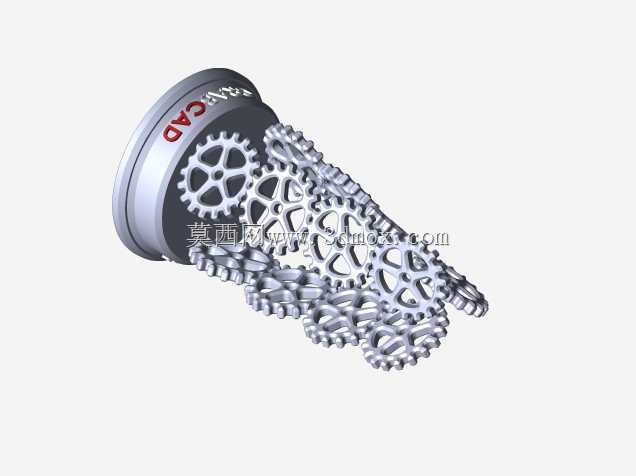

这款组合齿轮结构采用三螺旋线作为排布基准，所有齿轮单元沿螺旋轨迹完成空间定位与啮合匹配，打破了传统平行轴、相交轴齿轮传动的平面布局逻辑，在空间维度上实现了连续的齿形啮合路径。从实际应用场景来看，该结构既可以作为机械原理教学的具象演示教具，帮助学习者直观理解空间齿轮传动的啮合特性与运动传递路径，也可作为工业风装饰摆件放置于工业设计展厅、机械主题场馆，或是机械从业者的办公空间，兼具机械结构展示价值与装饰属性。

设计过程中，首先确定三螺旋线的导程、螺旋升角等核心参数，确保每一个齿轮的安装轴线都与对应位置的螺旋切线方向保持匹配，相邻齿轮的中心距严格按照所选齿形的标准中心距计算值控制，避免出现齿侧间隙过大或啮合干涉的问题。所有齿轮统一采用标准渐开线齿形，齿顶高、齿根高、压力角等参数均符合通用齿轮设计规范，保证齿面接触时的受力均匀，不会出现局部应力集中导致的齿形磨损过快问题。

整体外形尺寸控制在80mm×80mm×145mm的边界范围内，底部设置圆形安装基座，基座直径略大于螺旋结构的最大回转直径，保证整体放置时的重心稳定，不会出现倾倒风险。基座与最下端齿轮的安装轴采用过盈配合定位，无需额外紧固件即可完成固定，同时预留了拆卸空间，方便对单个齿轮单元进行更换或调整。

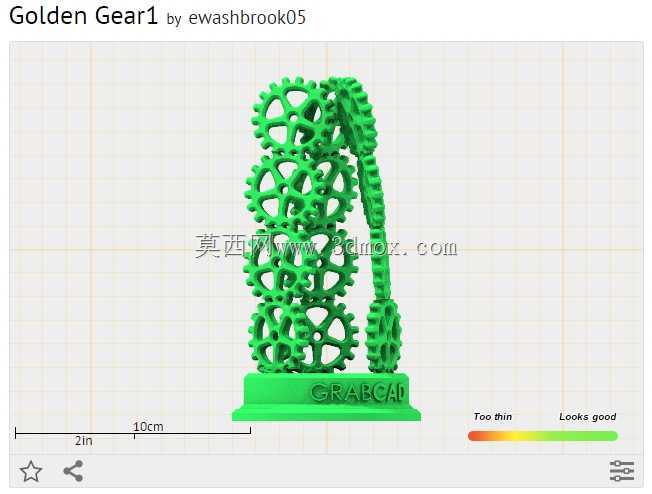

从功能特性来看，该结构在手动拨动任意一个齿轮时，动力可沿三螺旋轨迹传递至所有啮合的齿轮单元，传动过程顺滑无卡滞，每一级齿轮的传动比经过匹配设计，整体运动节奏均匀，不会出现忽快忽慢的顿挫感。齿轮单元之间的啮合侧隙控制在0.1mm以内，既保证了传动的灵活性，又不会因间隙过大产生晃动异响。材质适配方面，该结构可采用多色塑料通过3D打印一体成型，也可采用金属材质通过机加工完成组装，不同材质的适配不需要调整核心结构参数，仅需根据材料的收缩率对齿形尺寸做微小补偿即可。在结构验证阶段，需要对每一个齿轮的安装位进行干涉检查，确保齿轮在转动过程中，齿顶不会与相邻齿轮的轮毂、螺旋支撑结构发生碰撞，同时要校核螺旋支撑结构的刚度，避免在齿轮转动过程中因受力产生形变导致啮合错位。
