壁挂式全亚克力管并联水冷PC结构设计

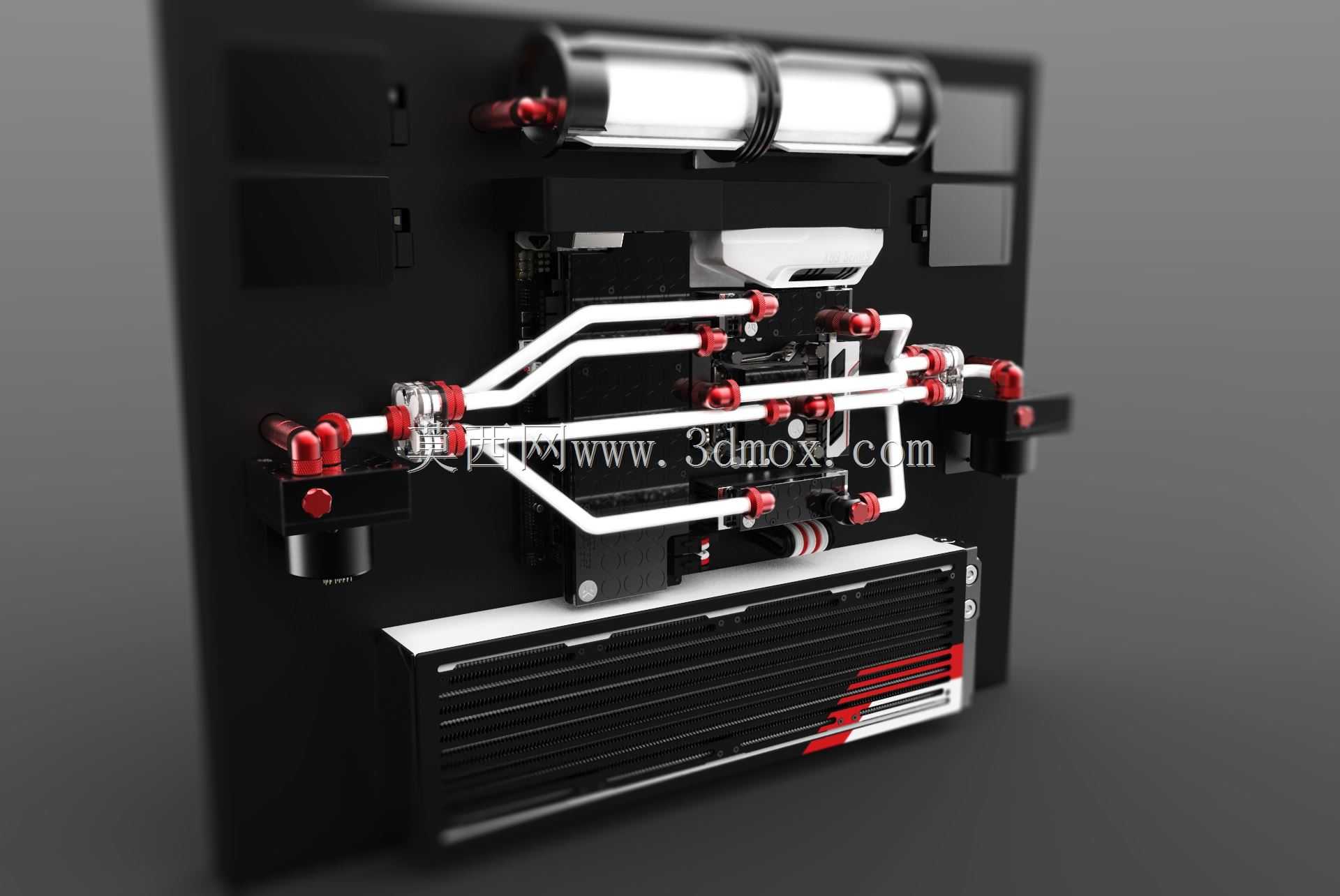

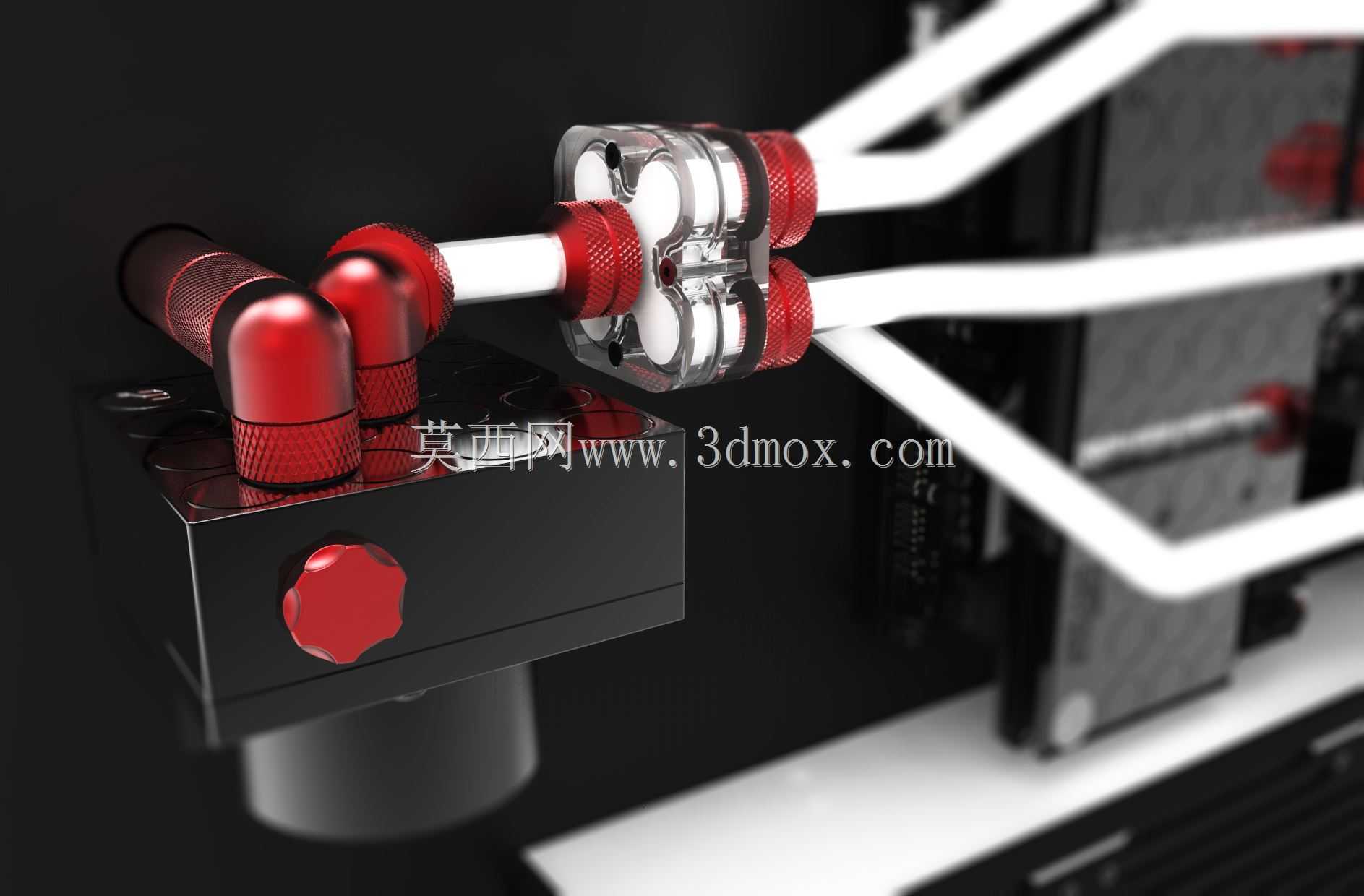

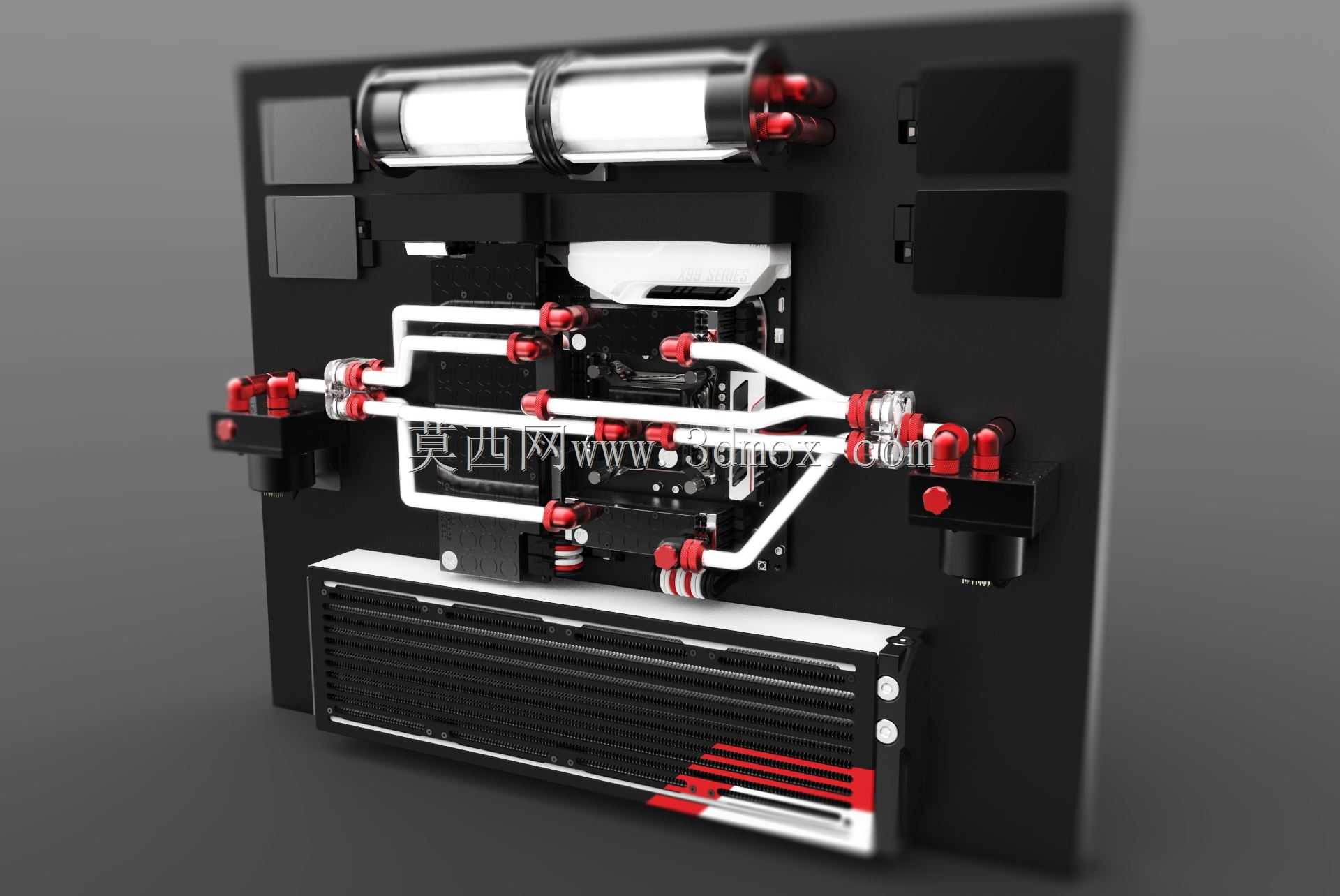

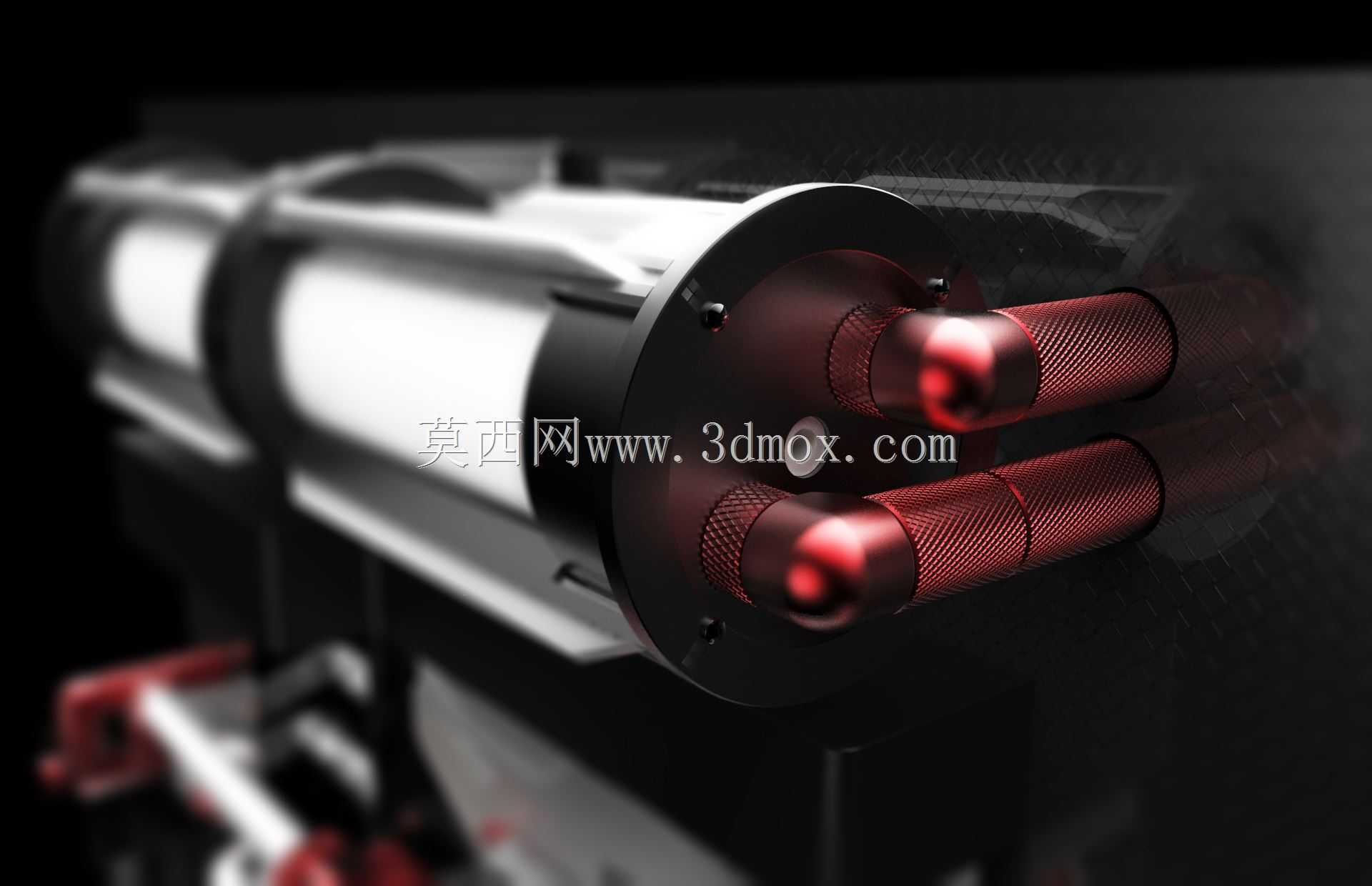

　　这套壁挂式水冷PC结构，核心针对狭小空间、墙面挂载的装机场景设计，打破传统台式机箱落地或桌面放置的空间占用逻辑，可直接固定于墙面预留点位，适配电竞空间、工业控制壁挂工位、展示型装机场景的布局需求。整套散热回路采用全丙烯酸管路搭建，区别于常规水冷系统的串联冷却逻辑，所有发热部件采用并联路径供液，通过定制的4路分配器实现冷却液的均等分流，能避免串联回路中冷却液沿程升温导致后端部件散热效率衰减的问题，让CPU、显卡、供电模块等不同发热单元的进水温度保持一致，散热负载分配更均衡。结构设计阶段将泵组、储液罐、散热排的连接管路，以及供电线缆、信号线缆全部隐藏在挂载背板后方，背板预留对应走线槽与管路固定卡扣，安装时可先将背板固定于墙面承重点位，

　　再依次挂载各功能模块，避免明线明管破坏整体视觉一致性。散热排前端配置定制的丙烯酸格栅，既可以防护散热鳍片不受外力磕碰，也能规整出风方向，避免气流紊乱影响换热效率，格栅与散热排采用快拆卡扣连接，后期清理散热鳍片积灰时无需拆解整个管路。安装边界方面，整套结构的墙面固定点位按照标准壁挂承重要求排布，预留的安装孔位适配常见的墙面膨胀螺栓规格，整体厚度控制在墙面挂载的安全范围内，不会因为突出墙面过多造成磕碰风险；各水冷接头的位置预留了足够的操作空间，后期维护更换部件时无需整体拆解结构，可单独对单个发热模块的管路进行拆装。管路布局阶段充分考虑了丙烯酸管的弯折半径限制，所有走管路径的弯折处都符合管材的最小弯折要求，避免管路出现应力集中导致漏液风险，并联回路的每一条支路都配置了独立的流量调节点位，可根据不同部件的发热功率调整对应支路的冷却液流量，在保证散热效果的同时降低泵组的运行负载。
