全丙烯酸管分体式水冷PC概念结构设计

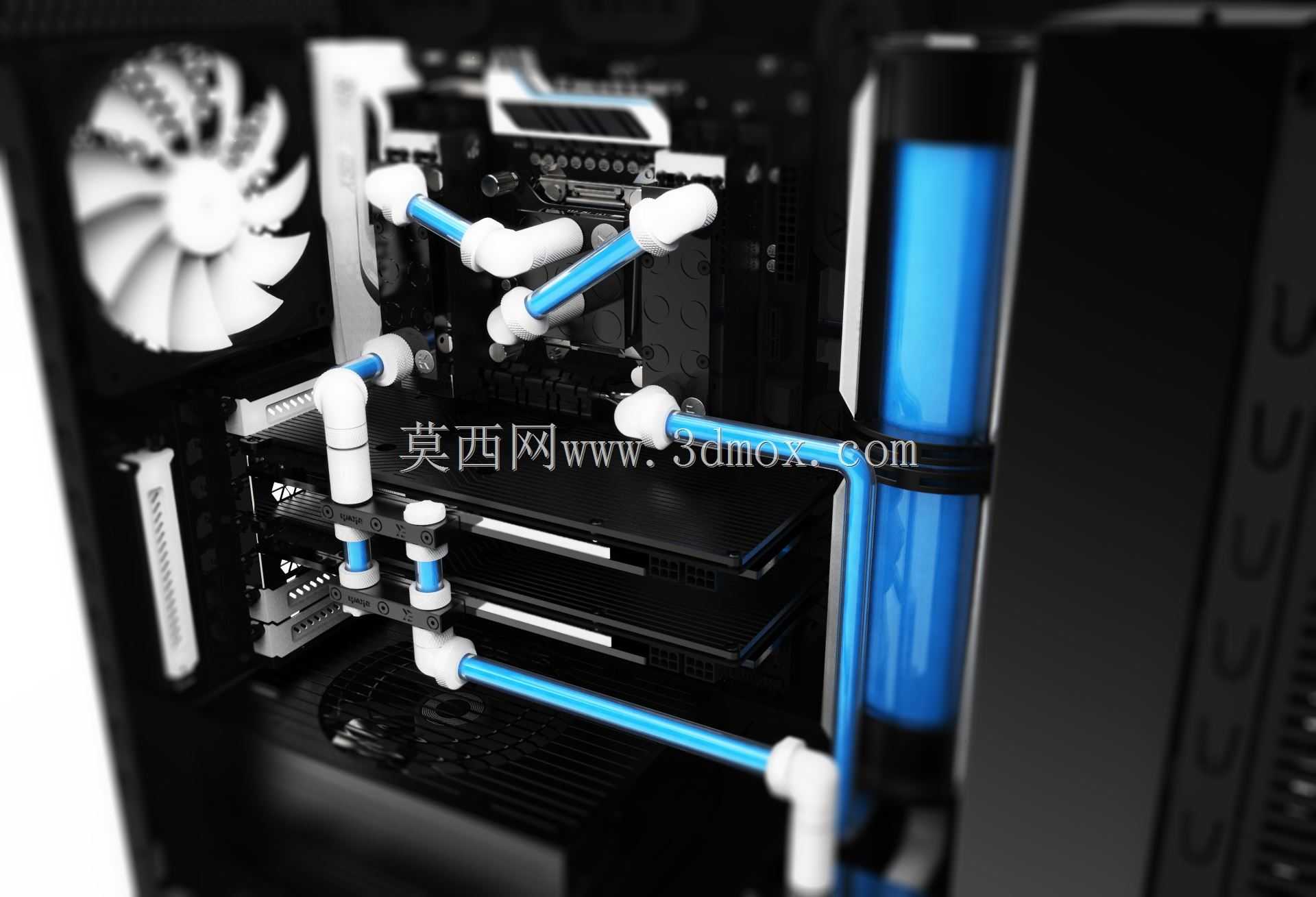

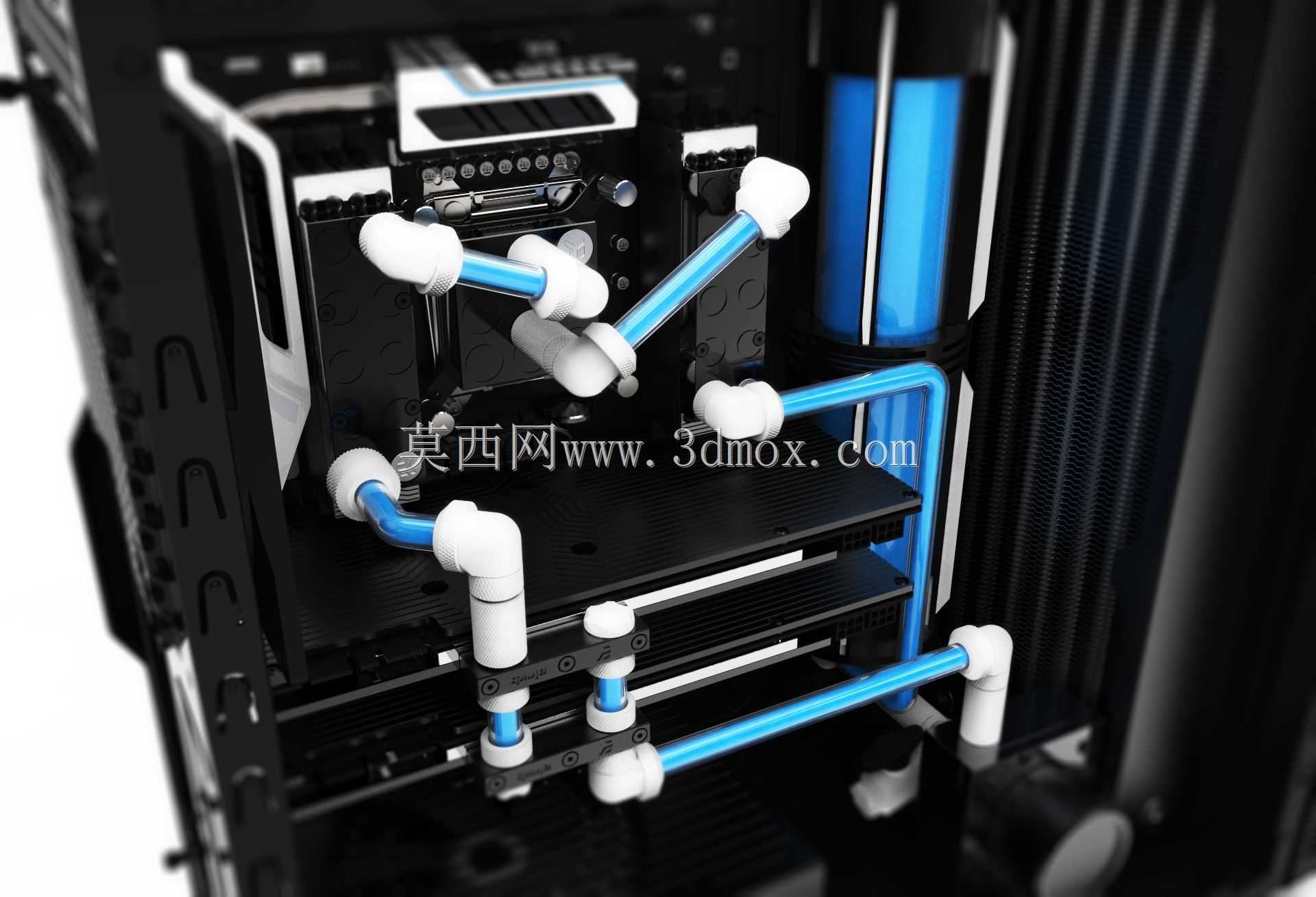

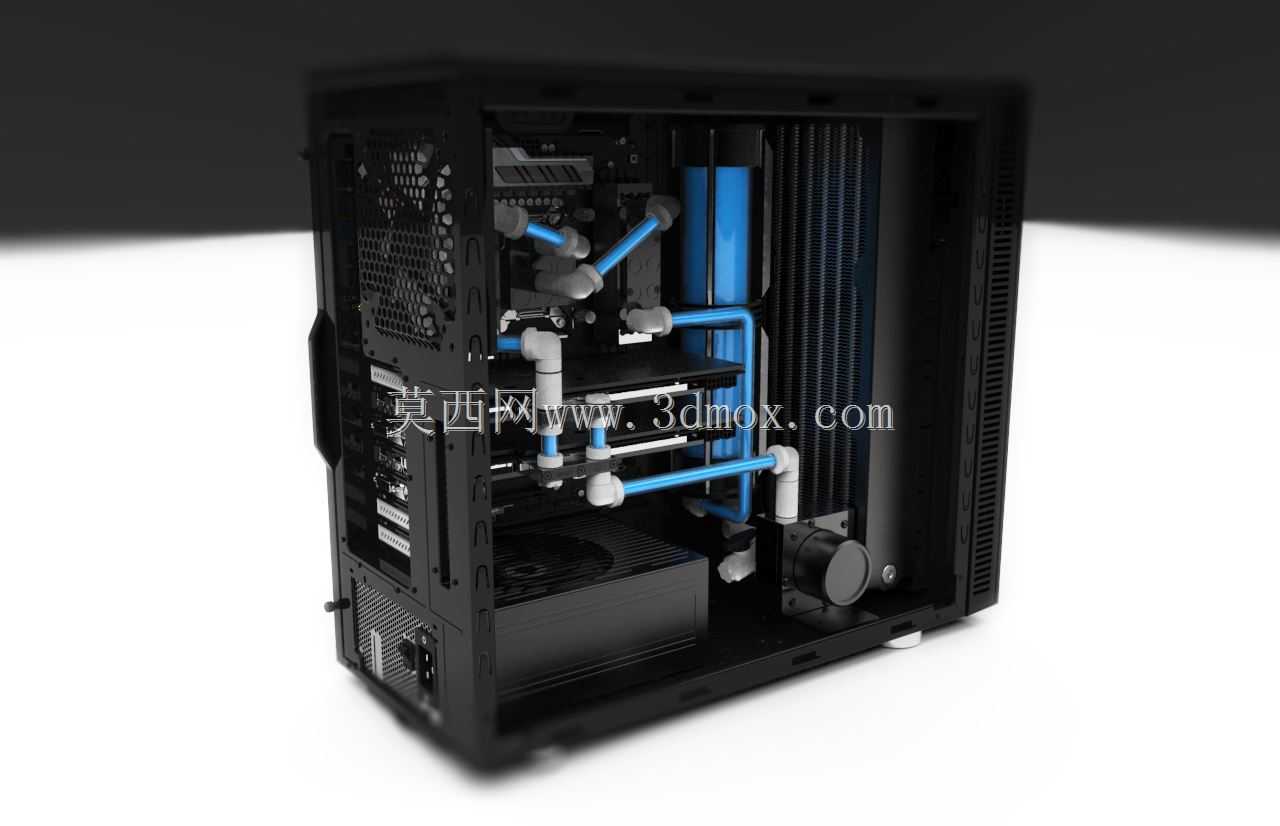

　　这套分体式水冷PC的管路结构设计，核心围绕高负载计算场景下的硬件散热需求展开，针对桌面级高性能工作站、电竞主机这类长时间满负载运行的设备，解决传统风冷散热在高功耗CPU、多显卡并行配置下的散热瓶颈问题。整套管路采用全丙烯酸透明硬管搭建，刚性管路的布局完全适配标准ATX机箱的内部安装边界，走管路径提前规避了主板内存插槽、PCIe设备插拔位、电源仓凸起等干涉区域，所有弯折角度均配合快拧接头的安装公差做了预留，不会出现管路硬掰导致的应力开裂问题。设计过程中优先考虑了冷液的流道合理性，从冷排出水口出发的管路先经过CPU冷头，再分流至各显卡冷头，最终汇合回到水箱，串联路径减少了不必要的流阻，

　　搭配的G1/4规格迷你阀门可以单独控制每一路支路的通断，方便后期单硬件维护时不用排放整个回路的冷却液。管路的固定点位全部依托机箱原有硬盘位、风扇位的安装孔位设计，不需要额外在机箱钣金上打孔，亚克力管的外露段长度控制在150mm以内，避免长距离硬管受机箱共振影响出现接头渗液的问题。水箱采用垂直安装布局固定在机箱光驱位区域，注水口位置预留了足够的操作空间，方便后期排气、补充冷液，冷排的安装位置匹配机箱前部、顶部的120/240/360mm风扇位通用孔距，用户可以根据自身散热需求灵活搭配不同厚度的冷排组件。整套结构的所有接头、管路、固定件都采用标准化通用规格，没有定制异形零件，建模时所有配合面都按照实际五金件的公差做了偏移预留，

　　硬管的插入深度严格控制在快拧接头的有效锁紧范围内，既保证密封性能，也不会出现管路顶到冷头内部流道的问题。走管时特意给主板供电线、显卡供电线的走线留出了20mm以上的间隙，避免线材贴在冷管上长期受热加速老化，同时透明管路的布局兼顾了视觉整洁度，没有多余的交叉绕管，整体结构既满足散热功能需求，也符合DIY装机的实际安装逻辑。
