运动相机适配夹持固定支架结构设计

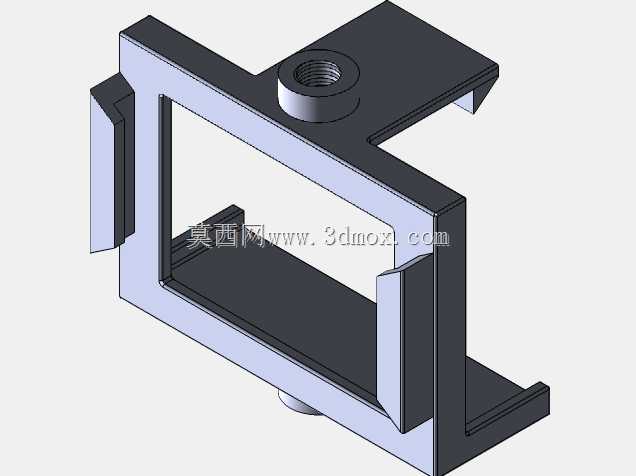

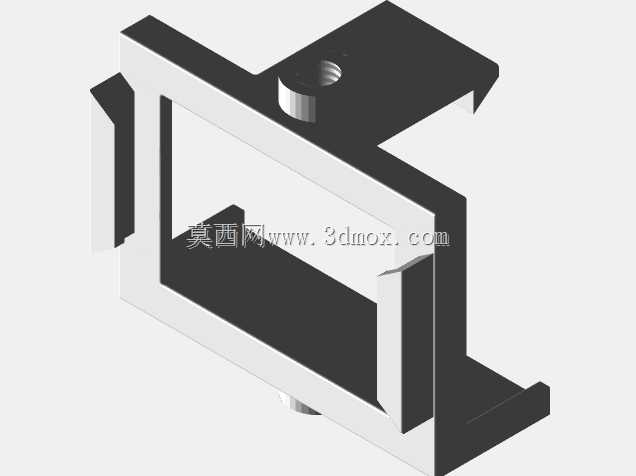

这款夹持支架主要面向入门级运动相机的户外拍摄固定场景，适配市面常见的廉价款SJ4000型运动相机，解决原装支架易断裂、固定可靠性不足的使用痛点，可直接替换损坏的原装夹持部件，适配骑行、徒步、第一视角拍摄等多类户外记录场景的安装需求。整体外形轮廓尺寸控制在41mm×60mm×25mm区间，安装边界预留充足，不会遮挡相机镜头、按键与侧边接口，安装后不影响相机正常操作与拍摄视野。结构设计上采用框架式夹持构型，主体为U型围合结构，两侧设置对称的弹性夹持臂，依靠结构自身的形变张力抱紧相机机身，无需额外锁紧件即可实现快速装拆，夹持臂内侧做贴合相机侧边弧度的切边处理，增大接触面积的同时避免刮花相机外壳。顶部设置带标准内螺纹的凸台安装座，螺纹规格适配通用三脚架、自拍杆、头盔固定座等常见摄影配件的外接接口，可直接与各类标准摄影支撑配件对接，无需额外转接件。底部预留定位凸点，安装时可与相机底部的定位槽配合，防止拍摄过程中相机出现滑移偏转，保证拍摄画面稳定性。设计过程中优先考虑结构强度与打印适配性，整体壁厚均匀，无尖锐转角与薄壁悬空结构，既适合采用FDM熔融沉积工艺3D打印制作，也可通过注塑工艺批量生产，针对原装支架易断裂的受力薄弱位置做了局部加厚处理，在夹持臂与主体框架的衔接位置设置圆角过渡，降低应力集中风险，提升整体抗冲击性能。框架中部做镂空处理，既减轻支架整体重量，也为相机散热预留空间，长时间录制时不会因为支架包裹导致相机积热过热。夹持开口尺寸做了公差适配，可兼容同尺寸区间的不同批次运动相机机身，不会因为外壳尺寸的微小公差出现装夹过松或无法装入的问题，顶部螺纹孔做了深度优化，拧入标准连接螺丝后不会出现顶穿支架内部的情况，保证连接强度的同时避免螺丝刮蹭相机外壳。
