3D打印机Y轴用GT2压入式同步带轮

　　这款压入式同步带轮是针对桌面级FDM3D打印机Y轴传动场景设计的传动部件，日常做设备改装、备件替换时经常会用到这类结构。从实际使用场景来看，桌面级3D打印机的Y轴多负责成型平台的前后往复运动，对传动的同步精度、回程间隙控制有较高要求，一旦带轮配合精度不足，很容易出现层纹错位、尺寸偏差等打印缺陷，这款带轮的齿形完全匹配GT2同步带标准，20齿的齿数搭配5mm宽度的同步带，刚好适配多数入门到中端桌面机型的Y轴负载需求，不会出现带宽不足导致的传动打滑，也不会因带宽过大增加不必要的运动惯量。

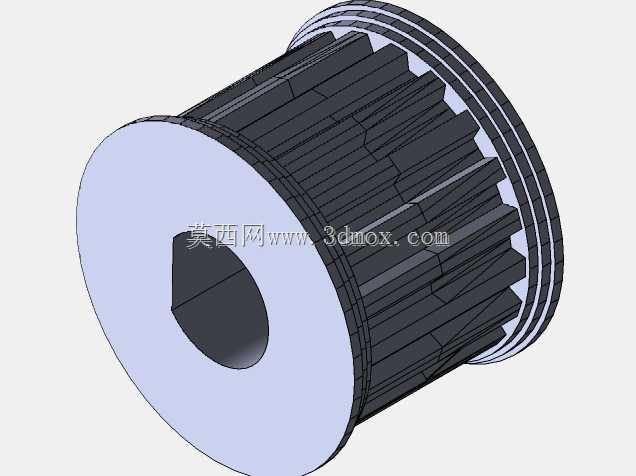

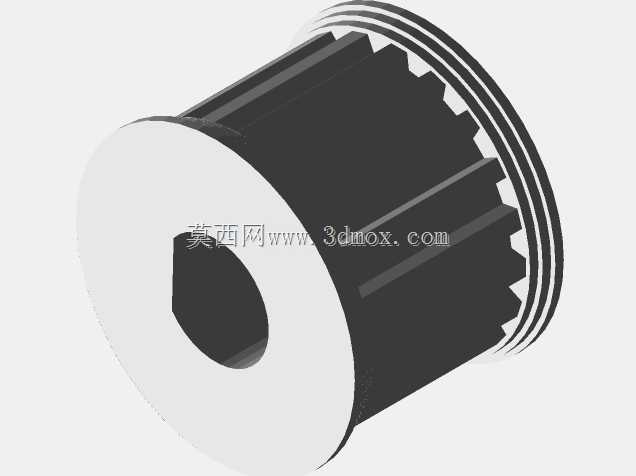

　　设计上采用压入式安装结构，中心的D型孔是这类带轮的典型特征，对应电机轴的D型切面，安装时不需要额外的顶丝固定，直接将带轮压入对应尺寸的电机输出轴即可，靠孔轴的过盈配合传递扭矩，相比顶丝固定的结构，压入式安装不会出现顶丝松动导致的传动错位，长期往复运动下的定位保持性更好，也避免了顶丝凸起剐蹭周边线束或结构件的问题。带轮的挡边做了双侧加高处理，刚好卡住5mm宽度同步带的两侧，高速往复运动时不会出现同步带滑脱的问题，齿槽的加工精度严格贴合GT2带的齿距参数，啮合时齿侧间隙控制在合理范围，既不会因为间隙过大产生回程误差，也不会因为间隙过小导致啮合阻力增大、电机负载升高。

　　从安装边界来看，这款带轮的外径、轮毂厚度都做了适配性优化，安装到42型步进电机输出轴上时，轮毂端面和电机端盖的间隙控制在合理范围，不需要额外加装垫片调整位置，带轮的齿面宽度完全覆盖5mm同步带的接触面，传动时皮带受力均匀，不会出现偏磨的情况。实际装机测试时，压入安装的方式比顶丝固定的装配效率更高，只要对准电机轴的D型切面均匀压入即可，不需要反复调整带轮的同轴度，带轮本身做了轻量化的结构处理，转动惯量较低，Y轴做高速往复运动时不会因为带轮自重过大导致电机启停滞后，打印小尺寸高精度零件时，传动的平稳性能够满足0.1mm层厚的打印精度要求。另外这款带轮的结构也可以适配其他采用GT2同步带传动的小型自动化设备的直线轴传动，只要安装轴径、带宽参数匹配，都可以直接替换使用，齿形的啮合精度能够保证长期运行下的传动同步性，不会出现早期磨损导致的精度衰减。
