工具制造者平行夹精密工装夹具

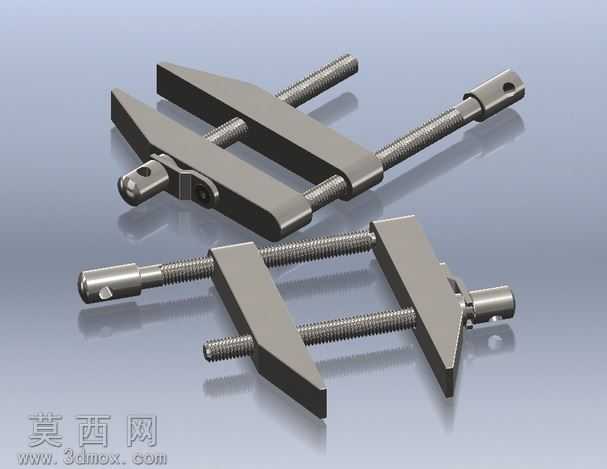

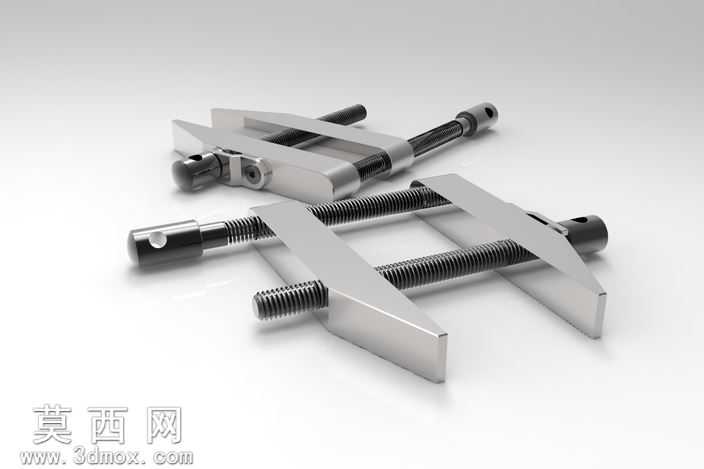

本模型为工具制造者专用平行夹紧夹具，采用三维机械设计软件完成全参数化建模，整体结构严格遵循机械加工工装的实际使用逻辑进行还原。建模过程中首先对夹体主体进行基准定位，以两个对称分布的平行夹臂为核心结构件，绘制夹臂的截面轮廓后通过拉伸特征生成基础实体，对夹臂的夹持端面做直角让位处理，保证夹持工件时两接触面始终保持平行，避免装夹过程中工件出现翘起、偏移的问题。针对传动结构部分，采用梯形传动螺杆作为核心驱动部件，建模时还原了螺杆的梯形牙型轮廓，通过螺旋扫描特征生成完整的螺纹结构，同时在螺杆两端设计了带通孔的扳动端头，适配六角扳手或者圆杆穿入扳动的使用场景，保证夹紧力输出稳定可靠。夹臂与螺杆的配合位置设计了滑动导向槽，建模时对槽内的配合面做了公差适配的结构处理，还原了实际产品中螺杆转动时夹臂同步平稳开合的运动逻辑，同时在夹臂的外侧端面做了倒角去毛刺的细节处理，还原五金工装的加工工艺特征。材质与渲染环节，将夹体主体、螺杆部件统一赋予金属不锈钢材质，调整材质的粗糙度参数模拟经过磨削加工的金属表面质感，添加细微的磨砂纹理还原工装夹具使用过程中的轻微磨损质感，场景采用柔和的影棚布光，通过主光源打亮夹体的正面结构，辅助光源补全螺杆螺纹缝隙处的暗部细节，添加柔和的地面反射效果突出金属件的厚重质感。设计思路上，该夹具主要用于机加工过程中对小型工件的平行夹紧定位，也可用于划线、装配工序中的工件固定，建模时充分考虑了结构的实用性，没有多余的装饰性结构，所有特征均服务于夹紧功能，两夹臂的开合行程通过螺杆的有效螺纹长度进行控制，保证开合范围内夹持力均匀分布，同时整体结构拆装方便，符合工具制造者日常使用的操作习惯，模型完整还原了该类夹具的所有结构细节，可用于工装设计参考、机械结构教学演示等场景。
