齿轮联动单手击球迷你台球装置

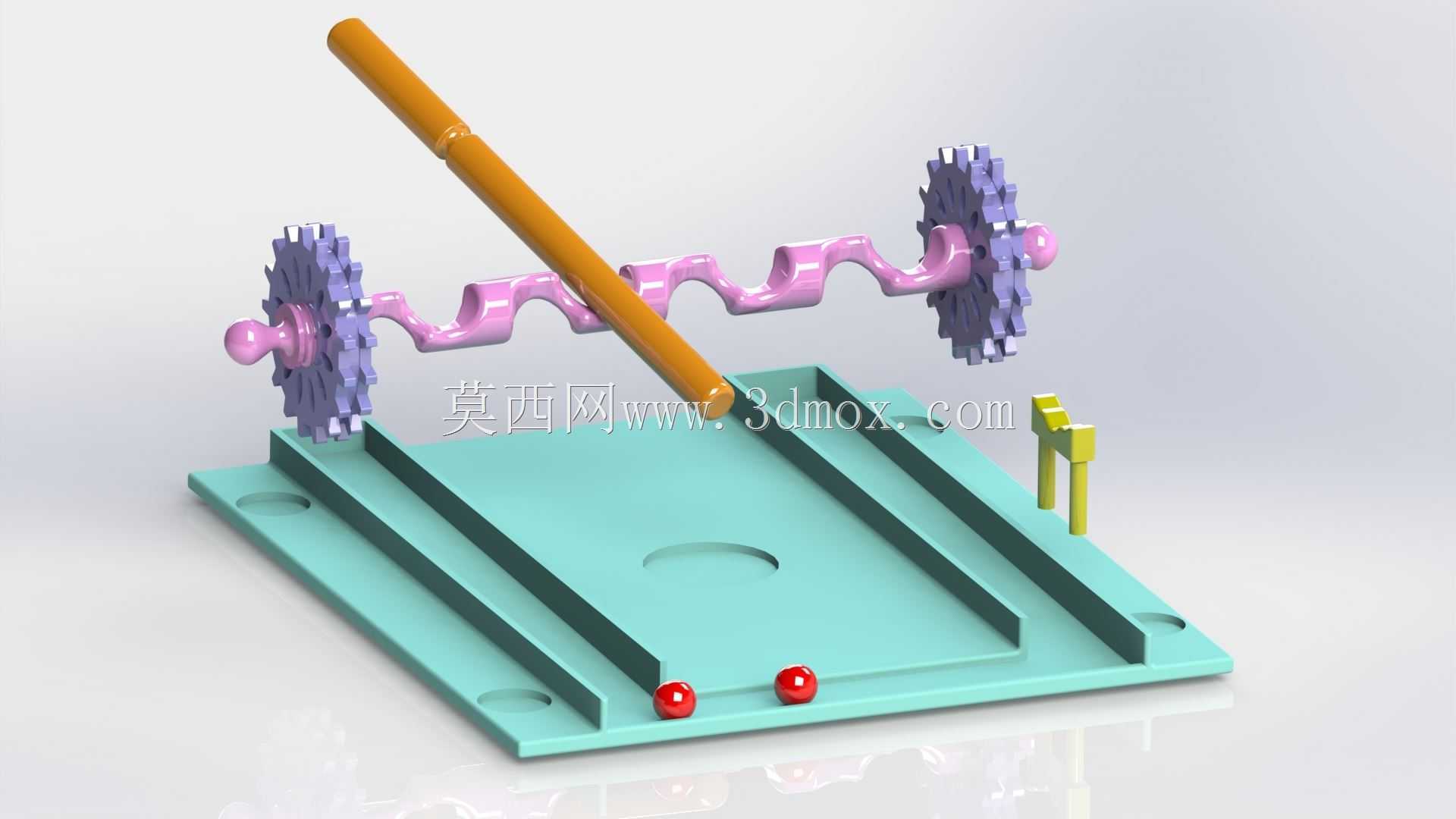

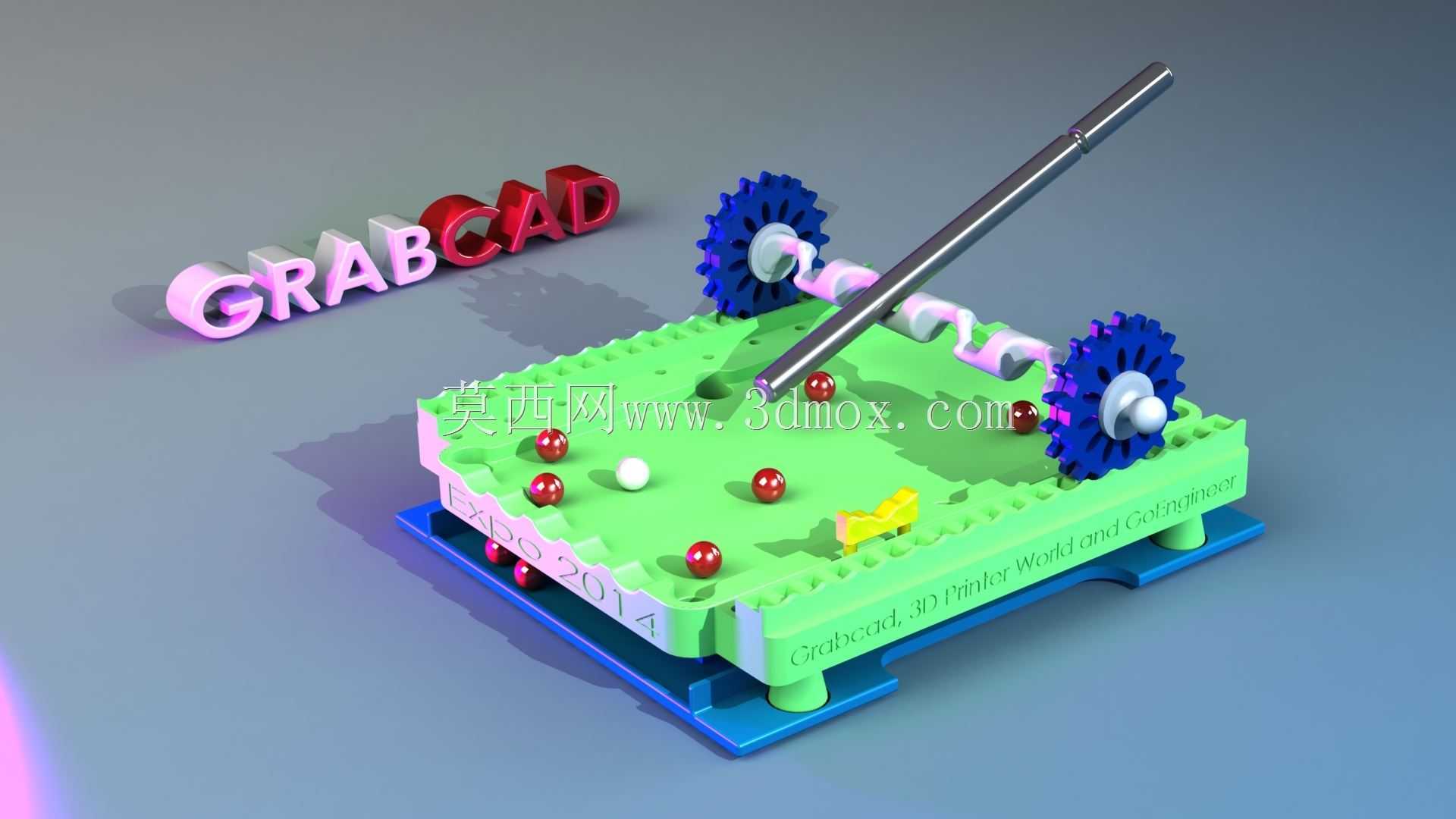

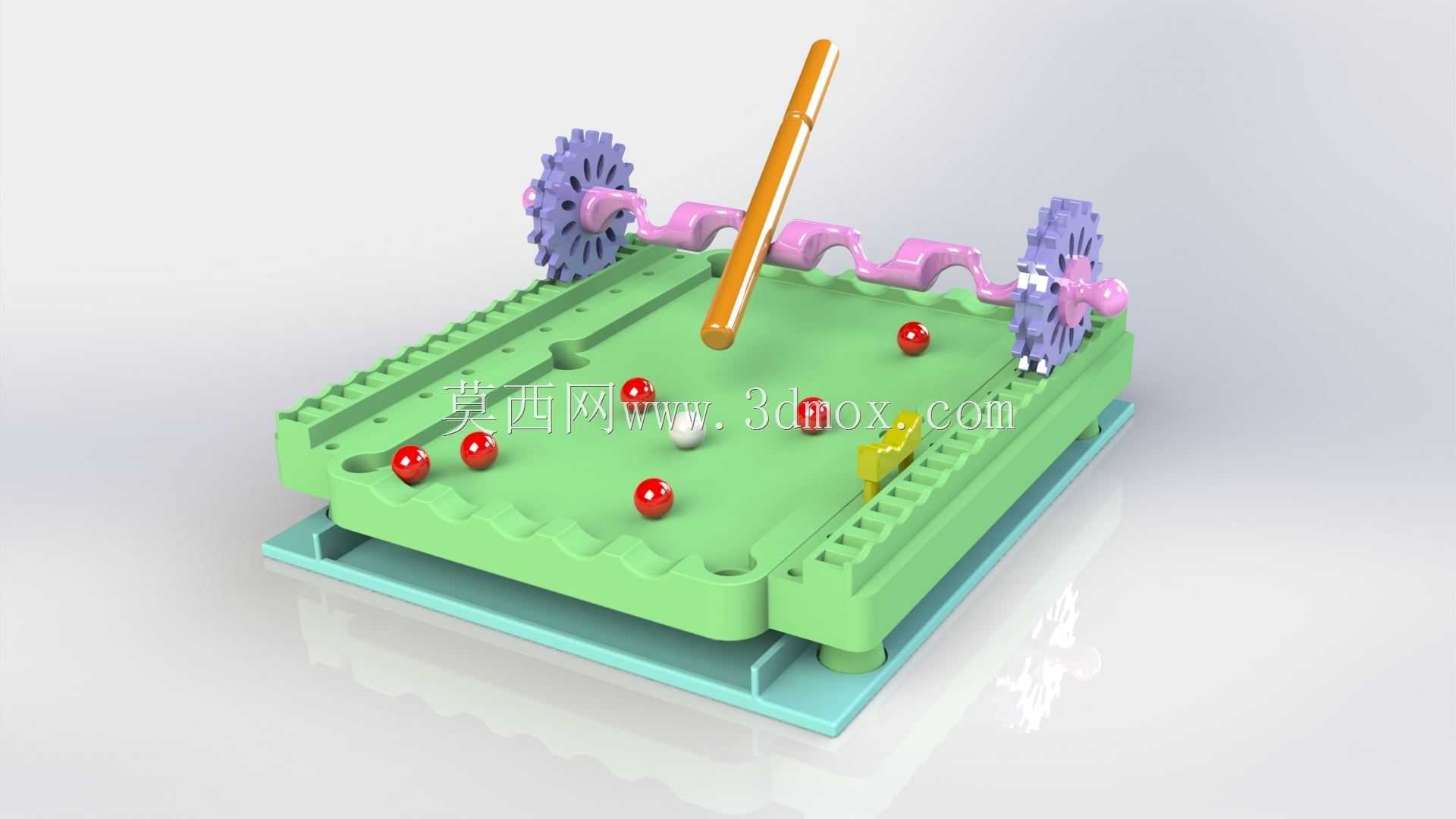

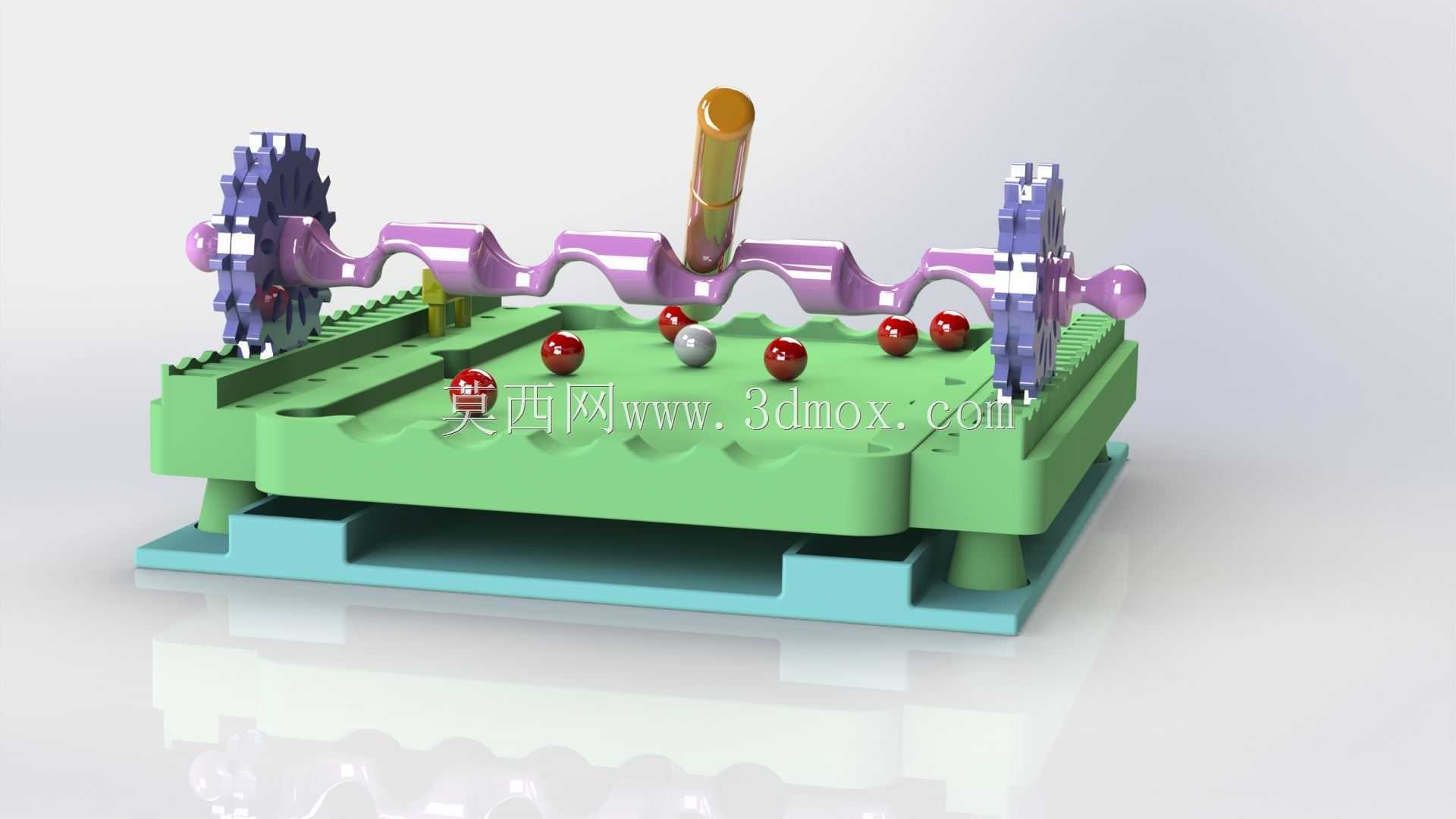

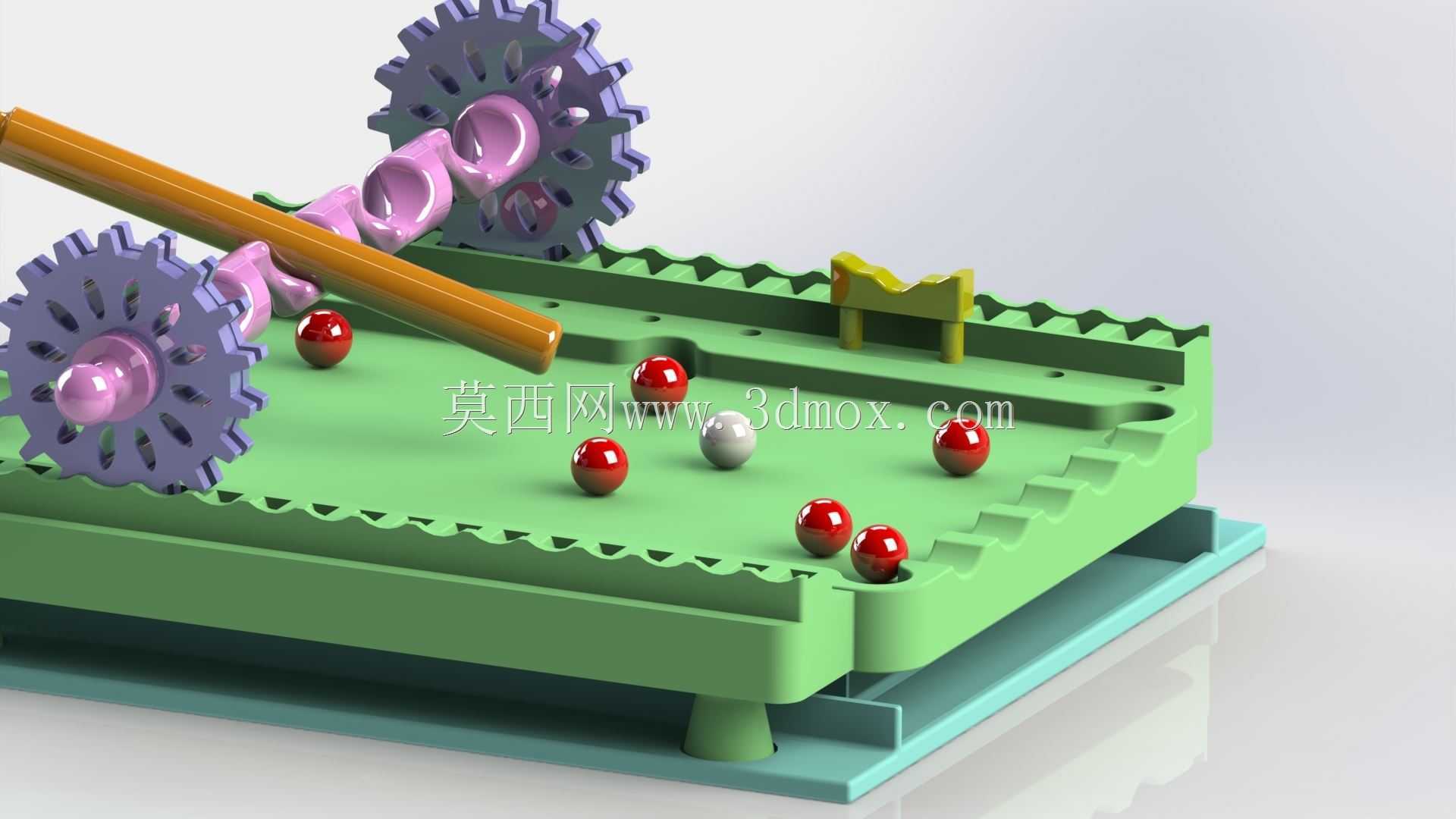

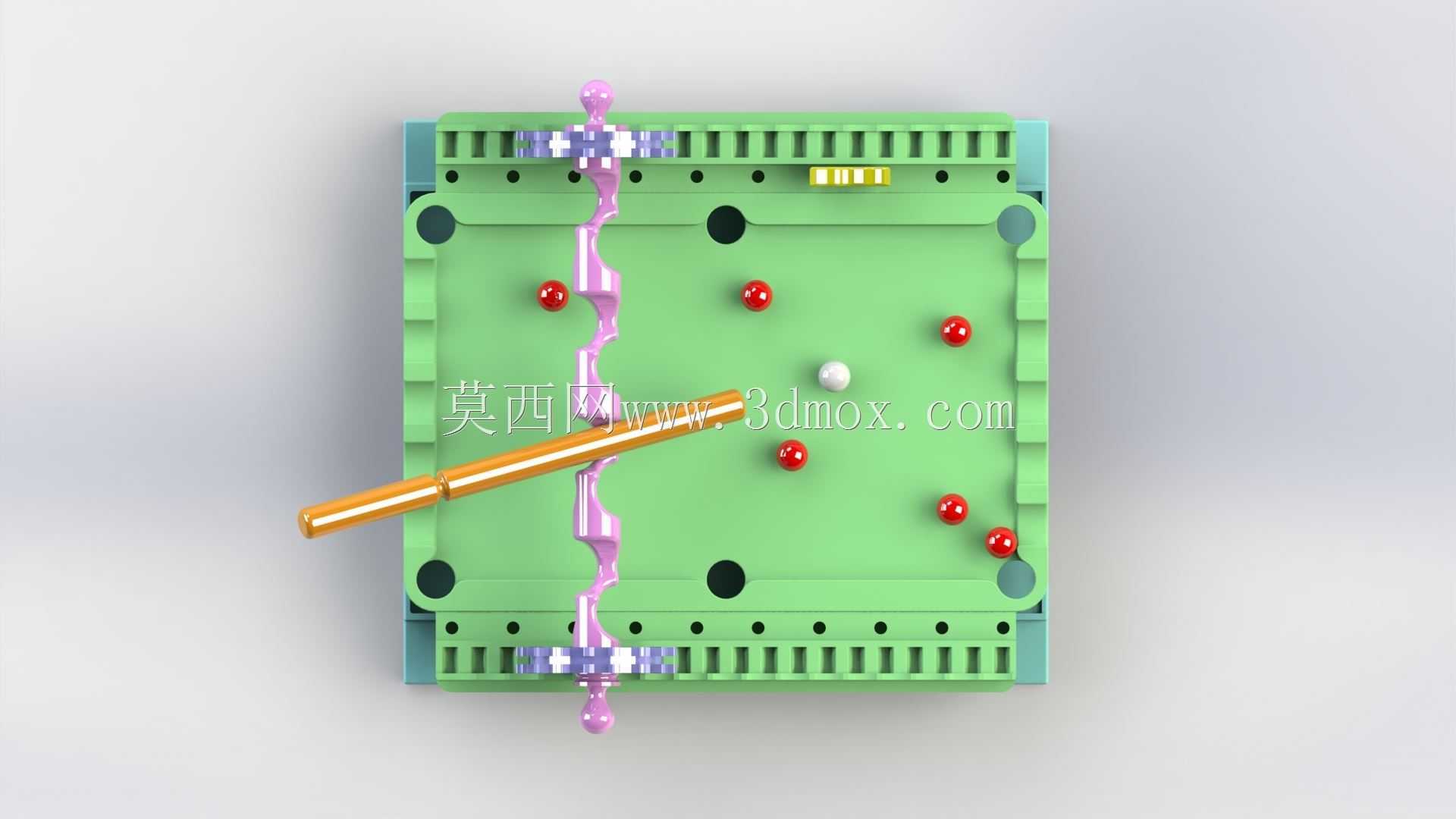

该装置面向桌面级机械演示、科教玩具和小型互动装置场景，核心价值在于把普通台球击球动作转化为可由齿轮副约束的单手操作过程。对于结构设计人员而言，它不是单纯缩小真实球桌，而是重新定义击球自由度：球杆不再完全依赖双手扶持和瞄准，而是通过两侧齿轮、支撑座和导向构件形成稳定的摆动与俯仰约束，使用者单手即可完成角度选择、杆位调整和击球发力。台桌主体采用分层板式结构，底层为承托底板，中层构成台面和围边，上层布置齿轮支座、球杆导向件及球位区域。围边四周保留挡球边界，可限制小球飞出，同时在边角和侧面预留构件安装位，使齿轮轴座、连杆支撑和球杆托架能够直接固定在台体上，减少额外支架。这种布局把传动件、操作件和球类运动区域整合在同一基座内，整体外廓紧凑，适合放置于工作台、展示柜或教学实验桌面。两侧齿轮是功能实现的关键。齿轮与球杆支撑构件形成联动关系，当球杆绕支撑点调整角度时，齿轮副提供阻尼、同步和定位作用，避免单手操作时杆身晃动。齿轮的节圆、齿宽和轴孔需要与球杆回转半径匹配：过小则调节行程不足，过大则会侵占台面击球区；轴座高度则决定球杆尖端与台面小球的接触高度。设计中还需考虑齿轮与支座的同轴度，若两侧支撑不同轴，球杆在摆动过程中会出现卡滞，直接影响击球手感。球杆采用细长杆件，中部由可摆动托架约束，后端作为单手握持和施力端。托架不能完全锁死球杆，而应允许杆身沿轴向滑动，同时限制侧向偏移，这样才能在齿轮确定击球角度后完成直线推杆动作。台面上的小球分布、白色母球位置以及黄色阻挡件，用于模拟简单球局和碰撞路径，也为机构调试提供直观反馈。从安装边界看，底板面积决定整机占地，齿轮外缘最高点和球杆抬起极限位置共同构成上部包络空间；嵌入台面的支座不能突出过多，否则会干扰球体滚动。底部支撑脚用于垫高和防滑，同时为底板提供平面度补偿。工程建模时应优先确认球杆回转中心、齿轮分度圆、台面厚度和小球直径之间的尺寸链，再处理围边、倒角、镂空和标识等外观细节。该装置可用于机械原理展示、传动结构验证、创客教学方案以及桌面互动玩具开发，重点考察齿轮定位、细长杆导向、小尺寸装配和人机单手操作的协同设计。
