仿生轻质刚性格架与变径弯管结构

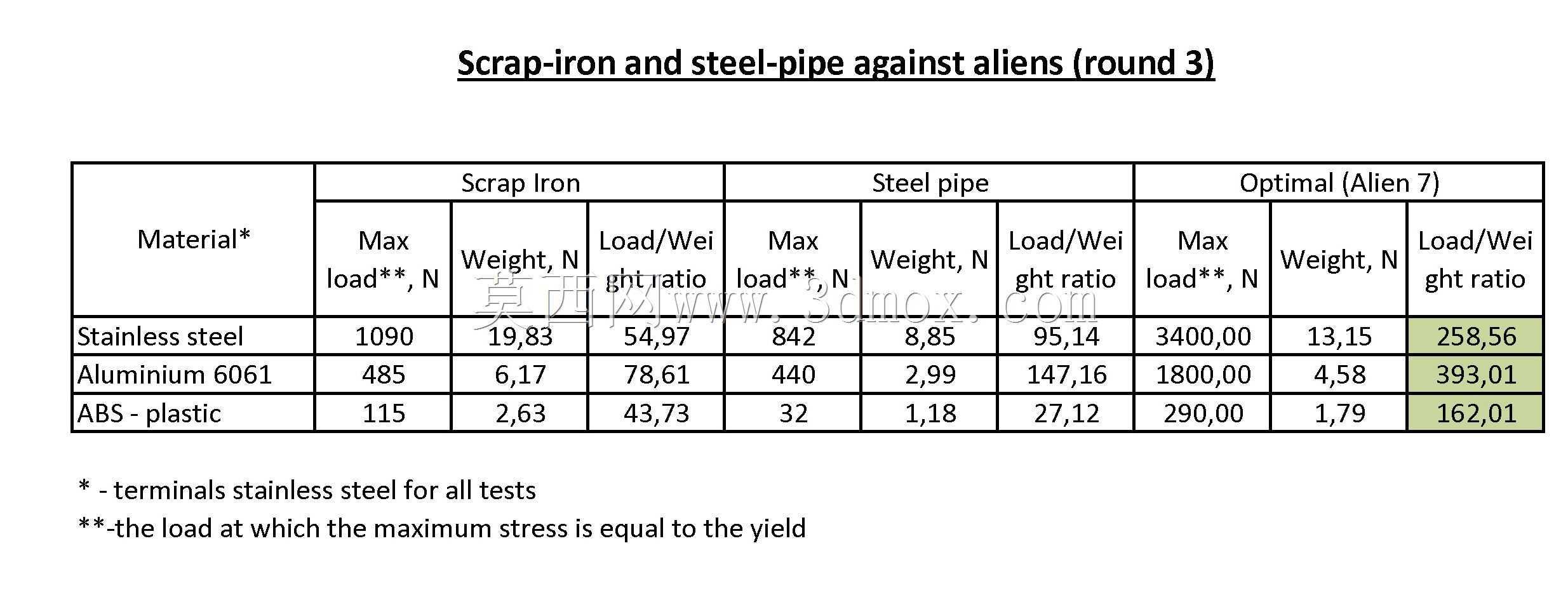

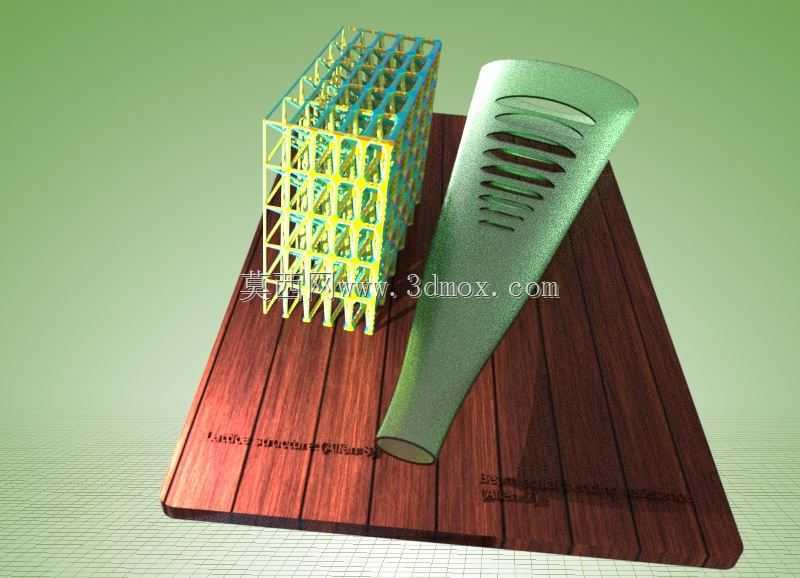

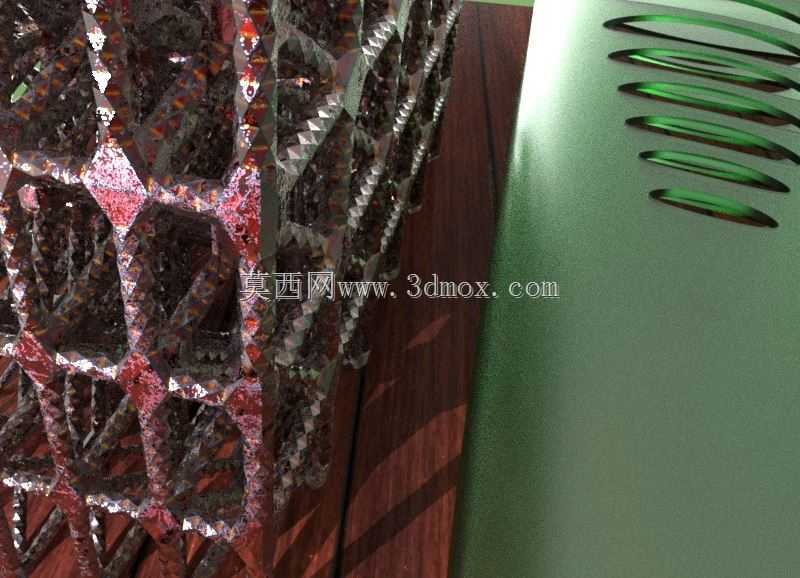

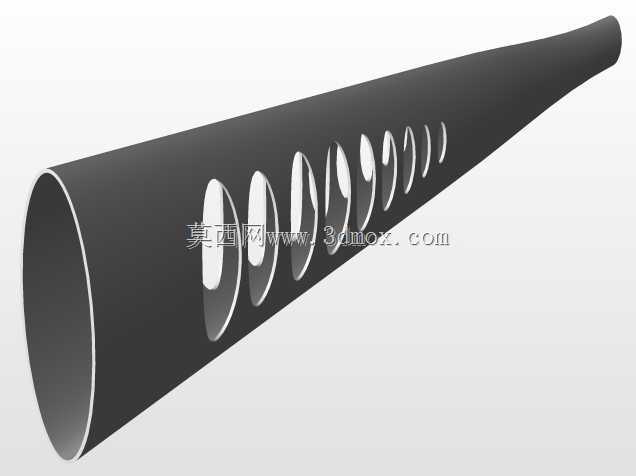

该结构方案围绕轻质承载构件的工程化验证展开，核心由空间格架构件与带连续开槽的变径弯管组成，二者共同布置在一块带木纹纹理的安装基板上，用于对比不同内部传力路径在弯曲载荷下的刚度表现。格架构件采用纵横交错的杆件形成封闭空间框架，杆件之间保持规则间距，材料主要集中在受力边缘与节点位置，内部则通过镂空降低无效质量。这种布置方式常见于需要控制自重的支撑骨架、检测平台支架、轻量化防护框架以及教学演示工装中，尤其适用于对安装空间和整体重量敏感，但又必须保证抗扭、抗弯能力的设备局部。弯管部分从基板表面斜向延伸，截面沿轴线逐步收窄，管壁上开设多组长条形镂空槽。槽口长度和间距随管径变化而调整，目的不是单纯装饰，而是在保证外形连续性的前提下，让局部弯曲应力沿开槽边缘重新分布，避免应力集中在单一截面。实际建模时需要重点控制槽口端部圆角、管壁最小厚度以及轴线与基板的夹角，这些尺寸直接决定构件受压时是否会发生局部屈曲。基板承担定位和安装边界作用，表面预留构件落点，边缘厚度与底部支撑面需要形成稳定约束。若把该结构放入真实设备，基板可作为试验台底板、设备罩壳内安装板或小型工作台面；格架构件可承担侧向支撑，弯管可作为导流罩、扶手、传感器护管或异形承力件。设计思路上，方案没有盲目追求材料强度最高，而是从内部结构和应力分布入手，把材料放到真正参与传力的位置。格架通过多杆件协同受力提升整体刚性，弯管则通过变径和开槽实现柔性与强度的平衡。建模过程中，杆件交点必须保证实体连续，不能出现重叠面或自由边；弯管开槽后剩余截面要逐段校核，防止端部过薄导致装配拧紧时开裂。安装边界方面，两类构件与基板的接触区域应设置足够支撑面积，若采用螺栓固定，孔位周边需局部加厚或增加凸台；若采用粘接或焊接，则要保证结合面平整并预留工艺边。对于结构设计人员，这类模型的价值在于直观展示轻量化不是简单挖孔，而是依据载荷路径重塑材料分布；对于设备选型人员，可据此判断类似骨架与护管在狭小空间内的承载潜力；对于三维建模从业者，则可练习空间阵列、扫掠变截面、壳体抽厚、局部圆角处理以及装配基准统一等关键操作。
