V8发动机缸体活塞组件三维结构设计

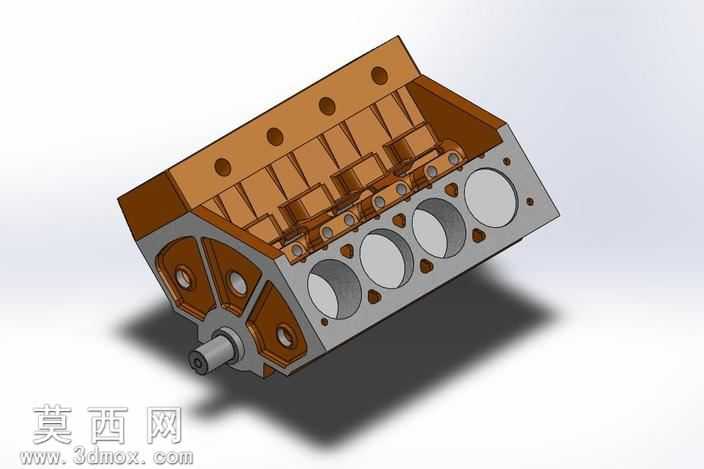

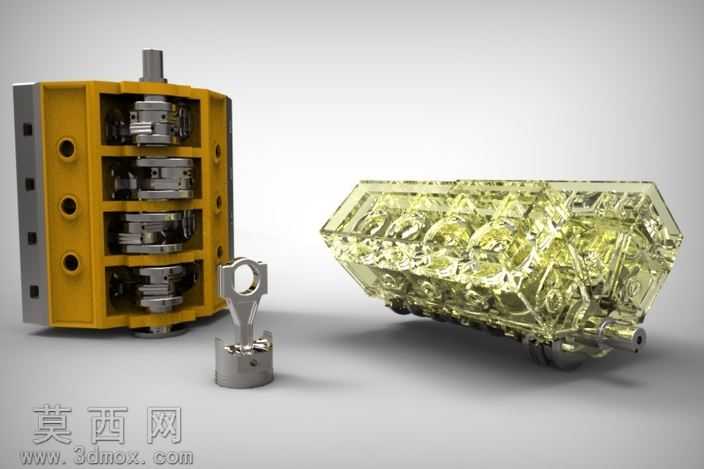

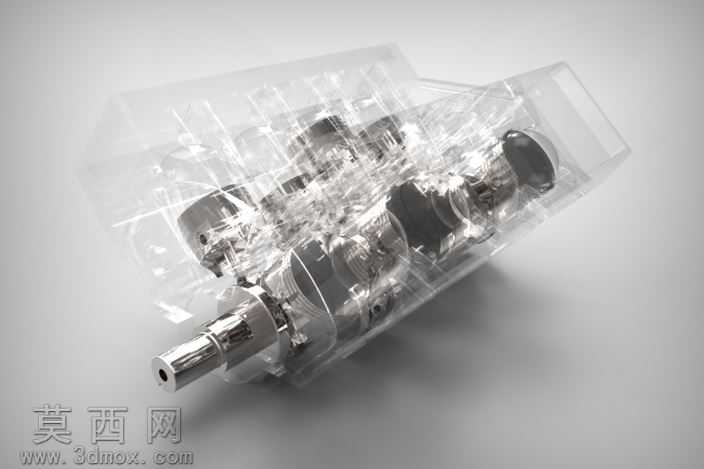

本作品为V8动力核心组件的三维参数化建模成果，建模阶段严格遵循内燃机缸体与活塞的真实装配逻辑，以SolidWorks为核心建模工具，采用自顶向下的设计思路完成整体结构搭建。首先完成缸体主体的基础特征构建：通过拉伸凸台命令生成缸体的基体轮廓，精准定位八个呈V型夹角排布的气缸腔位置，使用切除拉伸命令完成气缸内壁的成型，保证各缸腔的同轴度、中心距参数符合V型内燃机的常规设计规范；随后对缸体的冷却水道、加强筋结构、安装定位孔、端面密封槽等细节特征逐一进行特征建模，在缸体的曲轴输出端通过旋转凸台命令生成动力输出轴的装配结构，对缸体表面的螺栓安装孔、工艺减重孔采用线性阵列与圆周阵列结合的方式完成排布，保证孔位的位置精度与装配兼容性。活塞组件部分，单独构建活塞本体、活塞环槽、活塞销座的特征结构，还原活塞与气缸腔的配合间隙设计，将八个活塞组件按照对应缸位完成虚拟装配，校验活塞运动行程与缸体内部结构的干涉情况。材质与渲染阶段，为缸体的铸铁基体部分赋予深灰金属材质，调整材质的粗糙度、金属度参数还原铸铁件的哑光金属质感，为缸体上部的进排气侧安装面、内部加强筋结构赋予棕褐色耐高温合金材质，为气缸内壁、输出轴配合面赋予高光泽的精加工金属材质，还原机加工表面的光亮质感；渲染阶段采用柔和的环境光源，添加软阴影效果突出模型的立体结构，通过半剖视角的展示方式，清晰呈现缸体内部的腔道布局、活塞排布与加强筋的结构走向，让观者可以直观理解V8动力组件的内部构造逻辑。整个建模过程严格遵循机械设计的装配规范，所有特征参数均可编辑，可用于内燃机结构教学、动力总成方案展示、相关零部件的二次设计开发参考，完整还原了V8动力核心的结构特征与装配关系。
