3D打印机主控驱动集成散热安装盒

这个结构件面向桌面级FDM设备的电控改造场景，核心作用是把步进驱动模块、主控板接线端与轴流散热风扇整合在同一安装基准上，解决多驱动并排布置时的散热、走线与防护问题。实际装机中，TMC2100这类静音驱动在持续大电流输出时，表面温升会直接影响丢步阈值与运行稳定性，因此设计没有采用独立贴装散热片的零散方案，而是通过盒体上方的风扇形成统一风道，让气流垂直扫过所有驱动芯片的顶部区域。

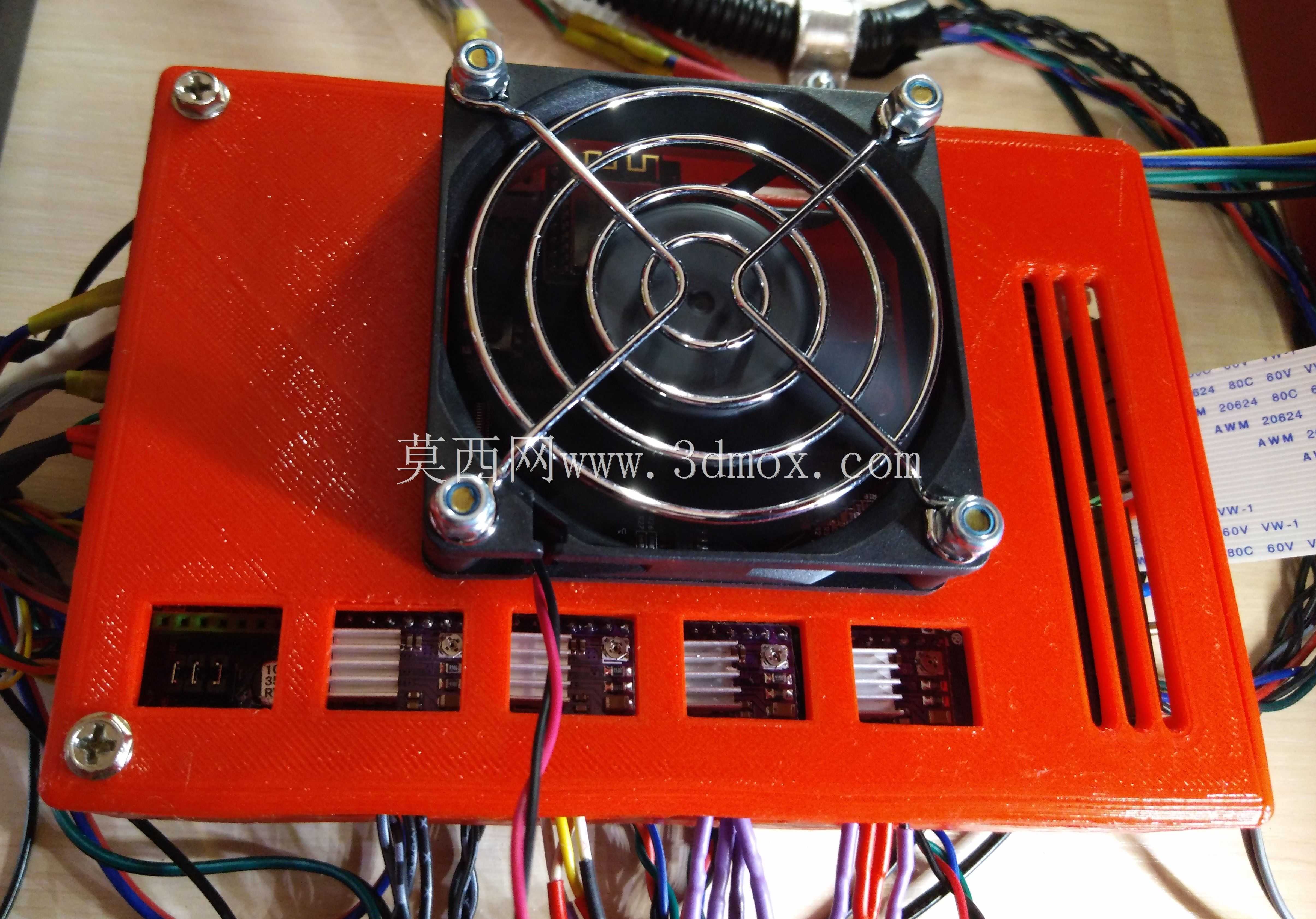

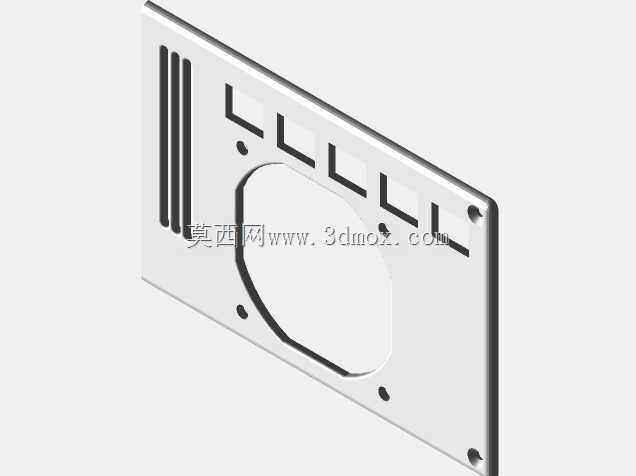

从安装边界看，盒体正面预留了五组驱动模块的插装窗口，窗口间距按照常用驱动板的引脚宽度设定，既能保证模块插拔时不与相邻元件干涉，也能让盒体侧壁对驱动板形成侧向定位，避免设备搬运或线束拉扯时出现引脚松动。顶部风扇采用四角螺丝固定，固定孔位匹配80mm规格轴流风扇的安装孔距，金属防护网通过同一组螺丝压合在风扇与盒体之间，不需要额外增加卡扣或粘接结构。

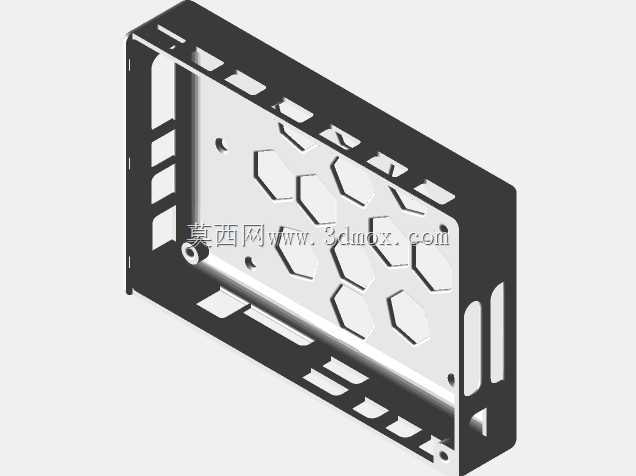

盒体右侧开出的多条平行栅格，既是气流出口，也兼顾内部线束的侧向引出空间。现场布线时，电机线、电源线与信号线可以从栅格或底部缺口分束走出，减少不同线束在盒内交叉缠绕的概率。底部的固定孔采用沉头设计，螺丝锁紧后表面不会凸起，保证盒体可以平稳贴装在设备框架的平板或铝型材安装面上。

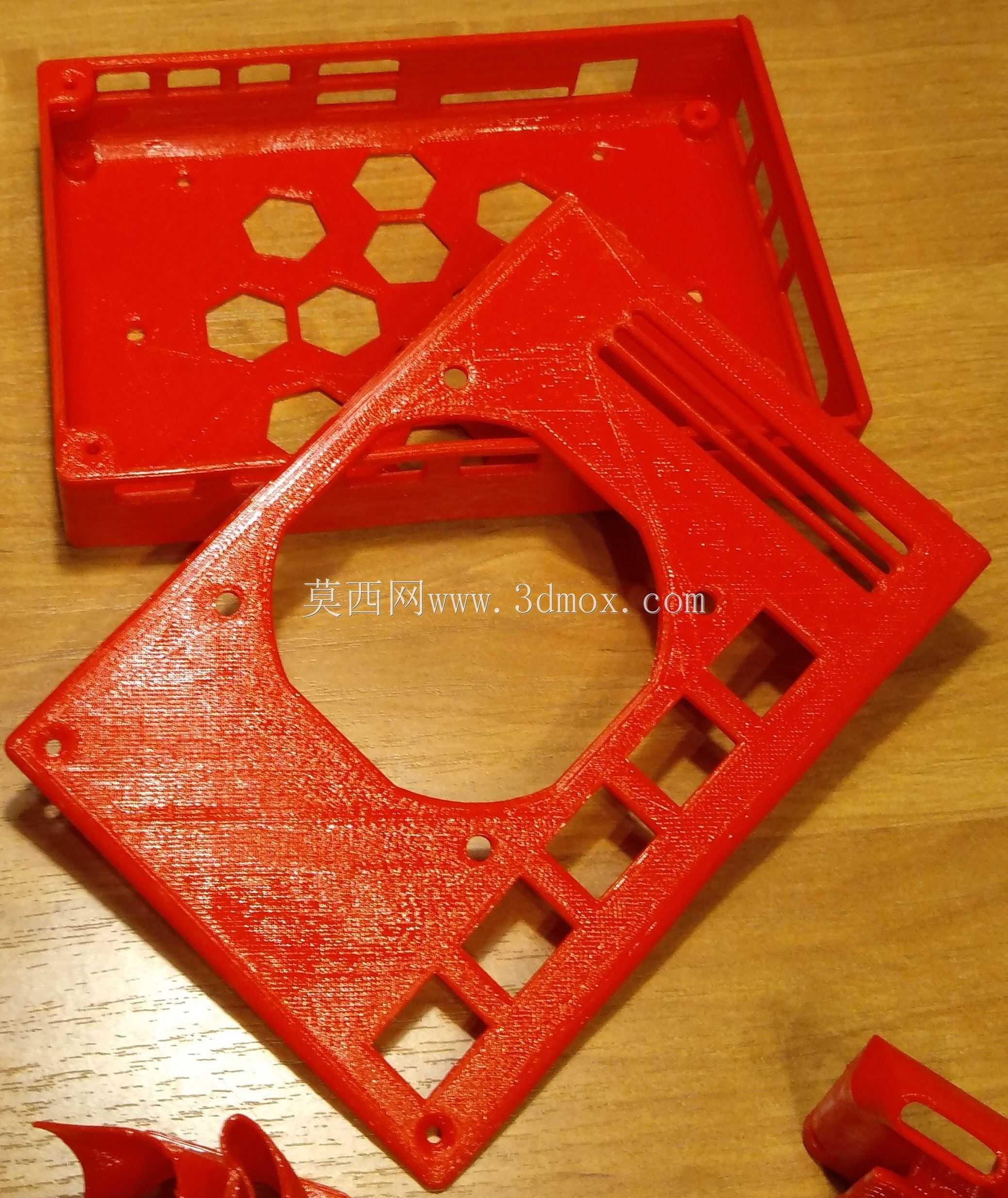

结构设计上优先考虑打印成型的工艺性，所有外壁厚度均匀，转角处保留了适合熔融沉积成型的圆角过渡，避免大平面打印时出现翘曲。驱动窗口边缘没有设置复杂倒扣，模块从内侧装入后依靠引脚与主控座的连接实现限位，拆卸时只需拔下驱动即可维护，不需要拆解整个盒体。风扇下方的承托平面与驱动顶部保留了足够间隙，既防止扇叶触碰元件，也让气流能够在驱动表面形成有效对流，而不是被盒壁直接短路。

这类集成盒多用于多轴打印机的电控箱内部或机架侧挂安装，外形方正，占用空间接近一个小型风扇的投影面积，却能同时完成驱动承载、散热导流和线束整理三项功能。对于改造机型而言，它把原本分散在底板上的驱动模块集中到可快速拆装的独立区域，调试时测量驱动电压、检查跳线或更换模块都更加直观，也能降低金属碎屑、导线头掉落到引脚间引发短路的风险。
