镂空索玛立方拼插积木结构件

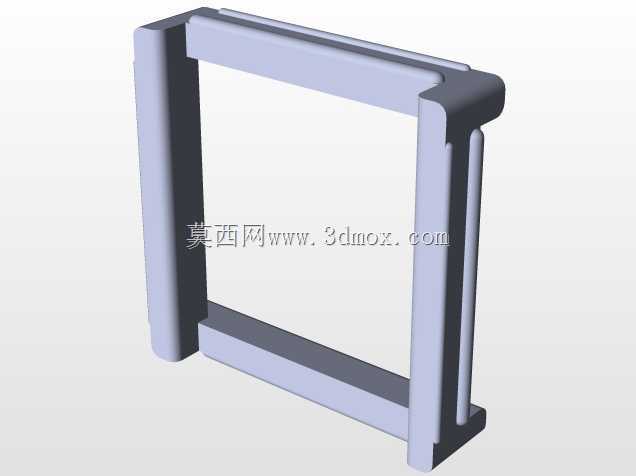

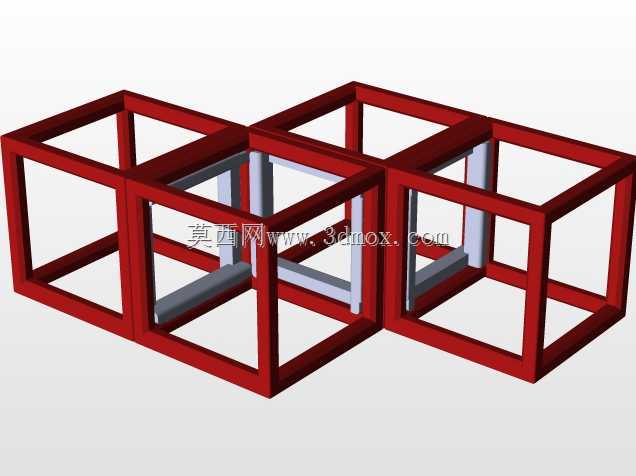

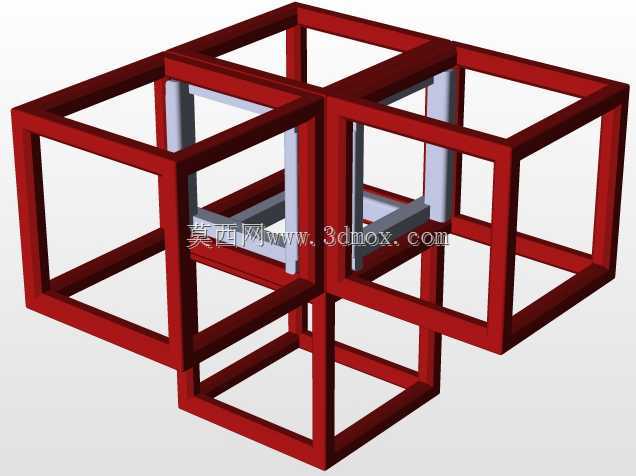

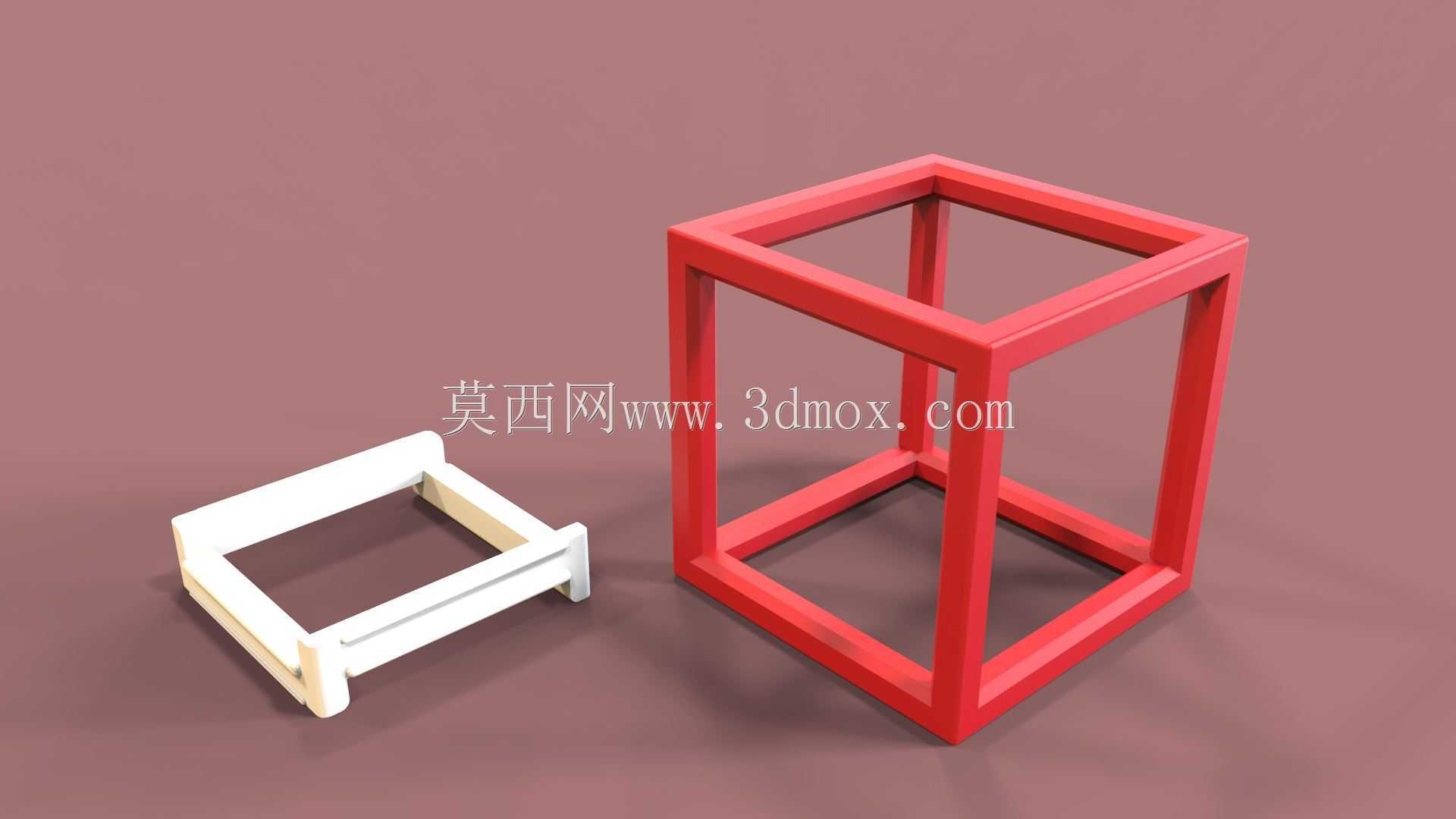

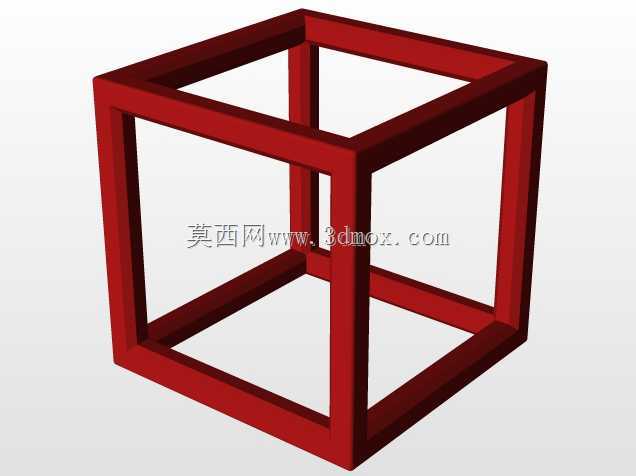

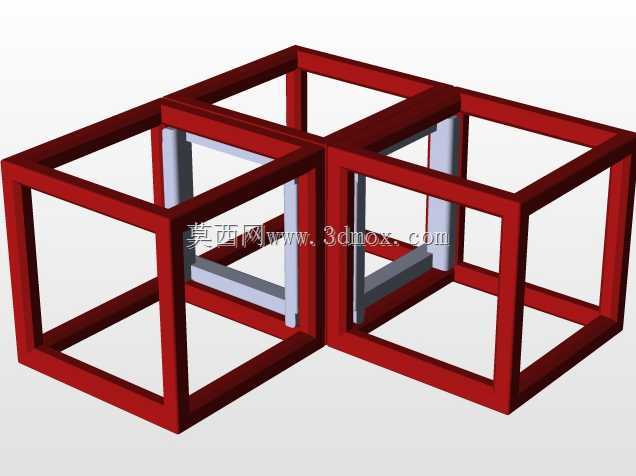

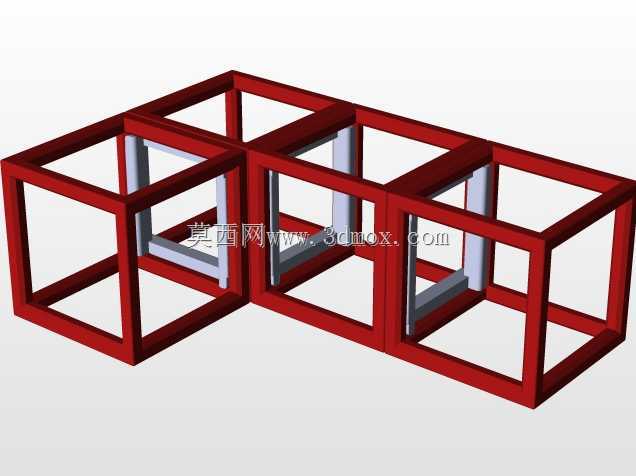

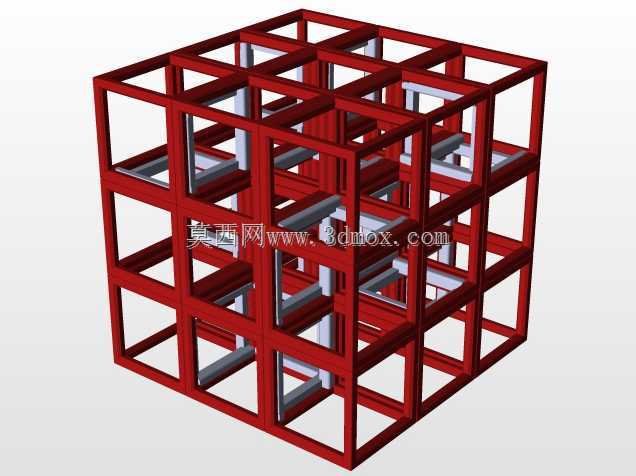

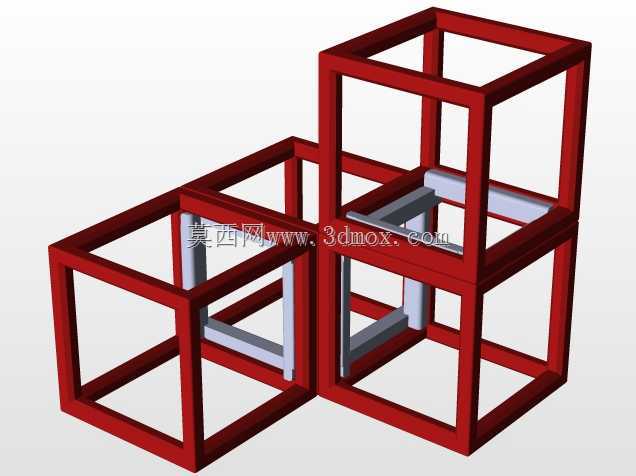

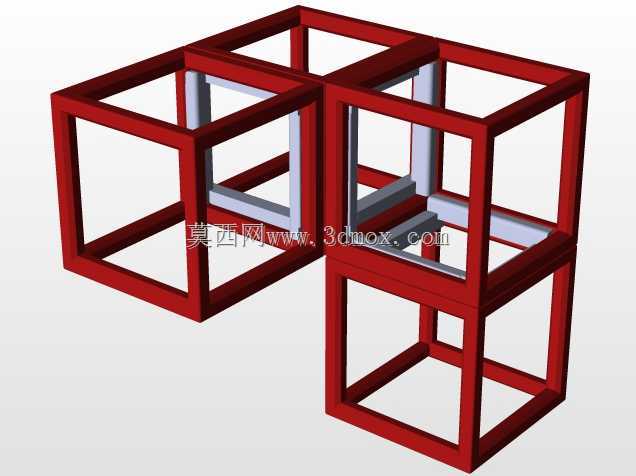

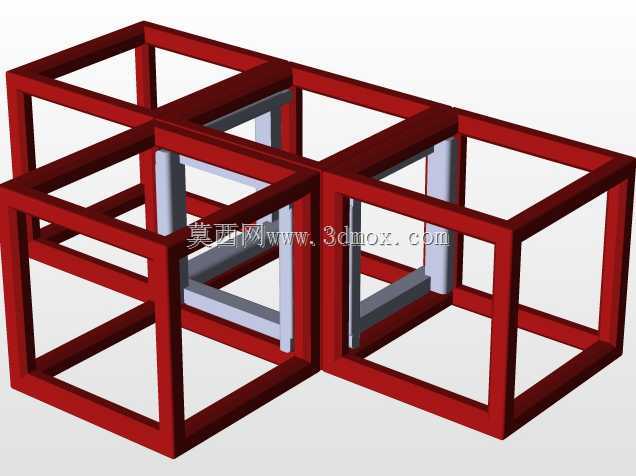

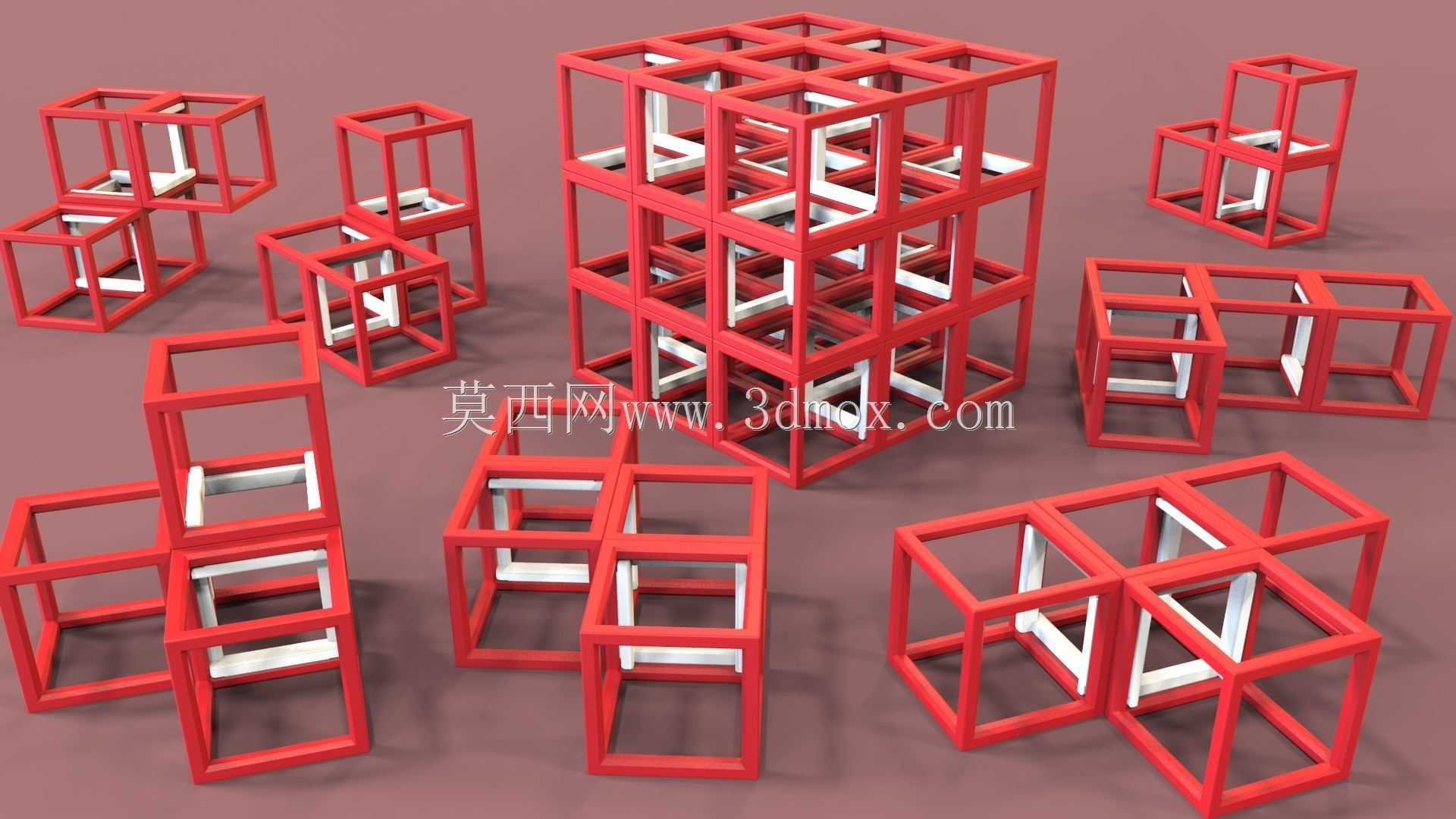

这类镂空立方拼块的设计初衷，是为桌面级FDM打印场景提供一套无需支撑、打印容错率高的拼装教具。单块构件采用等截面方管框架构型，棱边壁厚统一取1.8mm，既保证PLA耗材快速冷却后的结构刚性，也避免薄壁打印出现翘曲、缺料问题。框架内部预留的横向隔条并非装饰结构，而是作为拼插限位面，相邻块体嵌套时可通过隔条端面贴合，控制嵌入深度在12mm，既保证拼接后不会松脱，又能徒手拆解，无需额外紧固件。从实际使用场景看，这套构件可用于中小学创客空间的空间几何教学，学生通过不同块体组合，直观理解三维坐标系下的体积分割、形体错位逻辑；也可作为工业设计部门快速验证模块化堆叠方案的比例草模，替代传统泡沫切割件，重复利用率更高。设计阶段特意将所有棱边做R0.5mm圆角处理，一方面消除打印后层纹带来的锐边毛刺，另一方面减少应力集中，避免拼插受力时棱角处开裂。构件的外轮廓基准尺寸控制在40mm×40mm×40mm，不同变体块通过在基准立方上删减对应管段形成，所有拼接配合面的尺寸公差统一按0.2mm间隙设计，适配普通桌面打印机0.4mm喷嘴的打印精度，无需二次打磨即可顺利装配。镂空结构同时兼顾了耗材成本与打印效率，单块构件的耗材用量仅为实心立方的17%左右，打印时长压缩至实心件的四分之一，批量制作时可大幅降低教具制备周期。框架的通透结构也便于观察内部拼接位置，在组合复杂索玛立方构型时，可快速判断块体间的咬合关系，无需反复拆解对位。构件的受力方向经过针对性优化，拼插受力方向与管材轴向保持一致，避免薄壁管材受侧向弯折力，日常拼装把玩过程中不易出现断裂损坏。针对打印摆放，所有块体均可选择底面平贴热床，无需添加支撑结构，支撑去除工序完全省略，打印完成后仅需去除底部少量拉丝即可直接使用。
