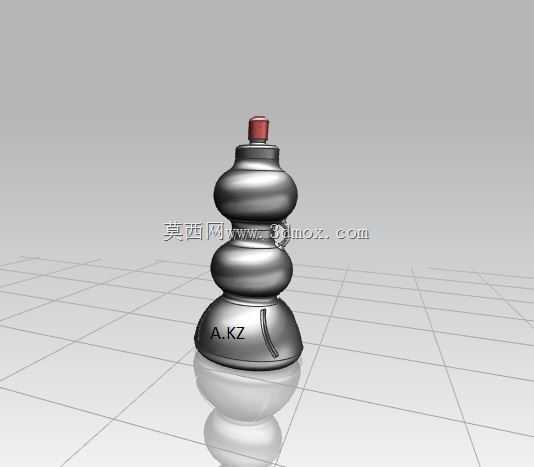

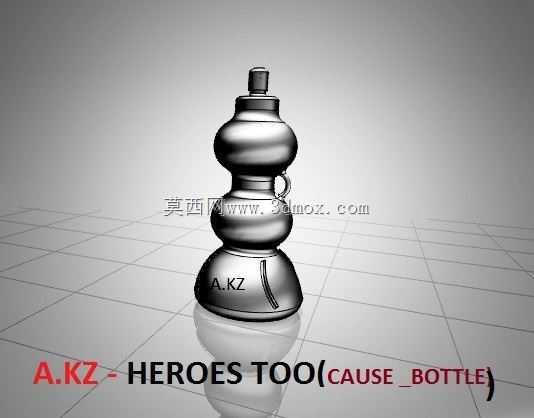

这款瓶体采用三节葫芦式竖向堆叠结构,整体轮廓由下至上依次为宽底承托段、中部束腰鼓腹段、上部收颈瓶盖段,三段之间通过环形凸台过渡,形成稳定的视觉重心与明确的分层关系。底部直径最大,可直接放置于平整台面,无需额外支架;中部向内收窄后向外鼓出,既增加握持区域,也使瓶身内部容积形成分段变化;上部继续收束并连接短颈与瓶盖,瓶口尺寸控制在适合倾倒与加注的范围内。
从实际使用看,这类结构更适合作为主题陈列容器、桌面装饰件或小容量液体、颗粒物料的盛装件。宽底设计降低了倾覆风险,中部束腰位置便于手指收拢施力,上部小口径则有利于控制流出量。若用于展示场景,三段式曲面能够在不同光照角度下形成连续高光带,突出半透明材质的厚度变化与内部层次;若用于功能性容器,则可在束腰处预留密封或装饰环位置,实现分段装配。
外形设计上,瓶身表面并非简单回转体,局部加入了蝙蝠侠主题的符号化曲面与色块分区。黄色蝙蝠形元素位于中下腹面,与红色半透明瓶体形成对比;侧面保留小面积耳状凸起,呼应主题形象,同时控制凸起高度,避免影响瓶体通过狭窄空间或增加包装尺寸。瓶盖采用短圆柱式造型,顶部做平整处理,便于堆叠陈列或加装提手、标签等附件。
建模时需要重点处理三段曲面的连续性。底部圆角与地面接触区应保留足够平面宽度,防止渲染或实物制作后出现“尖边落地”的不稳定感;中部鼓腹与束腰交接处的曲率变化较大,曲面拼接需避免褶皱;上部瓶口与瓶盖之间应预留装配间隙,若后续用于3D打印或机加工,还需根据材料收缩率修正配合尺寸。安装边界方面,整体占用空间以底部最大外径为基准,高度方向由瓶盖顶端决定,侧面主题凸起虽增加局部宽度,但仍控制在瓶身投影范围内,适合常规展柜、隔板和包装盒布置。
结构细节上,环形分层线不仅承担装饰作用,也可作为壁厚变化的分界。底部受放置冲击影响更大,壁厚可适当增加;中部为主要视觉面,壁厚需均匀以保证透光或上色效果;上部瓶口承受瓶盖反复拆装,口部应加强或设置限位台阶。对于需要灌注液体的场景,内部过渡圆角不能过小,否则会造成清洗死角;对于仅作展示的场景,则可适当降低内部壁厚要求,把重点放在外表面光顺度与主题特征还原上。
