直角转向法兰式管道连接构件

在化工流体输送、蒸汽管网、市政给排水以及工业制程管路布局中，受设备排布、空间走向与支撑结构限制，管线常需完成90度方向切换。该类带法兰连接结构的直角转向构件，正是为解决管路垂直转向、同时兼顾拆装维护与密封可靠性而设计。其两端均采用标准法兰盘对接形式，盘面上沿圆周均布螺栓通孔，可通过螺栓螺母与相邻管道、阀门或设备接口牢固锁紧，相比焊接式弯头，它在后期检修、管路改线及密封面更换时更具灵活性。

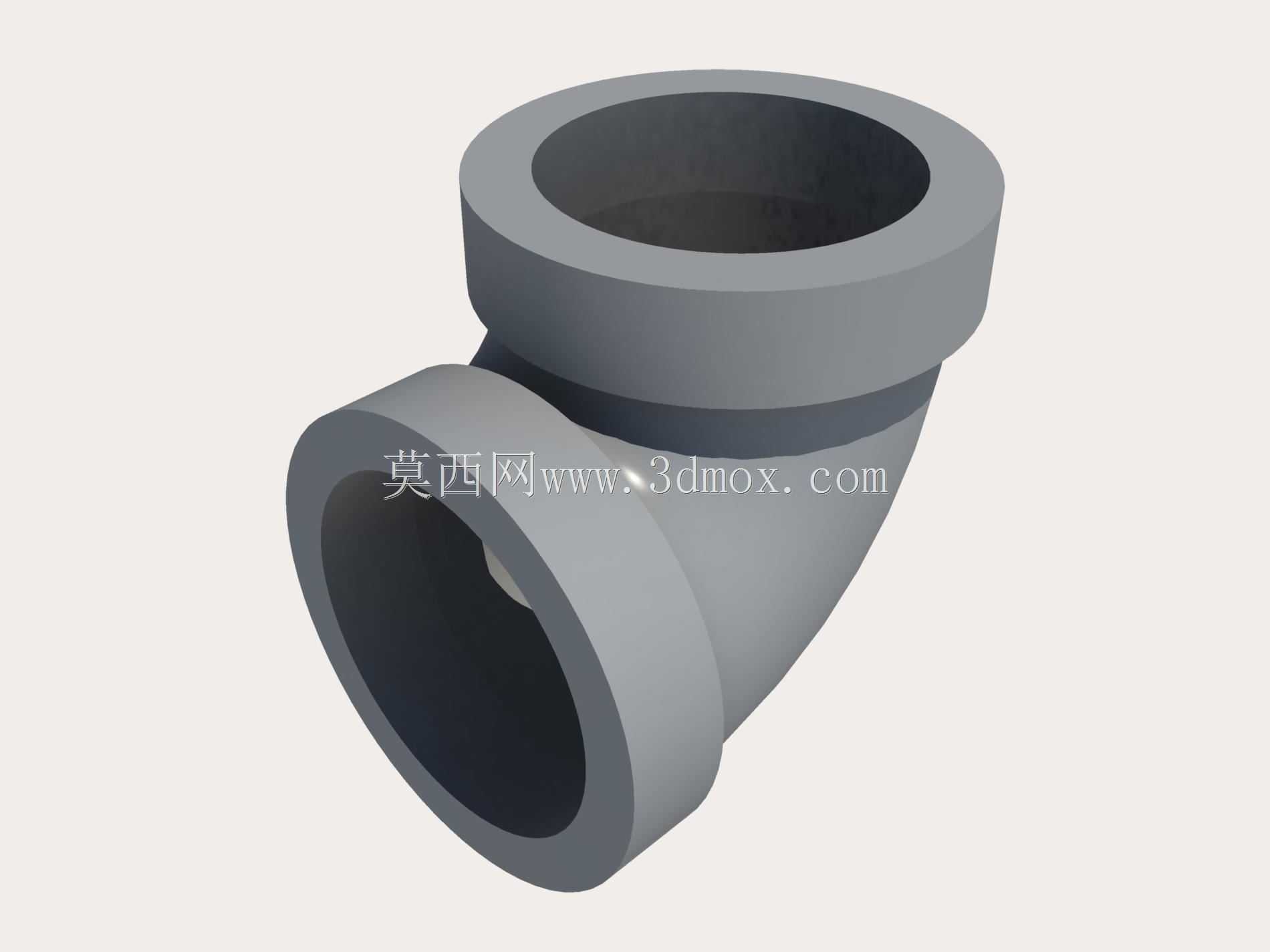

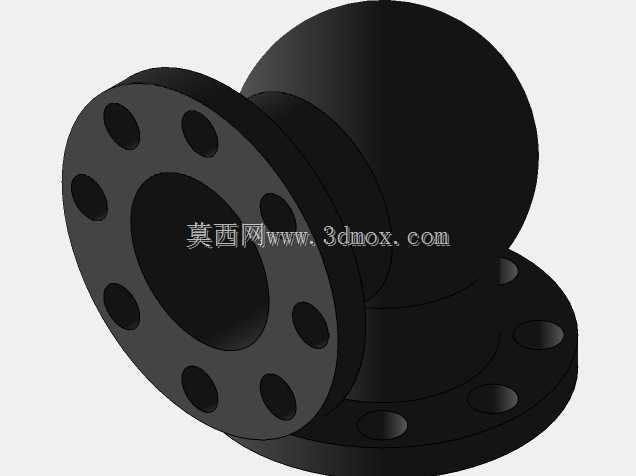

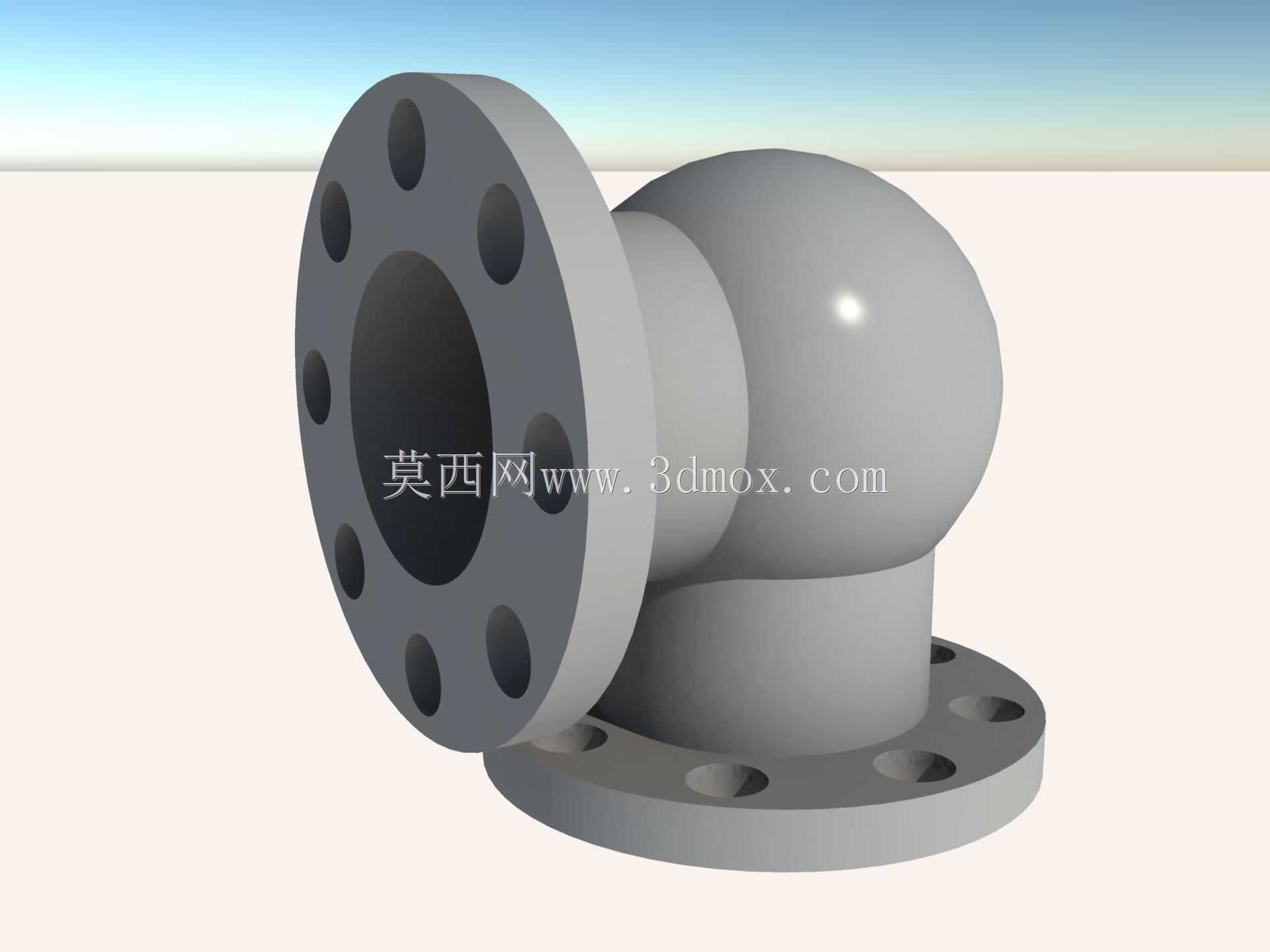

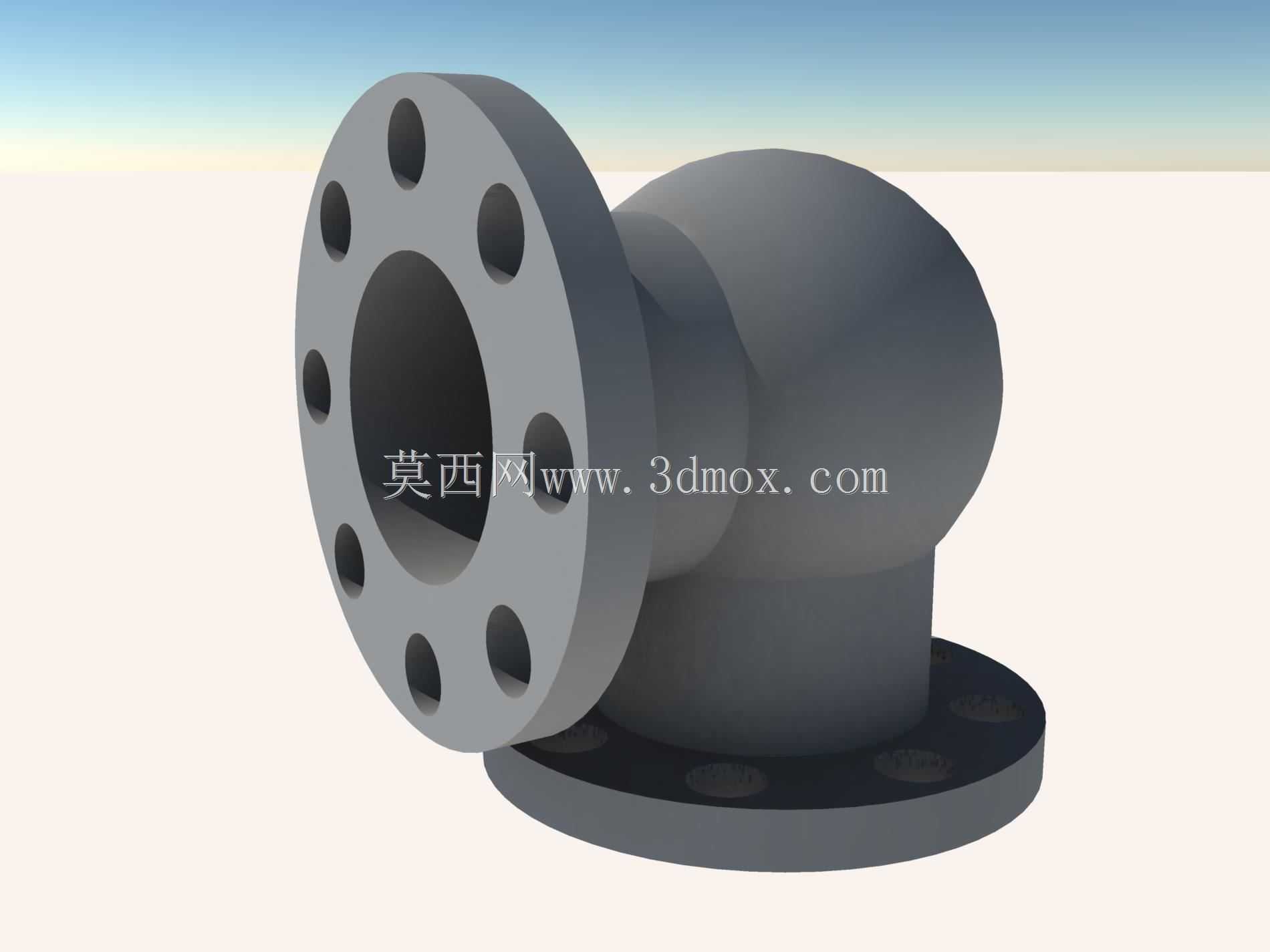

从结构形态看，该构件主体采用球形腔体过渡，而非普通直角弯头的尖锐弯折。这种设计能让流体在转向过程中获得更平缓的流道，降低局部阻力系数与湍流冲击，尤其适用于蒸汽、压力水或含轻微杂质的介质输送，可减少气蚀、振动与噪声对管路系统的影响。下部与侧部的法兰分别对应两个垂直管路方向，法兰背面与腔体之间设置加厚过渡段，以分散螺栓预紧力与内压产生的应力，避免转角区域出现应力集中。

建模过程中，需优先锁定两端法兰的安装基准：法兰端面的平行度与垂直度直接决定现场装配是否出现别劲、密封失效等问题。螺栓孔的分度圆直径、孔径与孔数需匹配对应公称压力的法兰规范，保证互换性；腔体壁厚则依据设计压力、腐蚀余量与材料许用应力核算，在承压安全与材料成本间取得平衡。球形腔体与两端直段的衔接处应做圆滑相切处理，既优化流体路径，也避免几何突变带来的结构薄弱点。

实际安装边界方面，该构件占用空间集中在转角区域，选型时需核对法兰外径、螺栓孔分布及中心到端面的距离，预留足够的扳手操作空间与管线热膨胀补偿余量。在泵组出口、换热器接管、蒸汽分配缸等震动或热位移较明显的位置，还可配合弹簧支吊架或金属软管使用，降低附加载荷对密封面的拉扯。整体结构兼顾了管路转向、法兰快装与流道优化，是工业管网中实现垂直方向连接的典型基础部件。
