镂空轻量化四旋翼航拍无人机机架结构

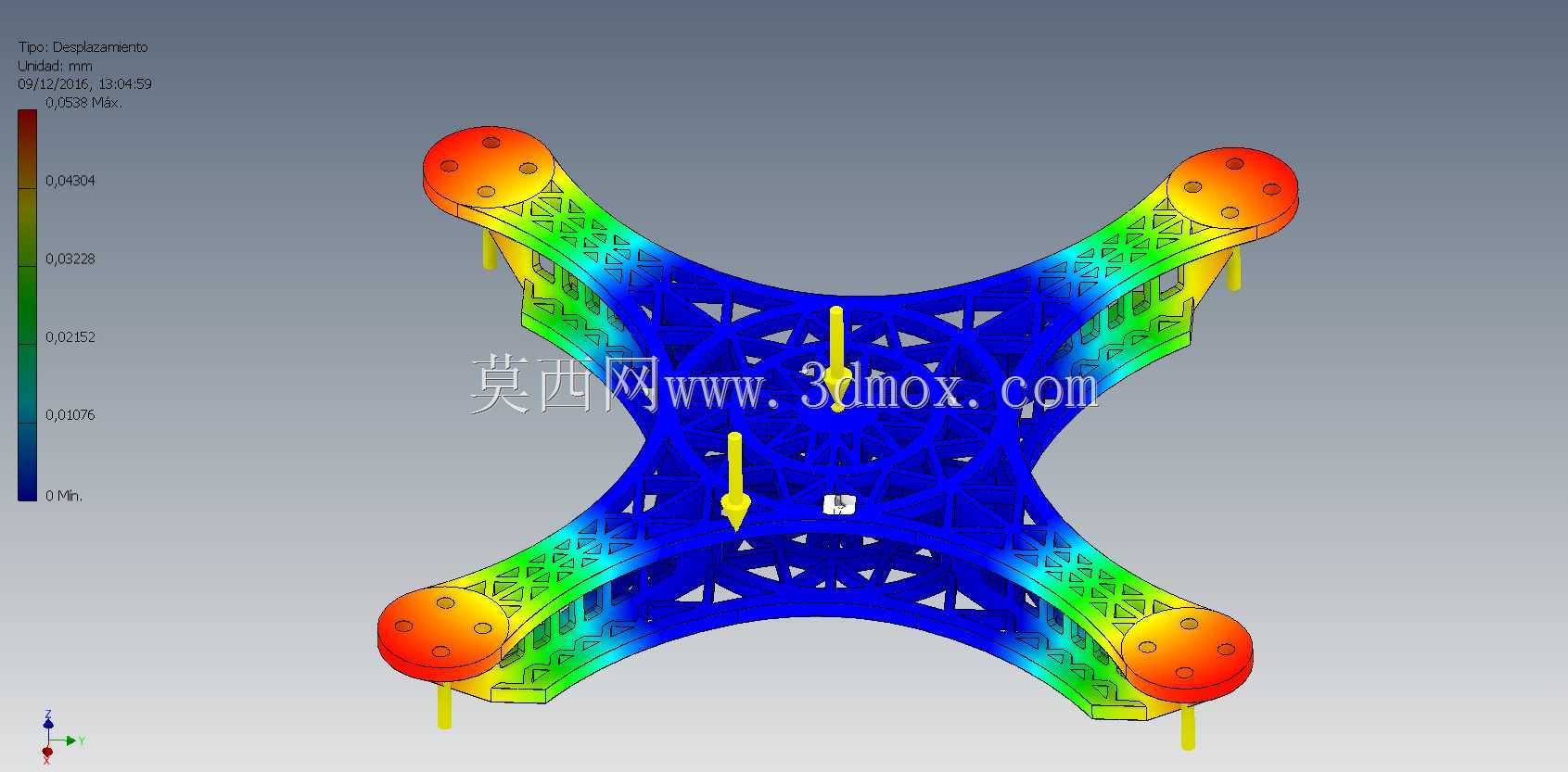

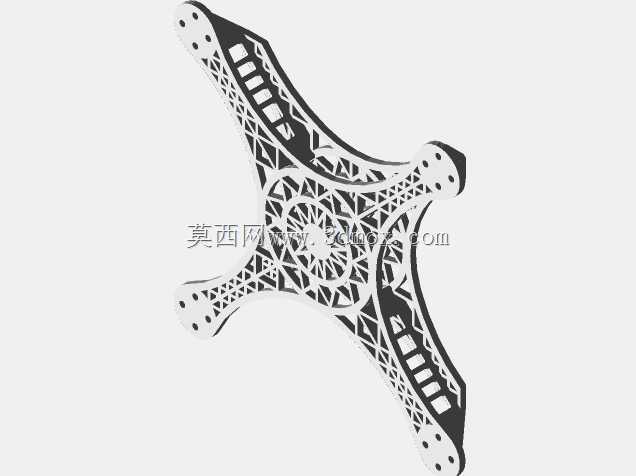

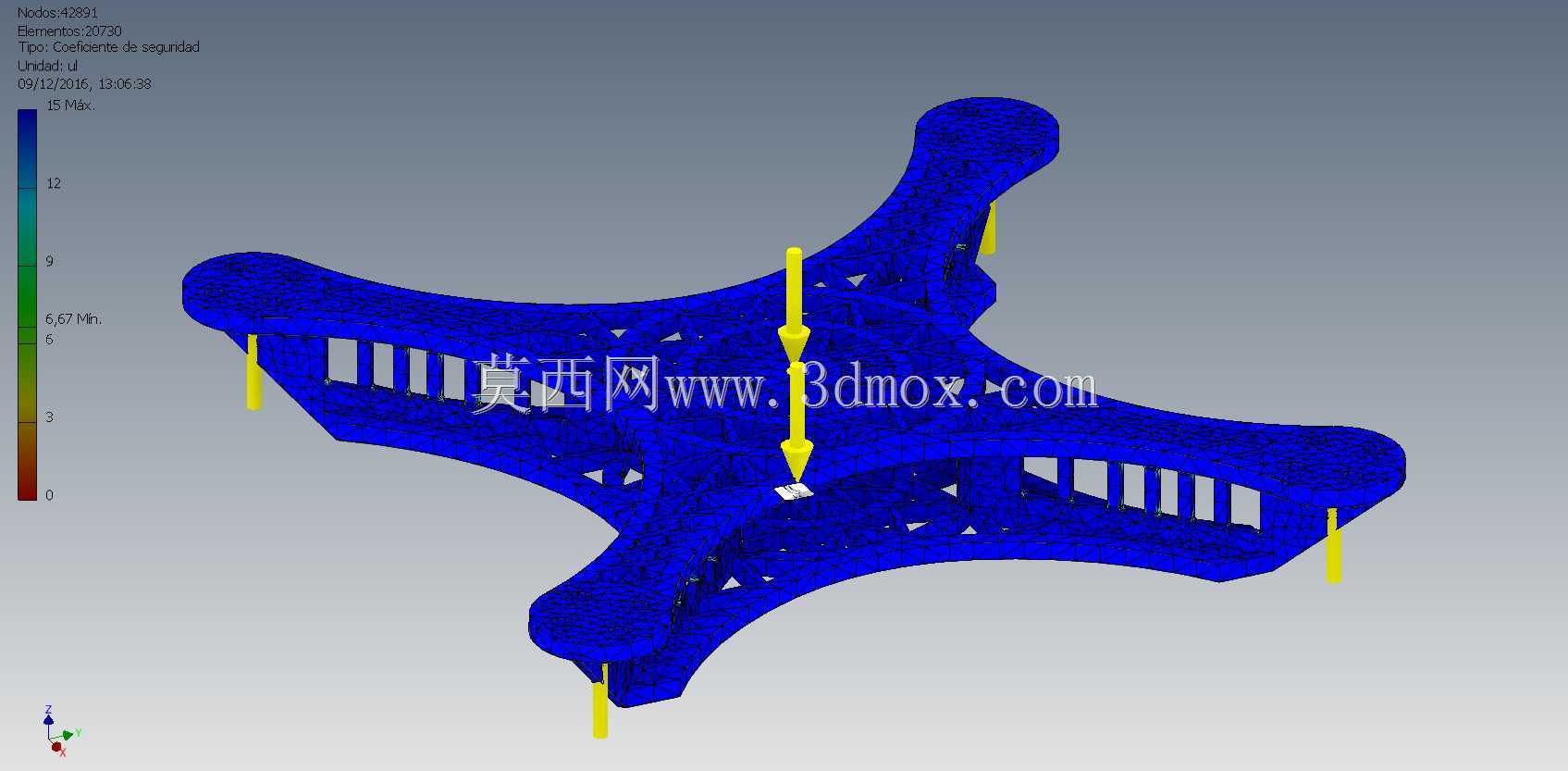

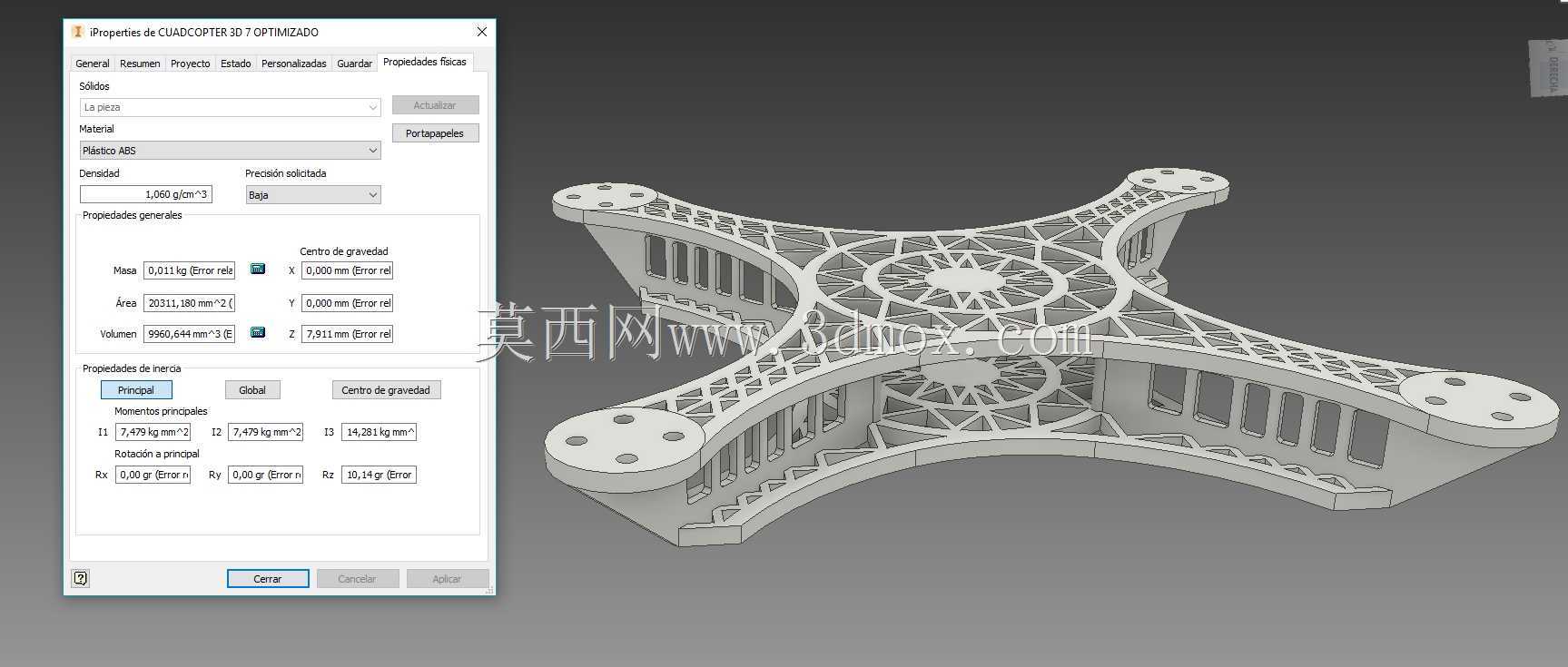

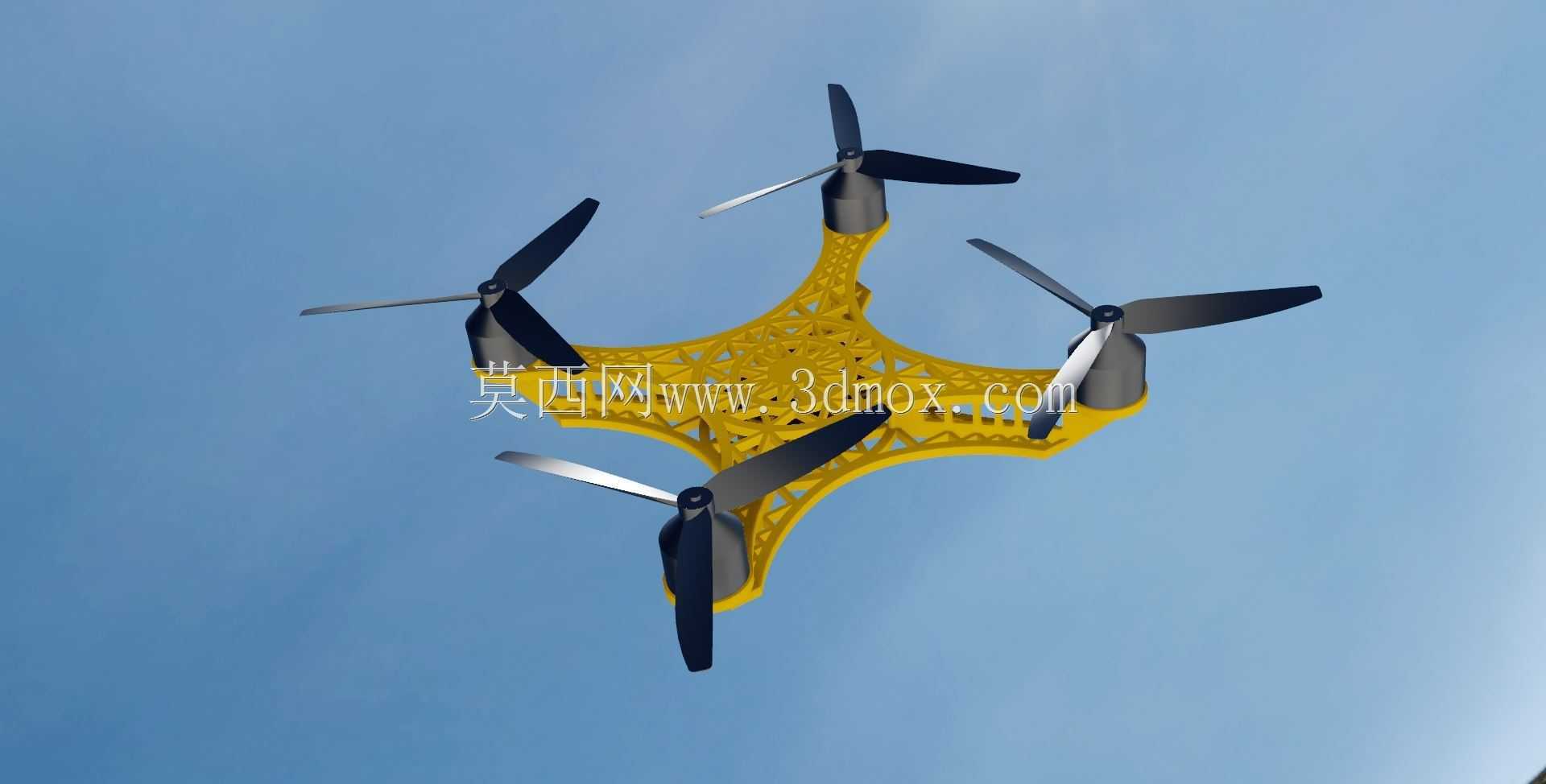

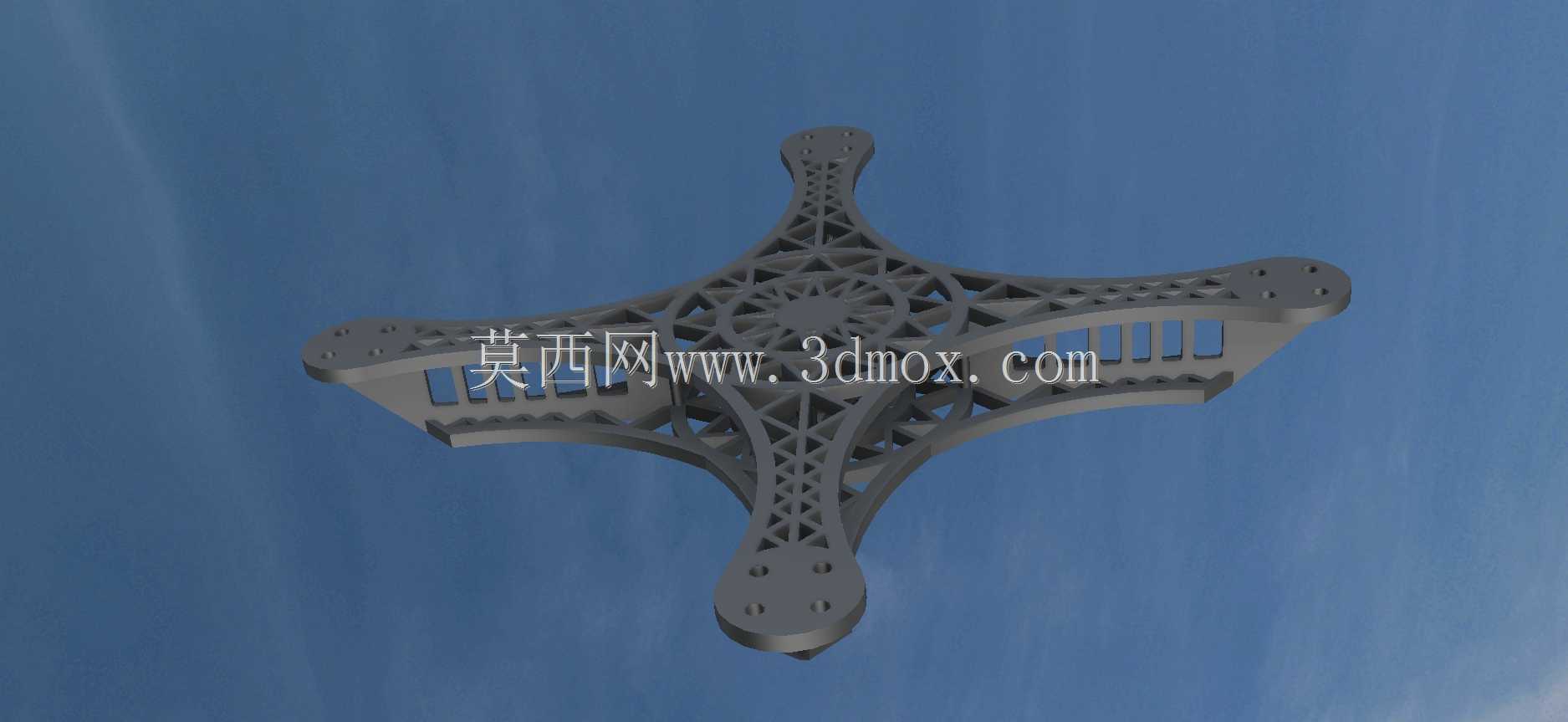

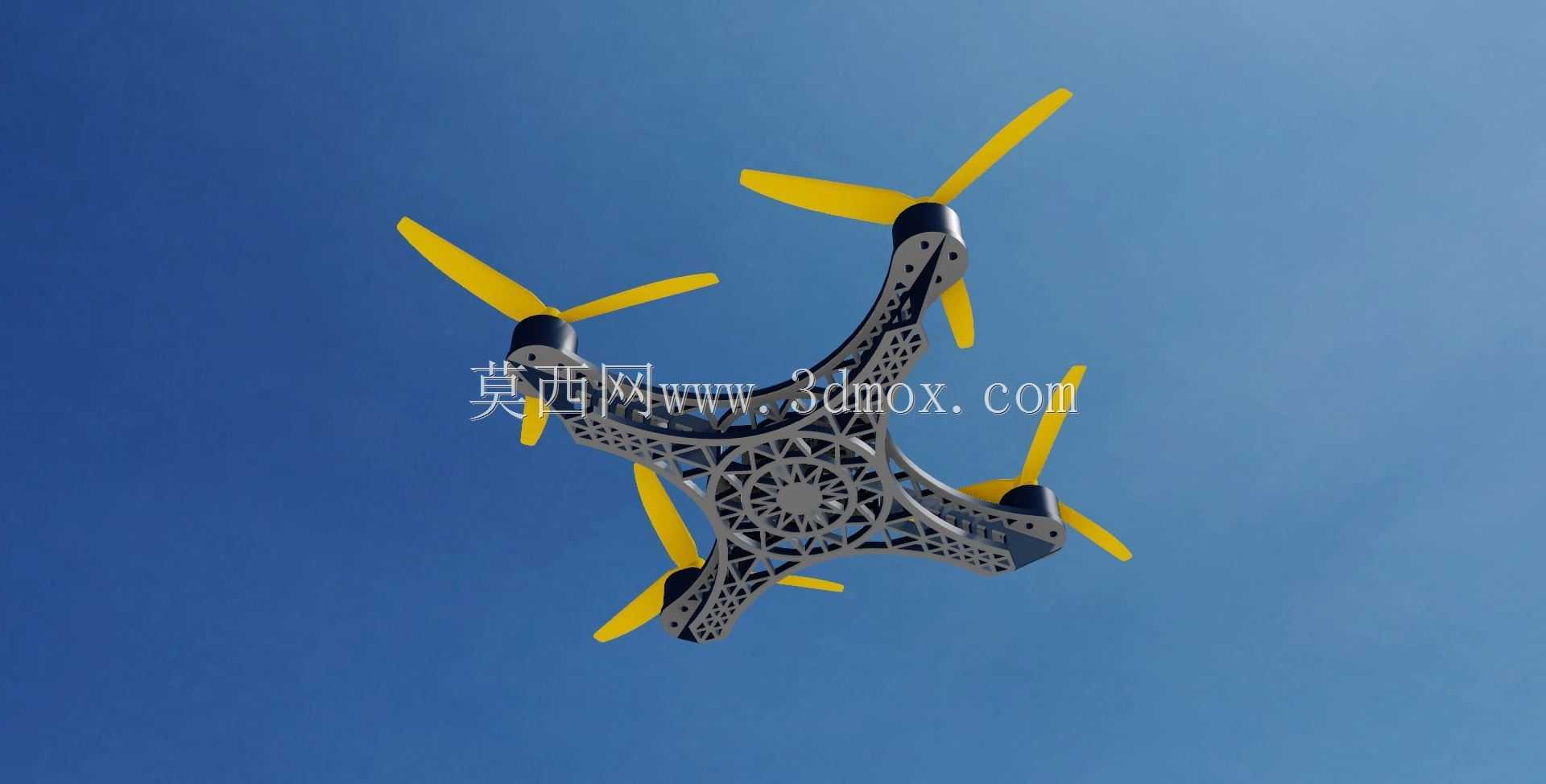

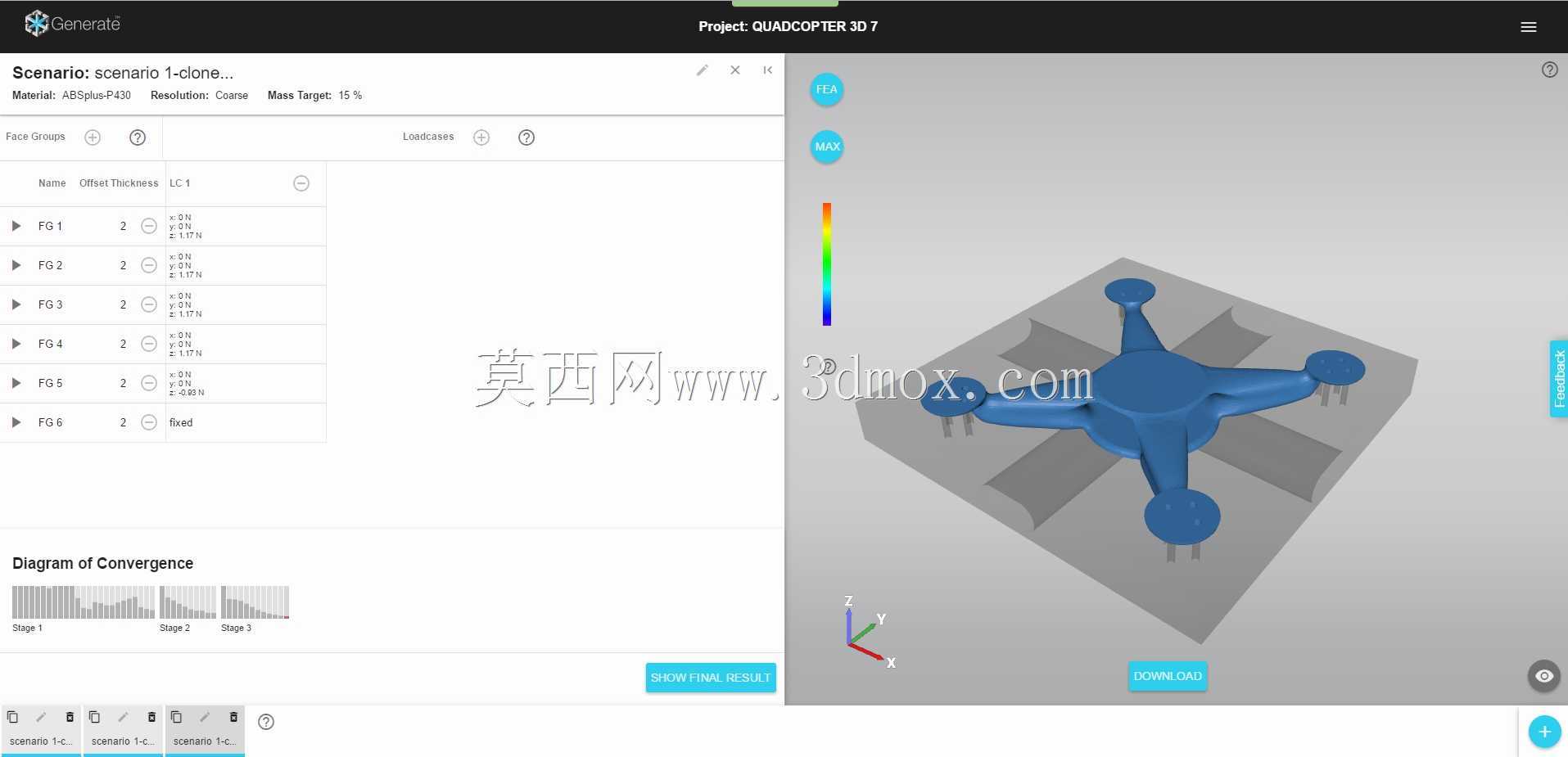

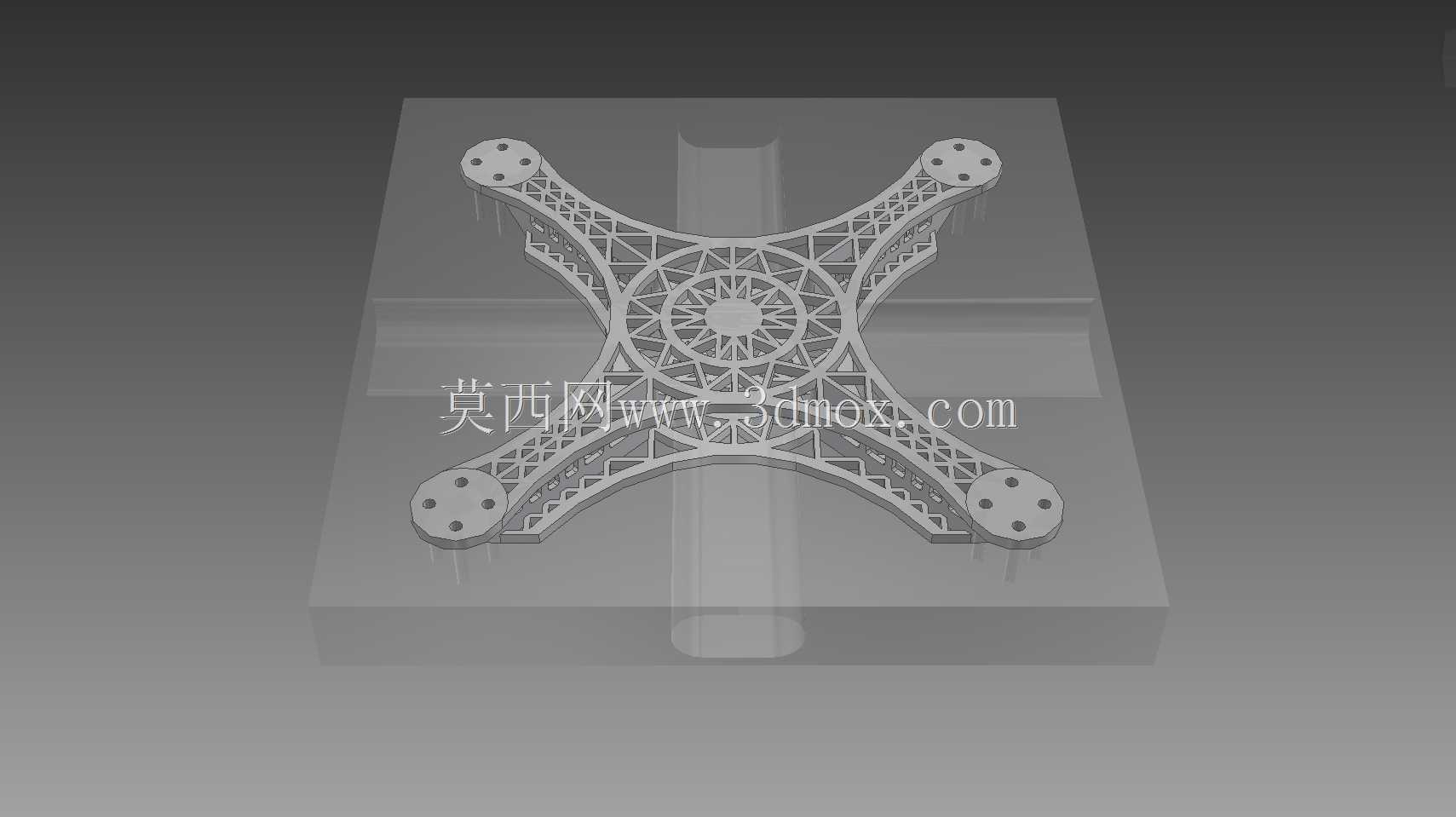

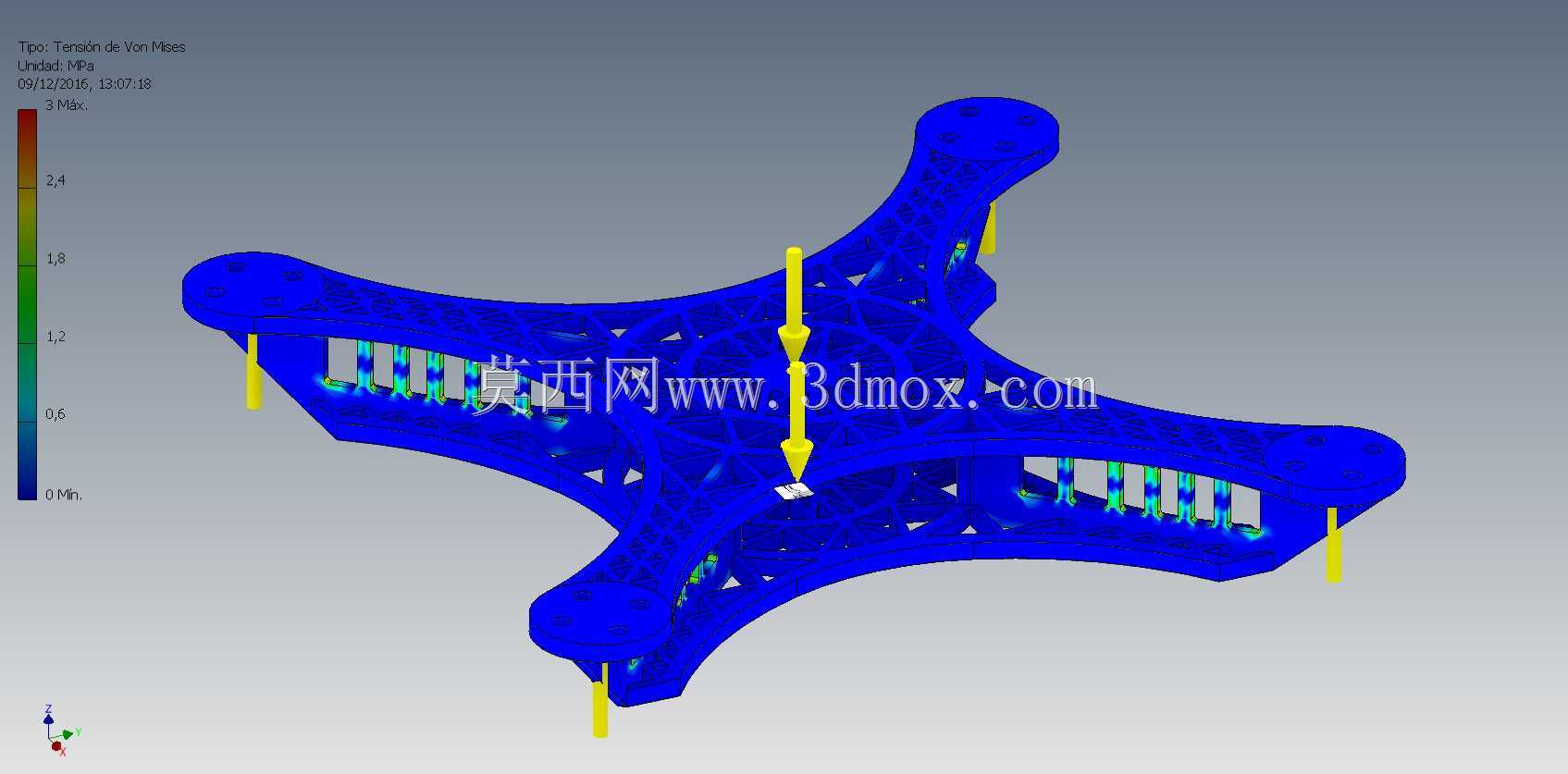

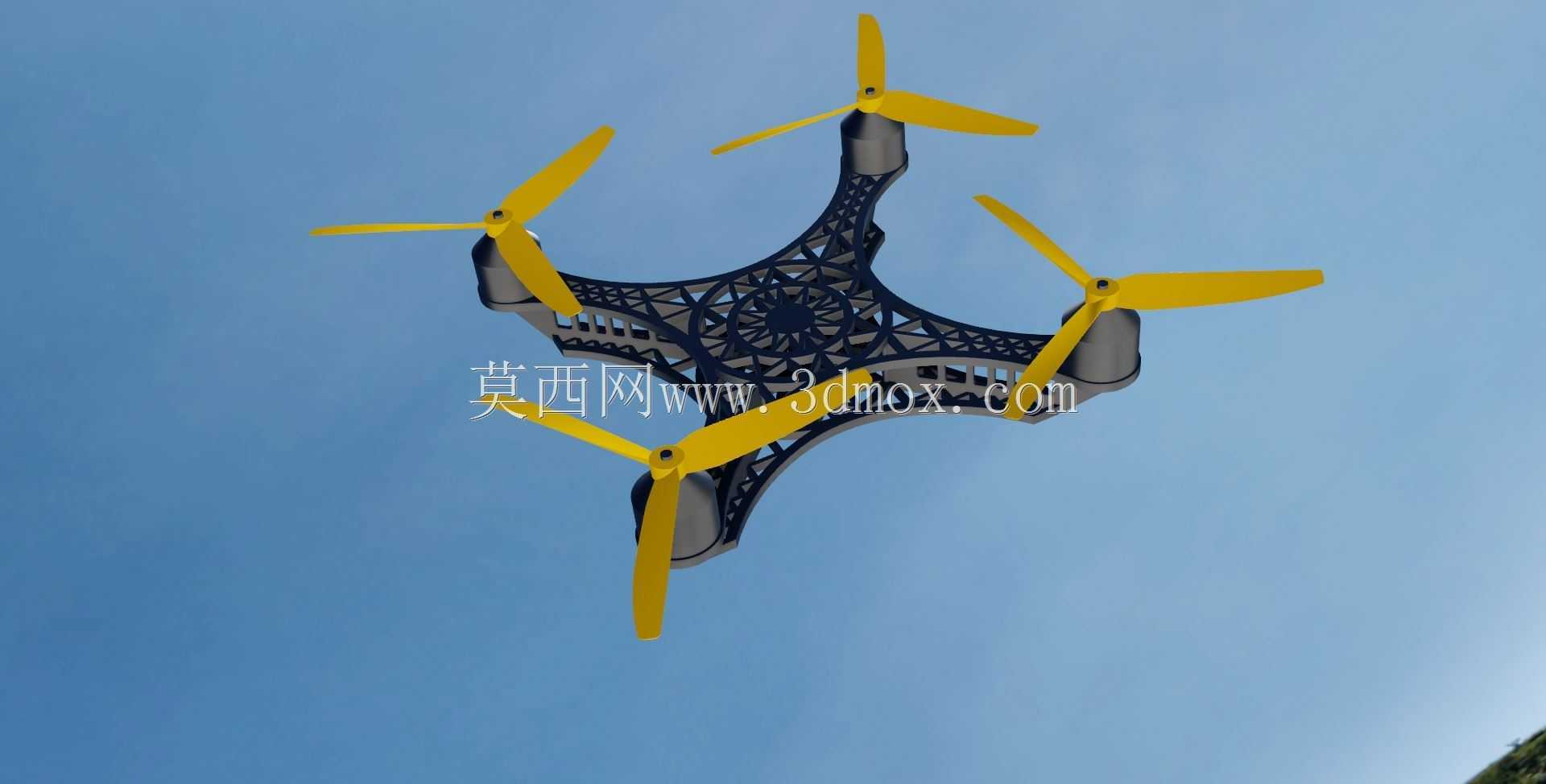

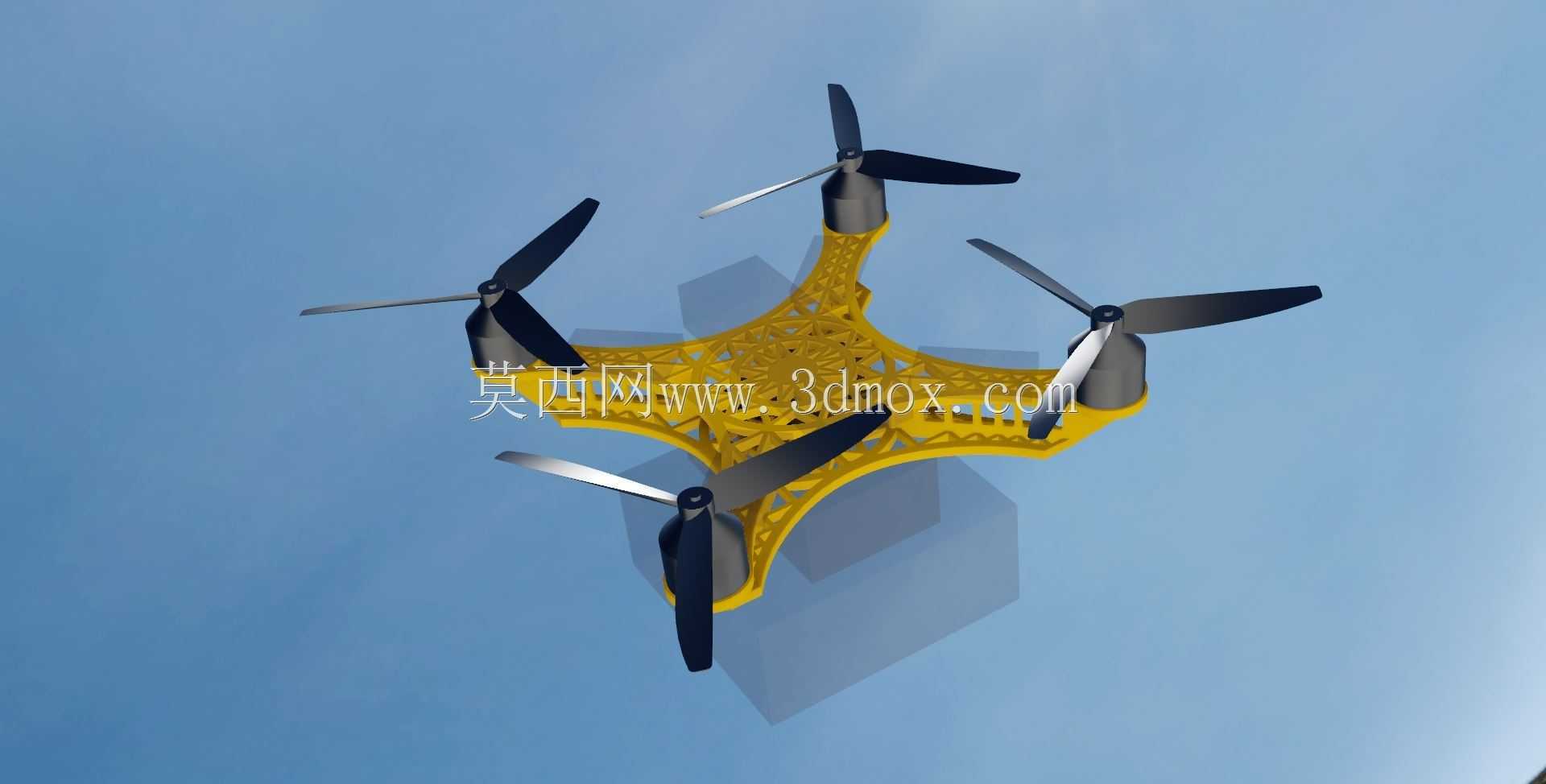

该四旋翼机架采用中心对称十字布局，四组电机安装座沿机身中心向外辐射，机臂末端预留标准电机安装孔位，可适配常见无刷电机的安装孔距。机身主体采用桁架式镂空结构，在保证整体扭转刚度与抗弯强度的前提下，大幅削减非承力区域材料，有效降低整机自重，提升续航时间与载荷裕度。从结构受力路径来看，机臂与中心机身采用一体化连续过渡设计，避免了拼接结构带来的应力集中问题，旋翼旋转产生的交变载荷可沿机臂内部加强筋顺畅传递至中心安装区域，飞行过程中的振动衰减特性更优。中心区域预留飞控板、电调、电池及接收机的安装空间，孔位按照主流飞控的安装标准排布，同时预留了摄像头、云台等任务载荷的扩展接口，可满足航拍、测绘、巡检等不同场景的改装需求。在实际应用中，这类轻量化机架多用于小型消费级航拍无人机、室内教学实训飞行器以及轻型巡检无人机，能够在有限起飞重量下携带更多任务设备。设计阶段重点考虑了3D打印成型工艺的约束，所有壁厚与支撑结构均满足熔融沉积成型的最小壁厚要求，悬空部位添加了自支撑角度的加强筋，打印过程中无需额外添加大量支撑，成型后去除支撑的工作量较小。机身的安装边界以中心为原点向四向延展，机臂长度经过平衡计算，既保证相邻旋翼之间有足够的安全间距，避免气动干扰，又不会因机臂过长导致整机转动惯量过大，影响飞行姿态的响应速度。电机安装座处设计了局部加厚结构，用于承受电机运转时的持续振动与起降冲击，底部预留的起落架安装位可直接连接轻型起落架，保护底部搭载的摄像设备。整体结构没有冗余的装饰性特征，每一处镂空与加强筋都对应明确的受力需求，既实现了极致减重，又维持了飞行器所需的结构刚性，对于小型无人机的结构设计与改装验证具有较高的参考价值。
