仿生索拉结构四旋翼飞行载具

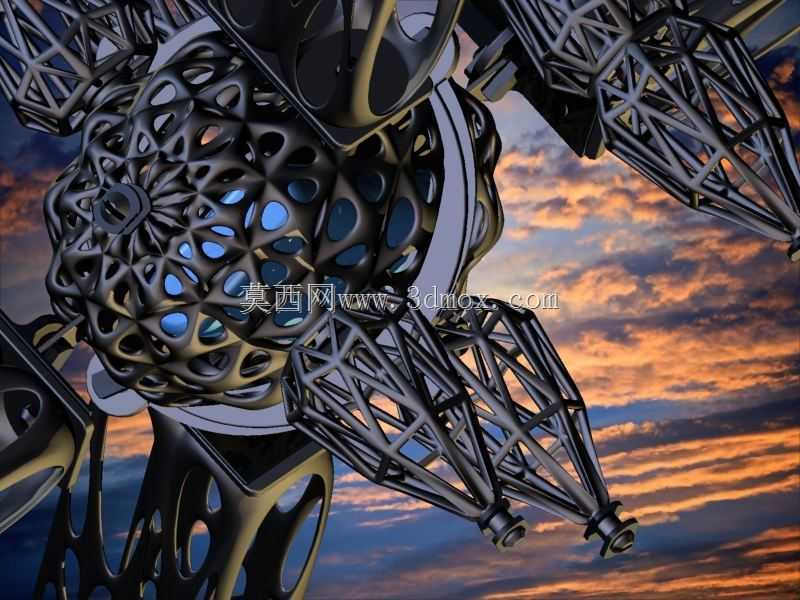

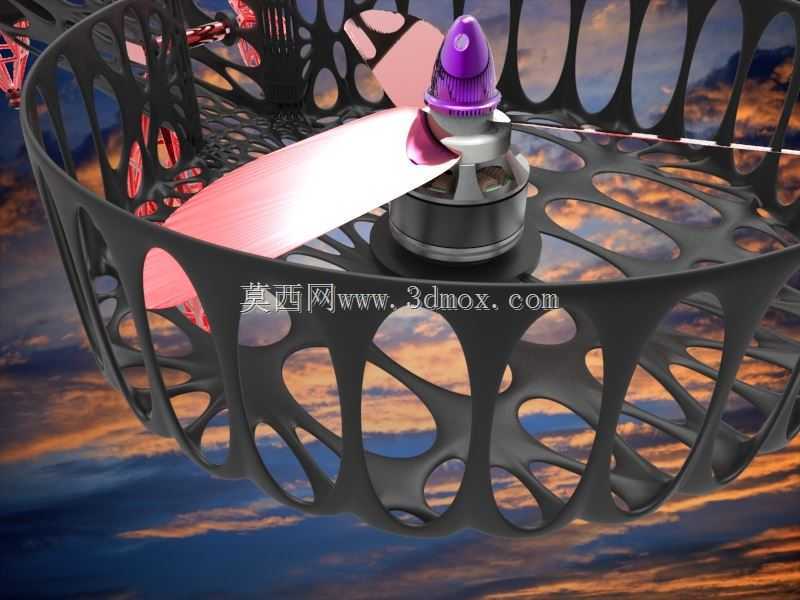

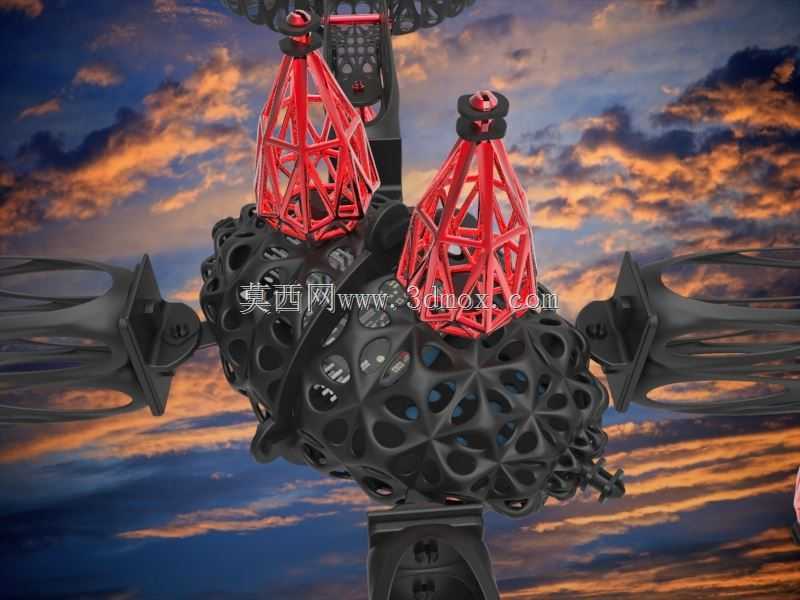

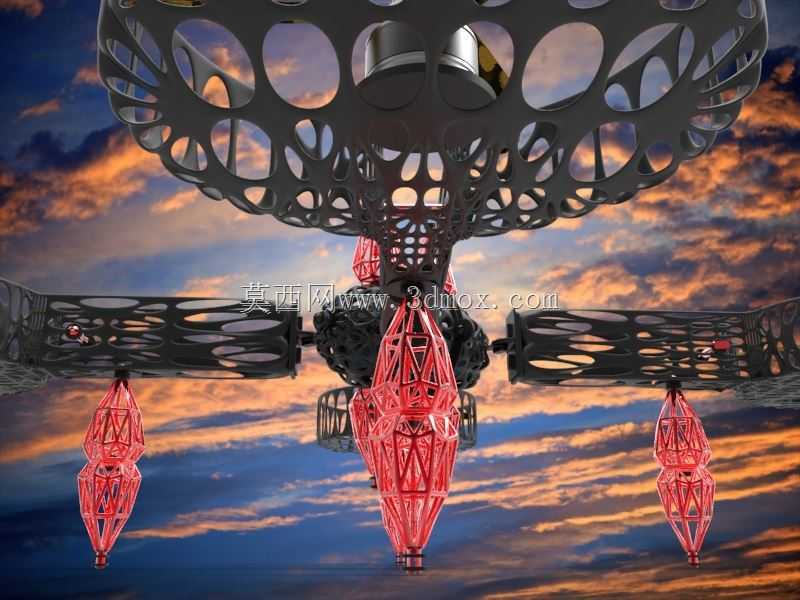

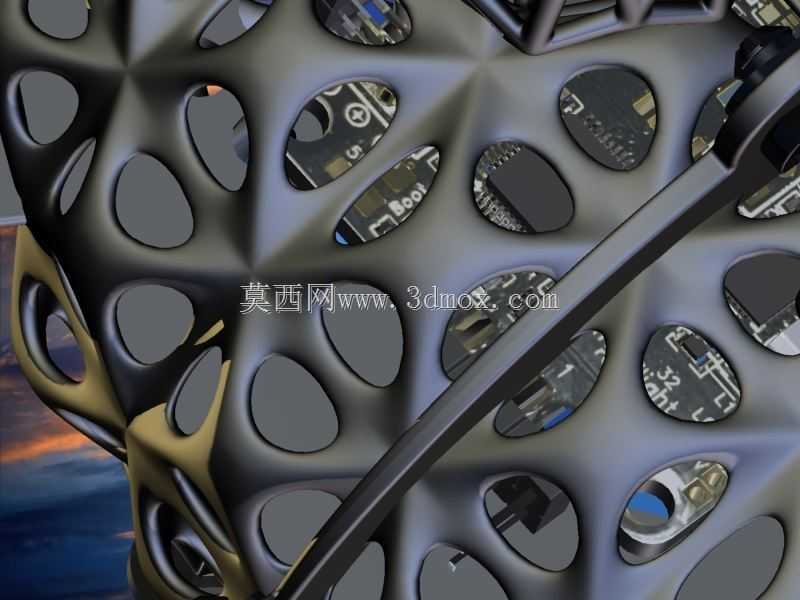

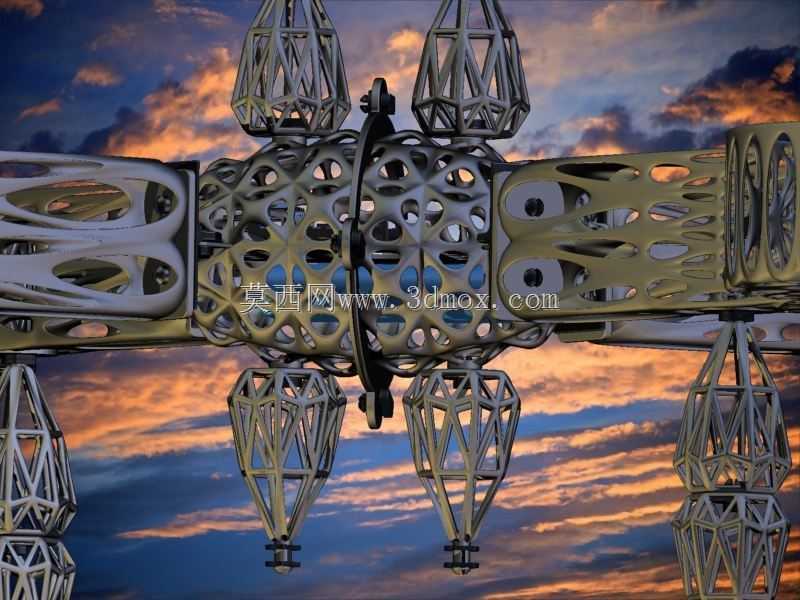

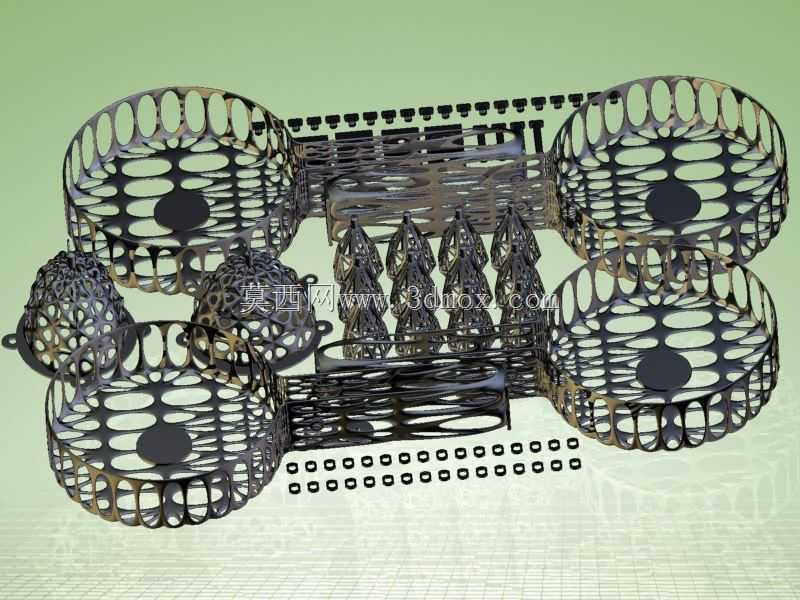

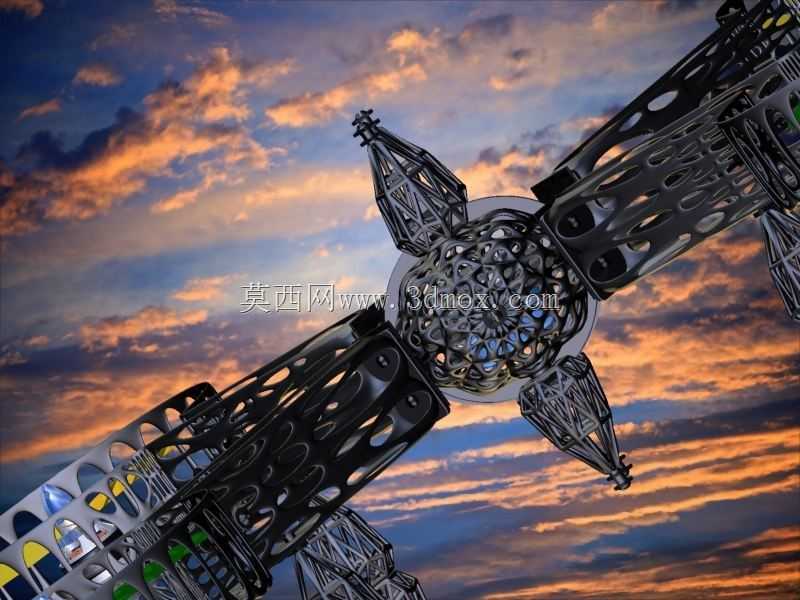

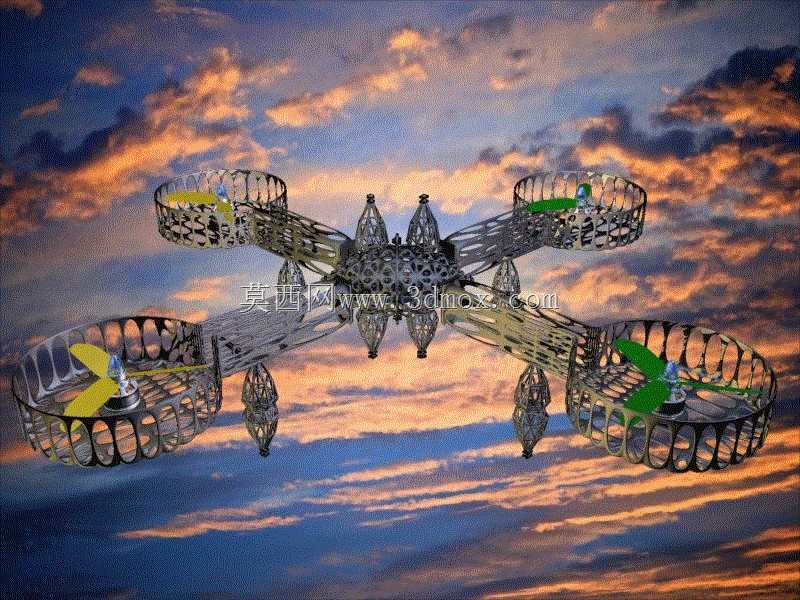

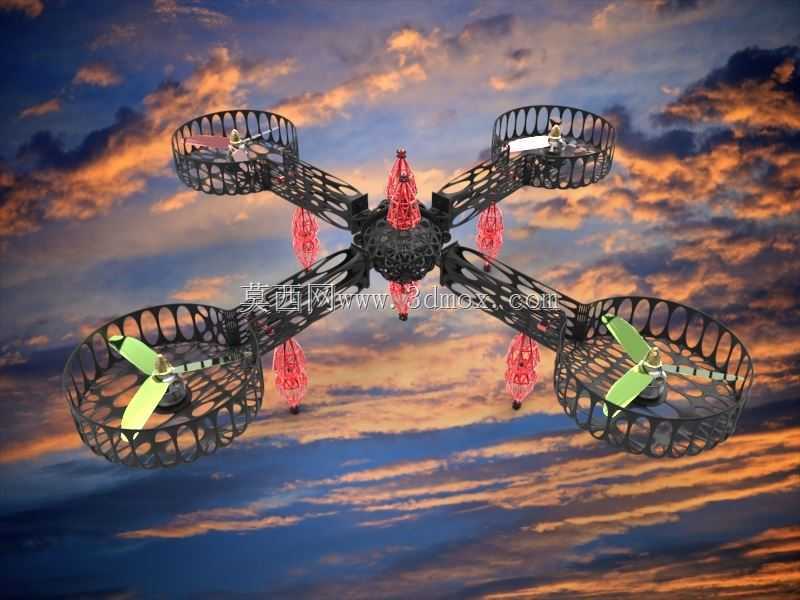

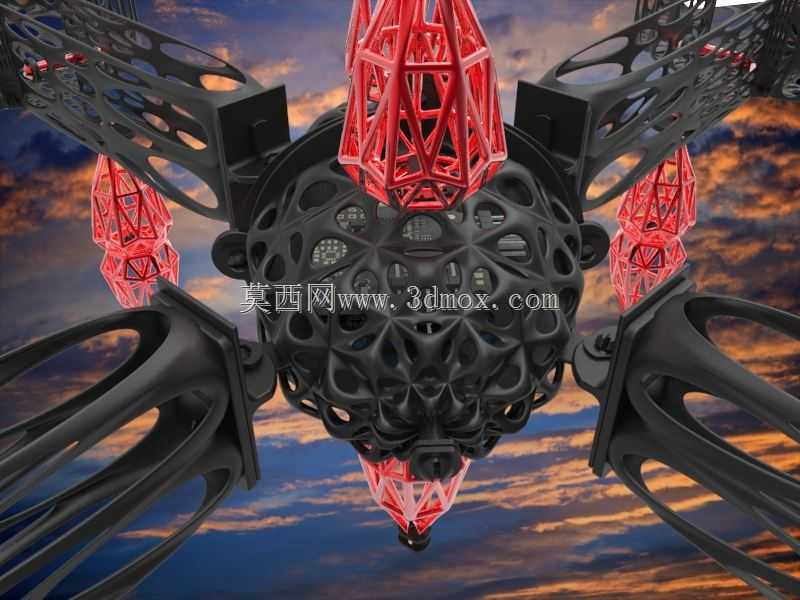

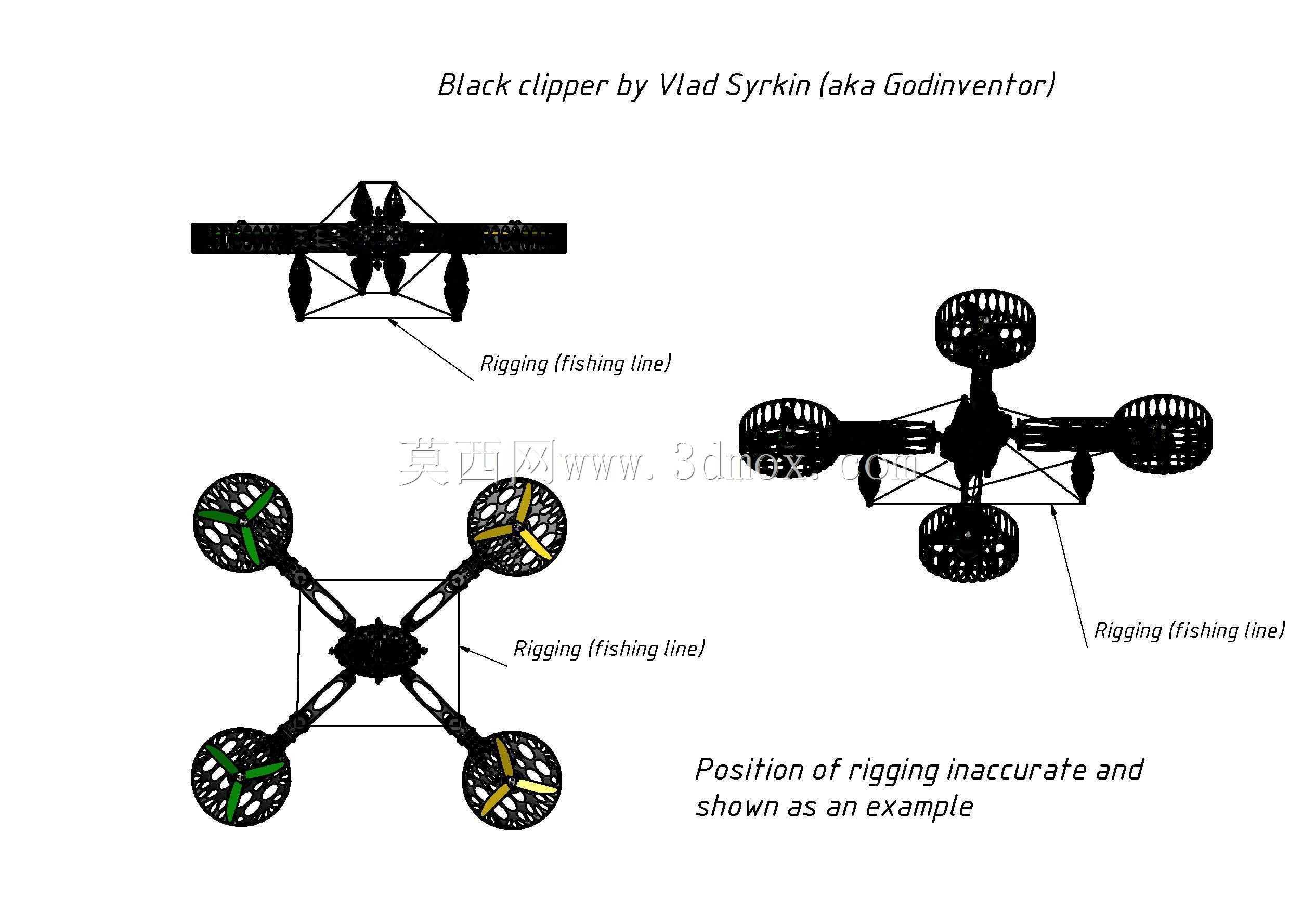

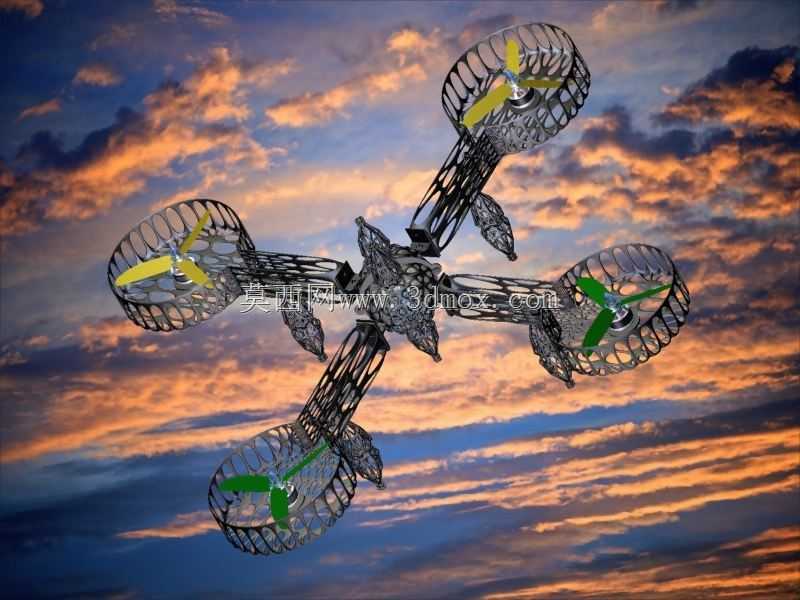

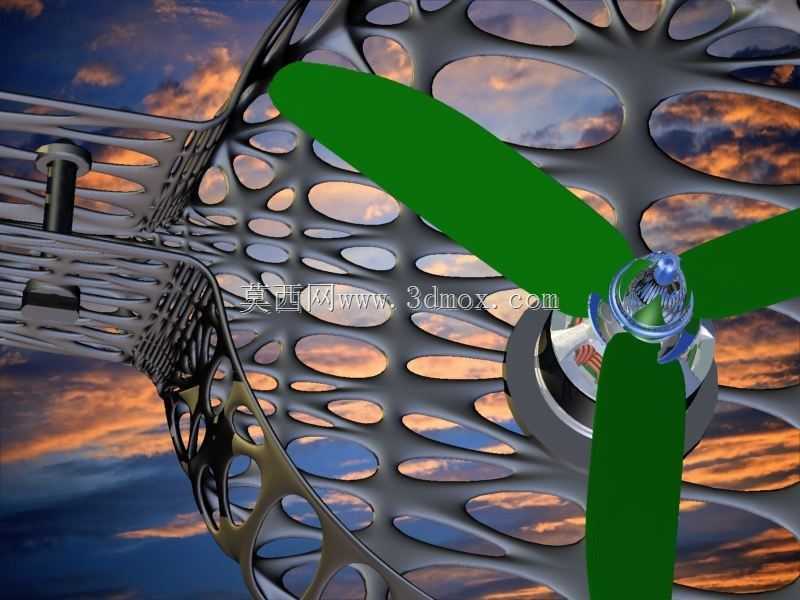

该结构件面向小型多旋翼飞行平台的机架开发，核心目标是在有限起飞重量约束下提升整机刚度与抗扭表现，同时保留足够的设备布置空间。常规注塑或打印机架多依赖连续梁式承力路径，在电机座、中心板和机臂交接区容易出现应力集中；本方案将四组动力舱通过放射状杆件连接至中心节点，并在相邻臂之间引入张紧线索，使外载更多转化为索内拉力，而非单纯让细长臂承受弯曲。这种处理对悬臂较长的四旋翼尤其有效，因为电机产生的推力、陀螺力矩和着陆冲击会在臂根形成反复弯矩，增加截面虽能缓解，却会同步抬升空重并缩短续航。中心区域采用汇聚式节点，便于布置飞控、电调、电池与接线。建模时需重点确认节点厚度、孔位方向和紧固件包络，避免电池装入后与上盖或扎带干涉。四个涵道式保护圈围绕螺旋桨布置，既限制桨叶与外物直接接触，也可作为着陆和搬运时的受力边界。保护圈并非纯装饰件，其与电机座、臂体的连接位置要能传递侧向冲击，否则轻微磕碰就会导致局部断裂。线索张紧路径沿臂间对角线展开，类似帆船上的索具布置，装配时需要控制预张力：过松无法抑制臂端变形，过紧则可能使打印节点长期处于受压状态并诱发层间开裂。线索固定点应设置在受力直接、便于维护的位置，并考虑线径、打结或压接后的最小转弯半径。从安装边界看，动力舱内需匹配指定电机的孔距与桨叶间隙，涵道内壁与桨尖之间要保留安全余量，防止振动下擦圈。中心板下方应预留电池绑带通道和减震安装位，上方留给GPS、接收机或数传天线。整机对角线尺寸决定收纳与运输条件，机臂若不设计折叠，就需要保证包装空间能够容纳四个保护圈同时不被挤压。结构选材上，骨架部分适合采用轻质打印材料制作复杂节点，线索则选用高强度编织钓鱼线一类柔性承拉件。二者组合后，弯曲载荷被分配到多根索上，骨架更多承担定位和受压功能，整体变形模式更接近桁架而非悬臂梁。对于结构设计人员，这类模型的价值不在于直接替代量产机架，而在于演示混合承力体系如何改变传力路径：先确定电机位置与重心范围，再布置中心节点和臂体，最后补张拉索并校核各连接点的受力方向。实际调试时还需关注线索张力随温度、蠕变和振动后的变化，必要时设置可调张紧端，以便在试飞后根据臂端振颤和着陆回弹情况进行修正。
